基于STM32单片机的心率、血氧、温度检测系统设计与实现

基于STM32单片机的心率、血氧、温度检测系统设计与实现

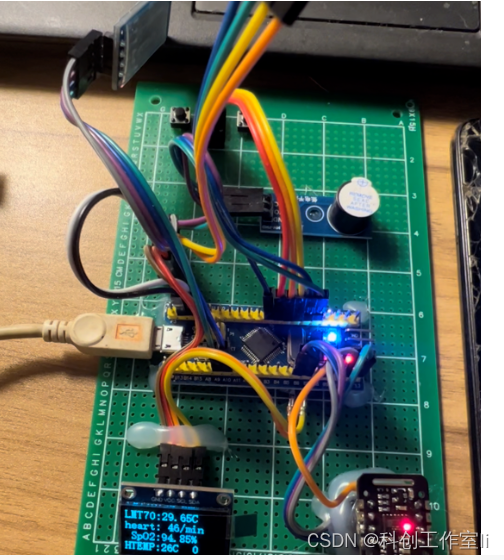

摘要：本文主要设计并实现了一个基于STM32单片机的心率、血氧和温度检测系统。该系统使用MAX30102传感器采集心率和血氧浓度，LMT70传感器用于温度检测，同时通过OLED显示屏展示实时数据。所有数据都通过蓝牙HC05模块传输到手机APP进行分析和存储。系统还配备了按键设置温度上限值和血氧下限值报警功能，以及一个蜂鸣器用于在异常情况下的报警提示。

关键词：STM32单片机；MAX30102传感器；LMT70传感器；蓝牙HC05；OLED显示；手机APP

一、引言

随着人们对健康管理的日益关注，便携式健康监测设备的需求不断增长。本文旨在设计一款集心率监测、血氧检测和温度测量于一体的便携式设备，通过蓝牙技术将数据实时上传至手机APP，以便用户随时了解自己的健康状况。

二、系统硬件设计

1. 主控CPU：本系统采用STM32单片机作为主控CPU，负责数据的采集、处理、显示及传输。

2. 传感器模块：

   • MAX30102传感器：用于采集用户的心率和血氧浓度数据。
   • LMT70传感器：用于实时检测环境温度。

3. 显示模块：采用OLED显示屏，实时显示心率、血氧浓度和温度数据。

4. 通信模块：使用蓝牙HC05模块，实现与手机APP的数据传输。

5. 输入与报警模块：

   • 按键：用于设置温度上限值和血氧下限值，以及控制报警系统的开关。
   • 蜂鸣器：在温度超过设定上限或血氧低于设定下限时发出报警声。

三、系统软件设计

1. 数据采集与处理：通过STM32的ADC接口读取MAX30102和LMT70传感器的数据，并进行相应的算法处理以得到准确的心率、血氧浓度和温度值。

2. 数据显示：将处理后的数据通过OLED显示屏进行实时展示。

3. 数据传输：利用蓝牙HC05模块将数据发送至手机APP，以便用户进行远程监控和分析。

4. 报警系统：根据用户通过按键设置的温度上限值和血氧下限值，当实际检测值超出设定范围时，通过蜂鸣器发出报警声。

四、系统测试与结果分析

本文对系统进行了全面的测试，包括传感器数据采集准确性、数据传输稳定性以及报警系统的可靠性等方面。测试结果表明，系统能够准确采集并显示心率、血氧浓度和温度数据，并能够在异常情况发生时及时发出报警。

五、结论

本文设计并实现了一款基于STM32单片机的心率、血氧和温度检测系统，具有实时监测、数据上传和异常报警等功能。该系统为人们的健康管理提供了一种便捷、实用的解决方案。未来可以进一步优化算法和提高数据传输效率，以满足更多场景下的应用需求。

void HAL_Init(void) {
    // 初始化时钟、GPIO、UART等
}

编写一个完整的基于STM32单片机的心率、血氧、LMT70温度检测以及蓝牙上传手机APP的代码是一个复杂的任务，涉及硬件初始化、传感器数据采集、数据处理、蓝牙通信等多个方面。由于篇幅限制，我无法为您提供一个完整的代码实现，但我可以给您一个大致的代码框架和关键部分的示例代码，以帮助您开始编写自己的程序。

代码框架

1. 初始化部分：包括STM32的时钟、GPIO、UART（用于蓝牙通信）、ADC（用于读取传感器数据）等的初始化。

2. 传感器读取：编写函数来读取MAX30102和LMT70传感器的数据。

3. 数据处理：对读取到的原始数据进行处理，以得到心率、血氧饱和度和温度值。

4. OLED显示：将处理后的数据显示在OLED屏幕上。

5. 蓝牙通信：通过UART将数据传输给蓝牙模块，以便发送到手机APP。

6. 报警系统：根据设定的阈值，控制蜂鸣器报警。

7. 主循环：在主循环中不断读取传感器数据、处理数据、显示数据和发送数据。

示例代码片段

这里仅提供一些关键部分的伪代码或示例代码：

初始化部分

读取传感器数据

int read_max30102(float *heart_rate, float *spo2) {
    // 读取MAX30102传感器数据，并计算心率和血氧饱和度
    // ...
    return 0; // 返回0表示成功，其他值表示错误代码
}

float read_lmt70(void) {
    // 读取LMT70传感器数据，并返回温度值
    // ...
    return temperature;
}

数据处理和显示

void process_and_display_data(float heart_rate, float spo2, float temperature) {
    // 处理数据（如果需要的话）
    // ...

    // 显示数据到OLED屏幕上
    // ...
}

蓝牙通信

void send_data_to_bluetooth(float heart_rate, float spo2, float temperature) {
    // 将数据格式化为字符串或通过其他方式准备发送
    // ...

    // 通过UART发送数据到蓝牙模块
    // ...
}

报警系统

void check_and_alarm(float heart_rate, float spo2, float temperature) {
    if (temperature > TEMPERATURE_THRESHOLD || spo2 < OXYGEN_SATURATION_THRESHOLD) {
        // 触发蜂鸣器报警
        // ...
    }
}

主循环

int main(void) {
    HAL_Init(); // 初始化硬件
    while (1) { // 主循环
        float heart_rate, spo2, temperature;
        if (read_max30102(&heart_rate, &spo2) == 0) { // 读取MAX30102数据
            temperature = read_lmt70(); // 读取LMT70数据
            process_and_display_data(heart_rate, spo2, temperature); // 处理并显示数据
            send_data_to_bluetooth(heart_rate, spo2, temperature); // 发送数据到蓝牙
            check_and_alarm(heart_rate, spo2, temperature); // 检查并触发报警（如果需要）
        }
        // 延时以降低数据更新频率，节省功耗和处理资源
        HAL_Delay(1000); // 例如，每秒更新一次数据
    }
}

请注意，上述代码只是一个框架和示例，并不完整。您需要根据您的硬件连接和库函数来填充具体的实现细节。此外，您还需要考虑错误处理、功耗管理、程序稳定性等方面的因素。如果您是STM32和嵌入式编程的新手，我建议您从STM32的HAL库或LL库开始，这些库提供了硬件抽象层，可以简化编程过程。

为了提供一个更具体的模块化代码示例，我们可以将系统分解为以下几个模块：

1. 初始化模块 (initialization.c / initialization.h)
2. 传感器读取模块 (sensors.c / sensors.h)
3. 数据处理与显示模块 (processing_display.c / processing_display.h)
4. 蓝牙通信模块 (bluetooth.c / bluetooth.h)
5. 报警系统模块 (alarm_system.c / alarm_system.h)
6. 主程序模块 (main.c)

以下是各个模块的简化代码示例：

1. 初始化模块 (initialization.c / initialization.h)

initialization.h

#ifndef INITIALIZATION_H
#define INITIALIZATION_H

void HAL_Init(void);

#endif // INITIALIZATION_H

initialization.c

#include "initialization.h"
// 具体的初始化代码，例如GPIO、UART、ADC等初始化
void HAL_Init(void) {
    // ... 初始化代码 ...
}

2. 传感器读取模块 (sensors.c / sensors.h)

sensors.h

#ifndef SENSORS_H
#define SENSORS_H

int read_max30102(float *heart_rate, float *spo2);
float read_lmt70(void);

#endif // SENSORS_H

sensors.c

#include "sensors.h"
// MAX30102和LMT70传感器的具体读取代码
// ...

3. 数据处理与显示模块 (processing_display.c / processing_display.h)

processing_display.h

#ifndef PROCESSING_DISPLAY_H
#define PROCESSING_DISPLAY_H

void process_and_display_data(float heart_rate, float spo2, float temperature);

#endif // PROCESSING_DISPLAY_H

processing_display.c

#include "processing_display.h"
// 数据处理和OLED显示的具体代码
// ...

4. 蓝牙通信模块 (bluetooth.c / bluetooth.h)

bluetooth.h

#ifndef BLUETOOTH_H
#define BLUETOOTH_H

void send_data_to_bluetooth(float heart_rate, float spo2, float temperature);

#endif // BLUETOOTH_H

bluetooth.c

#include "bluetooth.h"
// 蓝牙通信的具体代码，包括数据格式化和UART发送
// ...

5. 报警系统模块 (alarm_system.c / alarm_system.h)

alarm_system.h

#ifndef ALARM_SYSTEM_H
#define ALARM_SYSTEM_H

void check_and_alarm(float heart_rate, float spo2, float temperature);

#endif // ALARM_SYSTEM_H

alarm_system.c

#include "alarm_system.h"
// 报警系统的具体代码，包括判断阈值和触发蜂鸣器
// ...

6. 主程序模块 (main.c)

main.c

#include "initialization.h"
#include "sensors.h"
#include "processing_display.h"
#include "bluetooth.h"
#include "alarm_system.h"

int main(void) {
    HAL_Init();
    while (1) {
        float heart_rate, spo2, temperature;
        if (read_max30102(&heart_rate, &spo2) == 0) {
            temperature = read_lmt70();
            process_and_display_data(heart_rate, spo2, temperature);
            send_data_to_bluetooth(heart_rate, spo2, temperature);
            check_and_alarm(heart_rate, spo2, temperature);
        }
        // 延时以降低数据更新频率
        HAL_Delay(1000);
    }
}

请注意，这些代码只是框架示例，并未包含具体的实现细节。您需要根据您的硬件和库来填充每个模块的具体内容。此外，还需要包含必要的头文件、定义常量、初始化变量等。这些代码应该在STM32的开发环境中进行编译和调试。
