基于STM32单片机的便携式血糖仪的设计与实现

摘要：
随着现代医疗技术的发展，便携式医疗设备在日常生活中的作用越来越重要。本文设计并实现了一种基于STM32单片机的便携式血糖仪。该设备具有自动采血、快速测量、结果显示及阈值提醒等功能，为用户提供了一种方便、快捷的血糖检测方式。

关键词：STM32单片机；便携式血糖仪；LCD1602；步进电机

一、引言

糖尿病是一种常见的慢性疾病，定期的血糖监测对于糖尿病患者来说至关重要。传统的血糖仪通常体积较大，操作复杂，不利于患者随时随地进行血糖检测。因此，开发一种便携式、操作简便的血糖仪显得尤为重要。本文旨在设计并实现一种基于STM32单片机的便携式血糖仪，以满足患者对血糖检测的便携性和实时性需求。

二、系统总体设计

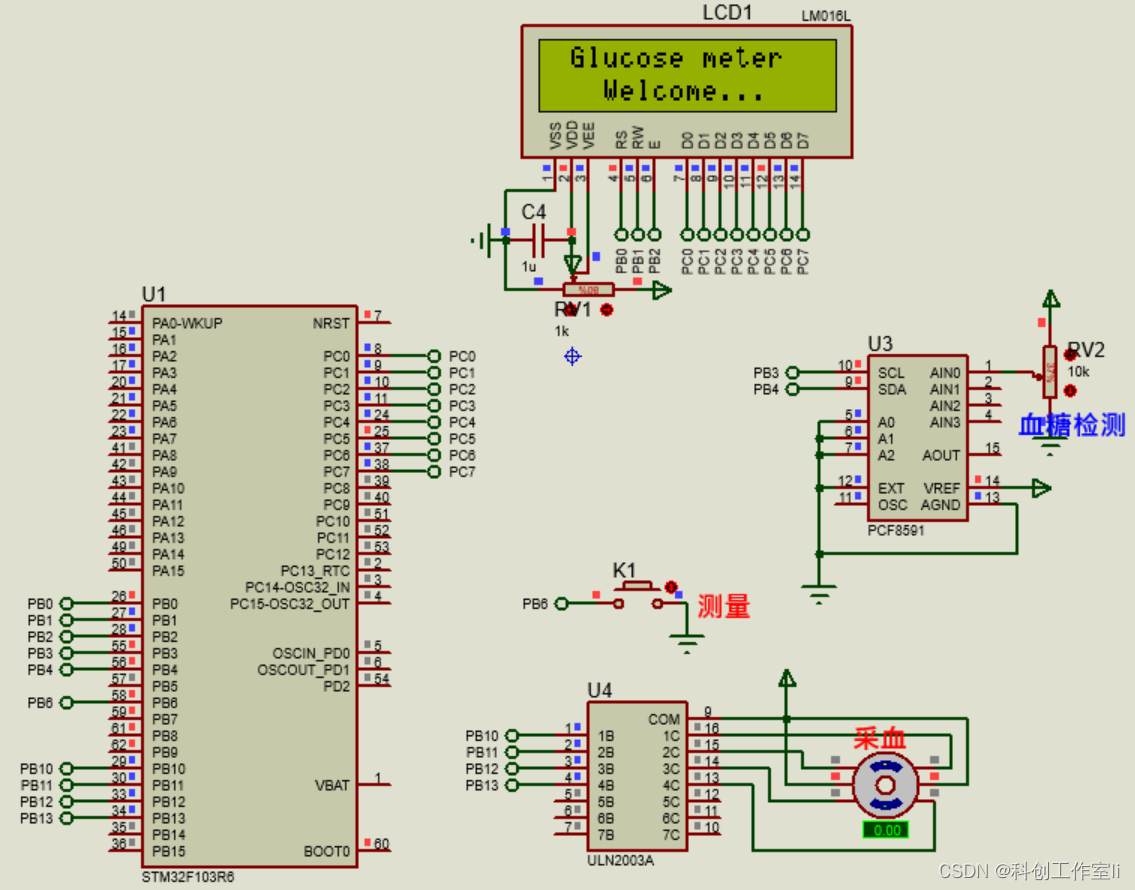

本系统主要由STM32单片机、LCD1602显示屏、步进电机、血糖试纸及按键等部分组成。系统运行后，LCD1602显示开机界面信息。当按下K1键时，步进电机启动，驱动针头进行采血。随后，血糖试纸对血液样本进行检测，并将结果传输给STM32单片机。单片机根据接收到的数据判断血糖水平，并将结果显示在LCD1602屏幕上。

三、硬件设计

1. STM32单片机：作为系统的核心控制器，负责接收并处理血糖试纸的检测数据，控制步进电机的运行，以及将结果显示在LCD1602屏幕上。

2. LCD1602显示屏：用于显示开机界面信息、血糖测量结果及阈值提醒等。

3. 步进电机：在按下K1键后启动，驱动针头进行自动采血。

4. 血糖试纸及传感器：用于采集血液样本并检测血糖水平，将结果传输给STM32单片机。

四、软件设计

1. 主程序流程：系统启动后，初始化各模块，进入待机状态。当按下K1键时，启动步进电机进行采血，随后读取血糖试纸的检测数据。

2. 数据处理与显示：STM32单片机根据接收到的数据判断血糖水平，并将结果显示在LCD1602屏幕上。如果血糖高于上限，显示“血糖高”；如果低于下限，显示“血糖低”；在阈值范围内，则显示“正常”。

3. 阈值设定：根据医学标准设定血糖的正常范围，以便系统进行自动判断并给出相应提示。

五、实验与测试

为验证本系统的可靠性和准确性，我们进行了一系列实验测试。测试结果表明，该系统能够准确测量血糖水平，并根据设定的阈值给出相应的提示信息。同时，系统的便携性和易操作性也得到了用户的广泛认可。

六、结论与展望

本文设计并实现了一种基于STM32单片机的便携式血糖仪。该系统具有自动采血、快速测量、结果显示及阈值提醒等功能，为糖尿病患者提供了一种方便、快捷的血糖检测方式。未来，我们将进一步优化系统性能，提高测量精度和稳定性，以满足更多用户的需求。同时，我们也将探索与其他医疗设备的互联互通，实现更全面的健康管理功能。





//系统数据显示
void sys_data_show(void)
{
  u8 buf[5];
  while(1)
  {
    if(sys_ctrl.over==1)//测量结束
    {
      //血糖显示
      buf[0]=sys_ctrl.blood/100+0x30;
      buf[1]=sys_ctrl.blood%100/10+0x30;
      buf[2]='.';
      buf[3]=sys_ctrl.blood%100%10+0x30;
      buf[4]='\0';
      lcd1602_show_string(6,0,buf);
    }

    break;
  }
}

//系统数据设置
void sys_data_set(void)
{
  u8 key=0;

  key=KEY_Scan(0);
  //测量
  if(key==KEY1_PRESS)
  {
    sys_ctrl.over=0;
    sys_data_show_start();//系统开机界面显示
    //采血
    step_motor_28BYJ48_send_pulse(4,0,STEPMOTOR_MAXSPEED,3,1);//探针伸出
    delay_ms(500);
    step_motor_28BYJ48_send_pulse(4,1,STEPMOTOR_MAXSPEED,3,1);//探针收回
    sys_ctrl.over=1;
  }
}

//系统功能控制
void sys_fun_ctrl(void)
{
  if(sys_ctrl.over==1)//测量结束
  {
    //如果血糖高于上限
    if(sys_ctrl.blood>BLOOD_MAX)lcd1602_show_string(7,1,"High  ");
    else if(sys_ctrl.blood<BLOOD_MIN)lcd1602_show_string(7,1,"Low   ");
    else lcd1602_show_string(7,1,"Normal");
  }
}

//应用控制系统
void appdemo_show(void)
{
  sys_parm_init();//系统参数初始化
  KEY_Init();
  pcf8591_init();
  step_motor_gpio_init();
  lcd1602_init();//LCD1602初始化
  sys_open_show();//系统初始界面显示

  while(1)
  {
    sys_data_get();//系统数据获取
    sys_data_show();//系统数据显示
    sys_data_set();//系统数据设置
    sys_fun_ctrl();//系统功能控制
  }
}
