基于51单片机的万年历系统设计

摘要

本文介绍了一种基于51单片机的万年历系统设计，该系统由AT89C51/STC89C52单片机、LCD1602显示模块、时钟模块、按键及蜂鸣器等模块构成。该系统能够实时显示年月日星期和北京时间，具备闰年判断功能，并可通过按键设置闹钟时间和修改当前时间。本文详细阐述了系统的硬件组成、工作原理及功能实现方法，为电子万年历、数字时钟万年历等相似项目的设计提供了参考。

关键词

51单片机；万年历；LCD1602；时钟模块；按键

引言

随着科技的不断发展，人们对时间管理的要求越来越高。万年历作为一种集时间显示、日期计算及闹钟提醒等功能于一体的电子设备，广泛应用于日常生活和工作中。基于51单片机的万年历系统具有结构简单、功能强大、成本低廉等优点，成为研究和开发的热点。

系统硬件组成

本系统主要由以下几部分组成：

AT89C51/STC89C52单片机：作为系统的核心控制器，负责处理时间计算、按键扫描、数据显示等功能。
LCD1602显示模块：用于实时显示年月日星期和北京时间，以及闹钟设置和时间修改等信息。
时钟模块：提供准确的时间信号，确保系统时间的准确性。
按键：用于设置闹钟时间、修改当前时间及切换显示内容等操作。
蜂鸣器：在闹钟时间到达时发出提示音，提醒用户。

工作原理

系统上电后，单片机首先进行初始化操作，包括设置时钟模块、初始化LCD1602显示模块、配置按键中断等。随后，单片机开始读取时钟模块的时间信号，并进行时间计算，将结果实时显示在LCD1602上。同时，单片机不断扫描按键状态，根据按键输入执行相应的功能操作，如设置闹钟时间、修改当前时间等。

功能实现

实时显示功能

系统通过时钟模块获取准确的时间信号，单片机对时间信号进行处理后，将年月日星期和北京时间实时显示在LCD1602上。同时，系统具备闰年判断功能，能够正确处理闰年和平年的日期计算。
闹钟设置功能

用户可通过按键设置闹钟时间。当系统时间达到设定的闹钟时间时，单片机控制蜂鸣器发出提示音，提醒用户。用户可通过按键取消闹钟或重新设置闹钟时间。
时间修改功能

用户可通过按键修改当前时间。在修改时间模式下，单片机接收按键输入的时间值，并更新系统时间。修改完成后，系统恢复实时显示模式。

系统优势

结构简单：采用51单片机作为核心控制器，降低了系统的复杂性和成本。
功能强大：系统集成了实时显示、闹钟提醒、时间修改等多种功能，满足用户的多样化需求。
易于扩展：系统硬件和软件设计均具有较强的可扩展性，可根据实际需求增加新功能或改进现有功能。

结论

本文介绍了一种基于51单片机的万年历系统设计。该系统能够实时显示年月日星期和北京时间，具备闰年判断功能，并可通过按键设置闹钟时间和修改当前时间。系统结构简单、功能强大、易于扩展，具有较高的实用价值和应用前景。通过本文的介绍，可为电子万年历、数字时钟万年历等相似项目的设计提供参考和借鉴。

致谢

感谢在系统设计过程中给予支持和帮助的各位老师和同学。同时，感谢相关文献和资料的作者，为本文的撰写提供了宝贵的参考和依据。

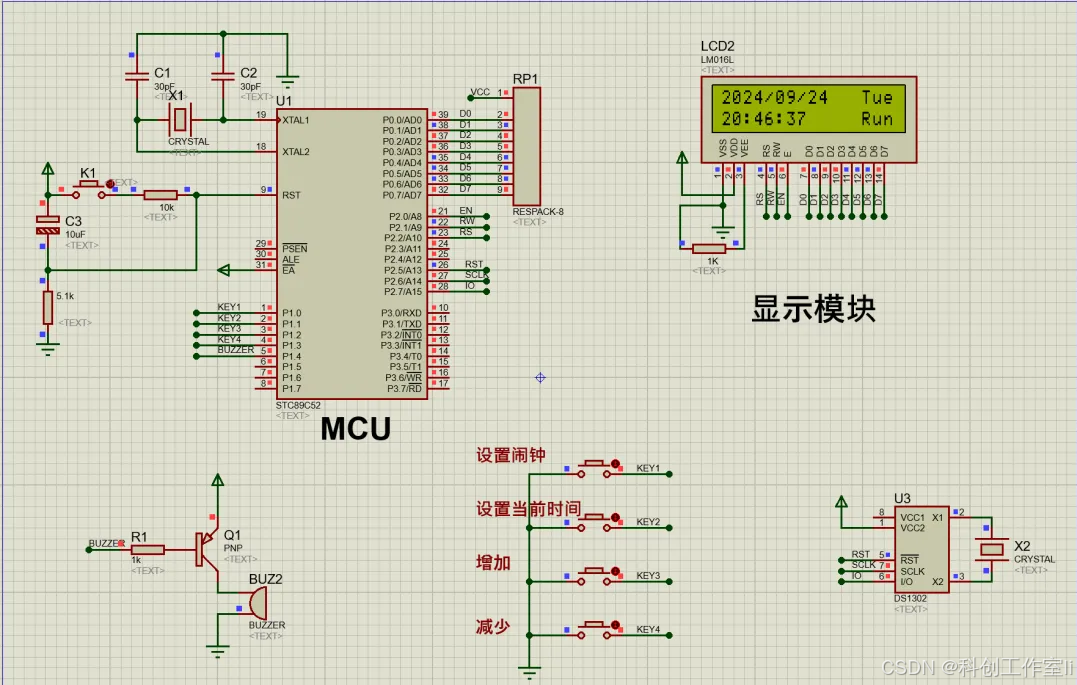

硬件连接说明

AT89C51/STC89C52单片机：作为核心控制器。
LCD1602显示模块：数据口连接到单片机的P0口，控制口连接到P2口的某些引脚。
时钟模块（如DS1302）：通过I²C接口与单片机通信，连接到P3口的某些引脚。
按键：连接到P3口的某些引脚，用于设置闹钟和时间修改。
蜂鸣器：连接到P3口的某个引脚，用于闹钟提醒。

代码框架

包含头文件和宏定义

c复制代码


#include <reg51.h>

#include <intrins.h>



#define uchar unsigned char

#define uint unsigned int



sbit RS = P2^0; // LCD RS引脚

sbit RW = P2^1; // LCD RW引脚

sbit EN = P2^2; // LCD EN引脚

sbit SCK = P3^6; // DS1302 时钟引脚

sbit RST = P3^5; // DS1302 复位引脚

sbit IO = P3^4; // DS1302 数据引脚

sbit BUZZER = P3^3; // 蜂鸣器引脚
LCD1602操作函数

c复制代码


// LCD初始化

void LCD_Init() {

// ... 初始化代码，包括延时和指令发送

}



// LCD发送命令

void LCD_Command(uchar cmd) {

// ... 发送命令代码

}



// LCD发送数据

void LCD_Data(uchar dat) {

// ... 发送数据代码

}



// LCD显示字符串

void LCD_ShowString(uchar *str) {

// ... 显示字符串代码

}
DS1302操作函数

c复制代码


// DS1302写操作

void DS1302_Write(uchar addr, uchar dat) {

// ... 写操作代码，包括起始信号、地址、数据和停止信号

}



// DS1302读操作

uchar DS1302_Read(uchar addr) {

// ... 读操作代码，包括起始信号、地址和读取数据

}



// 获取当前时间

void Get_Time() {

// ... 从DS1302读取时间并存储到全局变量中

}
按键扫描函数

c复制代码


// 按键扫描，返回按键值（如果有）

uchar Key_Scan() {

// ... 按键扫描代码，包括消抖处理和键值返回

}
闹钟和时间设置函数

c复制代码


// 设置闹钟时间

void Set_Alarm(uchar hour, uchar minute) {

// ... 设置闹钟时间到全局变量中

}



// 检查是否到达闹钟时间

bit Check_Alarm() {

// ... 比较当前时间和闹钟时间，如果相等则返回1

}



// 修改当前时间

void Modify_Time(uchar year, uchar month, uchar day, uchar hour, uchar minute, uchar second) {

// ... 修改DS1302中的时间

}
主函数

c复制代码


void main() {

uchar key;

// 初始化

LCD_Init();

DS1302_Write(0x8E, 0x00); // 取消写保护

DS1302_Write(0x80, 0x00); // 初始化时间寄存器（这里需要设置具体的时间）

DS1302_Write(0x8E, 0x80); // 写保护

// ... 其他初始化代码，如设置闹钟初始值等



while(1) {

Get_Time(); // 获取当前时间

// 显示时间

LCD_Command(0x80); // 设置显示起始位置

LCD_ShowString("YYYY-MM-DD ");

LCD_Data((time.year / 10) + '0');

LCD_Data((time.year % 10) + '0');

LCD_Data('-');

LCD_Data((time.month / 10) + '0');

LCD_Data((time.month % 10) + '0');

LCD_Data('-');

LCD_Data((time.day / 10) + '0');

LCD_Data((time.day % 10) + '0');

LCD_Data(' ');

LCD_ShowString("HH:MM:SS");

LCD_Data((time.hour / 10) + '0');

LCD_Data((time.hour % 10) + '0');

LCD_Data(':');

LCD_Data((time.minute / 10) + '0');

LCD_Data((time.minute % 10) + '0');

LCD_Data(':');

LCD_Data((time.second / 10) + '0');

LCD_Data((time.second % 10) + '0');



// 检查按键

key = Key_Scan();

if (key != 0xFF) { // 有按键按下

// 根据按键值执行相应操作，如设置闹钟或修改时间

}



// 检查闹钟

if (Check_Alarm()) {

BUZZER = 0; // 蜂鸣器响

// ... 可以在这里添加关闭闹钟的逻辑，如按键确认等

} else {

BUZZER = 1; // 蜂鸣器关闭

}



// 延时一段时间，避免显示刷新过快

Delay(1000); // 假设Delay函数实现了毫秒级延时

}

}
