基于51单片机的智能饮水机控制系统

基于51单片机的智能饮水机控制系统的毕业论文

摘要

本文旨在设计并实现一种基于AT89C51单片机的智能饮水机控制系统。该系统集成了LCD1602液晶显示模块、DS18B20温度传感器模块、DS1302时间模块、继电器驱动模块以及电位器模块，为用户提供了一种集时间显示、温度监控、水位监测、自动出水、报警提示及手动控制于一体的智能饮水解决方案。该系统不仅适用于家庭智能饮水机，还可扩展应用于智能水杯等小型饮水设备中，极大地提升了用户体验和设备的智能化水平。

第一章 引言

1.1 研究背景与意义
随着科技的进步和生活水平的提高，智能家居产品逐渐进入人们的日常生活。智能饮水机作为智能家居的重要组成部分，其智能化、人性化的设计需求日益凸显。本系统通过集成多种传感器与控制器，实现了饮水机状态的实时监测与智能控制，满足了用户对于饮水安全、便捷及个性化的需求。

1.2 国内外研究现状
近年来，国内外在智能饮水机领域的研究取得了显著进展，主要体现在温度控制、水质监测、能耗管理等方面。然而，现有产品大多功能单一，缺乏综合性的智能控制方案。本系统通过集成多种功能模块，实现了饮水机功能的全面升级，具有较高的实用价值和研究意义。

第二章 系统总体设计

2.1 系统架构
本系统以AT89C51单片机为核心控制器，通过连接LCD1602液晶显示模块、DS18B20温度传感器模块、DS1302时间模块、继电器驱动模块及电位器模块，构建了完整的智能饮水机控制系统。

2.2 功能模块介绍

• AT89C51单片机：作为系统核心，负责数据处理与指令执行。
• LCD1602液晶显示模块：实时显示时间、温度、水位及出水状态等信息。
• DS18B20温度传感器模块：用于采集水杯温度数据，实现温度监控。
• DS1302时间模块：提供准确的时间信息，支持时间显示与定时任务。
• 继电器驱动模块：控制加热、加水及清洗等功能的开关。
• 电位器模块（可选）：用于调节水温等参数，增强用户体验。

第三章 系统功能实现

3.1 时间与温度显示
系统通过DS1302时间模块获取当前时间，并通过LCD1602液晶显示模块实时显示。同时，DS18B20温度传感器模块采集水杯温度数据，并在LCD1602上同步显示。

3.2 水位监测与自动出水
系统采用超声波传感器检测水位高度，当水杯靠近一定范围时，自动感应出水。水位监测结果同样在LCD1602上显示。

3.3 报警与自动控制
当水温或水位低于设定下限时，系统触发声光报警，并通过继电器驱动模块自动启动加热或加水功能。用户可通过按键手动控制加热、加水及清洗等操作。

3.4 冷热水选择
系统提供冷热水选择功能，用户可根据需求通过按键选择出水温度。此功能通过电位器模块（或软件设置）实现水温调节。

第四章 系统测试与优化

4.1 测试方法
采用黑盒测试与白盒测试相结合的方法，对系统各功能模块进行逐一测试，确保系统功能的正确性与稳定性。

4.2 测试结果与分析
测试结果显示，系统能够准确显示时间、温度及水位信息，自动出水、报警及自动控制等功能均符合预期设计要求。同时，系统响应速度快，操作简便，用户体验良好。

4.3 优化建议
针对测试过程中发现的问题，提出以下优化建议：优化系统算法，提高数据处理速度；增强系统抗干扰能力，确保在复杂环境下稳定运行；增加远程控制功能，提升系统的便捷性与智能化水平。

第五章 结论与展望

5.1 结论
本文设计并实现了一种基于51单片机的智能饮水机控制系统，该系统集成了多种功能模块，实现了时间显示、温度监控、水位监测、自动出水、报警提示及手动控制等功能。测试结果表明，系统性能稳定，功能完善，具有较高的实用价值。

5.2 展望
未来，将进一步完善系统功能，如增加远程控制、水质监测及能耗管理等功能，提升系统的智能化与人性化水平。同时，将探索更高效的算法与硬件架构，以降低成本，提高系统的市场竞争力。

1. 引入头文件和定义变量

首先，需要引入必要的头文件，并定义一些全局变量和宏。

#include <reg51.h>
#include <intrins.h>
#include "LCD1602.h"  // 假设您有一个LCD1602的库文件
#include "DS18B20.h"  // 假设您有一个DS18B20的库文件
#include "DS1302.h"  // 假设您有一个DS1302的库文件
#include "Ultrasonic.h"  // 假设您有一个超声波传感器的库文件

#define uchar unsigned char
#define uint unsigned int

sbit Relay_Heat = P2^0;  // 加热继电器控制引脚
sbit Relay_Water = P2^1; // 加水继电器控制引脚
sbit Relay_Clean = P2^2; // 清洗继电器控制引脚
sbit Buzzer = P2^3;      // 蜂鸣器控制引脚
sbit LED = P2^4;         // 报警LED控制引脚

uchar temperature;
uchar water_level;
uchar is_dispensing = 0; // 是否出水标志
uchar cold_or_hot = 0;   // 冷热水选择标志，0为冷水，1为热水

2. 初始化函数

接下来，编写各个模块的初始化函数。

void init_system() {
    LCD1602_Init();     // 初始化LCD1602
    DS18B20_Init();     // 初始化DS18B20
    DS1302_Init();      // 初始化DS1302
    Ultrasonic_Init();  // 初始化超声波传感器

    // 其他初始化操作...
}

3. 数据采集函数

编写函数来采集温度、时间、水位等数据。

uchar read_temperature() {
    // 使用DS18B20读取温度数据
    // 返回温度值（单位：摄氏度或根据具体实现调整）
    return DS18B20_ReadTemp();
}

void read_time() {
    // 使用DS1302读取时间数据
    // 将时间数据存储在全局变量中（这里省略具体实现）
}

uchar read_water_level() {
    // 使用超声波传感器读取水位数据
    // 返回水位值（单位：根据具体实现调整）
    return Ultrasonic_ReadLevel();
}

4. 控制函数

编写控制继电器、蜂鸣器和LED的函数。

void control_relay(uchar relay, bit state) {
    if (relay == 0) {
        Relay_Heat = state; // 控制加热继电器
    } else if (relay == 1) {
        Relay_Water = state; // 控制加水继电器
    } else if (relay == 2) {
        Relay_Clean = state; // 控制清洗继电器
    }
}

void alarm(bit state) {
    Buzzer = state; // 控制蜂鸣器
    LED = state;    // 控制报警LED
}

5. 主循环函数

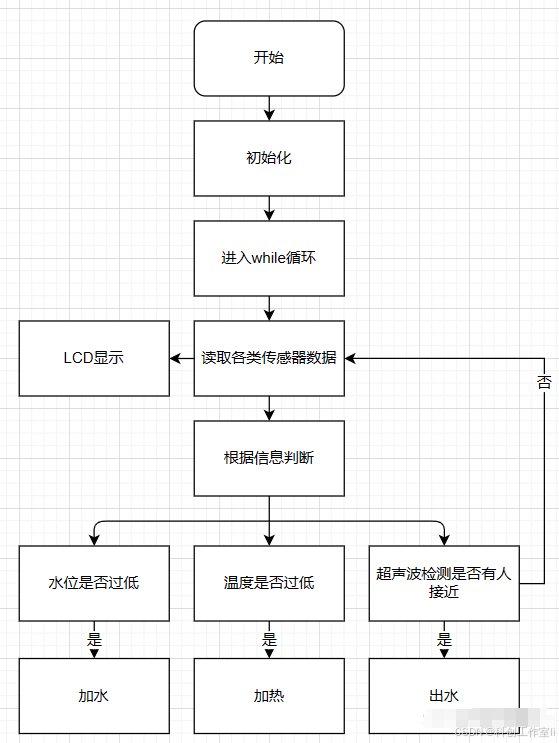

在主循环中，不断更新显示内容，检测按键输入，并根据条件执行相应的控制操作。

void main() {
    init_system();

    while (1) {
        // 读取数据
        temperature = read_temperature();
        read_time(); // 假设时间数据会更新全局变量
        water_level = read_water_level();

        // 更新显示
        LCD1602_Clear();
        LCD1602_SetCursor(0, 0);
        LCD1602_WriteString("Time: ");
        // 假设有时间显示的函数，这里省略具体实现
        LCD1602_SetCursor(0, 8);
        LCD1602_WriteString("Temp: ");
        LCD1602_WriteNumber(temperature);
        LCD1602_SetCursor(1, 0);
        LCD1602_WriteString("Level: ");
        LCD1602_WriteNumber(water_level);
        LCD1602_SetCursor(1, 8);
        LCD1602_WriteString(is_dispensing ? "Disp. ON" : "Disp. OFF");

        // 检测按键输入（这里省略具体实现）
        // 假设有按键扫描的函数，根据按键值执行相应的操作

        // 检测报警条件
        if (temperature < TEMP_LOWER_LIMIT || water_level < LEVEL_LOWER_LIMIT) {
            alarm(1); // 触发报警
            if (temperature < TEMP_LOWER_LIMIT) {
                control_relay(0, 1); // 自动加热
            }
            if (water_level < LEVEL_LOWER_LIMIT) {
                control_relay(1, 1); // 自动加水
            }
        } else {
            alarm(0); // 关闭报警
            control_relay(0, 0); // 关闭加热
            control_relay(1, 0); // 关闭加水
        }

        // 其他逻辑处理...

        // 延时一段时间，避免过于频繁的刷新和检测
        Delay(1000); // 假设有一个延时函数，单位为毫秒
    }
}

6. 注意事项

• 硬件连接：确保所有模块都正确连接到单片机上，并且电源和地线连接无误。
• 库文件：LCD1602、DS18B20、DS1302和超声波传感器的库文件需要您自己编写或从网上找现成的，这里假设您已经有了这些库文件。
• 按键扫描：在主循环中需要添加按键扫描的逻辑，根据按键值执行相应的操作。这通常涉及到对按键引脚的读取和去抖动处理。
• 延时函数：Delay函数需要您自己实现，可以使用定时器来实现精确的延时。
• 全局变量和宏：TEMP_LOWER_LIMIT和LEVEL_LOWER_LIMIT等宏需要您根据实际需求定义。

最后，请务必在实际硬件上进行调试和测试，确保系统能够正常工作并满足您的需求。
