一、设计要求

本设计是以八路抢答为基本理念。考虑到依需设定限时回答的功能，利用AT89C51单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，扬声器发生提示。同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间可在1-99s设定；可以显示是哪位选手有效抢答和无效抢答，正确按键后有音乐提示；抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法。

、

基于51单片机的八路抢答器系统设计

摘要

本文旨在设计并实现一款基于AT89C51单片机的八路抢答器系统。该系统通过单片机的定时器/计数器功能，结合外围接口电路，实现了精确计时和数码管显示功能。同时，系统还具备按键锁定、抢答时间限定、回答问题时间设定以及音乐提示等功能。本文详细介绍了系统的硬件设计、软件编程以及整体工作流程，确保系统能够正确、稳定地进行抢答操作。

关键词

AT89C51单片机；八路抢答器；定时器/计数器；数码管显示；按键锁定

Abstract

This paper aims to design and implement an eight-way answer-grabbing system based on the AT89C51 microcontroller. The system achieves precise timing and digital tube display functions through the microcontroller's timer/counter function, combined with peripheral interface circuits. At the same time, the system also has functions such as key lock, limited answer-grabbing time, answer time setting, and music prompts. This paper introduces in detail the hardware design, software programming, and overall workflow of the system to ensure that the system can perform answer-grabbing operations correctly and stably.

Keywords: AT89C51 microcontroller; eight-way answer-grabbing system; timer/counter; digital tube display; key lock

一、引言

随着科技的发展，抢答器在各类竞赛、课堂互动以及企业培训中得到了广泛应用。传统的抢答器大多采用模拟电路实现，存在精度不高、功能单一等问题。而基于单片机的抢答器则具有精度高、功能丰富、易于扩展等优点。因此，本文设计了一款基于AT89C51单片机的八路抢答器系统，以满足不同场景下的抢答需求。

二、系统总体设计

2.1 系统功能需求

本系统需要实现以下功能：

主持人进行复位操作，依次显示8位选手的分数，8位选手分数显示结束后主持人方可按下开始按键。
主持人按下抢答开始按键后，抢答者才可以开始抢答，数码管显示抢答倒计时10s。
抢答者按下按键后，数码管显示抢答者的编号和答题剩余时间倒计时20s。
在20s内，抢答者答题正确，主持人按下加分按键，分数加一；答错主持人按下减分按键，分数减一（默认抢答者的初始分数为60）。
抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效。
抢答限定时间和回答问题的时间可在1~99s设定。
可以显示是哪位选手有效抢答和无效抢答，正确按键后有音乐提示。
抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位及主控强制复位。
按键锁定，在有效状态下，其他按键无效非法。

2.2 系统硬件设计

系统硬件部分主要包括单片机、按键电路、显示电路、报警电路以及电源电路等。

单片机：本系统采用AT89C51单片机作为核心控制器，负责处理按键输入、控制数码管显示以及实现定时功能。
按键电路：按键电路包括8个选手抢答按键、1个主持人开始按键、1个主持人加分按键、1个主持人减分按键以及1个复位按键。按键电路通过单片机的I/O口与单片机相连，实现按键输入功能。
显示电路：显示电路采用数码管作为显示器，用于显示选手编号、抢答时间以及回答问题时间等信息。数码管通过单片机的I/O口与单片机相连，实现动态显示功能。
报警电路：报警电路采用蜂鸣器作为声源，用于提示抢答结果以及抢答时间结束等信息。蜂鸣器通过单片机的I/O口与单片机相连，实现声音输出功能。
电源电路：电源电路为系统提供稳定的直流电源，确保系统正常工作。

2.3 系统软件设计

系统软件部分主要包括主程序、按键处理子程序、显示子程序、定时子程序以及报警子程序等。

主程序：主程序负责初始化单片机、调用按键处理子程序、显示子程序、定时子程序以及报警子程序等，实现系统的整体功能。
按键处理子程序：按键处理子程序负责检测按键输入，判断按键类型（抢答按键、开始按键、加分按键、减分按键以及复位按键），并根据按键类型执行相应的操作。
显示子程序：显示子程序负责控制数码管的显示内容，包括选手编号、抢答时间以及回答问题时间等信息。显示子程序通过动态扫描的方式实现数码管的动态显示功能。
定时子程序：定时子程序负责实现系统的定时功能，包括抢答倒计时和回答问题倒计时。定时子程序通过单片机的定时器/计数器实现精确计时功能。
报警子程序：报警子程序负责控制蜂鸣器的输出，实现声音提示功能。报警子程序根据系统的状态（抢答成功、抢答时间结束等）控制蜂鸣器的输出。

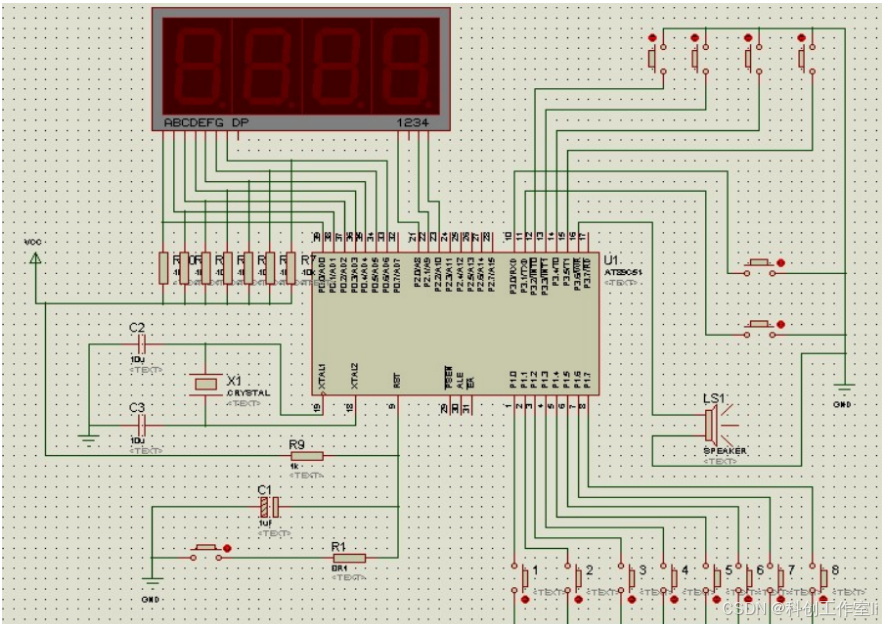

三、系统硬件详细设计

3.1 单片机选型及引脚分配

本系统采用AT89C51单片机作为核心控制器。AT89C51单片机具有40个引脚，其中P0口、P1口、P2口和P3口为四个8位I/O口，可用于按键输入、数码管显示以及蜂鸣器输出等功能。此外，AT89C51单片机还具备定时器/计数器、中断系统以及串行通信等功能，满足系统的需求。

引脚分配如下：

P0口：用于数码管的段选信号输出。
P1口：用于选手抢答按键的输入。
P2口：用于控制数码管的位选信号以及蜂鸣器的输出。
P3口：用于主持人按键的输入以及外部中断的触发。

3.2 按键电路设计

按键电路包括8个选手抢答按键、1个主持人开始按键、1个主持人加分按键、1个主持人减分按键以及1个复位按键。按键电路通过单片机的I/O口与单片机相连，实现按键输入功能。按键电路的设计需要考虑按键的去抖动问题，以避免误判。本系统采用去抖动电路或软件去抖动的方法来解决这个问题。

3.3 显示电路设计

显示电路采用数码管作为显示器，用于显示选手编号、抢答时间以及回答问题时间等信息。数码管通过单片机的I/O口与单片机相连，实现动态显示功能。本系统采用八段动态显示数码管，通过分时轮流控制各个数码管的COM端，实现各个数码管的轮流显示。动态显示驱动原理将所有数码管的8个显示笔划“a,b,c,d,e,f,g,dp”的同名端连接在一起，同时为每个数码管的公共极COM添加位选通控制电路，该选通控制由独立的I/O线进行操作。
