基于STM32的智能手环设计（全部资料）

基于STM32的智能手环设计

资料:
1.程序
2.程序加注释
3.原理图
4.pcb图
5.元器件清单
6.原理图电路讲解,
7.ppt空白模板
8.硬件框图
9.主程序流程图
10.参考lun文(不查重),
11.相关软件(一些软件安装包等)
12.答辩技巧和常见问题

可定制

摘要

随着科技的不断发展，智能手环作为一种可穿戴设备，在健康监测和日常活动追踪中发挥着越来越重要的作用。本文设计了一款基于STM32单片机的智能手环，通过集成多种传感器和功能模块，实现了心率、血氧、体温、室温检测，以及计步、时间显示、声光报警等功能。同时，该手环还支持通过安卓蓝牙传输进行远程操作和控制。本文详细介绍了智能手环的设计背景、系统方案设计、主要功能模块电路设计以及软件实现，展示了其在健康监测和日常活动追踪中的重要作用。

关键词

STM32单片机；智能手环；心率监测；血氧检测；体温检测；蓝牙传输

Abstract

With the continuous development of technology, smart bracelets, as wearable devices, play an increasingly important role in health monitoring and daily activity tracking. This paper designs a smart bracelet based on the STM32 microcontroller, which integrates multiple sensors and functional modules to realize heart rate, blood oxygen, body temperature, and room temperature detection, as well as step counting, time display, audible and visual alarm functions. At the same time, the bracelet also supports remote operation and control via Android Bluetooth transmission. This paper introduces in detail the design background, system scheme design, main functional module circuit design, and software implementation of the smart bracelet, demonstrating its important role in health monitoring and daily activity tracking.

Keywords: STM32 microcontroller; smart bracelet; heart rate monitoring; blood oxygen detection; body temperature detection; Bluetooth transmission

一、引言

随着可穿戴设备的日益普及，智能手环已成为人们健康监测和日常活动追踪的重要工具。智能手环不仅具有轻便、易携带的特点，还能实时监测用户的各项生理指标，提供准确的健康数据。因此，设计一款功能全面、性能稳定的智能手环具有重要意义。

二、设计背景

随着科技与时代的不断进步，电子感应与加速计技术逐渐取代了传统技术，智能手环应运而生。智能手环集合了计步、心率监测、体温检测、跌倒报警及定位检测等多种功能，不仅提高了人们的健康意识，还在一定程度上保障了人们的生命安全。然而，市场上现有的智能手环在功能集成、性能稳定性以及用户体验等方面仍存在一些不足。因此，本文设计了一款基于STM32单片机的智能手环，旨在提高手环的功能性和稳定性，为用户提供更好的使用体验。

三、系统方案设计

3.1 系统总体架构

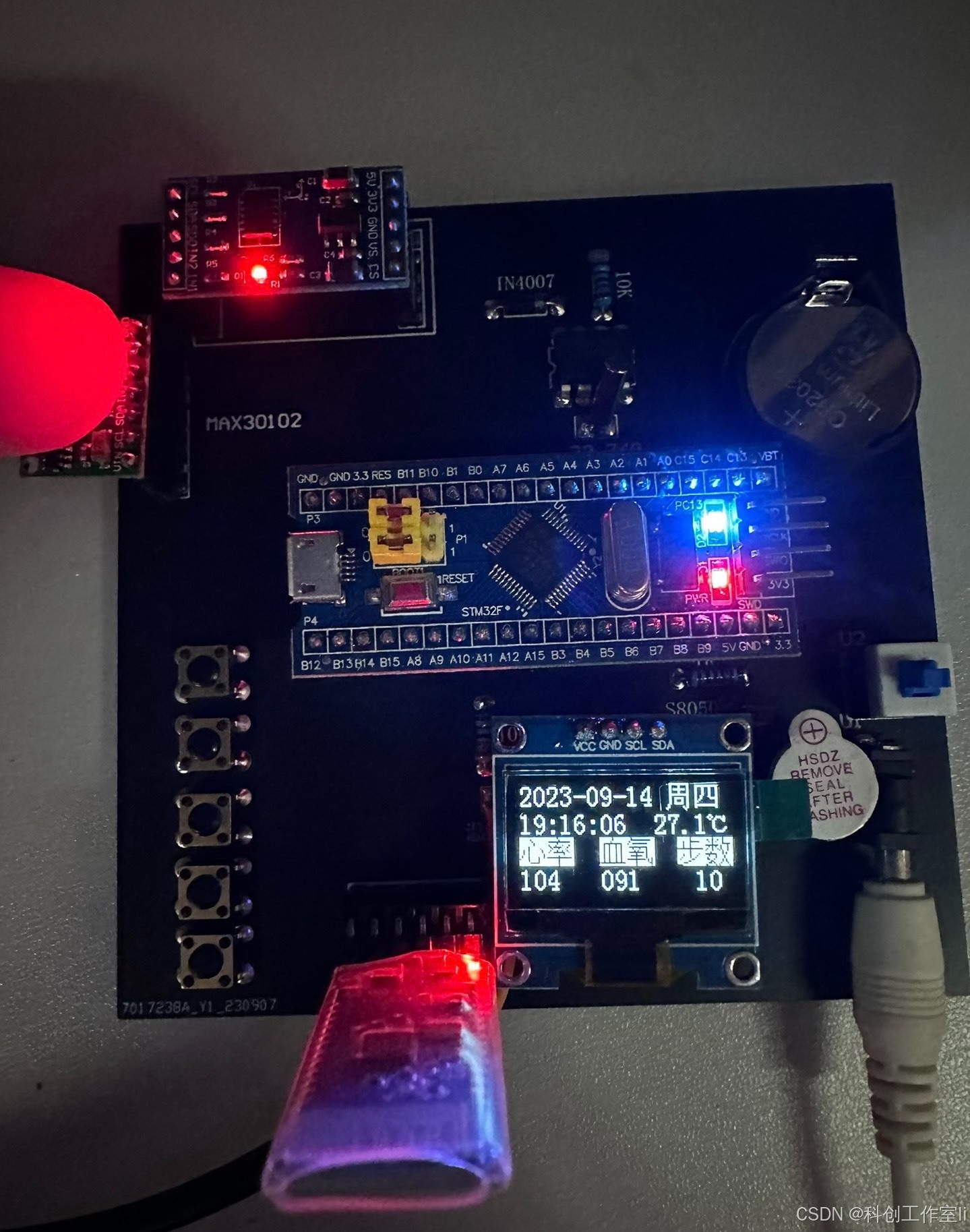

本系统主要由STM32单片机、传感器模块、显示模块、报警模块、无线通信模块以及电源模块等组成。STM32单片机作为主控制器，负责数据采集、处理和显示；传感器模块包括心率传感器、血氧传感器、温度传感器等，用于采集用户的生理数据；显示模块采用OLED液晶显示屏，用于实时显示时间、心率、血氧、体温等信息；报警模块包括蜂鸣器和LED指示灯，用于在异常情况下进行声光报警；无线通信模块采用蓝牙模块，实现手环与安卓手机的无线通信；电源模块为整个系统提供稳定的电源供应。

3.2 主要功能模块设计

3.2.1 心率与血氧检测模块

心率与血氧检测模块采用MAX30102传感器。MAX30102是一种集成了光学模块和信号处理模块的传感器，利用光吸收法检测心率和血氧浓度。当光穿过人体组织时，不同的血液成分对光的吸收率不同，传感器通过测量反射或透射光的强度变化计算出心率和血氧浓度。该传感器通过I2C总线与STM32单片机进行通信，实现数据的读取和处理。

3.2.2 体温与室温检测模块

体温与室温检测模块采用DS18B20温度传感器。DS18B20是一种数字温度传感器，内部集成了温度采集和数字信号转换电路。它基于半导体温度效应，通过测量二极管压降随温度的变化来获取温度数据，并通过单总线协议与STM32进行通信。该传感器能够实时监测用户的体温和室温，并将数据发送给STM32单片机进行处理和显示。

3.2.3 显示模块

显示模块采用OLED液晶显示屏。OLED（Organic Light Emitting Diode）显示屏具有功耗低、响应速度快、宽视角、轻薄柔韧等特点。本系统选用0.96寸OLED模块，通过I2C总线与STM32单片机进行通信，实现数据的实时显示。显示屏上可以显示时间、心率、血氧、体温等信息，方便用户随时查看。

3.2.4 报警模块

报警模块包括蜂鸣器和LED指示灯。当检测到用户的心率、血氧或体温等生理数据超出预设范围时，蜂鸣器会发出报警声，同时LED指示灯会闪烁，以提醒用户注意。

3.2.5 无线通信模块

无线通信模块采用ESP8266蓝牙模块。ESP8266模块可以实现手环与安卓手机的无线通信，将手环采集的数据发送到手机端进行显示和提醒。用户可以通过手机APP查看手环采集的各项数据，并进行相应的设置和控制。

3.2.6 电源模块

电源模块为整个系统提供稳定的电源供应。本系统采用直流5V供电，电源模块包括一个3脚的电源座子和6脚的电源开关。电源座子用于连接外部的电源插头，电源开关用于控制整个单片机的电路开和关。

四、主要功能模块电路设计

4.1 心率与血氧传感器电路

MAX30102心率与血氧传感器模块通过I2C总线与STM32单片机进行通信。在电路设计中，需要将传感器的SDA（数据）和SCL（时钟）引脚分别连接到STM32单片机的GPIO口上，以实现数据的读取和处理。同时，还需要为传感器提供稳定的电源供应和接地。

4.2 温度传感器电路

DS18B20温度传感器模块同样通过单总线协议与STM32单片机进行通信。在电路设计中，需要将传感器的DQ（数据）引脚连接到STM32单片机的GPIO口上，以实现数据的读取。同时，还需要为传感器提供稳定的电源供应和接地。

4.3 OLED液晶显示屏电路

OLED液晶显示屏通过I2C总线与STM32单片机进行通信。在电路设计中，需要将显示屏的VCC（电源）、GND（接地）、SDA（数据）和SCL（时钟）引脚分别连接到STM32单片机的相应引脚上。同时，还需要为显示屏提供稳定的电源供应。

4.4 报警模块电路

报警模块包括蜂鸣器和LED指示灯。在电路设计中，需要将蜂鸣器的正极和LED指示灯的正极分别连接到STM32单片机的GPIO口上，负极则共同接地。当单片机检测到异常情况时，会通过控制GPIO口的电平来驱动蜂鸣器和LED指示灯进行声光报警。

4.5 无线通信模块电路

ESP8266蓝牙模块通过串口通信与STM32单片机进行数据传输。在电路设计中，需要将模块的TXD（发送）和RXD（接收）引脚分别连接到STM32单片机的RXD和TXD引脚上，以实现数据的双向传输。同时，还需要为模块提供稳定的电源供应和接地。

五、软件实现

5.1 主程序设计

主程序主要负责初始化各个功能模块、设置定时器中断、循环读取传感器数据并处理、更新显示内容以及处理按键输入等。在主程序中，首先需要对STM32单片机进行初始化设置，包括时钟配置、GPIO口配置、I2C总线配置、串口通信配置等。然后，设置定时器中断，用于定时读取传感器数据并处理。在主循环中，不断读取传感器数据并更新显示内容，同时处理按键输入以调整检测数据的上下限或进行其他设置。

5.2 传感器数据采集与处理

传感器数据采集与处理是智能手环的核心功能之一。本系统通过I2C总线和单总线协议分别读取心率与血氧传感器和温度传感器的数据。在数据采集过程中，需要注意数据的准确性和稳定性。为了提高数据的准确性，可以采用滤波算法对原始数据进行处理。同时，为了保证数据的稳定性，可以采用多次读取并取平均值的方法。

5.3 OLED液晶显示屏驱动

OLED液晶显示屏的驱动是智能手环显示功能的关键。本系统采用I2C总线驱动OLED液晶显示屏。在驱动过程中，需要初始化显示屏、设置显示区域、定义字符集等。然后，通过向显示屏发送数据来更新显示内容。为了提高显示效果和降低功耗，可以采用局部刷新和动态调整亮度等方法。

5.4 报警模块控制

报警模块的控制是智能手环安全功能的重要组成部分。本系统通过检测传感器数据来判断是否需要触发报警。当检测到用户的心率、血氧或体温等生理数据超出预设范围时，会立即触发报警模块进行声光报警。同时，还可以通过无线通信模块将报警信息发送到手机端进行提醒。

5.5 无线通信模块控制

无线通信模块的控制是智能手环与安卓手机进行数据传输的关键。本系统采用ESP8266蓝牙模块实现手环与手机端的无线通信。在通信过程中，需要建立连接、发送数据并接收反馈。为了提高通信的稳定性和可靠性，可以采用重连机制和数据校验等方法。

5.6 按键输入处理

按键输入处理是智能手环用户交互功能的重要组成部分。本系统通过检测按键的按下和释放来判断用户的输入意图。在按键输入处理过程中，需要注意按键的去抖动处理和按键功能的实现。为了提高用户体验和操作的便捷性，可以采用长按和短按等不同的按键操作方式。

六、实验结果与分析

6.1 实验设置

为了验证智能手环的各项功能是否正常工作，需要进行一系列的实验测试。在实验测试中，首先需要对手环进行初始化设置，包括时间校准、传感器校准等。然后，分别测试手环的心率监测

#include "myiic.h"
#include "delay.h"

//初始化IIC
void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	//RCC->APB2ENR|=1<<4;//先使能外设IO PORTC时钟
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	IIC_SCL=1;
	IIC_SDA=1;

}
//产生IIC起始信号
void IIC_Start(void)
{
	SDA_OUT();     //sda线输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;//钳住I2C总线，准备发送或接收数据
}
//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us(4);
}
//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//时钟输出0
	return 0;
}
//产生ACK应答
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//不产生ACK应答
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
		delay_us(2);   //对TEA5767这三个延时都是必须的
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}
//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us(2);
		IIC_SCL=1;
        receive<<=1;
        if(READ_SDA)receive++;
		delay_us(1);
    }
    if (!ack)
        IIC_NAck();//发送nACK
    else
        IIC_Ack(); //发送ACK
    return receive;
}


void IIC_WriteBytes(u8 WriteAddr,u8* data,u8 dataLength)
{
	u8 i;
    IIC_Start();

	IIC_Send_Byte(WriteAddr);	    //发送写命令
	IIC_Wait_Ack();

	for(i=0;i<dataLength;i++)
	{
		IIC_Send_Byte(data[i]);
		IIC_Wait_Ack();
	}
    IIC_Stop();//产生一个停止条件
	delay_ms(10);
}

void IIC_ReadBytes(u8 deviceAddr, u8 writeAddr,u8* data,u8 dataLength)
{
	u8 i;
    IIC_Start();

	IIC_Send_Byte(deviceAddr);	    //发送写命令
	IIC_Wait_Ack();
	IIC_Send_Byte(writeAddr);
	IIC_Wait_Ack();
	IIC_Send_Byte(deviceAddr|0X01);//进入接收模式
	IIC_Wait_Ack();

	for(i=0;i<dataLength-1;i++)
	{
		data[i] = IIC_Read_Byte(1);
	}
	data[dataLength-1] = IIC_Read_Byte(0);
    IIC_Stop();//产生一个停止条件
	delay_ms(10);
}

void IIC_Read_One_Byte(u8 daddr,u8 addr,u8* data)
{
    IIC_Start();

	IIC_Send_Byte(daddr);	   //发送写命令
	IIC_Wait_Ack();
	IIC_Send_Byte(addr);//发送地址
	IIC_Wait_Ack();
	IIC_Start();
	IIC_Send_Byte(daddr|0X01);//进入接收模式
	IIC_Wait_Ack();
    *data = IIC_Read_Byte(0);
    IIC_Stop();//产生一个停止条件
}

void IIC_Write_One_Byte(u8 daddr,u8 addr,u8 data)
{
    IIC_Start();

	IIC_Send_Byte(daddr);	    //发送写命令
	IIC_Wait_Ack();
	IIC_Send_Byte(addr);//发送地址
	IIC_Wait_Ack();
	IIC_Send_Byte(data);     //发送字节
	IIC_Wait_Ack();
    IIC_Stop();//产生一个停止条件
	delay_ms(10);
}
