基于STM32单片机的智能饮水机设计

摘要：本文设计了一种基于STM32F103C8T6单片机的智能饮水机系统。该系统以STM32为主控制器，结合DS18B20温度传感器、水位传感器、继电器、蜂鸣器、LCD1602显示屏、按键以及JDY - 31蓝牙模块等部件，实现了水温检测、水位检测、加热控制、出水控制、声光报警、信息显示以及蓝牙通信等功能。通过按键可设置加热和出水操作，调节设定水温；蓝牙模块实现与手机的通信，方便远程监控和操作。

关键词：STM32F103C8T6；智能饮水机；DS18B20；水位传感器；蓝牙通信

一、引言

随着人们生活水平的提高，对饮水机的智能化需求也越来越高。传统的饮水机功能单一，无法满足用户对水温精确控制、远程操作以及安全保护等方面的需求。本文设计的智能饮水机系统，利用STM32单片机强大的控制能力，结合多种传感器和执行器，实现了多种实用功能，提高了饮水机的智能化水平和用户体验。

二、系统总体设计

（一）系统架构

本系统主要由STM32F103C8T6单片机、DS18B20温度传感器、水位传感器、继电器、蜂鸣器、LCD1602显示屏、按键、JDY - 31蓝牙模块以及电源模块等部分组成。系统架构图如图1所示。

<img src="https://example.com/system_architecture.png" />

（二）功能需求

1. 水温检测：使用DS18B20传感器实时检测饮水机内的水温，并在LCD1602显示屏上显示。
2. 水位检测：通过水位传感器检测饮水机内是否有水，若无水则触发蜂鸣器声光报警，并停止所有功能，同时在LCD1602显示屏上显示“Water!”提醒加水。
3. 加热控制：通过按键控制继电器，实现对加热片的加热控制，可在加热模式下将水温加热到设定温度。
4. 出水控制：通过按键控制继电器，驱动水泵实现出水功能。
5. 信息显示：使用LCD1602显示屏显示当前水温、工作模式（常温模式、加热模式、出水模式）以及设置水温值。
6. 按键功能：四个按键分别实现加热、出水、温度加、温度减的功能。
7. 蓝牙通信：JDY - 31蓝牙模块与手机通信，实现远程监控和操作。

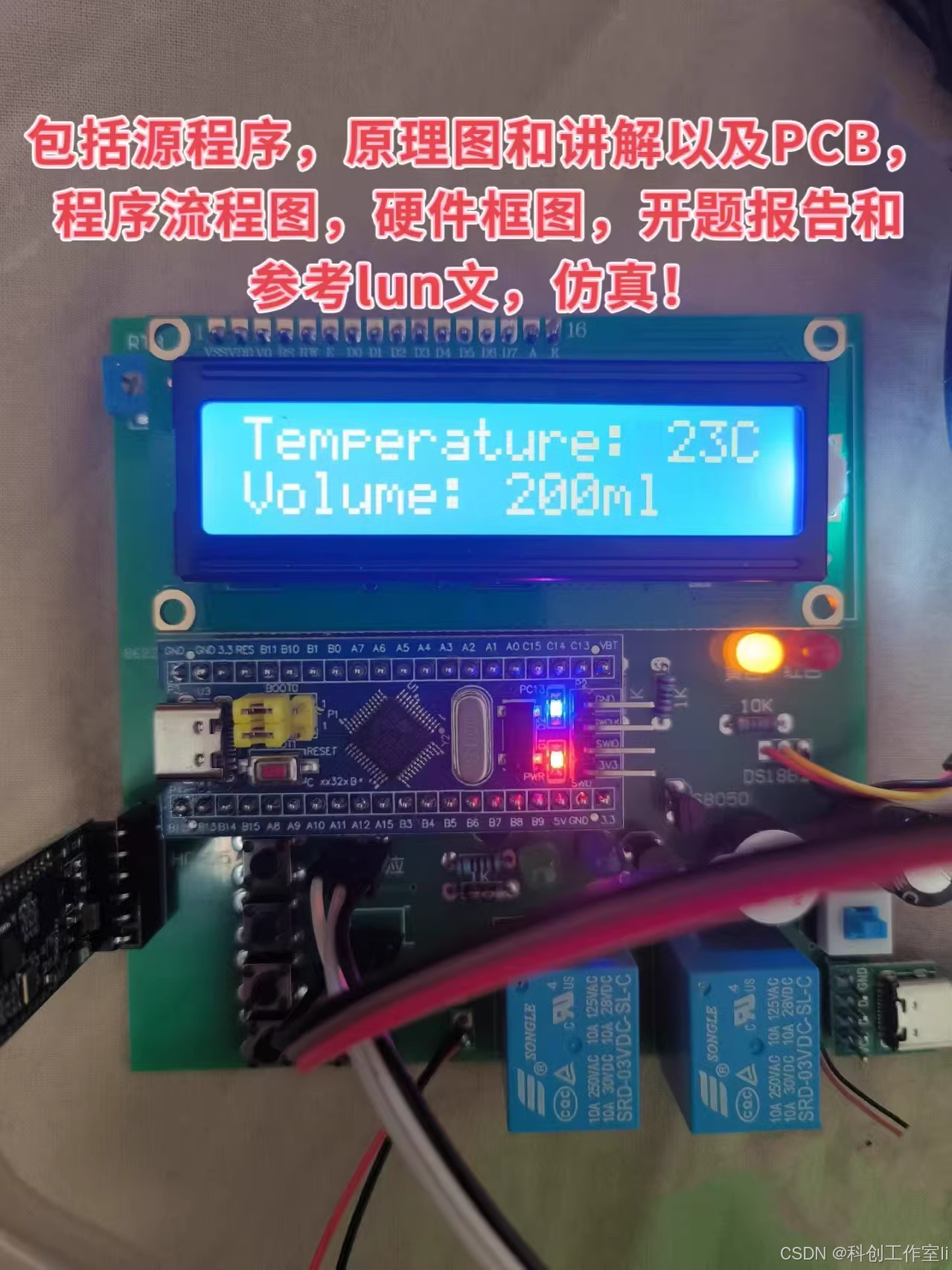

三、硬件设计

（一）核心控制器——STM32F103C8T6单片机

STM32F103C8T6是基于ARMCortex - M3内核的32位微控制器，具有高性能、低功耗、丰富的外设接口和强大的处理能力。在本系统中，它作为核心控制器，负责接收传感器数据、处理控制逻辑、输出控制信号给执行器，并与蓝牙模块进行通信。

（二）传感器模块

1. DS18B20温度传感器

DS18B20是一款数字温度传感器，具有测量精度高、抗干扰能力强等优点。它通过单总线接口与STM32单片机进行通信，可精确测量饮水机内的水温。

1. 水位传感器

水位传感器用于检测饮水机内是否有水。当水位低于设定阈值时，传感器输出低电平信号，触发系统进入缺水保护状态。

（三）执行器模块

1. 继电器

继电器用于控制加热片和水泵的通断。通过STM32单片机的GPIO口输出控制信号，驱动继电器工作，从而实现对加热和出水的控制。

1. 蜂鸣器

蜂鸣器用于在无水情况下发出声光报警信号，提醒用户加水。当水位传感器检测到无水时，STM32单片机控制蜂鸣器发声。

（四）显示模块——LCD1602显示屏

LCD1602是一款字符型液晶显示屏，可显示两行，每行16个字符。在本系统中，它用于显示当前水温、工作模式以及设置水温值。

（五）按键模块

四个按键分别连接到STM32单片机的GPIO口，用于实现加热、出水、温度加、温度减的功能。按键采用中断方式检测，以提高系统的响应速度。

（六）通信模块——JDY - 31蓝牙模块

JDY - 31是一款低功耗蓝牙模块，支持串口通信。它与STM32单片机通过USART接口进行通信，实现与手机的蓝牙连接，方便用户远程监控和操作饮水机。

（七）电源模块

电源模块为整个系统提供稳定的电源供应。可采用外部电源适配器或锂电池供电，并通过稳压芯片将输入电压转换为系统所需的稳定电压（如3.3V）。

四、软件设计

（一）开发环境

本系统采用Keil uVision作为开发环境。Keil uVision是一款功能强大的单片机开发软件，支持C语言编程，提供了丰富的库函数和开发工具，方便开发者进行程序编写和调试。

（二）软件架构

本系统的软件架构主要包括初始化模块、数据采集与处理模块、控制算法模块、显示模块、按键处理模块、通信模块以及主循环模块等部分。

1. 初始化模块：负责初始化STM32单片机的各个外设（如GPIO、USART、定时器、ADC等）以及各个模块（如传感器、显示屏、蓝牙模块等）。
2. 数据采集与处理模块：负责实时采集DS18B20传感器的水温数据和水位传感器的水位数据，并进行滤波、校准等处理，以提高数据的准确性和稳定性。
3. 控制算法模块：根据采集到的数据执行相应的控制算法，如加热控制算法、出水控制算法等，以实现饮水机的智能化控制。
4. 显示模块：负责将当前水温、工作模式以及设置水温值显示在LCD1602显示屏上。
5. 按键处理模块：负责检测按键的按下事件，并根据按键功能执行相应的操作。
6. 通信模块：负责蓝牙模块与手机之间的通信，实现数据的发送和接收。
7. 主循环模块：不断循环执行各个模块的功能，确保系统的正常运行。

（三）关键程序实现

1. DS18B20温度采集

c复制代码

	#include "ds18b20.h"
	float Read_Temperature(void) {
	uint8_t temp_lsb, temp_msb;
	DS18B20_Start();
	DS18B20_WriteByte(0xCC); // 跳过ROM指令
	DS18B20_WriteByte(0x44); // 启动温度转换
	HAL_Delay(1000); // 等待转换完成
	DS18B20_Start();
	DS18B20_WriteByte(0xCC); // 跳过ROM指令
	DS18B20_WriteByte(0xBE); // 读取暂存器指令
	temp_lsb = DS18B20_ReadByte();
	temp_msb = DS18B20_ReadByte();
	DS18B20_Reset();
	return ((temp_msb << 8) | temp_lsb) * 0.0625; // 转换为摄氏度
	}

1. 水位检测与报警

c复制代码

	#include "water_level.h"
	#include "buzzer.h"
	void Check_Water_Level(void) {
	if (Water_Level_Sensor_Read() == 0) { // 无水
	Buzzer_On();
	LCD_DisplayString("Water!");
	// 停止所有功能
	Heating_Stop();
	Water_Pump_Stop();
	} else {
	Buzzer_Off();
	}
	}

1. 按键处理

c复制代码

	#include "key.h"
	void Key_Scan(void) {
	if (Key_Heating_Pressed()) {
	// 处理加热按键按下事件
	if (Water_Level_Sensor_Read() == 1) { // 有水才允许加热
	Heating_Start();
	}
	}
	if (Key_Water_Pump_Pressed()) {
	// 处理出水按键按下事件
	if (Water_Level_Sensor_Read() == 1) { // 有水才允许出水
	Water_Pump_Start();
	}
	}
	if (Key_Temperature_Up_Pressed()) {
	// 处理温度加按键按下事件
	Set_Temperature_Up();
	}
	if (Key_Temperature_Down_Pressed()) {
	// 处理温度减按键按下事件
	Set_Temperature_Down();
	}
	}

1. 蓝牙通信

c复制代码

	#include "jdy31.h"
	void Bluetooth_Init(void) {
	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate = 9600;
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	USART_InitStruct.USART_Parity = USART_Parity_No;
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_Init(USART1, &USART_InitStruct);
	USART_Cmd(USART1, ENABLE);
	}
	void Bluetooth_SendData(char *data) {
	while (*data) {
	USART_SendData(USART1, *data++);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	}
	}

1. 加热与出水控制

c复制代码

	#include "relay.h"
	void Heating_Start(void) {
	Relay_Heating_On();
	// 设置工作模式为加热模式
	Set_Work_Mode("Hot");
	}
	void Heating_Stop(void) {
	Relay_Heating_Off();
	// 设置工作模式为常温模式
	Set_Work_Mode("Normal");
	}
	void Water_Pump_Start(void) {
	Relay_Water_Pump_On();
	// 设置工作模式为出水模式
	Set_Work_Mode("open");
	}
	void Water_Pump_Stop(void) {
	Relay_Water_Pump_Off();
	// 设置工作模式为常温模式
	Set_Work_Mode("Normal");
	}

五、系统测试与优化

（一）系统测试

系统测试是验证智能饮水机系统设计是否满足预期功能需求和性能指标的重要环节。测试内容包括硬件测试和软件测试两个方面。

1. 硬件测试

   • 传感器测试：测试DS18B20传感器的水温测量精度和水位传感器的水位检测准确性。
   • 执行器测试：测试继电器、蜂鸣器和水泵的工作性能，确保能够准确执行控制指令。
   • 通信模块测试：测试JDY - 31蓝牙模块的通信稳定性和数据传输速度，确保能够实现与手机的可靠通信。

2. 软件测试

   • 功能测试：测试系统的各项功能是否正常工作，如加热控制、出水控制、温度显示、按键功能、蓝牙通信等。
   • 性能测试：测试系统的响应时间、稳定性、可靠性等性能指标，确保系统能够在各种环境下稳定运行。

（二）系统优化

在测试过程中，可能会发现系统的某些部分存在性能瓶颈或不足。针对这些问题，可以对系统进行优化和改进。例如：

• 优化控制算法：根据测试结果调整加热控制算法，提高加热效率和温度控制精度。
• 改进硬件设计：优化电路布局和布线，减少电磁干扰和信号衰减，提高系统的稳定性和可靠性。
• 增加故障检测与恢复机制：在系统中增加故障检测与恢复机制，当系统出现故障时能够自动检测并尝试恢复，提高系统的可用性。

六、应用前景与展望

（一）应用前景

基于STM32单片机的智能饮水机系统具有广泛的应用前景。该系统可以应用于家庭、办公室、学校、医院等场所，为用户提供更加智能、便捷、安全的饮水体验。通过与手机的蓝牙通信，用户可以远程监控饮水机的状态，实时了解水温、水位等信息，并进行远程控制。

（二）展望

未来，智能饮水机系统可以进一步拓展其功能和应用场景。例如：

• 增加水质检测功能：通过添加水质传感器，实时检测饮水机的水质状况，如酸碱度、硬度、余氯等，为用户提供更加全面的饮水健康保障。
• 实现智能节能：根据用户的使用习惯和环境温度，自动调整加热功率和工作时间，实现智能节能，降低能耗。
• 与智能家居系统集成：将智能饮水机系统接入智能家居平台，实现与其他智能设备的联动控制，如与智能音箱配合，实现语音控制饮水机的功能。

七、结论

本文设计了一种基于STM32F103C8T6单片机的智能饮水机系统，该系统实现了水温检测、水位检测、加热控制、出水控制、声光报警、信息显示以及蓝牙通信等多种功能。通过硬件设计和软件编程，实现了饮水机的智能化控制，提高了饮水机的性能和用户体验。通过系统测试和优化，验证了系统的可行性和稳定性。未来，智能饮水机系统具有广泛的应用前景和发展潜力，值得进一步研究和推广。

---
