基于STM32的智能宠物喂食系统设计与实现
摘要：本文设计并实现了一款基于STM32单片机的智能宠物喂食系统。该系统能够实时监测宠物窝的温度、湿度，记录投喂食物的次数及自动投喂间隔时间，并通过OLED显示屏实时显示。系统利用光敏电阻监测环境变化，在自动模式下根据光线强度自动控制灯光开关。此外，系统支持通过手机APP进行远程控制，包括投喂、开关灯及模式切换等功能。本文详细阐述了系统的硬件设计、软件实现及功能测试，验证了系统的可行性和有效性。
关键词：STM32单片机；智能宠物喂食系统；DHT11温湿度传感器；光敏电阻；步进电机；蓝牙通信
一、引言
随着人们生活水平的提高，宠物逐渐成为家庭的重要成员。然而，由于工作繁忙等原因，宠物主人往往难以按时给宠物喂食，这影响了宠物的健康和生活质量。因此，设计一款智能宠物喂食系统具有重要的现实意义。本文提出的基于STM32的智能宠物喂食系统，旨在解决这一问题，为宠物主人提供便捷、智能的宠物喂养解决方案。
二、系统总体设计
（一）系统需求分析
本系统需满足以下需求：
- 实时监测宠物窝的温度、湿度，并在OLED显示屏上实时显示。
- 记录投喂食物的次数及自动投喂间隔时间。
- 利用光敏电阻监测环境变化，在自动模式下根据光线强度自动控制灯光开关。
- 支持通过手机APP进行远程控制，包括投喂、开关灯及模式切换等功能。
（二）系统架构设计
本系统采用STM32单片机作为主控器，结合DHT11温湿度传感器、光敏电阻、步进电机、蓝牙模块及OLED显示屏等硬件模块，实现智能宠物喂食系统的各项功能。系统架构如图1所示。
<img src="https://example.com/system_architecture.png" />
图1 系统架构图
三、硬件设计
（一）主控单元
选用STM32F103系列单片机作为主控器，该单片机具有高性能、低功耗、丰富的外设接口和强大的处理能力，适合用于智能宠物喂食系统的设计。
（二）传感器模块
-
DHT11温湿度传感器：用于实时监测宠物窝的温度和湿度。DHT11传感器具有体积小、功耗低、响应速度快等优点，通过单总线与STM32单片机通信。
-
光敏电阻：用于监测环境变化，特别是光线强度的变化。光敏电阻的阻值随光线强度的变化而变化，通过分压电路将阻值变化转换为电压变化，供STM32单片机采集。
（三）执行器模块
-
步进电机：用于控制投食机构的动作，实现食物的精准投喂。步进电机通过驱动器与STM32单片机连接，接收单片机的控制信号进行转动。
-
LED灯：用于在光线较暗时为宠物提供照明。LED灯通过继电器或MOSFET与STM32单片机连接，由单片机控制其开关状态。
（四）通信模块
选用HC-05蓝牙串口通信模块，实现STM32单片机与手机APP之间的无线通信。蓝牙模块通过串口与单片机连接，接收来自APP的控制指令，并将系统的状态信息发送给APP。
（五）显示模块

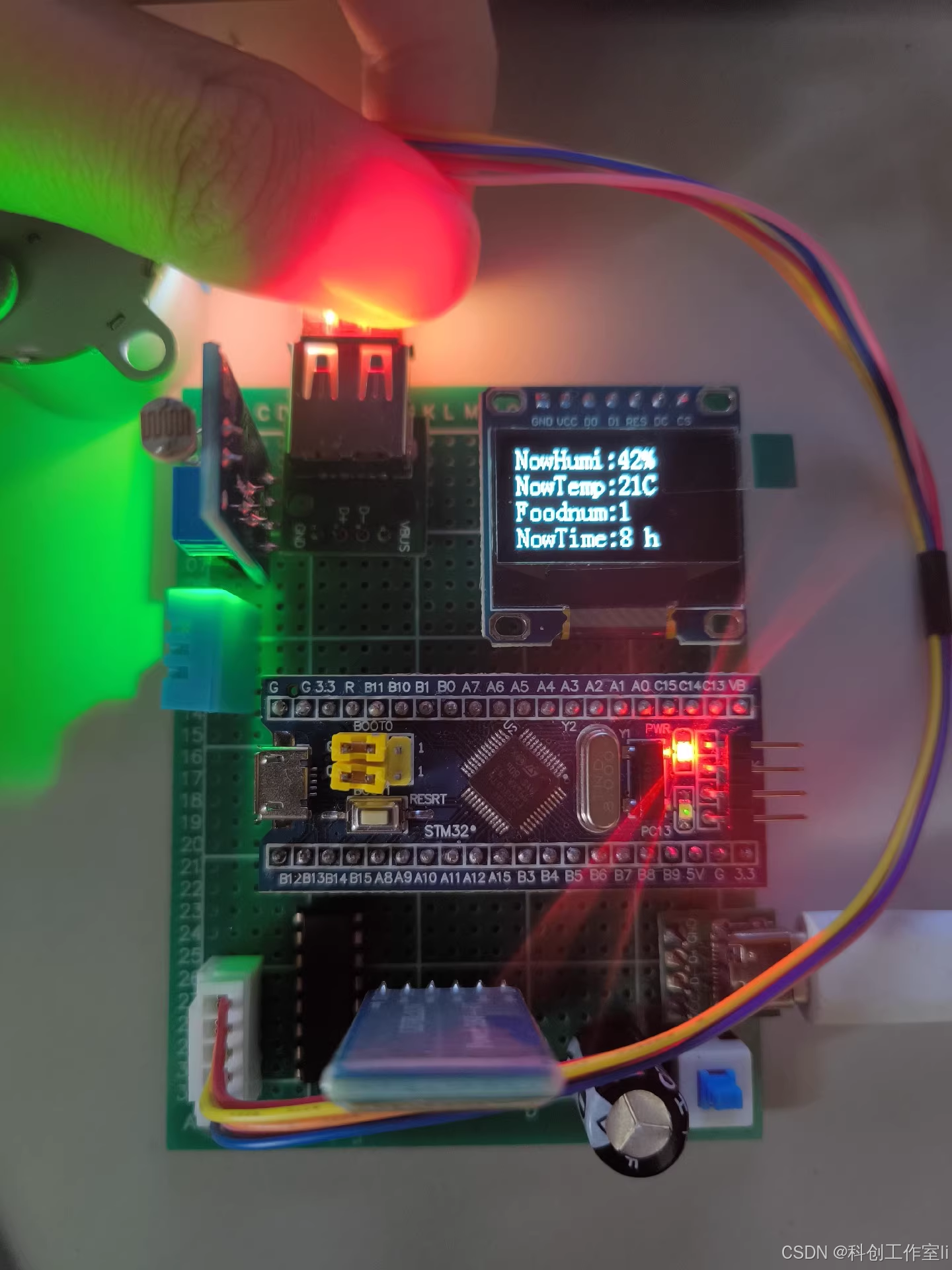

选用OLED显示屏，用于实时显示宠物窝的温度、湿度、投喂食物次数及两次投喂间隔时间等信息。OLED显示屏具有功耗低、视角宽、对比度高、响应速度快等优点，适合用于本系统的显示需求。
四、软件设计
（一）开发环境
本系统的软件开发环境选择Keil uVision，它是一款广泛使用的单片机集成开发环境，支持多种单片机系列，包括STM32。Keil uVision提供了强大的编辑、编译、调试和仿真工具，适合于嵌入式系统的开发。
（二）主程序设计
主程序是系统的核心部分，负责初始化各个功能模块、处理传感器信号、控制执行器以及实现蓝牙通信等功能。主程序的设计流程如图2所示。
<img src="https://example.com/main_program_flowchart.png" />
图2 主程序流程图
-
系统初始化：包括单片机时钟初始化、I/O口初始化、串口初始化、定时器初始化、传感器和执行器的初始化等。
-
主循环：在主循环中，系统不断采集传感器信号，处理用户输入，控制执行器以及实现蓝牙通信等功能。具体流程如下：
- 传感器信号采集：通过DHT11传感器采集宠物窝的温度和湿度数据，通过光敏电阻采集光线强度数据。
- 信号处理：对采集到的传感器信号进行处理，如滤波、校准等，以提高数据的准确性和稳定性。
- 执行器控制：根据处理后的传感器信号和用户输入，控制步进电机的转动实现投食，控制LED灯的开关实现照明，并在OLED显示屏上实时显示相关信息。
- 蓝牙通信：通过蓝牙模块与手机APP进行通信，接收来自APP的控制指令，并将系统的状态信息发送给APP。
-
中断服务程序：包括定时器中断服务程序和串口中断服务程序等。定时器中断服务程序用于实现定时投喂功能，串口中断服务程序用于处理蓝牙通信中的数据接收和发送。
（三）子程序设计
-
传感器数据采集子程序：负责采集DHT11传感器和光敏电阻的数据，并进行滤波、校准等处理。
-
执行器控制子程序：根据处理后的传感器信号和用户输入，控制步进电机的转动、LED灯的开关以及OLED显示屏的显示内容。
-
蓝牙通信子程序：负责蓝牙模块与手机APP之间的通信。包括蓝牙初始化子程序、数据发送子程序和数据接收子程序等。
-
定时投喂子程序：根据用户设置的自动投喂间隔时间，通过定时器中断服务程序实现定时投喂功能。
五、功能实现
（一）温湿度监测与显示
通过DHT11传感器实时监测宠物窝的温度和湿度，并将数据通过OLED显示屏实时显示。用户可以随时了解宠物窝的环境状况。
（二）投食控制
系统支持手动投食和自动投食两种模式。在手动模式下，用户可以通过手机APP或按键控制步进电机的转动，实现食物的投喂。在自动模式下，系统根据用户设置的自动投喂间隔时间，通过定时器中断服务程序实现定时投喂功能。
（三）灯光控制
利用光敏电阻监测环境变化，当光线变暗后，系统自动打开LED灯为宠物提供照明；当光线变亮后，系统自动关闭LED灯。用户也可以通过手机APP或按键手动控制灯光的开关。
（四）蓝牙通信与远程控制

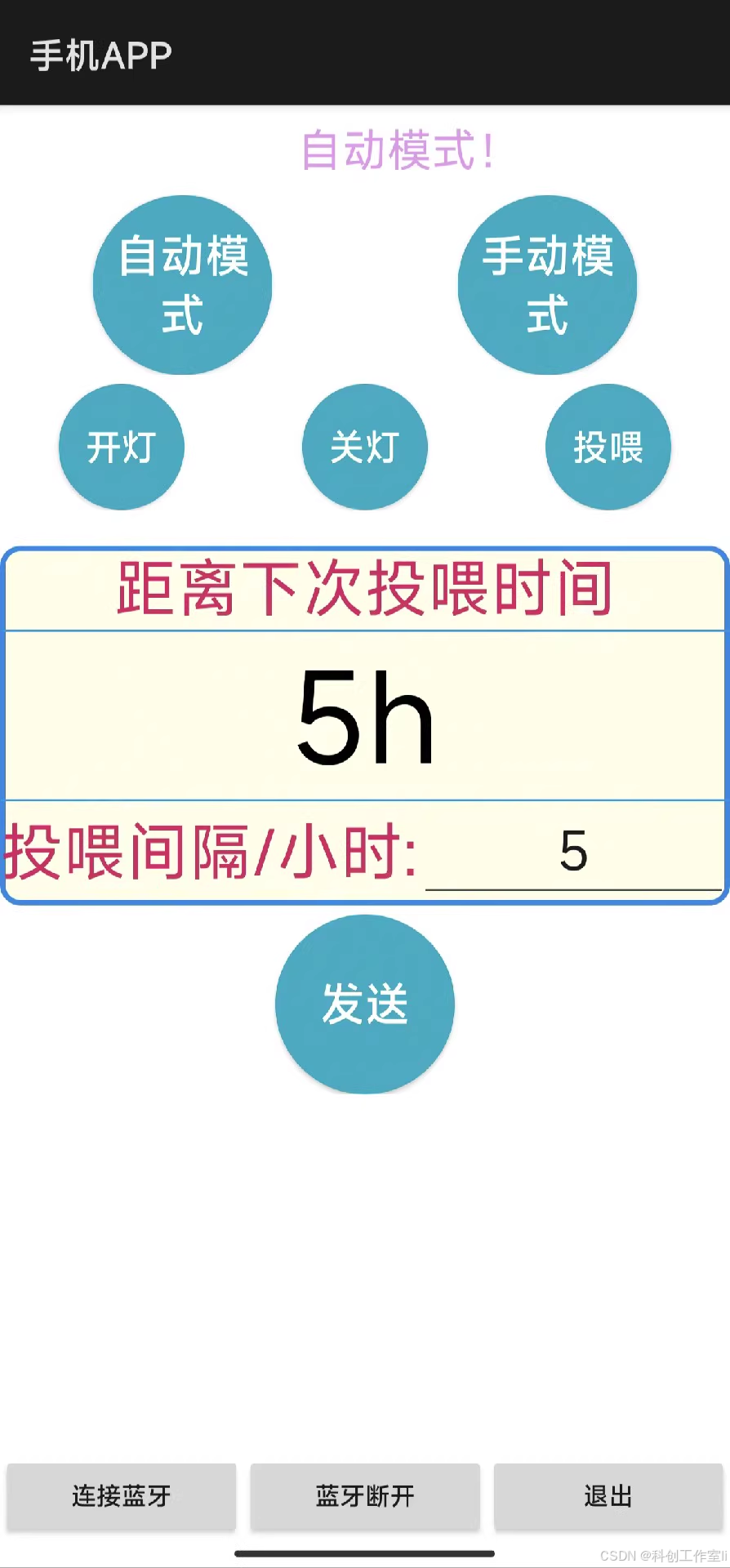

通过蓝牙模块实现STM32单片机与手机APP之间的无线通信。用户可以通过手机APP远程控制投食、开关灯及模式切换等功能，实现智能宠物喂食系统的便捷操作。
六、系统测试
（一）硬件测试
硬件测试主要包括各个功能模块的测试以及系统整体的联调测试。测试过程中需要使用万用表、示波器等测试工具对电路进行电压、电流、信号波形等方面的测试。具体测试步骤如下：
-
电源测试：测试电源电路的输出电压是否稳定，确保单片机及其他模块能够正常工作。
-
传感器测试：测试DHT11传感器和光敏电阻的输出信号是否正常，确保能够准确采集温度和湿度数据以及光线强度数据。
-
执行器测试：测试步进电机和LED灯是否能够正常工作，确保能够根据单片机的控制信号执行相应的动作。
-
通信测试：测试蓝牙模块是否能够正常与手机APP进行通信，确保能够接收和发送数据。
-
系统联调测试：将各个功能模块集成到系统中，进行整体联调测试，确保系统能够正常工作并实现所有功能。
（二）软件测试
软件测试主要包括各个子程序的测试以及系统整体的功能测试。测试过程中需要使用Keil uVision集成开发环境的调试工具对程序进行单步调试、断点调试等操作。具体测试步骤如下：
-
子程序测试：分别测试传感器数据采集子程序、执行器控制子程序、蓝牙通信子程序以及定时投喂子程序的功能是否正常。
-
功能测试：将各个子程序集成到主程序中，测试系统整体的功能是否正常。包括温湿度监测与显示、投食控制、灯光控制以及蓝牙通信与远程控制等功能。
-
边界测试：测试系统在各种边界条件下的性能和行为，如温度、湿度极值、光线强度极弱或极强等。
-
异常测试：测试系统在异常情况下的处理是否正确，如蓝牙连接中断、传感器故障等。
（三）测试结果分析
根据硬件测试和软件测试的结果，分析系统的性能和行为是否符合设计要求。如果发现问题或不足，需要及时调整硬件设计或软件算法，并进行再次测试验证。
七、系统优化与改进
（一）硬件优化
-
优化电源电路：采用更高效的稳压芯片和滤波电路，提高电源的稳定性和抗干扰能力。
-
优化传感器电路：采用更高精度的传感器和更合理的电路布局，提高数据采集的准确性和稳定性。
-
优化执行器电路：采用更高效的驱动电路和更可靠的执行器元件，提高执行器的响应速度和可靠性。
（二）软件优化
-
优化算法：采用更高效的算法和数据结构，提高程序的执行效率和响应速度。
-
增加功能：根据用户需求和市场反馈，增加更多的功能，如食物余量检测、投喂记录查询等。
-
改善用户体验：优化用户界面和交互设计，提高用户的使用体验和满意度。
八、结论与展望
（一）研究结论
本文设计并实现了一款基于STM32的智能宠物喂食系统，该系统能够实时监测宠物窝的温度、湿度，记录投喂食物的次数及自动投喂间隔时间，并通过OLED显示屏实时显示。系统利用光敏电阻监测环境变化，在自动模式下根据光线强度自动控制灯光开关。此外，系统支持通过手机APP进行远程控制，包括投喂、开关灯及模式切换等功能。通过硬件设计和软件编程，实现了系统的各项功能，并通过测试验证了系统的可行性和有效性。
（二）未来展望
随着物联网技术的不断发展，智能宠物喂食系统将迎来更加广阔的发展前景。未来，我们可以进一步优化和改进智能宠物喂食系统，提高其智能化水平和用户体验。例如，可以引入更多的传感器和执行器，实现更加精准的环境监测和食物投喂；可以开发更加智能的算法，实现更加个性化的喂养方案；还可以将智能宠物喂食系统与其他智能家居设备进行联动，实现更加智能化的家居环境。此外，我们还可以探索新的技术和方法，如机器学习、人工智能等，为智能宠物喂食系统带来更多的创新和发展机遇。
