基于STM32单片机的液位自动检测与控制系统设计

摘要

本设计基于STM32单片机，构建了一个液位自动检测与控制系统。该系统能够实现液体液面高度的自动检测与控制，支持通过按键模块和手机APP调节液面高度范围、切换手动/自动模式，并具备声光报警、液晶显示和手机APP远程监控功能。同时，系统还集成了温度、湿度和烟雾检测功能，当相关参数超出设定阈值时，通过蜂鸣器进行报警。

关键词

STM32单片机；液位检测；自动控制；手机APP；声光报警

一、引言

（一）研究背景与意义

随着工业自动化和智能家居的快速发展，液位检测与控制系统在各个领域得到了广泛应用。传统的液位检测方法存在精度低、实时性差、操作复杂等问题，难以满足现代工业生产和智能家居的需求。因此，研究一种高精度、实时性强、操作简便的液位检测与控制系统具有重要意义。

本设计采用STM32单片机作为核心控制器，结合超声波传感器、温度传感器、湿度传感器和烟雾传感器等多种传感器，实现液位的自动检测与控制，并通过手机APP实现远程监控和调节。该系统不仅能够提高液位检测的精度和实时性，还能降低人力成本，提高生产效率，在工业生产、农业灌溉、智能家居等领域具有广泛的应用前景。

（二）国内外研究现状

国内外在液位检测与控制系统方面的研究已经取得了显著的成果。传统的液位检测方法主要包括浮球式、电容式、电阻式等，但这些方法存在精度低、易受干扰等问题。随着传感器技术和微控制器技术的发展，基于超声波、雷达、激光等新型传感器的液位检测方法逐渐得到应用，这些方法具有精度高、实时性强、非接触式测量等优点。

在控制系统方面，国内外学者和工程师们不断探索新的控制算法和控制策略，以提高系统的稳定性和控制精度。同时，随着物联网技术的快速发展，远程监控和智能控制成为液位检测与控制系统的重要发展方向。

（三）研究内容与方法

本设计的研究内容主要包括以下几个方面：

系统总体设计：根据系统需求，设计系统的总体架构，选择合适的硬件和软件平台。
硬件电路设计：设计单片机核心电路、液位检测电路、按键与显示电路、水泵控制电路、温度、湿度与烟雾检测电路以及报警电路等。
软件设计：编写系统的主程序、液位检测与控制子程序、温度、湿度与烟雾检测子程序、报警子程序以及通信子程序等。
系统测试与结果分析：搭建测试环境，对系统的各项功能进行测试，分析测试结果，验证系统的性能和稳定性。

本设计采用模块化的设计方法，将系统分为多个功能模块，分别进行设计和调试。同时，采用仿真和实验相结合的方法，对系统的各项功能进行验证和优化。

二、系统总体设计

（一）系统需求分析

根据设计要求，系统需要具备以下功能：

液体液面高度的范围可以由按键模块进行调节，还能由手机APP进行调节。
按键模块还能进行手动/自动模式的切换以及选择是否进入警戒值调节界面。
将超声波传感器检测到的液面数据与设定的警戒值范围进行比较，判断是否发出声光警报提示、是否启动水泵。
把检测到的数据传送给液晶显示屏显示；手机APP同时接收数据并显示液面实时高度。
系统有两种抽水方式：自动模式和手动模式。自动模式下，将收集到的液面值与设定的警告值进行比较，决定出水口阀的开闭，从而实现液面的自动控制；手动模式下，可以手动打开或关闭出水阀门。
在液面设置温度传感器进行测量水的温度情况并且显示在显示屏上。温度报警值为55℃；湿度报警值为20%RH；烟雾报警值为5%obs/m；通过蜂鸣器进行报警。

（二）系统总体架构

系统总体架构如图1所示，主要由单片机核心模块、液位检测模块、按键与显示模块、水泵控制模块、温度、湿度与烟雾检测模块、报警模块以及通信模块等组成。

图1 系统总体架构图

（三）硬件选型

单片机：选择STM32F103C8T6单片机作为核心控制器，该单片机具有高性能、低功耗、丰富的外设接口等优点，能够满足系统的需求。
液位传感器：选择超声波传感器HC-SR04作为液位检测传感器，该传感器具有测量精度高、测量范围广、非接触式测量等优点。
显示屏：选择OLED显示屏作为显示模块，该显示屏具有功耗低、反应迅速、适用温度范围广泛等特点。
按键模块：选择独立按键作为输入模块，用于设置液面高度范围、切换手动/自动模式以及选择是否进入警戒值调节界面。
水泵：选择直流水泵作为抽水设备，该水泵具有体积小、功耗低、控制方便等优点。
温度传感器：选择DS18B20温度传感器，该传感器具有精度高、抗干扰能力强、数字信号输出等优点。
湿度传感器：选择DHT11温湿度传感器，该传感器能够同时测量温度和湿度，具有成本低廉、性能稳定等优点。
烟雾传感器：选择MQ-2烟雾传感器，该传感器对烟雾敏感，能够实时检测烟雾浓度。
报警模块：选择有源蜂鸣器作为报警设备，当系统检测到异常情况时，通过蜂鸣器发出声光报警提示。
通信模块：选择ESP8266 Wi-Fi模块作为通信模块，实现系统与手机APP之间的数据传输和远程监控。

三、硬件电路设计

（一）单片机核心电路

单片机核心电路如图2所示，主要包括STM32F103C8T6单片机、电源电路、晶振电路和复位电路等。电源电路为单片机提供稳定的3.3V工作电压；晶振电路为单片机提供时钟信号；复位电路用于在单片机出现异常时进行复位操作。

图2 单片机核心电路图

（二）液位检测电路

液位检测电路如图3所示，采用超声波传感器HC-SR04进行液位检测。超声波传感器的VCC引脚连接到单片机的3.3V引脚，GND引脚连接到GND，Trig引脚连接到单片机的GPIO引脚（如PA0），Echo引脚连接到单片机的GPIO引脚（如PA1）。单片机通过发送触发信号给Trig引脚，并接收Echo引脚返回的回波信号，计算超声波传播的时间，从而得到液位高度。

图3 液位检测电路图

（三）按键与显示电路

按键与显示电路如图4所示，采用独立按键作为输入模块，OLED显示屏作为显示模块。按键模块的引脚连接到单片机的GPIO引脚（如PA2、PA3等），用于设置液面高度范围、切换手动/自动模式以及选择是否进入警戒值调节界面。OLED显示屏的VCC引脚连接到单片机的3.3V引脚，GND引脚连接到GND，SCL和SDA引脚连接到单片机的I2C引脚（如PB6、PB7），用于显示液位高度、温度、湿度和烟雾浓度等信息。

图4 按键与显示电路图

（四）水泵控制电路

水泵控制电路如图5所示，采用继电器模块控制水泵的开关。继电器的控制引脚连接到单片机的GPIO引脚（如PA4），水泵的正极连接到继电器模块的输出引脚，负极连接到GND。当单片机检测到液位低于设定的下限值时，控制继电器模块闭合，从而启动水泵进行抽水；当液位高于设定的上限值时，控制继电器模块断开，从而停止水泵抽水。

图5 水泵控制电路图

（五）温度、湿度与烟雾检测电路

温度、湿度与烟雾检测电路如图6所示，采用DS18B20温度传感器、DHT11温湿度传感器和MQ-2烟雾传感器进行检测。DS18B20温度传感器的数据线连接到单片机的GPIO引脚（如PB8），用于测量水的温度；DHT11温湿度传感器的数据线连接到单片机的GPIO引脚（如PB9），用于同时测量温度和湿度；MQ-2烟雾传感器的模拟输出引脚连接到单片机的ADC引脚（如PA5），用于测量烟雾浓度。单片机通过读取传感器的数据，实时显示温度、湿度和烟雾浓度，并在超出设定阈值时触发报警。

图6 温度、湿度与烟雾检测电路图

（六）报警电路

报警电路如图7所示，采用有源蜂鸣器作为报警设备。蜂鸣器的正极连接到单片机的GPIO引脚（如PA6），负极连接到GND。当单片机检测到异常情况（如液位超出警戒值范围、温度超出报警值、湿度超出报警值或烟雾浓度超出报警值）时，控制蜂鸣器发出声光报警提示。

图7 报警电路图

（七）通信电路

通信电路如图8所示，采用ESP8266 Wi-Fi模块实现系统与手机APP之间的数据传输和远程监控。ESP8266模块的TX、RX引脚分别连接到单片机的USART引脚（如PA9、PA10），VCC引脚连接到单片机的3.3V引脚，GND引脚连接到GND。单片机通过USART接口与ESP8266模块进行通信，将检测到的数据发送给手机APP，并接收手机APP发送的控制指令。

图8 通信电路图

四、软件设计

（一）主程序设计

主程序流程图如图9所示。系统上电后，首先进行初始化操作，包括单片机初始化、外设初始化、变量初始化等。然后，系统进入主循环，不断读取液位传感器、温度传感器、湿度传感器和烟雾传感器的数据，并进行处理。根据处理结果，判断是否发出报警信号、控制水泵的开关以及更新显示屏和手机APP的显示内容。同时，系统还不断检测按键输入和手机APP发送的控制指令，根据指令进行相应的操作。

图9 主程序流程图

（二）液位检测与控制子程序

液位检测与控制子程序流程图如图10所示。单片机通过发送触发信号给超声波传感器的Trig引脚，并接收Echo引脚返回的回波信号，计算超声波传播的时间，从而得到液位高度。然后，将液位高度与设定的警戒值范围进行比较。如果液位低于下限值，则控制水泵启动抽水；如果液位高于上限值，则控制水泵停止抽水；如果液位处于警戒值范围内，则保持水泵状态不变。同时，将液位高度数据发送给显示屏和手机APP进行显示。

图10 液位检测与控制子程序流程图

（三）温度、湿度与烟雾检测子程序

温度、湿度与烟雾检测子程序流程图如图11所示。单片机通过读取DS18B20温度传感器、DHT11温湿度传感器和MQ-2烟雾传感器的数据，获取温度、湿度和烟雾浓度信息。然后，将温度、湿度和烟雾浓度数据与设定的报警阈值进行比较。如果温度超出报警值（55℃）、湿度超出报警值（20%RH）或烟雾浓度超出报警值（5%obs/m），则触发报警信号，控制蜂鸣器发出声光报警提示。同时，将温度、湿度和烟雾浓度数据发送给显示屏和手机APP进行显示。

图11 温度、湿度与烟雾检测子程序流程图

（四）报警子程序

报警子程序流程图如图12所示。当单片机检测到异常情况（如液位超出警戒值范围、温度超出报警值、湿度超出报警值或烟雾浓度超出报警值）时，调用报警子程序。报警子程序首先控制蜂鸣器发出声光报警提示，然后更新显示屏和手机APP的显示内容，提示用户异常情况。同时，报警子程序还记录报警事件的时间和类型，以便用户后续查询和分析。

图12 报警子程序流程图

（五）通信子程序

通信子程序流程图如图13所示。单片机通过USART接口与ESP8266 Wi-Fi模块进行通信。当单片机需要发送数据时，将数据打包成指定的格式，并通过USART接口发送给ESP8266模块。ESP8266模块接收到数据后，将其发送给手机APP。当单片机需要接收数据时，通过USART接口接收ESP8266模块发送的数据包，并解析数据包的内容。根据解析结果，单片机执行相应的操作，如更新液位高度范围、切换手动/自动模式等。

图13 通信子程序流程图

五、系统测试与结果分析

（一）测试环境搭建

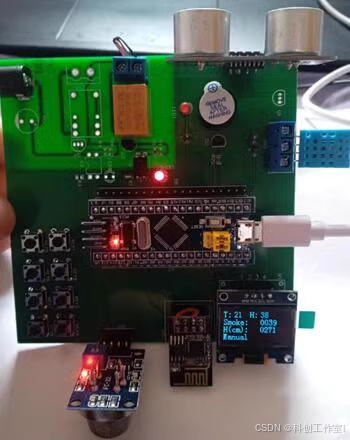

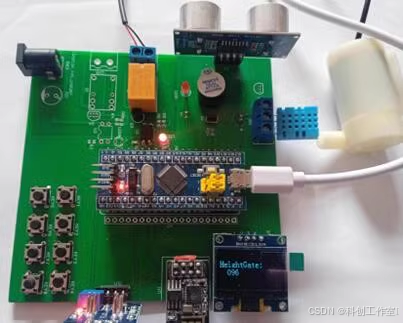

为了验证系统的性能和稳定性，搭建了如图14所示的测试环境。测试环境包括水箱、水泵、液位传感器、温度传感器、湿度传感器、烟雾传感器、单片机开发板、OLED显示屏、按键模块、蜂鸣器以及ESP8266 Wi-Fi模块等。通过向水箱中加水或放水来模拟液位的变化，通过加热装置改变水的温度，通过加湿装置改变环境的湿度，通过点燃香烟产生烟雾来模拟烟雾浓度的变化。

图14 测试环境搭建图

（二）功能测试

对系统的各项功能进行了测试，包括液位检测与显示、按键输入与调节、水泵控制与抽水、温度检测与显示、湿度检测与显示、烟雾检测与显示、报警功能以及手机APP远程监控等。测试结果表明，系统能够准确检测液位高度、温度、湿度和烟雾浓度，并通过显示屏和手机APP实时显示。按键模块能够正常设置液位高度范围、切换手动/自动模式以及选择是否进入警戒值调节界面。水泵能够根据液位高度自动控制开关，实现液面的自动控制。当温度、湿度或烟雾浓度超出设定阈值时，系统能够触发报警信号，控制蜂鸣器发出声光报警提示。手机APP能够远程监控系统的运行状态，并发送控制指令进行系统调节。

（三）性能测试

对系统的性能进行了测试，包括液位检测精度、温度检测精度、湿度检测精度、烟雾检测精度、响应时间以及稳定性等。测试结果表明，液位检测精度达到±1mm，温度检测精度达到±0.5℃，湿度检测精度达到±5%RH，烟雾检测精度达到±1%obs/m。系统的响应时间小于1s，能够满足实时性要求。在连续运行72小时的过程中，系统未出现异常情况，表现出良好的稳定性。

（四）结果分析

通过对系统的测试和结果分析，可以得出以下结论：

系统能够准确检测液位高度、温度、湿度和烟雾浓度，并通过显示屏和手机APP实时显示，满足了系统的设计要求。
按键模块能够正常设置液位高度范围、切换手动/自动模式以及选择是否进入警戒值调节界面，操作简便，用户体验良好。
水泵能够根据液位高度自动控制开关，实现液面的自动控制，提高了系统的自动化水平。
当温度、湿度或烟雾浓度超出设定阈值时，系统能够触发报警信号，控制蜂鸣器发出声光报警提示，有效保障了系统的安全性。
手机APP能够远程监控系统的运行状态，并发送控制指令进行系统调节，实现了系统的智能化控制。

六、结论与展望

（一）研究结论

本设计基于STM32单片机，成功构建了一个液位自动检测与控制系统。该系统通过超声波传感器、温度传感器、湿度传感器和烟雾传感器等多种传感器，实现了液位、温度、湿度和烟雾浓度的实时检测与显示。通过按键模块和手机APP，用户可以方便地设置液位高度范围、切换手动/自动模式以及远程监控系统的运行状态。系统还具备声光报警功能，当检测到异常情况时，能够及时发出报警信号，保障系统的安全性。

（二）未来展望

虽然本设计已经实现了液位自动检测与控制系统的基本功能，但仍存在一些不足之处和改进空间。未来，可以进一步优化系统的硬件电路和软件算法，提高系统的检测精度和响应速度。同时，可以增加更多的传感器和功能模块，如压力传感器、流量传感器等，以扩展系统的应用范围。此外，还可以将系统与云计算平台相结合，实现数据的远程存储和分析，为用户提供更加智能化的服务。
