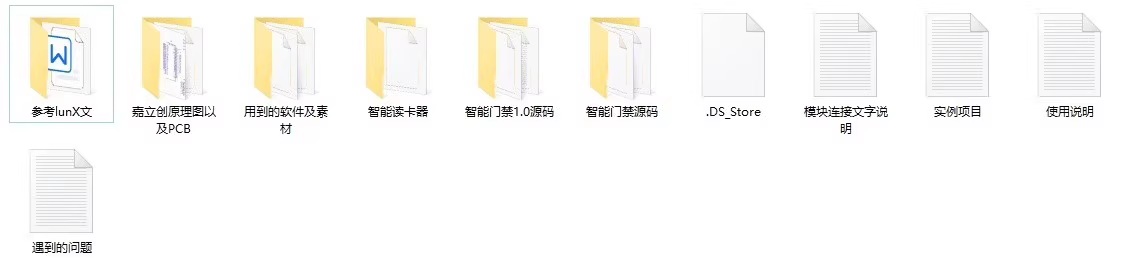

基于STM32智能门禁锁系统的智能家居系统设计与实现（代码+原理图+PCB+全部资料）

基于STM32智能门禁锁系统的智能家居系统设计与实现

摘要：本文设计并实现了一种基于STM32F103单片机的智能门禁锁系统，该系统集成了RFID刷卡、键盘输入、指纹识别、OLED显示、蜂鸣器报警以及继电器控制等功能。系统支持指纹、密码、RFID三种开锁方式，并具备删除用户信息、断电保存数据等特性。通过4x4矩阵键盘进行输入操作，OLED显示屏实时显示系统状态，继电器控制门锁开关，蜂鸣器和LED灯提供报警和提示功能。该系统不仅提高了门禁系统的智能化水平，还为智能家居系统提供了安全可靠的入口控制解决方案。

关键词：STM32F103；智能门禁锁系统；RFID；指纹识别；OLED显示；蜂鸣器报警

一、引言

随着智能家居概念的普及和物联网技术的发展，智能门禁锁系统作为智能家居的重要组成部分，正逐渐受到人们的关注。传统的门禁系统往往功能单一，操作不便，且安全性较低。而基于STM32的智能门禁锁系统，通过集成多种身份验证方式、显示模块、报警模块以及控制模块，实现了门禁系统的智能化和便捷化。本文旨在设计并实现一种基于STM32F103单片机的智能门禁锁系统，为智能家居系统提供安全可靠的入口控制解决方案。

二、系统总体设计

2.1 系统功能需求

本系统旨在实现以下主要功能：

1. 多种开锁方式：同时支持指纹、密码、RFID三种开锁方式，提高门禁系统的灵活性和便捷性。
2. 用户信息管理：支持添加、删除用户信息，包括指纹、密码和RFID卡信息，方便管理员对用户进行管理。
3. 断电保存功能：系统具备断电保存数据的能力，确保在断电情况下用户信息不会丢失。
4. 人机交互界面：采用4x4矩阵键盘进行输入操作，OLED显示屏实时显示系统状态和操作结果，提高用户体验。
5. 报警与提示功能：当开锁失败或发生异常情况时，蜂鸣器发出报警声，LED灯闪烁提示，增强系统的安全性。
6. 继电器控制门锁：通过继电器控制门锁的开关，实现门禁系统的自动化控制。

2.2 系统硬件设计

系统硬件主要由以下几个部分组成：

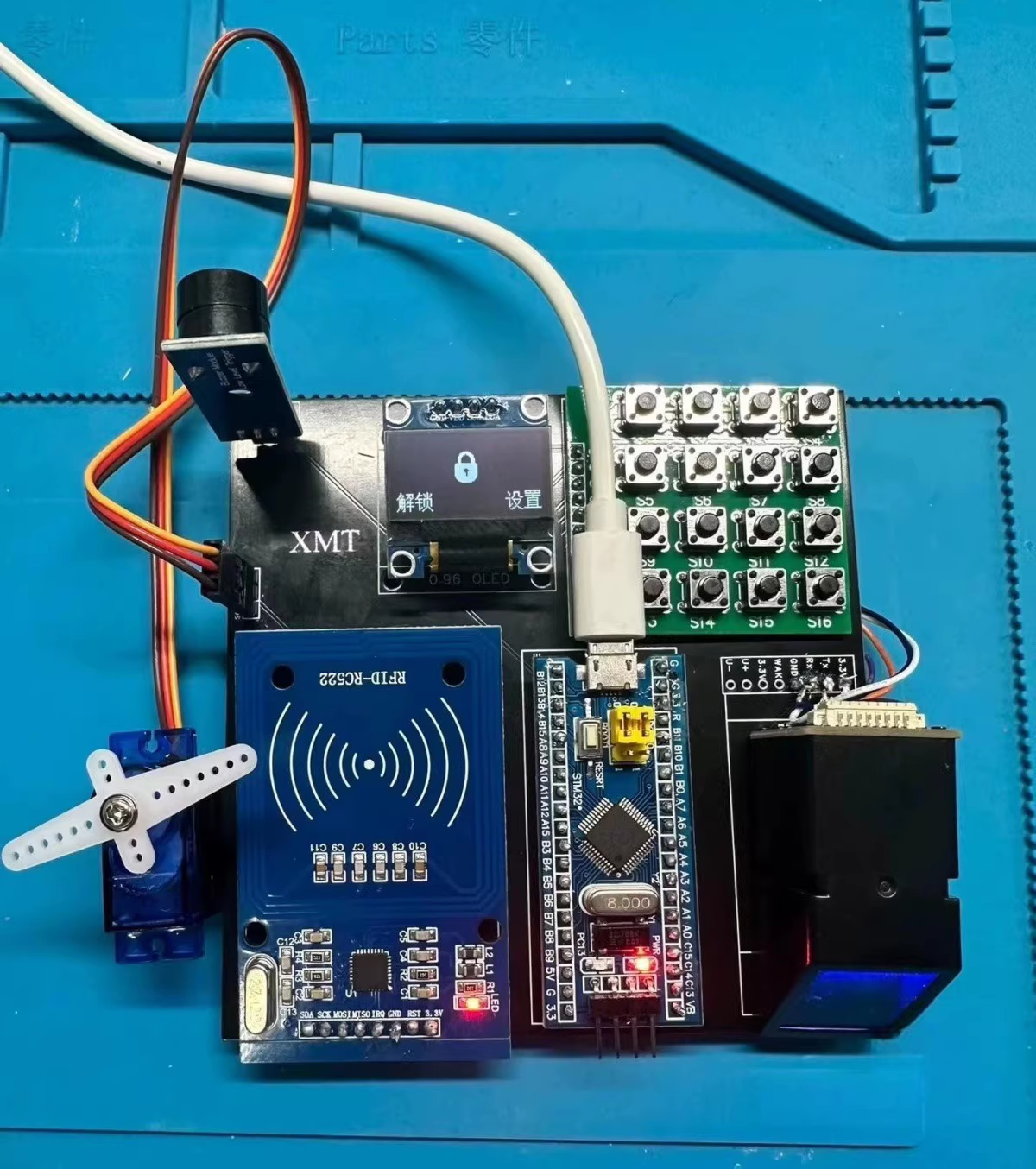

1. CPU模块：采用STM32F103单片机作为系统的核心控制器，负责处理各种输入信号、控制输出设备以及管理用户信息等。
2. 电源模块：为系统提供稳定的工作电压，包括单片机、传感器、执行器等各个模块的供电。
3. 复位电路：在系统出现异常或需要重启时，提供复位信号，使系统恢复正常工作状态。
4. 振荡电路：为单片机提供时钟信号，确保系统能够稳定运行。
5. 读卡模块：采用RC522射频卡读卡器，用于读取RFID卡信息，实现刷卡开门功能。
6. 指纹识别模块：用于采集和识别用户指纹信息，实现指纹识别开门功能。
7. 显示模块：采用OLED显示屏，实时显示系统状态、操作结果以及用户信息等。
8. 按键模块：采用4x4矩阵键盘，用于用户输入密码、选择操作等功能。
9. 蜂鸣器报警电路：当开锁失败或发生异常情况时，发出报警声，提醒用户注意。
10. 继电器电路：通过继电器控制门锁的开关，实现门禁系统的自动化控制。
11. LED灯提示电路：当系统处于不同状态时，LED灯闪烁或常亮，提供视觉提示。

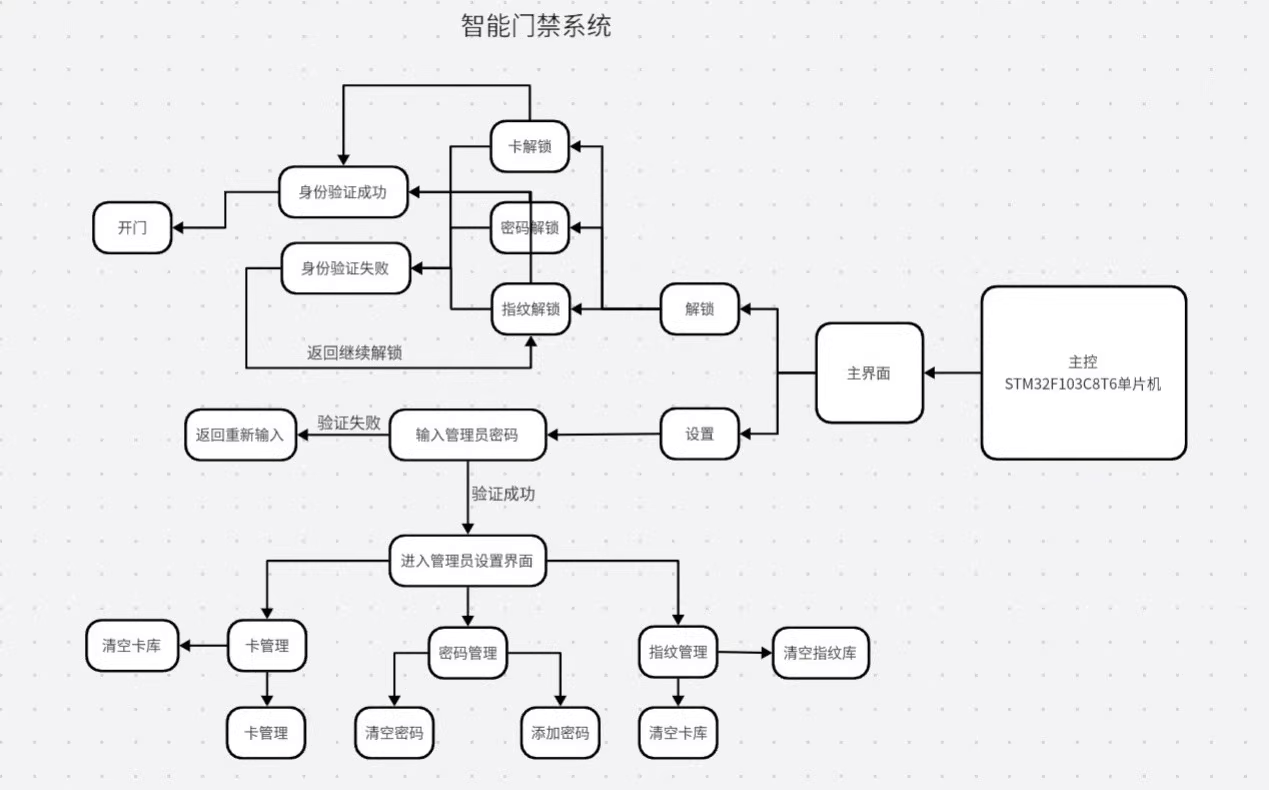

2.3 系统软件设计

系统软件设计主要包括以下几个部分：

1. 初始化程序：在系统上电或复位时，对各个模块进行初始化设置，确保系统能够正常工作。
2. 主程序循环：不断检测各个输入信号（如按键输入、RFID卡输入、指纹输入等），并根据输入信号执行相应的处理逻辑。
3. 用户信息管理程序：负责添加、删除用户信息，包括指纹、密码和RFID卡信息，以及断电保存和恢复用户信息等功能。
4. 开锁程序：根据用户输入的指纹、密码或RFID卡信息，判断用户身份是否合法，并控制继电器开关门锁。
5. 显示程序：将系统状态、操作结果以及用户信息等实时显示在OLED显示屏上。
6. 报警与提示程序：当开锁失败或发生异常情况时，控制蜂鸣器发出报警声，LED灯闪烁提示。

三、系统硬件实现

3.1 CPU模块

STM32F103单片机是系统的核心控制器，具有高性能、低功耗、丰富的外设资源等优点。本系统采用STM32F103C8T6型号的单片机，其内置Flash存储器容量为64KB，SRAM容量为20KB，能够满足系统存储和运行的需求。

3.2 电源模块

电源模块为系统提供稳定的工作电压。本系统采用LM2596降压芯片，将输入电压转换为系统所需的3.3V稳定电压。同时，设计独立的电源指示灯，实时监测电源状态。

3.3 复位电路

复位电路在系统出现异常或需要重启时提供复位信号。本系统采用简单的RC复位电路，当按下复位按钮时，电容放电，使单片机复位引脚拉低，实现系统复位。

3.4 振荡电路

振荡电路为单片机提供时钟信号。本系统采用外部8MHz无源晶振，通过内部PLL锁相环倍频至72MHz，为单片机提供精确的时钟源。

3.5 读卡模块

读卡模块采用RC522射频卡读卡器，用于读取RFID卡信息。RC522读卡器支持Mifare One S50、S70等类型的RFID卡，通信接口为SPI接口。本系统通过SPI接口将RC522读卡器与STM32单片机连接，实现RFID卡的读取功能。

3.6 指纹识别模块

指纹识别模块用于采集和识别用户指纹信息。本系统采用AS608指纹识别模块，该模块具有高性能、低功耗、易于集成等优点。AS608指纹识别模块通过UART接口与STM32单片机通信，实现指纹的采集、存储和识别功能。

3.7 显示模块

显示模块采用OLED显示屏，实时显示系统状态、操作结果以及用户信息等。本系统采用0.96寸的OLED显示屏，分辨率为128x64，通信接口为I2C接口。通过I2C接口将OLED显示屏与STM32单片机连接，实现显示功能。

3.8 按键模块

按键模块采用4x4矩阵键盘，用于用户输入密码、选择操作等功能。4x4矩阵键盘通过GPIO接口与STM32单片机连接，通过扫描键盘的方式获取用户输入。

3.9 蜂鸣器报警电路

蜂鸣器报警电路用于当开锁失败或发生异常情况时发出报警声。本系统采用有源蜂鸣器，通过GPIO接口控制蜂鸣器的开关。当需要报警时，将对应的GPIO引脚置低电平，使蜂鸣器发声。

3.10 继电器电路

继电器电路用于控制门锁的开关。本系统采用单刀双掷继电器，通过GPIO接口控制继电器的开关状态。当需要开门时，将对应的GPIO引脚置高电平，使继电器吸合，门锁打开；当需要关门时，将对应的GPIO引脚置低电平，使继电器释放，门锁关闭。

3.11 LED灯提示电路

LED灯提示电路用于当系统处于不同状态时提供视觉提示。本系统采用两个LED灯，分别表示系统状态和门锁状态。通过GPIO接口控制LED灯的开关状态，当系统处于不同状态时，LED灯闪烁或常亮以提供提示。

四、系统软件实现

4.1 初始化程序

初始化程序在系统上电或复位时执行，对各个模块进行初始化设置。初始化程序主要包括以下几个部分：

1. 系统时钟初始化：配置系统时钟为72MHz，确保系统能够高速运行。
2. GPIO初始化：配置各个GPIO引脚的功能和模式，如输入、输出、复用功能等。
3. 外设初始化：初始化各个外设模块，如SPI、UART、I2C、ADC等。
4. 用户信息初始化：从Flash存储器中读取用户信息，包括指纹、密码和RFID卡信息，并加载到内存中。

4.2 主程序循环

主程序循环不断检测各个输入信号，并根据输入信号执行相应的处理逻辑。主程序循环主要包括以下几个部分：

1. 按键检测：检测4x4矩阵键盘的输入信号，判断用户是否输入密码或选择操作。
2. RFID卡检测：检测RC522读卡器的输入信号，判断是否有RFID卡靠近并读取卡信息。
3. 指纹检测：检测AS608指纹识别模块的输入信号，判断用户是否进行指纹采集和识别。
4. 开锁处理：根据用户输入的指纹、密码或RFID卡信息，判断用户身份是否合法，并控制继电器开关门锁。
5. 显示更新：将系统状态、操作结果以及用户信息等实时更新到OLED显示屏上。
6. 报警与提示处理：当开锁失败或发生异常情况时，控制蜂鸣器发出报警声，LED灯闪烁提示。

4.3 用户信息管理程序

用户信息管理程序负责添加、删除用户信息，以及断电保存和恢复用户信息等功能。用户信息管理程序主要包括以下几个部分：

1. 用户信息添加：通过按键输入或RFID卡读取等方式添加新用户信息，包括指纹、密码和RFID卡信息，并存储到Flash存储器中。
2. 用户信息删除：通过按键输入或RFID卡读取等方式删除已有用户信息，并从Flash存储器中清除相关信息。
3. 用户信息保存：在系统正常运行过程中，将用户信息保存到Flash存储器中，确保在断电情况下用户信息不会丢失。
4. 用户信息恢复：在系统上电或复位时，从Flash存储器中读取用户信息，并加载到内存中。

4.4 开锁程序

开锁程序根据用户输入的指纹、密码或RFID卡信息，判断用户身份是否合法，并控制继电器开关门锁。开锁程序主要包括以下几个部分：

1. 指纹开锁：通过AS608指纹识别模块采集用户指纹信息，并与存储的指纹信息进行比对。如果比对成功，则控制继电器开门。
2. 密码开锁：通过4x4矩阵键盘输入用户密码，并与存储的密码信息进行比对。如果比对成功，则控制继电器开门。
3. RFID开锁：通过RC522读卡器读取RFID卡信息，并与存储的RFID卡信息进行比对。如果比对成功，则控制继电器开门。

4.5 显示程序

显示程序将系统状态、操作结果以及用户信息等实时显示在OLED显示屏上。显示程序主要包括以下几个部分：

1. 初始化OLED显示屏：配置OLED显示屏的参数，如分辨率、亮度等。
2. 显示系统状态：显示系统当前的工作状态，如待机、开锁、报警等。
3. 显示操作结果：显示用户输入的操作结果，如开锁成功、开锁失败等。
4. 显示用户信息：显示当前用户的指纹、密码和RFID卡信息等信息。

4.6 报警与提示程序

报警与提示程序当开锁失败或发生异常情况时控制蜂鸣器发出报警声，LED灯闪烁提示。报警与提示程序主要包括以下几个部分：

1. 报警条件判断：判断系统是否满足报警条件，如开锁失败、非法操作等。
2. 报警声控制：当满足报警条件时，控制蜂鸣器发出报警声。
3. LED灯提示控制：当满足报警条件时，控制LED灯闪烁提示。

五、系统测试与结果分析

5.1 系统测试

为了验证本系统的性能和可靠性，进行了以下测试：

1. 功能测试：分别测试指纹开锁、密码开锁、RFID开锁、用户信息管理、显示功能、报警与提示功能等是否正常工作。通过模拟不同的用户输入和操作场景，观察系统是否能够准确识别用户身份并控制门锁开关。
2. 性能测试：测试系统的响应速度、准确性以及稳定性等性能指标。通过多次重复测试，统计系统的响应时间、识别准确率以及运行稳定性等数据，并进行分析和评估。
3. 断电测试：测试系统在断电情况下是否能够保存用户信息并在上电后恢复。通过模拟断电和上电操作，观察系统是否能够正常保存和恢复用户信息。

5.2 结果分析

经过测试，本系统能够准确地识别用户身份并根据输入信号控制门锁开关。指纹开锁、密码开锁和RFID开锁功能均能够正常工作，识别准确率较高。用户信息管理功能能够方便地添加、删除用户信息，并在断电情况下保存和恢复用户信息。显示功能能够实时显示系统状态、操作结果以及用户信息等，界面友好且易于操作。报警与提示功能能够在开锁失败或发生异常情况时及时发出报警声和LED灯提示，增强系统的安全性。在性能测试方面，系统的响应速度较快、准确性较高且运行稳定。在断电测试方面，系统能够正常保存和恢复用户信息，确保用户数据的安全性。

六、结论与展望

6.1 结论

本文设计并实现了一种基于STM32F103单片机的智能门禁锁系统，该系统集成了RFID刷卡、键盘输入、指纹识别、OLED显示、蜂鸣器报警以及继电器控制等功能。通过系统测试验证了系统的性能和可靠性，表明该系统能够准确地识别用户身份并根据输入信号控制门锁开关。同时，系统还支持用户信息管理、显示功能、报警与提示功能等，提高了门禁系统的智能化水平和用户体验。该系统不仅适用于家庭、办公室等场所的门禁控制，还可以作为智能家居系统的重要组成部分，为智能家居系统提供安全可靠的入口控制解决方案。

6.2 展望

虽然本系统已经实现了智能门禁锁系统的基本功能，但仍存在一些不足之处和改进空间。例如，可以进一步优化系统的算法以提高识别的准确性和稳定性；可以增加更多的传感器类型以扩大系统的监测范围；可以设计更加人性化的用户界面以提高用户体验等。此外，还可以考虑将本系统与其他智能家居系统进行集成，实现更加智能化的家居控制。例如，可以将门禁系统与智能安防系统、智能照明系统等集成，实现家居环境的全面智能化控制。未来，我们将继续对系统进行改进和完善，以提高其性能和可靠性，并探索其在更多领域的应用。
