基于 STM32 物联网智能鱼缸智能家居系统设计
摘要：本文设计了一种基于 STM32F103C8T6 单片机的物联网智能鱼缸智能家居系统。该系统利用 ESP8266 01S WiFi 模块实现与手机的通信，具备温度测量显示、浊度超标报警、温度自动控制、自动定时补氧控制、自动定时喂食控制以及手机远程控制和参数修改等功能。通过硬件设计与软件编程相结合，实现了鱼缸环境的智能化监测与控制，提高了鱼缸养护的便捷性和科学性。
关键词：STM32F103C8T6；ESP8266 01S；物联网；智能鱼缸；智能家居
一、引言
随着人们生活水平的提高，对家居生活的品质和舒适度要求也越来越高。智能鱼缸作为智能家居的一部分，能够为人们提供更加便捷、科学的鱼缸养护方式。传统的鱼缸养护需要人工定期监测水质、温度、喂食和补氧等，不仅耗费时间和精力，而且容易出现疏忽导致鱼缸环境恶化。基于 STM32 的物联网智能鱼缸系统，通过传感器实时监测鱼缸环境参数，利用单片机进行数据处理和控制，并通过 WiFi 模块实现与手机的通信，实现了鱼缸的智能化管理。
二、系统总体设计
2.1 系统需求分析
本智能鱼缸系统需要具备以下功能：
- 温度测量显示：实时测量鱼缸内水温并显示。
- 浊度测量报警：当鱼缸内水质浊度超过设定阈值时，发出报警信号，提醒主人更换水。
- 温度自动控制：根据设定的温度范围，自动控制加热或制冷设备，保持鱼缸内水温稳定。
- 自动定时补氧控制：按照设定的时间间隔，自动开启和关闭增氧泵，为鱼缸提供充足的氧气。
- 自动定时喂食控制：按照设定的时间间隔，自动投放鱼食，保证鱼儿的正常进食。

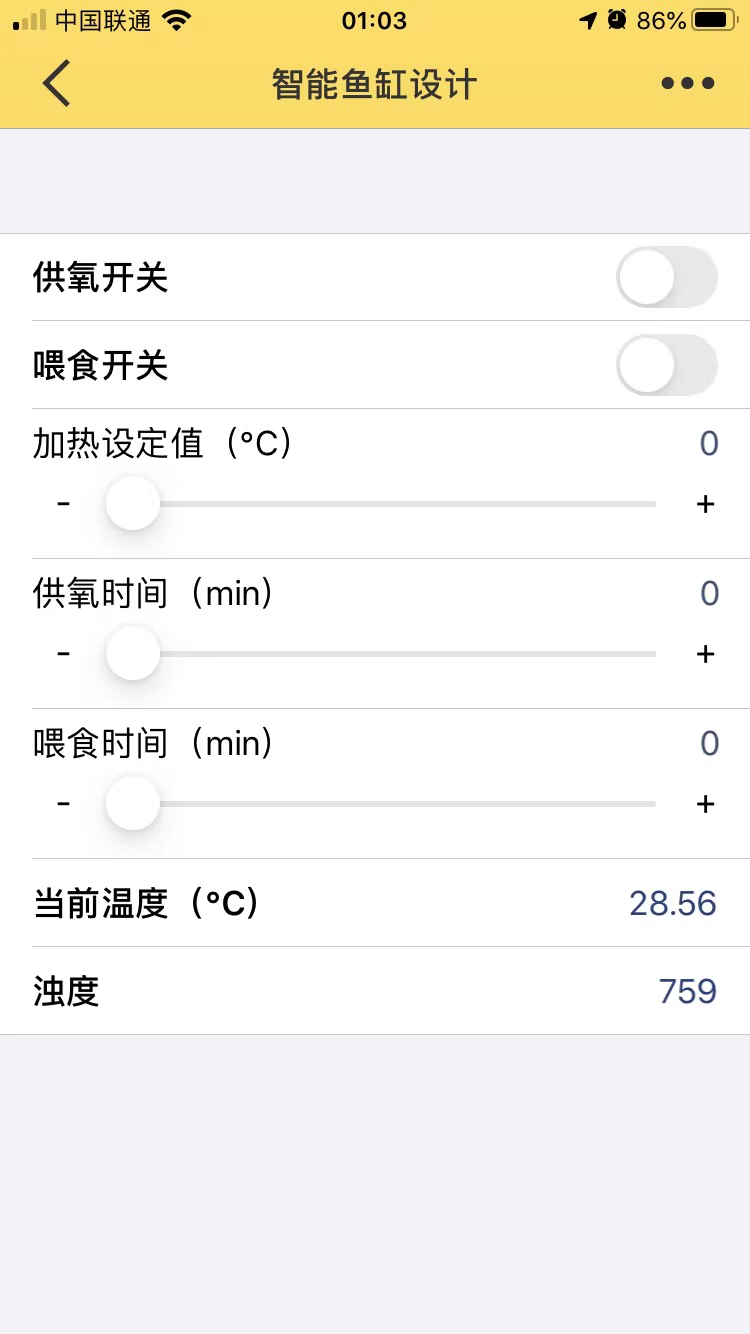

- 手机远程控制：通过手机 APP 远程查看鱼缸内的情况，并控制鱼缸设备的开关。
- 参数修改：通过手机 APP 修改自动喂食和供氧的时间参数。
2.2 系统总体架构
系统总体架构如图 1 所示。系统以 STM32F103C8T6 单片机为核心控制器，通过传感器模块采集鱼缸内的温度、浊度等环境参数，经过单片机处理后，控制加热/制冷设备、增氧泵、喂食器等执行机构。同时，单片机通过 ESP8266 01S WiFi 模块与手机进行通信，实现远程控制和参数修改。
<img src="https://example.com/smart_aquarium_architecture.png" />
图 1 系统总体架构图
2.3 模块功能划分
- STM32F103C8T6 单片机：作为系统的核心控制器，负责数据处理、逻辑控制和通信管理。
- 传感器模块：包括温度传感器和浊度传感器，用于采集鱼缸内的环境参数。
- 执行机构：包括加热/制冷设备、增氧泵、喂食器等，根据单片机的控制指令执行相应的操作。
- ESP8266 01S WiFi 模块：实现单片机与手机之间的无线通信，传输数据和指令。
- 显示模块：用于显示鱼缸内的温度等信息。
- 报警模块：当浊度超过阈值时，发出报警信号。

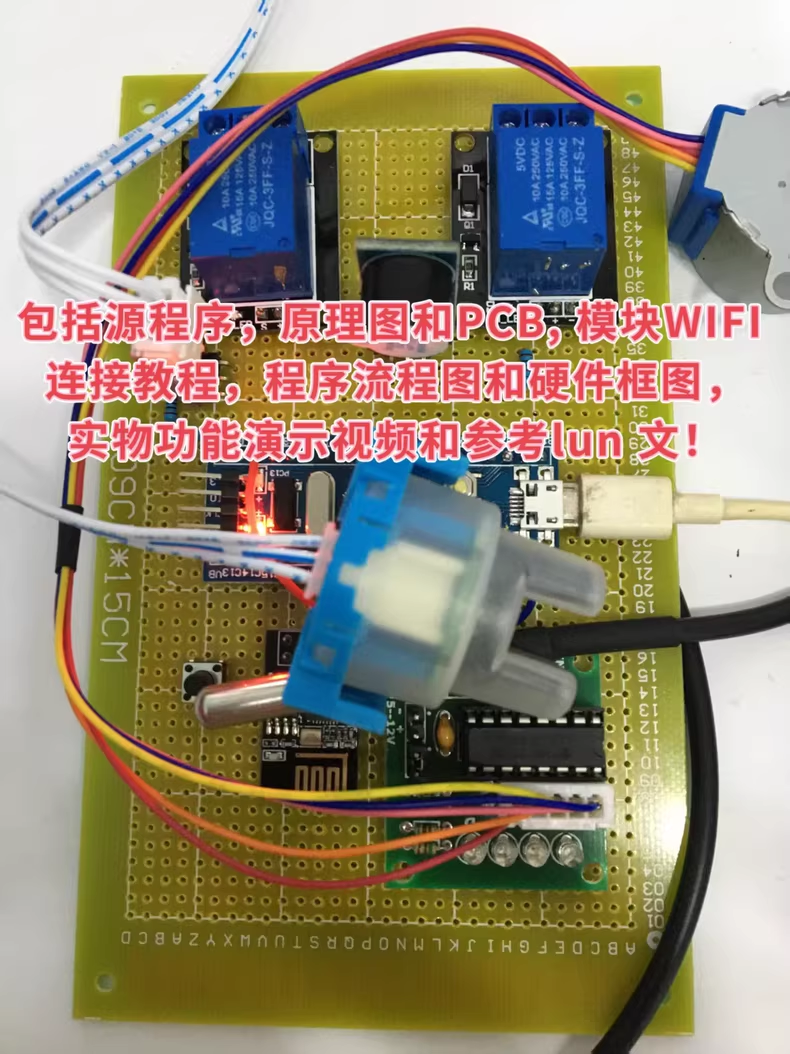

三、硬件设计
3.1 STM32F103C8T6 单片机最小系统
STM32F103C8T6 单片机最小系统包括电源电路、时钟电路、复位电路和调试接口电路。电源电路为单片机提供稳定的工作电压，时钟电路为单片机提供时钟信号，复位电路用于单片机的复位操作，调试接口电路用于程序的下载和调试。
3.2 传感器模块
- 温度传感器：选用 DS18B20 数字温度传感器，它具有测量精度高、抗干扰能力强等优点。DS18B20 通过单总线接口与 STM32 单片机连接，单片机通过发送特定的指令读取温度数据。
- 浊度传感器：选用浊度传感器模块，其输出为模拟信号。通过 ADC（模数转换器）将模拟信号转换为数字信号，然后单片机读取数字信号并进行处理，得到浊度值。
3.3 执行机构
- 加热/制冷设备：采用继电器控制加热棒和制冷片的通断。单片机通过输出高低电平控制继电器的开关，从而实现对加热/制冷设备的控制。
- 增氧泵：同样采用继电器控制增氧泵的开关，根据设定的时间间隔自动控制增氧泵的运行。
- 喂食器：设计一个简单的喂食器，通过步进电机控制鱼食的投放。单片机控制步进电机的转动角度和速度，实现精确的鱼食投放。
3.4 ESP8266 01S WiFi 模块
ESP8266 01S 是一款低功耗的 WiFi 模块，支持 STA（站点）和 AP（接入点）两种工作模式。在本系统中，将其配置为 STA 模式，连接到家庭 WiFi 网络，实现与手机的通信。ESP8266 01S 通过 UART 接口与 STM32 单片机连接，单片机通过串口发送 AT 指令与 WiFi 模块进行通信。
3.5 显示模块
选用 LCD1602 液晶显示屏，用于显示鱼缸内的温度、浊度等信息。LCD1602 通过 I2C 接口与 STM32 单片机连接，减少了 GPIO 引脚的使用。
3.6 报警模块
采用有源蜂鸣器作为报警模块，当浊度超过阈值时，单片机输出高电平驱动蜂鸣器发出报警声。
四、软件设计
4.1 开发环境介绍
使用 Keil MDK 作为开发环境，Keil MDK 是一款功能强大的集成开发环境，支持 STM32 系列单片机的软件开发。它提供了丰富的库函数和工具链，方便用户进行程序编写、编译和下载。
4.2 主程序设计
主程序是系统的核心部分，负责初始化各硬件模块、循环检测传感器数据、根据数据进行相应的控制操作以及与 WiFi 模块进行通信。主程序的流程如图 2 所示。
<img src="https://example.com/main_program_flowchart_aquarium.png" />
图 2 主程序流程图
4.3 各模块软件实现
- 传感器数据采集
- 温度传感器：通过单总线协议与 DS18B20 进行通信，发送初始化指令、ROM 指令和功能指令，读取温度数据并进行处理。
- 浊度传感器：配置 ADC 通道，读取浊度传感器输出的模拟信号转换后的数字值，根据传感器的特性曲线将数字值转换为浊度值。
- 执行机构控制
- 加热/制冷设备：根据设定的温度范围和当前温度值，判断是否需要开启或关闭加热/制冷设备，通过控制继电器的开关实现。
- 增氧泵：利用定时器中断实现自动定时补氧控制，按照设定的时间间隔开启和关闭增氧泵。
- 喂食器：通过控制步进电机的转动实现鱼食的投放，根据设定的喂食时间和食量进行精确控制。
- WiFi 通信
- 初始化 WiFi 模块：配置 ESP8266 01S 的工作模式、连接的家庭 WiFi 网络名称和密码等参数。
- 数据发送和接收：通过 UART 接口向 WiFi 模块发送 AT 指令，实现数据的发送和接收。例如，将传感器数据发送到手机 APP，接收手机 APP 发送的控制指令和参数修改指令。
- 显示和报警
- 显示模块：将温度、浊度等信息显示在 LCD1602 液晶显示屏上。
- 报警模块：当浊度超过阈值时，驱动蜂鸣器发出报警声。
五、系统调试与测试
5.1 硬件调试
在硬件焊接完成后，首先检查电路连接是否正确，包括电源连接、信号连接等。然后使用万用表等工具测量各模块的工作电压和信号电平，确保硬件电路正常工作。对传感器模块进行单独测试，检查其输出信号是否正常。
5.2 软件调试
使用 Keil MDK 开发环境对程序进行编译和下载，通过串口调试助手等工具监控程序的运行状态和输出信息。对传感器数据采集、执行机构控制、WiFi 通信等各个功能模块进行单独调试，确保每个模块都能正常工作。
5.3 系统联调
将硬件电路和软件程序结合起来进行系统联调。测试系统的各项功能是否正常，包括温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制、手机远程控制和参数修改等。对系统的稳定性和可靠性进行测试，确保系统能够长时间稳定运行。
5.4 测试结果分析
经过系统调试与测试，本智能鱼缸系统能够正常工作，并满足设计要求。各硬件模块之间能够正常通信和协同工作，软件程序能够正确控制各硬件模块实现相应的功能。温度测量显示准确，浊度测量报警灵敏，温度自动控制稳定，自动定时补氧和喂食控制精确，手机远程控制和参数修改功能正常。
六、结论与展望
6.1 研究结论
本文设计的基于 STM32 的物联网智能鱼缸智能家居系统，实现了鱼缸环境的智能化监测与控制。通过传感器实时采集鱼缸内的温度、浊度等环境参数，利用单片机进行数据处理和控制，并通过 WiFi 模块实现与手机的通信，实现了远程控制和参数修改。系统具有温度测量显示、浊度测量报警、温度自动控制、自动定时补氧控制、自动定时喂食控制等功能，提高了鱼缸养护的便捷性和科学性。
6.2 未来展望
虽然本智能鱼缸系统已经实现了基本功能，但仍有许多可以改进和拓展的地方。例如，可以增加更多的传感器，如酸碱度传感器、溶解氧传感器等，更全面地监测鱼缸环境。可以优化控制算法，提高温度控制、喂食控制等的精度和稳定性。还可以将系统与智能家居平台进行集成，实现更加智能化的家居管理。未来，随着物联网技术的不断发展和智能家居市场的不断扩大，智能鱼缸系统将具有更加广阔的应用前景。
