基于STM32的智能防火防盗短信报警系统(全部资料)

基于STM32的智能防火防盗短信报警系统

摘要:本文设计了一种基于STM32的智能防火防盗短信报警系统,该系统集成了温湿度传感器、光照强度传感器、可燃气体传感器、烟雾传感器、火焰传感器、人体红外传感器和门磁传感器共7个传感器。系统能够实时检测室内环境参数和异常情况,如温湿度、光照强度、可燃气体浓度、烟雾浓度、火焰信号、人体信号和门磁信号等,并将检测数据实时显示在屏幕上。当检测到异常情况时,系统会触发相应的报警机制,包括在屏幕上显示报警信息、发送报警短信,以及根据不同类型的异常情况控制水泵、风扇和LED灯等设备。此外,系统还提供了按键调节报警阈值的功能,以满足不同用户的需求。

关键词:STM32;智能防火防盗;短信报警;传感器

一、引言

随着人们生活水平的提高,对室内安全的需求也越来越高。火灾、燃气泄露和盗窃等安全事故时有发生,给人们的生命财产安全带来了严重威胁。传统的防火防盗系统大多功能单一,无法实现多参数的实时监测和综合报警。基于STM32的智能防火防盗短信报警系统结合了多种传感器技术和短信通信技术,能够实时监测室内环境参数和异常情况,并及时发出报警信息,为人们的室内安全提供了有力保障。

二、系统总体设计

2.1 系统功能概述

本系统主要实现以下功能:

  1. 实时检测室内温湿度、光照强度、可燃气体浓度、烟雾浓度,并将检测数据实时显示在屏幕上。当这些参数超过设定的阈值时,触发超限报警。
  2. 检测火焰信号、人体信号和门磁信号,当检测到异常情况时,触发异常报警。
  3. 当光照强度小于设定的阈值且检测到有人时,自动打开LED灯。
  4. 当发生火灾、燃气泄露或有人闯入时,在屏幕上显示相关报警信息,并通过短信模块发送报警短信到用户手机。
  5. 发生火灾时,自动开启水泵进行灭火。
  6. 发生燃气泄露时,自动开启风扇进行通风换气。
  7. 提供按键调节报警阈值的功能,用户可以根据实际情况调整各个参数的报警阈值。

2.2 系统总体框图

系统总体框图如图1所示。STM32微控制器作为系统的核心,负责协调各个传感器模块、显示模块、短信模块、执行器模块和按键模块的工作。各个传感器模块将采集到的环境参数和异常信号传输给STM32微控制器,微控制器根据设定的阈值进行判断,若检测到异常情况,则触发相应的报警机制,并通过短信模块发送报警短信。显示模块用于实时显示检测数据和报警信息,执行器模块根据微控制器的指令控制水泵、风扇和LED灯等设备的工作,按键模块用于调节报警阈值。

<img src="%E7%B3%BB%E7%BB%9F%E6%80%BB%E4%BD%93%E6%A1%86%E5%9B%BE.png" />
图1 系统总体框图

三、硬件设计

3.1 主控芯片

选用STM32F103系列微控制器作为主控芯片,该芯片具有高性能、低功耗、丰富的外设接口等优点,能够满足系统的控制需求。

3.2 传感器模块

  1. 温湿度传感器:采用DHT11传感器,能够同时测量环境的温度和湿度,通过单总线接口与STM32微控制器通信。
  2. 光照强度传感器:选用BH1750传感器,通过I2C接口与STM32微控制器连接,能够精确测量光照强度。
  3. 可燃气体传感器:使用MQ - 5传感器,其输出模拟信号,通过STM32的ADC(模数转换器)进行采集和转换,得到可燃气体浓度值。
  4. 烟雾传感器:采用MQ - 2传感器,同样通过ADC采集模拟信号,检测烟雾浓度。
  5. 火焰传感器:利用火焰传感器检测火焰信号,当检测到火焰时,输出高电平信号。
  6. 人体红外传感器:采用HC - SR501传感器,检测到人体移动时,输出高电平信号。
  7. 门磁传感器:使用门磁开关传感器,当门被打开时,输出信号发生变化。

3.3 显示模块

选用OLED显示屏,通过I2C接口与STM32微控制器连接,用于实时显示检测数据和报警信息。

3.4 短信模块

采用SIM900A或SIM800L等GSM模块,通过串口与STM32微控制器通信,实现短信的发送功能。

3.5 执行器模块

  1. 水泵:通过继电器控制水泵的开关,当发生火灾时,STM32微控制器输出控制信号,使继电器吸合,开启水泵。
  2. 风扇:同样通过继电器控制风扇的开关,发生燃气泄露时,开启风扇进行通风换气。
  3. LED灯:使用GPIO口控制LED灯的亮灭,当光照强度小于阈值且检测到有人时,点亮LED灯。

3.6 按键模块

提供多个按键,用于调节各个参数的报警阈值。按键通过GPIO口与STM32微控制器连接。

四、软件设计

4.1 系统主程序设计

系统主程序流程图如图2所示。系统上电初始化后,初始化各个外设模块,包括串口、ADC、I2C、GPIO等。然后进入主循环,不断读取各个传感器的数据,根据设定的阈值进行判断。若检测到异常情况,则触发相应的报警操作,如显示报警信息、发送短信、控制执行器等。同时,检测按键状态,根据按键操作调整报警阈值。

<img src="%E7%B3%BB%E7%BB%9F%E4%B8%BB%E7%A8%8B%E5%BA%8F%E6%B5%81%E7%A8%8B%E5%9B%BE.png" />
图2 系统主程序流程图

4.2 传感器数据采集与处理

  1. DHT11温湿度传感器:按照单总线通信协议与DHT11进行通信,读取温湿度数据。
  2. BH1750光照强度传感器:通过I2C接口读取光照强度数据。
  3. MQ - 5和MQ - 2传感器:使用STM32的ADC采集模拟信号,将模拟信号转换为数字信号后,根据传感器的特性曲线计算出气体浓度值。
  4. 火焰传感器、人体红外传感器和门磁传感器:通过GPIO口读取输出信号,判断是否有异常情况发生。

4.3 显示程序设计

通过I2C接口向OLED显示屏发送显示数据,实现检测数据和报警信息的实时显示。

4.4 短信发送程序设计

通过串口向GSM模块发送AT指令,实现短信的发送。具体步骤如下:

  1. 初始化GSM模块,设置短信中心号码、短信格式等参数。
  2. 当检测到异常情况时,构造短信内容,并向模块发送发送短信的AT指令。
  3. 等待模块返回发送结果,判断是否发送成功。

4.5 执行器控制程序设计

根据检测到的异常情况,通过GPIO口输出控制信号,控制继电器的吸合和断开,从而实现对水泵、风扇和LED灯等执行器的控制。

4.6 按键处理程序设计

通过轮询或中断方式检测按键状态,当检测到按键按下时,根据按键的功能调整相应的报警阈值。

五、系统测试与结果分析

5.1 测试环境搭建

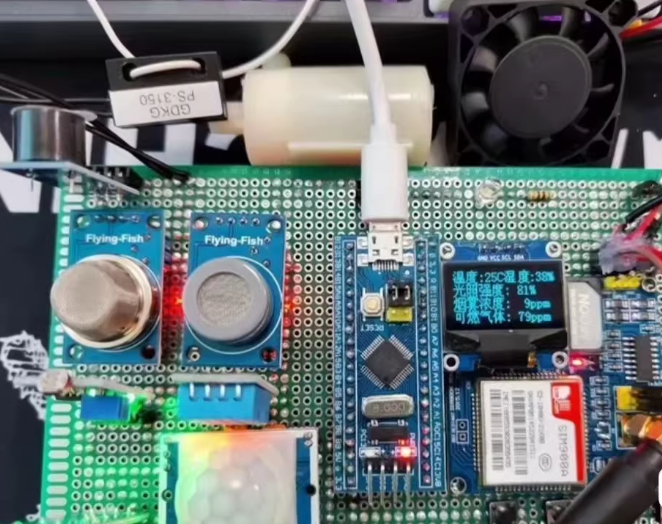

搭建测试环境,将各个传感器模块、显示模块、短信模块、执行器模块和按键模块与STM32微控制器连接好,通过电源供电,确保系统正常工作。

5.2 功能测试

  1. 传感器数据采集测试:分别测试各个传感器的数据采集功能,确保能够准确采集到环境参数和异常信号。
  2. 报警功能测试:模拟各种异常情况,如火灾、燃气泄露、有人闯入等,测试系统的报警功能,包括屏幕显示报警信息、发送报警短信和控制执行器等。
  3. 光照控制功能测试:调整光照强度和人员检测状态,测试LED灯的自动开关功能。
  4. 按键调节阈值功能测试:通过按键调节各个参数的报警阈值,测试系统的阈值调节功能是否正常。

5.3 结果分析

经过多次测试,系统各项功能均能正常工作,传感器数据采集准确,报警功能可靠,短信发送成功率高,执行器控制准确,按键调节阈值功能正常。但在测试过程中也发现了一些问题,如GSM模块在信号较弱的地方短信发送可能会失败,后续可以通过增加信号增强模块或优化短信发送策略来解决。

六、结论与展望

6.1 结论

本文设计的基于STM32的智能防火防盗短信报警系统,集成了多种传感器技术和短信通信技术,实现了室内环境参数和异常情况的实时监测和综合报警。系统具有功能丰富、可靠性高、灵活性强等优点,能够有效保障室内安全。通过硬件设计和软件编程,实现了各个模块之间的协同工作,达到了预期的设计目标。

6.2 展望

未来可以对系统进行进一步的优化和扩展,例如:

  1. 增加更多的传感器,如烟雾颗粒物传感器、空气质量传感器等,提高环境监测的准确性和全面性。
  2. 优化短信发送功能,增加短信内容的个性化定制,如添加时间、地点、异常类型等详细信息。
  3. 开发手机APP,实现远程监控和控制,用户可以通过手机APP实时查看系统状态、设置报警阈值、接收报警信息等。
  4. 引入机器学习算法,对传感器数据进行分析和处理,提高系统的智能性和预警能力。

七、项目配套资料说明

### 基于STM32实现防火防盗功能的智能小车设计方案 #### 1. 功能概述 基于STM32智能小车可以集成多种传感器来实现防火防盗的功能。该设计通常包括火焰检测模块、烟雾检测模块以及红外避障或超声波测距模块用于防盗保护。通过这些硬件设备配合软件逻辑,能够实时监测周围环境并采取相应措施。 - **火焰/烟雾探测**: 使用MQ系列气体传感器或者专用火焰传感器进行火灾预警[^1]。 - **障碍物感知**: 利用HC-SR04超声波模块或其他类型的接近开关完成对潜在入侵者的识别[^2]。 #### 2. 系统架构图解说明 以下是简化版系统框图描述: ```plaintext +-------------------+ | STM32 MCU | +---------+---------+ | +---------v---------+ | ADC/DAC | +---------+---------+ /|\ / | \ / | \ +-----+--+----+ |Flame Sensor|->Fire Alarm Logic +-------------+ |Smoke Sensor|--->Air Quality Check & Alert +-------------+ |Ultrasonic |--->Obstacle Detection && Avoidance Control Loop Sensor Module| +-------------+ ``` 此结构展示了如何连接不同种类传感装置到中央处理器上,并由其执行特定算法处理输入数据流从而触发输出动作如警报响起或是改变行驶方向避开危险区域等操作. #### 3. 软件部分开发要点 对于程序编写方面需要注意以下几点: - 初始化外设接口(Pin配置,TIM定时器PWM生成等等). - 定义中断服务函数用来快速响应突发事件. - 编写状态机模型管理整个运行流程. 下面给出了一段伪代码示例展示基本思路: ```c #include "stm32f1xx_hal.h" void SystemClock_Config(void); static void MX_GPIO_Init(void); int main(void){ HAL_Init(); SystemClock_Config(); MX_GPIO_Init(); while (true){ check_flame(); // 检查是否有火焰存在 detect_obstacles(); // 执行距离测量判断前方有无障碍物 if(fire_detected || obstacle_found){ sound_alarm();// 发生异常情况则启动蜂鸣器报警 } } } // 函数定义省略... ``` 上述片段仅作为参考框架,在实际项目实施过程中还需要考虑更多细节比如精确度校准等问题. ---
