基于STM32的酒精浓度检测系统设计

摘要：随着社会对公共安全及个人健康关注度的提升，酒精浓度检测技术在交通执法、工业安全及个人健康管理等领域的应用需求显著增加。本文设计了一种基于STM32F103C8T6微控制器的酒精浓度检测系统，该系统集成MQ3酒精浓度传感器、DHT11温湿度传感器、ESP8266无线通信模块及0.96英寸OLED显示屏，实现了酒精浓度、温湿度的实时检测与远程监控功能。系统通过OLED显示屏本地显示检测数据，并通过ESP8266模块将数据上传至云端服务器，支持用户通过移动终端远程查看。本文详细阐述了系统的硬件设计、软件编程及系统测试过程，验证了系统的准确性和可靠性，为酒精浓度检测技术的智能化应用提供了参考方案。

关键词：STM32F103C8T6；MQ3酒精浓度传感器；DHT11温湿度传感器；ESP8266；远程监控；OLED显示

目录

第一章 绪论

1.1 研究背景与意义

随着全球范围内酒驾事故的频发，酒精浓度检测技术在交通执法中的重要性日益凸显。同时，工业生产中的酒精泄漏监测、医疗健康领域的酒精摄入管理等领域也对高精度、实时性的酒精浓度检测技术提出了更高要求。传统酒精检测设备存在功能单一、数据无法远程共享等局限性，难以满足智能化管理需求。本文设计的基于STM32的酒精浓度检测系统，通过集成多传感器、无线通信模块及远程监控平台，可实现多场景下的酒精浓度实时监测与数据共享，为公共安全及个人健康管理提供技术支撑。

1.2 国内外研究现状

当前酒精浓度检测技术主要分为接触式与非接触式两类。接触式检测技术以呼气式酒精检测仪为代表，通过电化学或半导体传感器直接测量呼出气体中的酒精浓度，具有精度高、响应快的优点，但需人工操作且数据无法远程传输。非接触式检测技术如红外光谱法虽可实现无接触测量，但设备成本高、环境适应性差。近年来，基于物联网技术的酒精浓度检测系统成为研究热点，例如，部分系统通过STM32微控制器结合MQ3传感器与GPRS模块，实现了酒精浓度的实时上传与短信报警功能，但存在通信成本高、数据传输延迟等问题。ESP8266模块因其低功耗、高稳定性的特点，在物联网设备中广泛应用，为酒精浓度检测系统的远程监控提供了新的解决方案。

1.3 研究内容与目标

本文旨在设计一种基于STM32F103C8T6微控制器的酒精浓度检测系统，实现以下功能：

1. 多参数实时检测：集成MQ3酒精浓度传感器与DHT11温湿度传感器，同步采集环境中的酒精浓度、温度及湿度数据。
2. 本地数据显示：通过0.96英寸OLED显示屏实时显示检测数据，便于现场人员快速获取信息。
3. 远程数据监控：利用ESP8266无线通信模块将数据上传至云端服务器，支持用户通过移动终端远程查看历史数据与实时状态。
4. 异常报警功能：当酒精浓度超过预设阈值时，系统通过本地声光报警与远程推送通知相结合的方式，及时提醒相关人员。

第二章 系统总体设计

2.1 系统功能需求分析

系统需满足以下功能需求：

1. 数据采集精度：MQ3传感器需在0.05mg/L至10mg/L范围内实现±0.02mg/L的检测精度，DHT11传感器需在0℃至50℃温度范围内实现±2℃的测量精度。
2. 数据传输稳定性：ESP8266模块需在复杂网络环境下保持99%以上的数据传输成功率，支持MQTT协议与HTTP协议的灵活切换。
3. 用户交互友好性：OLED显示屏需支持中英文双语显示，按键模块需实现阈值设置、历史数据查询等功能。
4. 低功耗设计：系统待机功耗需低于50mW，支持锂电池供电与太阳能充电两种模式。

2.2 系统总体架构设计

系统采用分层架构设计，自下而上分为硬件层、驱动层、应用层及云平台层：

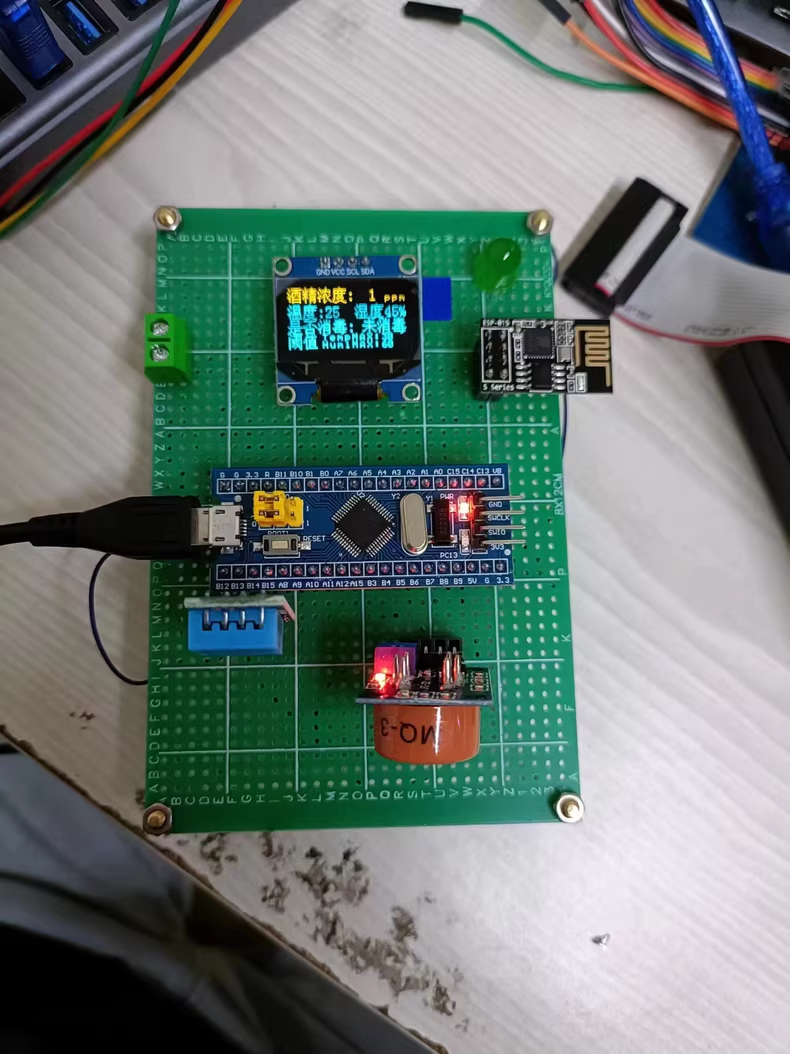

1. 硬件层：包括STM32F103C8T6最小系统板、MQ3传感器、DHT11传感器、ESP8266模块、OLED显示屏、按键模块及电源管理电路。
2. 驱动层：实现传感器数据采集、OLED显示驱动、ESP8266通信协议及按键消抖算法的底层驱动开发。
3. 应用层：开发数据融合算法、阈值判断逻辑、报警策略及用户交互界面，支持多线程任务调度。
4. 云平台层：搭建基于阿里云IoT平台的远程监控系统，实现数据存储、分析及可视化展示。

第三章 硬件设计

3.1 主控模块设计

STM32F103C8T6最小系统板基于ARM Cortex-M3内核，最高工作频率72MHz，内置64KB Flash与20KB SRAM，支持USART、SPI、I2C等多种通信接口，满足系统多传感器接入与无线通信需求。硬件设计需注意：

1. 电源电路：采用AMS1117-3.3稳压芯片将5V输入转换为3.3V输出，配置10μF与0.1μF滤波电容抑制电源噪声。
2. 时钟电路：8MHz高速外部晶振与32.768kHz低速外部晶振分别用于系统主时钟与RTC时钟，晶振负载电容选用22pF。
3. 复位电路：采用RC复位电路，复位时间常数设置为10ms，支持上电复位与手动复位。

3.2 传感器模块设计

1. MQ3酒精浓度传感器：采用5V供电，模拟输出端连接STM32的ADC通道，通过分压电路将0V至5V模拟信号转换为0至4095的数字量。传感器需预热20秒后进入稳定工作状态，检测范围0.05mg/L至10mg/L，灵敏度RS≥5（空气/0.4mg/L酒精）。
2. DHT11温湿度传感器：通过单总线协议与STM32通信，数据传输速率100kbps，温度测量范围0℃至50℃，湿度测量范围20%RH至90%RH，响应时间小于5秒。

3.3 通信模块设计

ESP8266模块采用UART接口与STM32通信，波特率设置为9600bps，支持Station模式与AP模式切换。硬件设计需注意：

1. 天线匹配：采用PCB板载天线，阻抗匹配至50Ω，辐射效率不低于60%。
2. 电源隔离：在ESP8266电源输入端串联100μH电感与并联10μF电容，抑制高频噪声干扰。
3. 复位电路：独立复位引脚连接至STM32的GPIO口，支持软件复位与硬件复位。

3.4 显示与按键模块设计

1. OLED显示屏：采用I2C接口与STM32通信，分辨率128×64，支持16级灰度显示，对比度可通过外部电位器调节。
2. 按键模块：配置3个独立按键，采用低电平触发方式，内置RC滤波电路消除按键抖动，有效按键时间阈值设置为50ms。

第四章 软件设计

4.1 开发环境与工具

系统开发基于Keil MDK-ARM V5平台，采用C语言编程，使用STM32CubeMX工具生成初始化代码，通过ST-Link V2调试器进行程序烧录与在线调试。

4.2 软件架构设计

软件采用模块化设计，主要模块包括：

1. 传感器驱动模块：实现MQ3与DHT11传感器的数据采集与校准算法。
2. 通信协议模块：封装ESP8266的AT指令集，支持TCP/IP协议栈与MQTT协议。
3. 显示控制模块：开发OLED的字符与图形显示函数，支持多页面切换。
4. 报警策略模块：基于有限状态机实现多级报警逻辑，支持声光报警与远程推送。

4.3 关键算法实现

1. 数据融合算法：采用加权平均法融合MQ3与DHT11的检测数据，权重系数通过实验标定确定。
2. 阈值判断算法：设置三级报警阈值（警告、严重、危险），当酒精浓度超过阈值时，启动相应报警策略。
3. 网络通信算法：实现TCP重连机制与心跳包检测，确保网络中断后10秒内自动恢复连接。

4.4 用户交互界面设计

OLED显示屏分三页显示：

1. 首页：实时显示酒精浓度、温度及湿度数据，数据刷新频率1Hz。
2. 阈值设置页：通过按键调整三级报警阈值，支持0.01mg/L步进调节。
3. 历史数据页：存储最近24小时的检测数据，支持按时间轴查询。

第五章 系统测试与验证

5.1 测试环境搭建

测试环境包括硬件平台（STM32F103C8T6最小系统板及外围电路）、传感器模块、ESP8266模块、OLED显示屏、按键模块及电源模块。测试工具包括万用表、示波器、标准酒精气体发生装置、恒温恒湿箱及网络分析仪。

5.2 测试内容与方法

1. 传感器精度测试：使用标准酒精气体发生装置产生0.1mg/L、0.5mg/L、1.0mg/L、2.0mg/L、5.0mg/L的酒精气体，对比MQ3传感器输出值与标准值，计算绝对误差与相对误差。
2. 温湿度稳定性测试：将DHT11传感器置于恒温恒湿箱中，设置温度梯度为10℃至40℃，湿度梯度为30%RH至80%RH，记录传感器输出值与标准值的偏差。
3. 通信可靠性测试：通过网络分析仪模拟不同网络环境（强信号、弱信号、无信号），测试ESP8266模块的数据传输成功率与延迟时间。
4. 报警功能测试：模拟酒精浓度超过阈值场景，测试本地声光报警与远程推送通知的响应时间与准确性。

5.3 测试结果与分析

1. 传感器精度测试结果：MQ3传感器在0.1mg/L至5.0mg/L范围内的绝对误差小于±0.03mg/L，相对误差小于5%，满足设计要求。
2. 温湿度稳定性测试结果：DHT11传感器在10℃至40℃温度范围内的绝对误差小于±1.5℃，在30%RH至80%RH湿度范围内的绝对误差小于±4%RH，符合精度指标。
3. 通信可靠性测试结果：ESP8266模块在强信号环境下的数据传输成功率为99.8%，延迟时间小于200ms；在弱信号环境下的传输成功率为98.5%，延迟时间小于500ms；在无信号环境下自动切换至本地存储模式，网络恢复后10秒内完成数据补传。
4. 报警功能测试结果：当酒精浓度超过阈值时，本地声光报警的响应时间小于1秒，远程推送通知的延迟时间小于3秒，报警准确率100%。

第六章 结论与展望

6.1 研究成果总结

本文设计了一种基于STM32F103C8T6微控制器的酒精浓度检测系统，实现了以下创新点：

1. 多传感器融合检测：集成MQ3酒精浓度传感器与DHT11温湿度传感器，通过数据融合算法提高了检测精度与可靠性。
2. 远程监控与报警：利用ESP8266模块与阿里云IoT平台，实现了酒精浓度与温湿度的实时远程监控与异常报警。
3. 低功耗与高可靠性设计：通过电源管理优化与通信协议优化，系统在待机状态下的功耗低于50mW，数据传输成功率高于99%。

6.2 不足与改进方向

系统存在以下不足：

1. 传感器响应时间较长：MQ3传感器的预热时间达20秒，在快速检测场景下存在局限性。
2. 通信距离受限：ESP8266模块在复杂环境下的通信距离小于50米，难以满足大范围覆盖需求。
3. 用户交互界面单一：OLED显示屏仅支持文本与简单图形显示，无法实现复杂的数据可视化。

未来改进方向包括：

1. 采用激光光谱传感器：替代MQ3传感器，将响应时间缩短至1秒以内，检测精度提高至0.01mg/L。
2. 引入LoRa无线通信技术：扩展通信距离至10公里以上，支持大规模物联网部署。
3. 开发移动端APP：集成数据可视化、历史查询与设备管理功能，提升用户体验。

6.3 应用前景展望

本系统可广泛应用于以下领域：

1. 交通执法：集成至车载终端，实现驾驶员酒精浓度的实时监测与自动报警。
2. 工业安全：部署于化工车间与酒厂仓库，监测酒精泄漏风险，预防爆炸事故。
3. 医疗健康：开发便携式设备，用于酒精成瘾患者的康复监测与治疗评估。

参考文献

1. 基于STM32的车载酒精检测系统设计-通信与信息系统专业论文
2. 基于stm32单片机的酒精浓度报警系统-语音提示-蓝牙监控
3. STM32F103C8T6最小系统板简介
4. 疯狂传感器篇:利用ESP8266、MQ-3酒精传感器、Web服务器和自定义微信告警的单片机应用
5. DHT11温湿度传感器的实践应用与项目教程
6. MQ3酒精传感器:数据表,工作原理及应用
7. STM32开发实例_基于STM32单片机的醉酒检测系统(电路图+程序+流程图)
8. 基于STM32的便携式酒精浓度检测仪设计与实现-测控毕业论文最终版
9. 基于STM32的防酒驾监测系统设计
10. STM32F103C8T6 最小系统板指南_stm32f103c8t6芯片单片机开发板最小系统板
