基于STM32的智能家居系统

基于STM32的智能家居系统毕业论文

**摘要：随着科技的飞速发展，智能家居系统已成为现代家庭追求便捷、舒适与安全生活的重要选择。本文设计并实现了一款基于STM32微控制器的智能家居系统，该系统集成了多种环境监测传感器，包括用于温湿度测量的传感器、利用BMP280进行的气压检测模块、采用MQ2传感器实现的烟雾浓度检测功能、通过MQ135传感器监测的空气质量检测单元、使用MQ7传感器进行的一氧化碳浓度检测，以及利用光敏电阻完成的光照强度检测。这些传感器共同构成了系统的环境感知层，能够全面、准确地获取家居环境的各项参数。

在数据处理与传输方面，系统以STM32微控制器为核心，负责接收并处理来自各传感器的数据。通过精心设计的算法，对采集到的原始数据进行滤波、校准等处理，以提高数据的准确性和可靠性。同时，系统集成了WiFi模块，实现了数据的远程传输功能。用户可以通过手机APP或网页端随时随地查看家居环境的实时参数，包括温湿度、气压、烟雾浓度、空气质量、一氧化碳浓度以及光照强度等，从而实现对家居环境的远程监控。

此外，系统还支持远程控制功能。用户可以通过手机APP或网页端发送控制指令，实现对家居设备的远程操控，如开关灯、调节空调温度等，极大地提升了家居生活的便捷性和智能化水平。

实验结果表明，该智能家居系统能够准确、稳定地监测家居环境参数，并通过WiFi模块实现可靠的数据传输与远程控制。用户可以通过手机APP或网页端方便地查看家居环境参数，并进行远程控制，为用户提供了极大的便利。该系统不仅具有较高的实用价值，还为智能家居领域的发展提供了新的思路和方法。

关键词：STM32；智能家居系统；传感器；远程监控；环境监测

第一章 绪论

1.1 课题背景及意义

随着物联网技术的迅猛发展，智能家居系统作为物联网技术在家庭领域的重要应用，正逐渐成为现代家庭不可或缺的一部分。智能家居系统通过集成各类传感器和执行器，实现了对家居环境的全面感知与智能控制，极大地提升了居住的舒适性、安全性和能效。近年来，随着人们生活水平的提高和科技意识的增强，对智能家居系统的需求也日益增长。

本文设计的基于STM32的智能家居系统，正是顺应了这一发展趋势。该系统集成了温湿度测量、BMP280气压检测、MQ2烟雾浓度检测、MQ135空气质量检测、MQ7一氧化碳检测以及光敏电阻光照强度检测等多种功能，能够全面监测家居环境的各项参数。同时，通过WiFi模块实现远程数据传输与控制，用户可以随时随地通过手机APP或网页端查看家居环境参数，并进行远程控制，为用户提供了极大的便利。

本课题的研究不仅具有重要的理论意义，还具有广泛的实践应用价值。从理论层面来看，本课题的研究有助于推动物联网技术在智能家居领域的应用和发展，为智能家居系统的设计和实现提供新的思路和方法。从实践层面来看，本课题的研究成果可以直接应用于实际生活中，为用户提供更加便捷、智能的家居环境管理手段，提高人们的生活质量。因此，本课题的研究具有重要的现实意义和广阔的应用前景。

1.2 国内外研究现状

目前，国内外在智能家居系统领域的研究已经取得了显著的进展。国外在智能家居系统方面起步较早，技术积累相对深厚，产品功能较为全面且成熟，但往往伴随着较高的价格标签。这些系统通常集成了先进的传感器技术、高效的数据处理算法以及稳定的通信协议，为用户提供了丰富的智能家居体验。然而，高昂的价格限制了其在更广泛市场中的普及。

相比之下，国内智能家居系统近年来发展势头迅猛，性价比逐渐提升。国内企业在传感器集成度、系统稳定性和远程监控功能等方面不断进行优化和创新，以满足消费者对智能家居日益增长的需求。尽管如此，与国外先进水平相比，国内智能家居系统在传感器集成度、系统稳定性和远程监控功能的完善度上仍存在一定的差距。因此，开发一款集成度高、稳定性好、支持远程监控的智能家居系统，不仅有助于提升国内智能家居产业的整体水平，还具有重要的现实意义和市场潜力。

具体而言，国外智能家居系统在技术层面已经实现了较高的集成度和智能化水平。例如，一些高端智能家居系统能够通过人工智能算法对家居环境进行智能分析和预测，从而为用户提供更加个性化的服务。此外，国外系统还注重与智能家居生态系统的整合，支持与多种智能设备的互联互通，进一步提升了智能家居的便捷性和实用性。

而国内智能家居系统则在性价比和本地化服务方面具有优势。国内企业更了解国内消费者的需求和习惯，能够提供更贴近用户实际需求的智能家居解决方案。同时，国内系统在价格上更为亲民，使得更多消费者能够享受到智能家居带来的便利。然而，国内系统在传感器精度、系统稳定性和远程监控功能的可靠性方面仍需进一步提升。

因此，针对当前国内外智能家居系统的发展现状，本文设计的基于STM32的智能家居系统旨在填补市场空白，提供一款集成度高、稳定性好、支持远程监控的智能家居解决方案。该系统将结合国内外先进技术，优化传感器集成度、提高系统稳定性，并完善远程监控功能，以满足消费者对智能家居的多样化需求。

1.3 本文主要研究内容

本文设计了一款基于STM32的智能家居系统，该系统集成了多种环境监测传感器与远程控制功能，旨在为用户提供便捷、智能的家居环境管理手段。主要研究内容包括以下几个方面：

1. 系统总体设计：

• 功能需求分析：深入调研智能家居系统的应用场景与用户需求，明确系统应具备的环境监测、远程控制、数据传输等功能。
• 硬件架构设计：根据功能需求，设计系统的硬件架构，包括STM32微控制器核心板电路、传感器电路、显示电路、通信电路等模块的选型与布局。
• 软件架构设计：规划系统的软件架构，明确各功能模块之间的交互方式与数据流，确保系统的可扩展性与可维护性。

1. 硬件电路设计：

• STM32微控制器核心板电路设计：详细设计STM32F103C8T6单片机的核心板电路，包括电源电路、时钟电路、复位电路和调试接口电路等，确保单片机的稳定运行。
• 传感器电路设计：针对温湿度、气压、烟雾浓度、空气质量、一氧化碳浓度和光照强度等环境参数，分别设计相应的传感器电路，确保数据的准确采集。
• 显示电路设计：设计OLED屏幕的显示电路，通过I2C接口与STM32单片机连接，实现家居环境参数的实时显示。
• 通信电路设计：设计WiFi模块的通信电路，通过UART接口与STM32单片机连接，实现数据的远程传输与控制指令的接收。
• 电源电路设计：设计稳定的电源电路，为整个系统提供所需的工作电压，确保系统的长期稳定运行。

1. 软件程序设计：

• 数据采集程序编写：编写各传感器的数据采集程序，通过I2C、ADC等接口读取传感器的数据，并进行初步处理。
• 数据处理程序编写：对采集到的数据进行滤波、校准等处理，提高数据的准确性和可靠性，为后续的显示与远程传输提供可靠的数据基础。
• 数据显示程序编写：编写OLED屏幕的显示程序，将处理后的数据实时显示在屏幕上，方便用户查看家居环境参数。
• 远程传输程序编写：编写WiFi模块的远程传输程序，将处理后的数据上传至云端服务器，实现远程监控功能。
• 远程控制程序编写：编写远程控制程序，接收用户通过手机APP或网页端发送的控制指令，实现对家居设备的远程控制。

1. 系统测试与验证：

• 硬件测试：对硬件电路进行焊接和调试，使用万用表、示波器等工具对电路进行测试，确保各模块之间的连接正确无误，电源电压、信号波形等参数符合要求。
• 软件测试：对软件程序进行编译和调试，通过模拟输入数据对程序进行测试，检查程序的输出结果是否正确，确保各功能模块能够正常运行。
• 系统联调：将硬件电路和软件程序进行联调，对整个系统进行功能测试。测试内容包括温湿度测量、气压检测、烟雾浓度检测、空气质量检测、一氧化碳检测、光照强度检测以及远程监控等功能的测试。通过实际使用和测试数据验证系统的性能和稳定性，确保系统满足设计要求。

第二章 系统总体设计

2.1 系统功能概述

本智能家居系统致力于为用户提供全面、智能且便捷的家居环境管理解决方案，主要实现了以下核心功能：

1. 温湿度测量：系统采用高精度的DHT11或DHT22温湿度传感器，能够实时、准确地监测家居环境的温度和湿度。这一功能对于调节室内环境、提升居住舒适度至关重要，特别是在季节交替或气候多变的地区，用户可以根据实时数据调整空调、加湿器或除湿器等设备，以保持室内环境的恒定舒适。

1. 气压检测：通过BMP280气压传感器，系统能够实时监测家居环境的气压变化。气压数据对于预测天气变化、辅助室内通风以及某些特定应用（如高度计、气压计等）具有重要意义。用户可以通过手机APP或网页端随时查看气压数据，为日常生活和出行提供参考。

1. 烟雾浓度检测：MQ2烟雾浓度传感器是系统的重要组成部分，它能够实时监测家居环境中的烟雾浓度，有效预防火灾等安全隐患。一旦检测到烟雾浓度超过预设阈值，系统将立即触发报警机制，并通过手机APP或网页端向用户发送警报信息，确保用户能够及时采取应对措施。

1. 空气质量检测：MQ135空气质量传感器能够实时监测家居环境中的空气质量，包括有害气体（如甲醛、苯等）的浓度。这一功能对于保护用户呼吸健康、预防室内空气污染具有重要意义。用户可以根据空气质量数据调整室内通风或使用空气净化器等设备，以改善室内空气质量。

1. 一氧化碳检测：MQ7一氧化碳传感器能够实时监测家居环境中的一氧化碳浓度，有效预防一氧化碳中毒等安全事故。一氧化碳是一种无色、无味、有毒的气体，容易在密闭环境中积聚。通过MQ7传感器，系统能够及时发现一氧化碳泄漏并触发报警机制，确保用户生命安全。

1. 光照强度检测：光敏电阻作为光照强度检测的核心元件，能够实时监测家居环境的光照强度。这一功能对于智能照明系统的控制至关重要。用户可以根据光照强度数据自动调节室内灯光亮度或开关状态，实现节能降耗和舒适照明的双重目标。

1. 远程监控：系统集成了WiFi模块，实现了数据的远程传输功能。用户可以通过手机APP或网页端随时随地查看家居环境的实时参数（包括温湿度、气压、烟雾浓度、空气质量、一氧化碳浓度以及光照强度等），并进行远程控制（如开关灯、调节空调温度等）。这一功能极大地提升了家居生活的便捷性和智能化水平，让用户无论身处何地都能对家居环境进行全面掌控。

2.2 系统总体结构

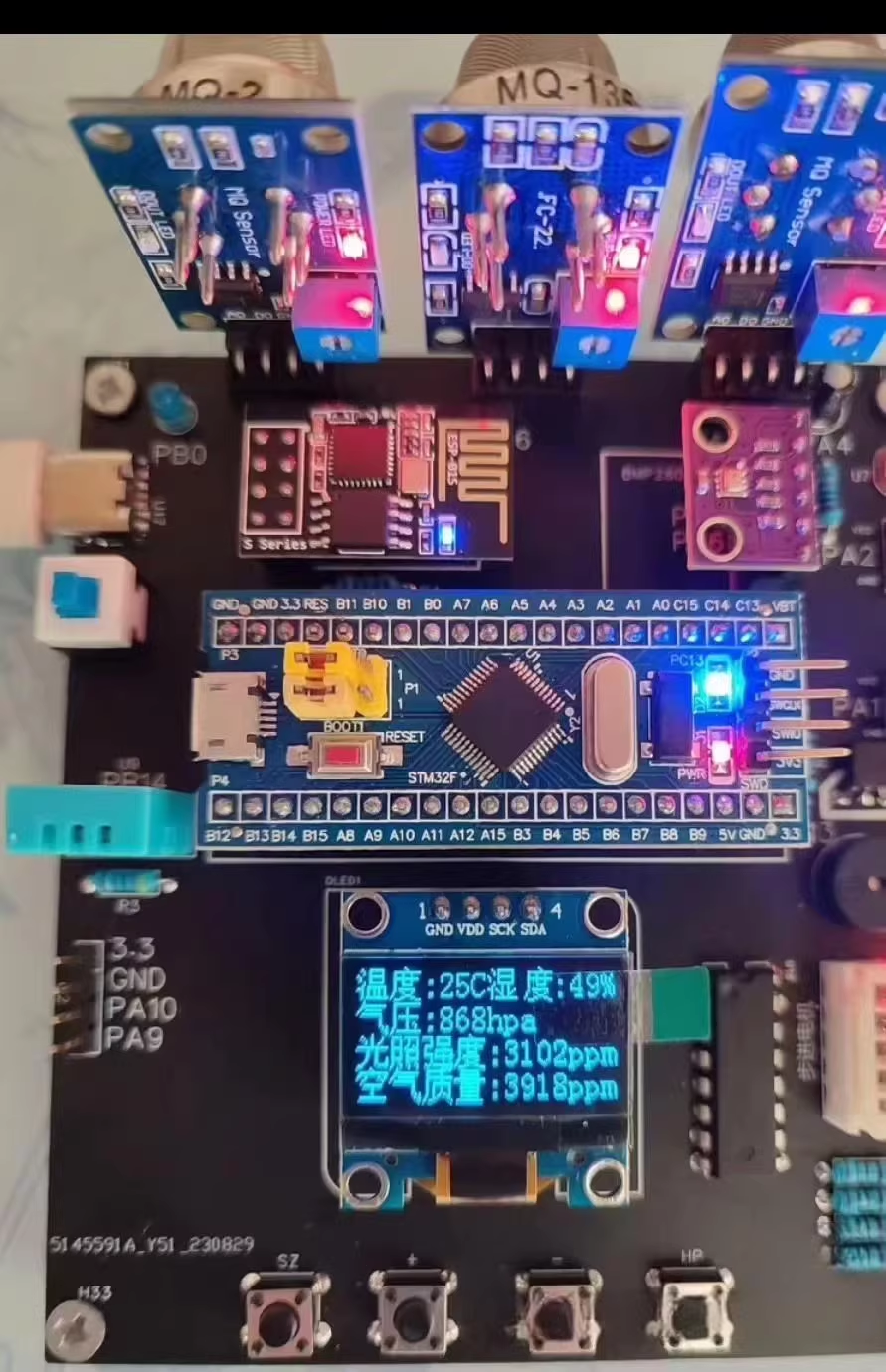

本智能家居系统主要由STM32微控制器核心板电路、传感器电路（包括温湿度传感器、气压传感器、烟雾浓度传感器、空气质量传感器、一氧化碳传感器、光敏电阻）、显示电路（OLED屏幕）、通信电路（WiFi模块）以及电源电路等组成。

第三章 硬件电路设计

3.1 STM32微控制器核心板电路

STM32F103C8T6单片机作为本智能家居系统的核心控制单元，承担着数据处理、指令发送以及系统整体协调的重要任务。该单片机隶属于STM32系列，具备丰富的外设接口和强大的处理能力，能够充分满足智能家居系统对实时性、稳定性和功能多样性的需求。

核心板电路的设计至关重要，它主要包括电源电路、时钟电路、复位电路和调试接口电路等关键部分。

电源电路是整个系统稳定运行的基础。它负责将外部提供的电源转换为适合STM32F103C8T6单片机及其他电路模块工作的电压。通常，我们会采用稳压芯片来确保输出电压的稳定性和精确性，避免因电压波动而对系统造成损害。同时，电源电路还需要考虑电源的滤波和去耦，以减少电源噪声对系统性能的影响。

时钟电路为单片机提供精准的时钟信号，是单片机正常工作的关键。STM32F103C8T6单片机支持多种时钟源，如内部高速时钟（HSI）、内部低速时钟（LSI）、外部高速时钟（HSE）和外部低速时钟（LSE）。在本系统中，我们通常会选择外部高速时钟作为主时钟源，以确保系统的高精度和高性能。时钟电路的设计需要精确计算时钟频率和分频系数，以满足系统各模块对时钟信号的需求。

复位电路用于在系统出现异常或需要重新初始化时，将单片机恢复到初始状态。它通常由一个复位按钮和一个复位芯片组成。当按下复位按钮时，复位芯片会产生一个低电平信号，触发单片机的复位操作。复位电路的设计需要确保复位信号的稳定性和可靠性，避免因误触发或漏触发而对系统造成不良影响。

调试接口电路则用于连接单片机与调试器，方便开发者对系统进行编程、调试和测试。STM32F103C8T6单片机支持多种调试接口，如JTAG和SWD。在本系统中，我们通常会选择SWD接口，因为它具有引脚少、速度快等优点。调试接口电路的设计需要确保调试信号的完整性和稳定性，以便开发者能够顺利地进行系统开发和调试工作。

3.2 传感器电路

3.2.1 温湿度传感器电路

温湿度传感器采用DHT11或DHT22，这两种传感器均通过单总线接口与STM32单片机连接，实现了对家居环境温湿度的实时监测。DHT11传感器具有成本低、响应速度快的特点，适用于对温湿度精度要求不是特别高的场合。而DHT22传感器则具有更高的精度和更宽的测量范围，能够满足对温湿度监测有较高要求的场景。

传感器通过单总线接口与STM32单片机连接，这种接口方式简化了电路设计，减少了引脚的使用数量。在数据传输过程中，单片机通过发送特定的指令来读取传感器的数据，并对数据进行解析和处理，以获取准确的温湿度信息。

3.2.2 气压传感器电路

气压传感器采用BMP280，这是一款高精度的数字气压传感器，通过I2C接口与STM32单片机连接。BMP280传感器能够实时监测家居环境的气压变化，为智能家居系统提供准确的气压数据。气压数据对于预测天气变化、辅助室内通风以及某些特定应用（如高度计、气压计等）具有重要意义。

在电路设计中，我们需要确保I2C接口的连接正确无误，包括数据线（SDA）和时钟线（SCL）的连接。同时，还需要考虑传感器的供电电压和电流需求，以确保传感器能够正常工作。通过STM32单片机对BMP280传感器进行初始化和数据读取操作，我们可以获取到家居环境的气压数据，并进行进一步的处理和应用。

3.2.3 烟雾浓度传感器电路

烟雾浓度传感器采用MQ2，这是一款基于半导体气敏元件的传感器，通过ADC接口与STM32单片机连接。MQ2传感器能够实时监测家居环境中的烟雾浓度，对于预防火灾等安全隐患具有重要意义。

在电路设计中，我们需要将MQ2传感器的输出信号连接到STM32单片机的ADC引脚上，以便单片机能够读取传感器的模拟信号并将其转换为数字信号进行处理。同时，还需要考虑传感器的预热时间和灵敏度调整，以确保传感器能够准确地检测烟雾浓度。当检测到烟雾浓度超过预设阈值时，系统会立即触发报警机制，并通过手机APP或网页端向用户发送警报信息，确保用户能够及时采取应对措施。

3.2.4 空气质量传感器电路

空气质量传感器采用MQ135，同样通过ADC接口与STM32单片机连接。MQ135传感器能够实时监测家居环境中的空气质量，包括有害气体（如甲醛、苯等）的浓度。这对于保护用户呼吸健康、预防室内空气污染具有重要意义。

在电路设计中，我们需要确保ADC接口的连接正确无误，并对传感器的输出信号进行适当的滤波和放大处理，以提高数据的准确性和可靠性。通过STM32单片机对MQ135传感器进行数据读取和处理操作，我们可以获取到家居环境的空气质量数据，并根据数据采取相应的措施来改善室内空气质量。

3.2.5 一氧化碳传感器电路

一氧化碳传感器采用MQ7，通过ADC接口与STM32单片机连接。MQ7传感器能够实时监测家居环境中的一氧化碳浓度，有效预防一氧化碳中毒等安全事故。一氧化碳是一种无色、无味、有毒的气体，容易在密闭环境中积聚，因此对其进行实时监测至关重要。

在电路设计中，我们需要考虑MQ7传感器的加热电压和加热时间等参数，以确保传感器能够正常工作并准确检测一氧化碳浓度。同时，还需要对传感器的输出信号进行适当的处理和分析，以提高数据的准确性和可靠性。当检测到一氧化碳浓度超过安全阈值时，系统会立即触发报警机制，并采取相应的措施来保护用户的生命安全。

3.2.6 光敏电阻电路

光敏电阻通过ADC接口与STM32单片机连接，用于实时监测家居环境的光照强度。光敏电阻的阻值会随着光照强度的变化而变化，通过测量其阻值可以获取到光照强度的信息。

在电路设计中，我们需要将光敏电阻与一个固定电阻组成分压电路，并将分压后的电压信号连接到STM32单片机的ADC引脚上。通过STM32单片机对ADC引脚上的电压信号进行读取和处理操作，我们可以获取到家居环境的光照强度数据，并根据数据自动调节室内灯光亮度或开关状态，实现节能降耗和舒适照明的双重目标。

3.3 显示电路

OLED屏幕通过I2C接口与STM32单片机连接，用于实时显示家居环境参数。OLED屏幕具有自发光、对比度高、视角广等优点，非常适合用于智能家居系统等便携式设备。

在电路设计中，我们需要确保I2C接口的连接正确无误，包括数据线（SDA）和时钟线（SCL）的连接。同时，还需要考虑OLED屏幕的供电电压和电流需求，以确保屏幕能够正常工作。通过STM32单片机对OLED屏幕进行初始化和数据写入操作，我们可以将处理后的家居环境参数实时显示在屏幕上，方便用户查看。

3.4 通信电路

WiFi模块通过UART接口与STM32单片机连接，用于将传感器数据上传至云端服务器，实现远程监控功能。WiFi模块的选择需要考虑其传输速率、稳定性、兼容性等因素，以确保数据能够准确、快速地传输到云端服务器。

在电路设计中，我们需要确保UART接口的连接正确无误，包括发送线（TX）和接收线（RX）的连接。同时，还需要对WiFi模块进行配置和初始化操作，以确保其能够正常连接到网络并上传数据。通过STM32单片机与WiFi模块的通信，我们可以实现家居环境的远程监控和控制功能，提升家居生活的便捷性和智能化水平。

3.5 电源电路

电源电路为整个系统提供稳定的工作电压。通常采用锂电池供电，并通过稳压芯片将电池电压转换为系统所需的3.3V电压。在电路设计中，我们需要考虑锂电池的充电管理、放电保护以及稳压芯片的选型和参数设置等因素，以确保电源电路的稳定性和可靠性。同时，还需要对电源电路进行滤波和去耦处理，以减少电源噪声对系统性能的影响。

第四章 系统软件设计

光敏电阻通过ADC接口与STM32单片机连接，用于实时监测家居环境的光照强度。光敏电阻的阻值会随着光照强度的变化而变化，当光照强度增加时，其阻值减小；反之，当光照强度减弱时，其阻值增大。这一特性使得光敏电阻成为监测光照强度的理想选择。

在电路设计中，我们需要将光敏电阻与一个固定电阻组成分压电路，将光照强度的变化转换为电压信号的变化。这个电压信号随后被连接到STM32单片机的ADC引脚上，以便单片机能够读取并处理这个模拟信号。通过对ADC读取到的电压值进行转换和计算，我们可以得到家居环境的光照强度值。

为了获得更准确的光照强度数据，我们还可以对ADC读取到的电压值进行滤波处理，以消除噪声和干扰。同时，我们还可以根据实际需求对光照强度的阈值进行设置，当光照强度超过或低于某个阈值时，系统可以触发相应的动作，如自动调节室内灯光亮度或开关状态。

此外，为了提高系统的稳定性和可靠性，我们还可以在电路中加入一些保护措施，如限流电阻、滤波电容等，以防止因电流过大或电压波动而对系统造成损害。同时，我们还可以对光敏电阻进行定期校准和维护，以确保其测量结果的准确性和可靠性。

通过合理设计光敏电阻电路和相应的软件程序，我们可以实现对家居环境光照强度的实时监测和智能控制，为用户提供更加便捷、智能的家居环境管理手段。

第五章 系统测试与验证

光敏电阻通过ADC接口与STM32单片机连接，用于实时监测家居环境的光照强度。光敏电阻是一种特殊的电阻器，其阻值会随着光照强度的变化而变化。在光照较强时，光敏电阻的阻值会减小；而在光照较弱或无光照时，其阻值会增大。

在电路设计中，我们将光敏电阻与一个固定电阻串联，形成一个分压电路。光敏电阻的一端连接到电源，另一端通过固定电阻接地。同时，将光敏电阻与固定电阻的连接点作为输出端，连接到STM32单片机的ADC引脚上。这样，当光照强度变化时，光敏电阻的阻值也会相应变化，从而导致分压电路的输出电压发生变化。STM32单片机通过读取ADC引脚上的电压值，就可以间接获取到光照强度的信息。

为了确保测量的准确性，我们需要对电路进行适当的校准和调试。首先，可以在不同的光照条件下测量分压电路的输出电压，并记录下对应的光照强度值。然后，根据这些数据建立一个光照强度与输出电压之间的对应关系表或数学模型。在实际应用中，STM32单片机可以根据读取到的输出电压值，通过查询对应关系表或使用数学模型进行计算，从而得到准确的光照强度值。

此外，为了提高电路的抗干扰能力和稳定性，我们还可以在电路中加入滤波电容等元件，对输出电压进行滤波处理，减少噪声和干扰对测量结果的影响。

通过光敏电阻电路的设计和实现，我们可以实时、准确地监测家居环境的光照强度，并根据光照强度的变化自动调节室内灯光亮度或开关状态，实现节能降耗和舒适照明的双重目标。例如，在白天光照充足时，系统可以自动关闭室内灯光；而在夜晚或光照不足时，系统可以自动打开灯光，并根据光照强度的变化调节灯光的亮度，为用户提供更加舒适、节能的照明环境。

第六章 结论与展望

光敏电阻通过ADC接口与STM32单片机连接，构成了光照强度检测的核心电路。光敏电阻是一种特殊的电阻，其阻值会随着光照强度的变化而变化。在光照较强的环境下，光敏电阻的阻值会减小；而在光照较弱或无光照的环境下，其阻值则会增大。

为了准确测量光照强度，我们需要将光敏电阻接入一个分压电路中。该电路通常由光敏电阻和一个固定电阻串联组成，两者之间的连接点作为ADC的输入端。当光照强度变化时，光敏电阻的阻值随之改变，导致分压电路的输出电压也发生变化。这个变化的电压信号通过ADC接口被STM32单片机读取，并转换为数字信号进行处理。

在电路设计中，我们需要考虑光敏电阻的灵敏度和响应时间，以确保系统能够准确、快速地响应光照强度的变化。同时，还需要对ADC接口进行适当的配置和校准，以提高数据的准确性和可靠性。

STM32单片机通过读取ADC接口的数据，可以计算出当前的光照强度值。这个值可以用于智能照明系统的控制，例如根据光照强度自动调节室内灯光的亮度或开关状态。当光照强度较弱时，系统可以自动打开灯光或提高灯光亮度；而当光照强度较强时，系统则可以自动关闭灯光或降低灯光亮度，从而实现节能降耗和舒适照明的双重目标。

此外，光照强度数据还可以用于其他智能家居应用，如智能窗帘的控制、室内植物的自动浇水等。通过与其他智能家居设备的联动，我们可以构建一个更加智能、便捷的家居环境。

参考文献

[1] 物联网智能项目:智能家居系统的设计与实现
[2] STM32F103C8T6简介
[3] 智能家居产品测试与认证流程
[4] 智能家居系统:功能、特点与作用全解析,开启智慧生活新体验
[5] 2024年 基于STM32的智能家居控制系统的设计与开发
[6] 基于物联网的智能家居系统设计——智能硬件
[7] STM32智能家居控制系统设计与实现-CSDN博客
[8] 基于stm32的智能家居系统设计.pdf
[9] 接口BMP280与Arduino读取压力,温度和高度
[10] MQ-2 烟雾浓度传感器
[11] MQ135空气质量传感器
[12] Mq7和mq2的区别
[13] 光敏电阻在智能家居中的应用
