DHCP中继

最新推荐文章于 2023-05-30 21:36:21 发布

我是瑞思拜

最新推荐文章于 2023-05-30 21:36:21 发布

阅读量3.5k

点赞数 2

分类专栏：笔记文章标签：网络

本文链接：https://blog.csdn.net/qq_58405021/article/details/121689480

版权

笔记专栏收录该内容

9 篇文章

订阅专栏

此博客用于学习目的。

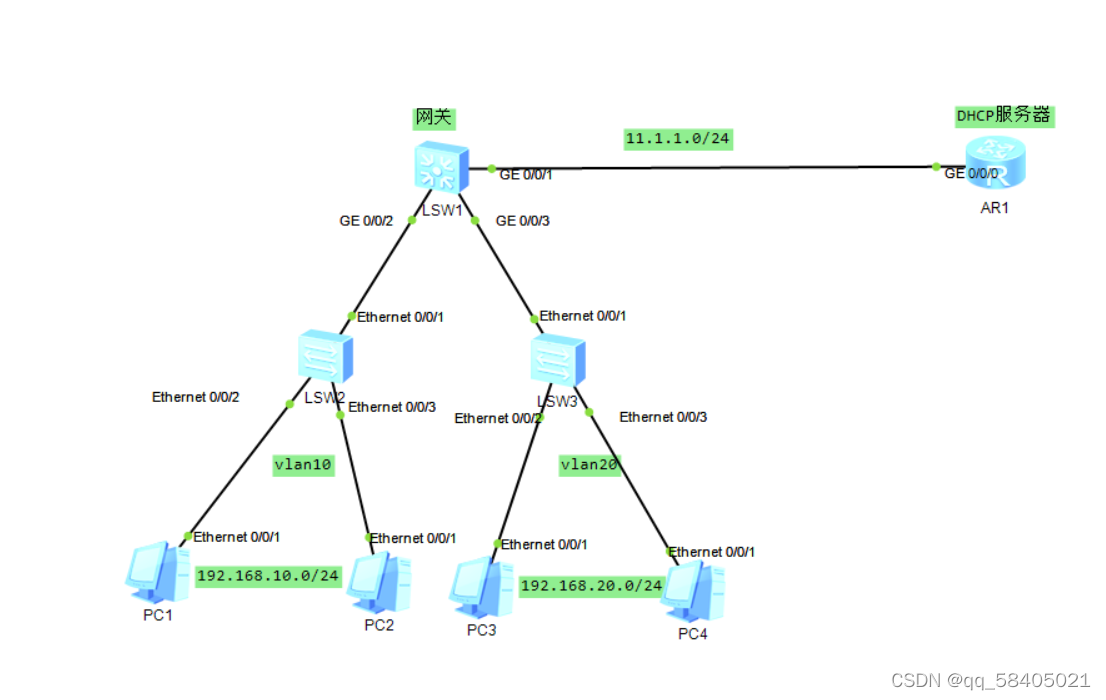

拓扑如下：

第一步：LSW2,LSW3为二层交换机，设置端口角色，E0/0/2,E0/0/3划分为access，E0/0/1划分为trunk，当然这里因为因为SW2和SW3交换机所连接的设备都是属于同一个vlan，access也是可以的，我这里统一二层交换机全部划分为access接口。

SW2
vlan batch 10

interface Ethernet0/0/1
 port link-type access
 port default vlan 10

interface Ethernet0/0/2
 port link-type access
 port default vlan 10

interface Ethernet0/0/3
 port link-type access
 port default vlan 10



SW3
vlan batch 10

interface Ethernet0/0/1
 port link-type access
 port default vlan 10

interface Ethernet0/0/2
 port link-type access
 port default vlan 10

interface Ethernet0/0/3
 port link-type access
 port default vlan 10

第二步：

网关G0/0/2，G0/0/3也可以配置为access，因为当数据包从SW2和SW3发出的时候，已经被去掉了标签，到了网关设备的G0/0/2或者G0/0/3，完全可以打上自己接口的PVID然后放行进入交换机，根据其数据包的标签，分别让vlanIf虚拟接口处理。

vlan batch 10 20 30

interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Vlanif30
 ip address 11.1.1.1 255.255.255.0


interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 30
 port trunk allow-pass vlan 2 to 4094
#

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

#保证全网互通，配置OSPF
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 192.168.10.254 0.0.0.0
  network 192.168.20.254 0.0.0.0
  network 11.1.1.1 0.0.0.0

第三步：配置R1，记得开启DHCP，在系统视图下输入命令dhcp enable添加地址池，配置OSPF，

dhcp enable
#
ip pool v10
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool v20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 dns-list 114.114.114.114
#

interface GigabitEthernet0/0/0
 ip address 11.1.1.2 255.255.255.0
 dhcp select global
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 11.1.1.2 0.0.0.0

第四步：交换机配置中继，同样记得开启DHCP enable，dhcp的模式选择relay，并且指定中继服务器的IP地址，至此DHCP中继就完成了，看一下效果。

#SW1

interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 11.1.1.2
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 11.1.1.2
#

效果：

但是今天DHCP的收获不止于此，解决了一个问题，一个困惑许久的问题，和大家分享一下，

大家是否发现，有时候使用三层交换机想要配置IP地址，需要配置vlanif口，但是大家有没有想过为什么Access接口在配置的时候需要划分到固定的vlan，而trunk不需要呢，起始并不是他们需不需要的问题，问题的关键是标签，因为这两种接口对于标签的处理方式不同，举个例子，拿这个拓扑举例子，如果配置G0/0/2为trunk，假设数据包从SW2来的时候是带有标签的，也就是携带者vlan 10标签（其实针对于本题是不携带的），那么数据在经过G0/0/2的时候，被放行，因为和交换机中的Vlanif10相匹配，所以可以被正常转发，而在我们这个拓扑中，SW2的E0/0/1口是access，所以出去的时候会去掉vlan10标签，那么trunk接收到不携带标签的数据包做法就是打上自己的PVID然后看是否允许放行，允许放行的话进入交换机内部进一步转发，而我们这题，因为没有配置响应的Vlanif1接口，所以如果SW1的G0/0/2配置成了Trunk就无法通信了。而这时，针对于SW1和R1之间的链路来说呢，我本题中，特地的把SW1的G0/0/1设置成了trunk并且配置了他的PVID为30，此时数据包的转发过程应该是什么呢？，AR1发送一个数据包，当然不携带vlan tag，这时候进入G0/0/1口，然后trunk对于不携带vlan标签的数据帧就是打上自己的PVID，于是打上Vlan tag30进入交换机，然后将vlan tag30的数据包交给vlanif30处理，同样，如果G0/0/1口是access的话，同样需要划分到vlan30，所以并不是说设置trunk的接口不需要划分到vlan里面，access就需要，这是一个误解。这种情况是由于什么引起的呢？，假设SW2的E0/0/1口是Trunk，SW1的G0/0/2也是trunk，并且默认PVID为1，对于发出的数据包进行放行，并且如果和自己的PVID不同则不进行去标签的工作，那么数据包从SW2发出的时候是携带着vlan10标签的，那么这时候G0/0/2，对于此数据包进行了放行，注意这时候这个数据包还是携带着vlan10标签的，所以可以正常的进入到交换机中由vlanif10进行处理，而如果是G0/0/2口是access的话，对于接收到和他PVID相同的数据包才放行，所以才需要把他划分到对应的vlan下面，才可以正常通信。

总而言之：三层交换机接口绑定vlan是根据标签来的
