电子密码锁——数电课设

一、方案设计

1.1 设计要求

本课题设计一个具有N位密码的电子密码锁（4位及以上，自设），具体指标为（具体指标可以根据实际情况作相应调整）：

1）N位密码能进行设置、显示。

2）当输入密码正确时，能进行开锁。

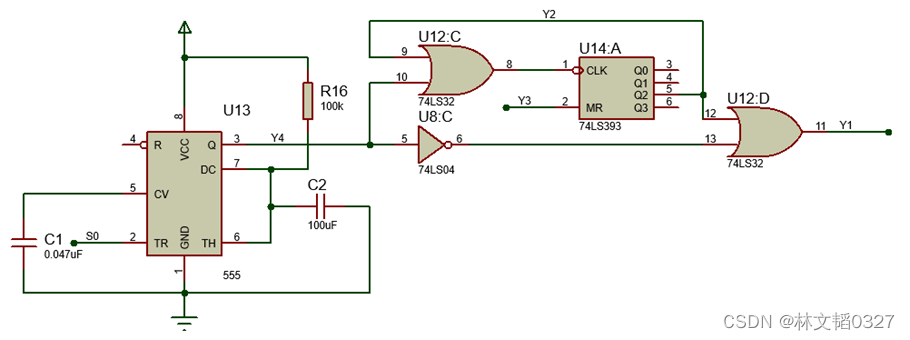

3）具有开锁时间限制功能，在第一个按键触动后的10秒内若未将锁打开，则电路进入自锁状态，无法开锁，并进行声光报警。

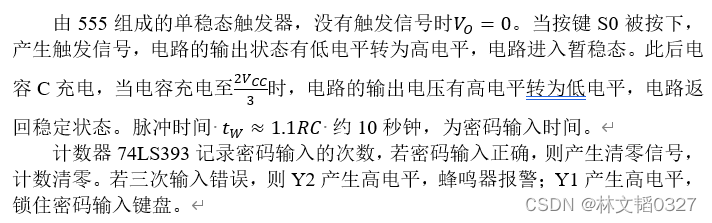

4）由555振荡电路产生时基信号。

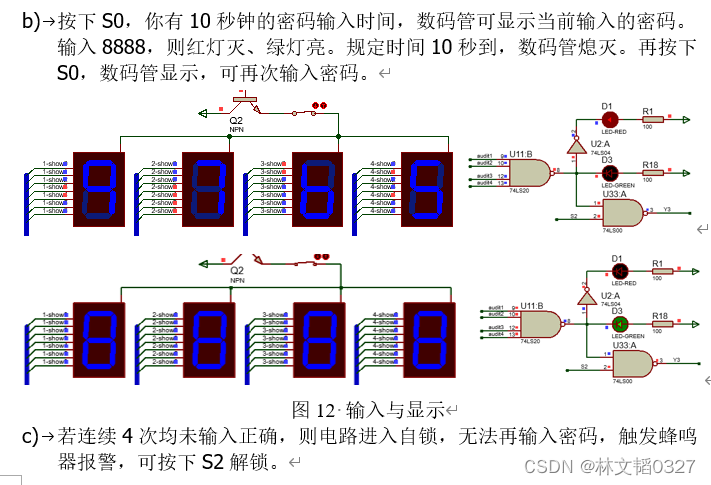

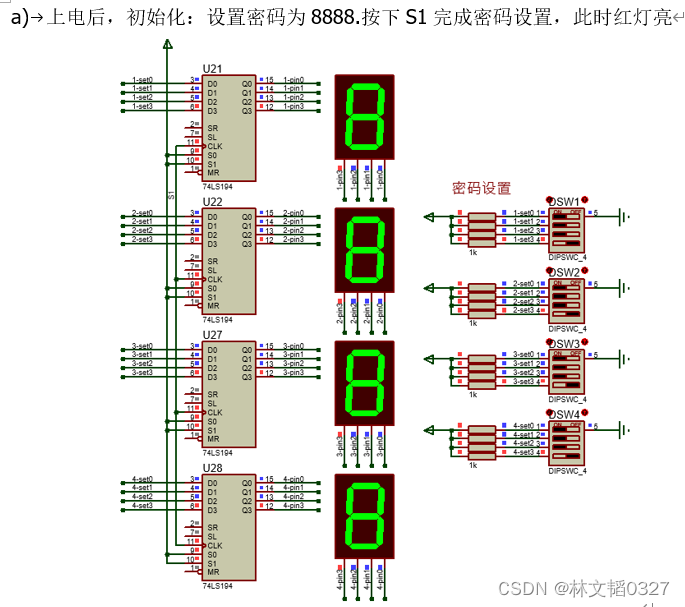

1.2 功能演示



二、方案设计与论证

一个具有4位密码的十进制输入的电子密码锁

1. 4位密码能进行设置、显示（可隐藏）。
2. 当输入密码正确时，能进行开锁。
3. 具有开锁时间限制功能，触动“密码输入”按键后的10秒内键盘解锁，可输入密码。其余时间内，数字键盘处于锁定状态，触动无效
4. 当密码输入错误3次后，触发蜂鸣器报警，电路进入自锁状态，无法开锁

三、单元电路设计

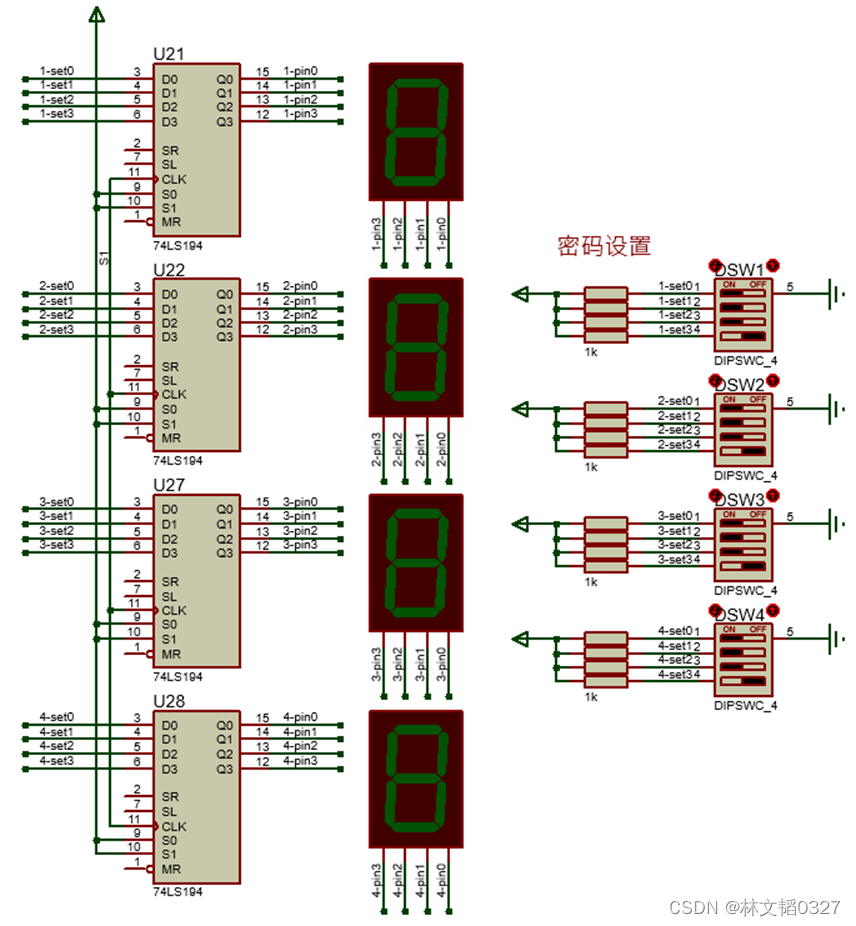

3.1密码设置模块

 每一位10十进制的密码通过4位二进制设置，通过单刀双掷开关选择。按下密码设置按钮，产生CLK上升沿，74ls194锁存设置的密码。

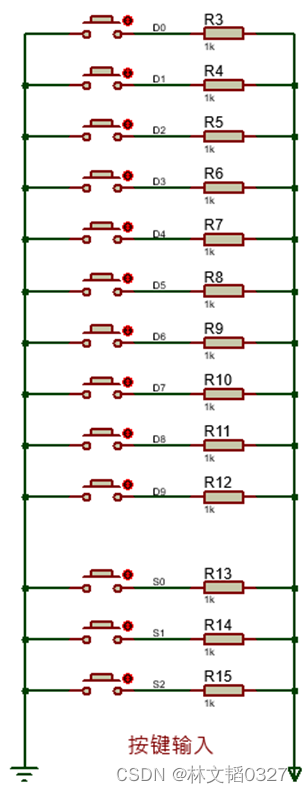

3.2 密码输入模块

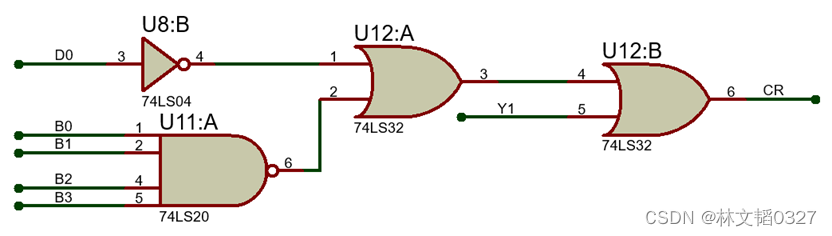

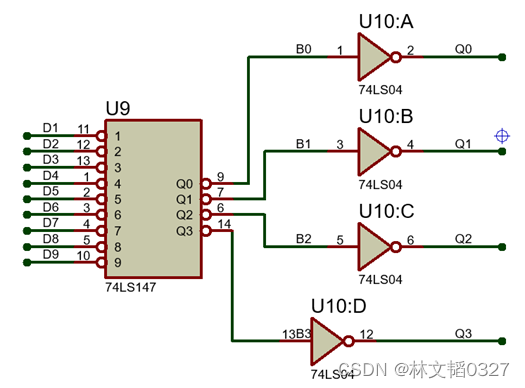

该电路有10个按键D0~D9，用于控制密码的输入，通过74HC147进行编码，在密码输入的有效时间内，如果十个按键中有按键按下，则CR产生一个脉冲，用于控制密码的输入；74HC147编码后通过4个反相器，把十进制码转换为二进制码。S0用于密码输入，按下后开始输入密码，有效时间为10秒。S1用于产生修改密码的脉冲。S2用于重置电路。

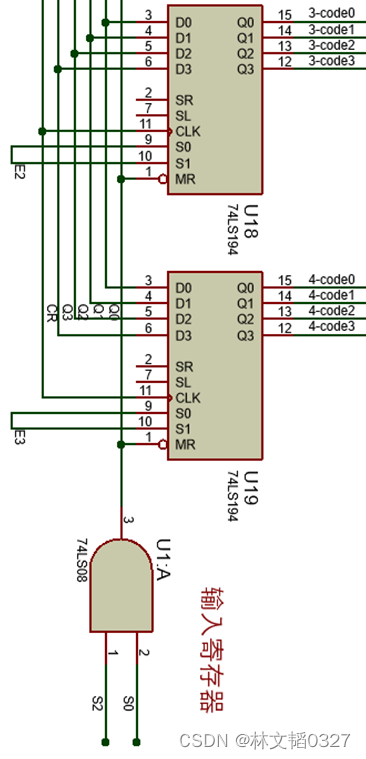

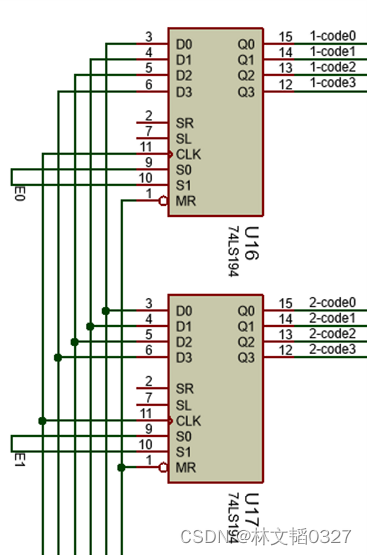

 3.3密码储存模块

 74HC147编码后通过4个反相器，把十进制码转换为二进制码。当有按键触动，CR产生上升沿，每4位二进制码被锁存。E0~E3控制输入密码被锁存到哪一位上。按下S0或S2产生的低电平，产生清零信号，清除上一次的状态。

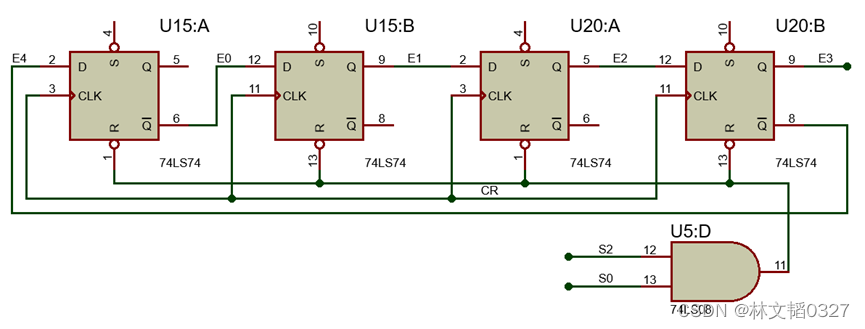

 3.4密码输入控制模块







 该电路用于控制键入的密码送入寄存器，上电后E0~E4为10001。在密码输入的有限时间内，按下一次按键，CR产生一个脉冲，此时第一个寄存器把密码存入，E0~E4变为01001；再按一次密码存入第二个寄存器，E0~E4变为00101;以此类推，按四次即完成密码的输入。

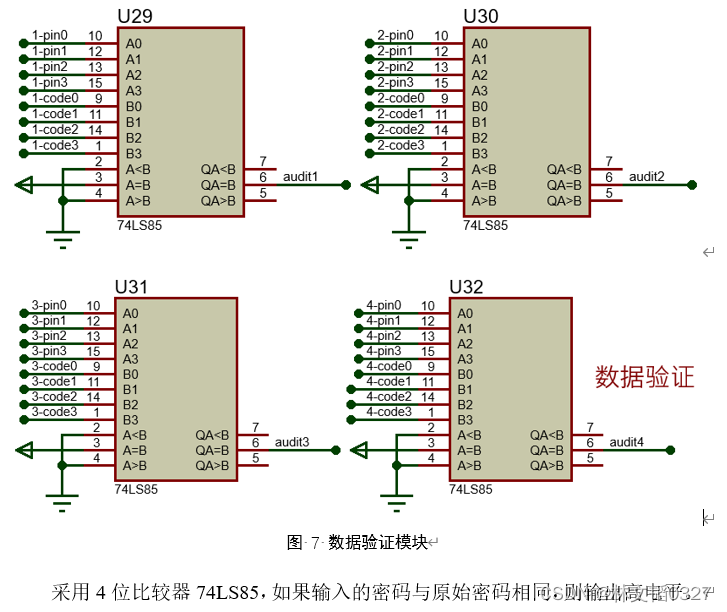

3.5数据验证模块

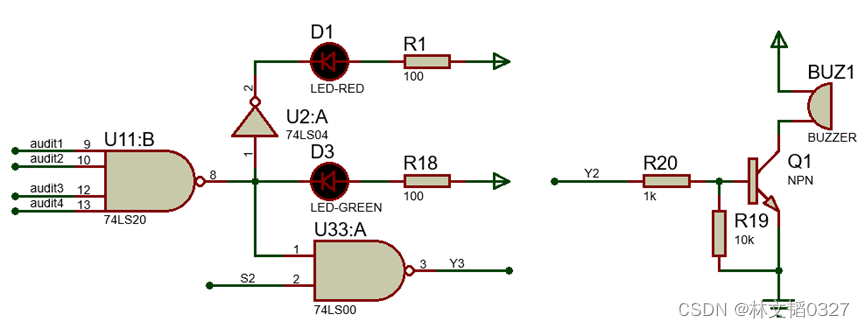

 3.6报警电路模块

 四位密码都相同则都输出高电平，通过四输入的与非门输入低电平，此时绿灯亮，否则红灯亮。蜂鸣器报警电路采用高电平驱动。

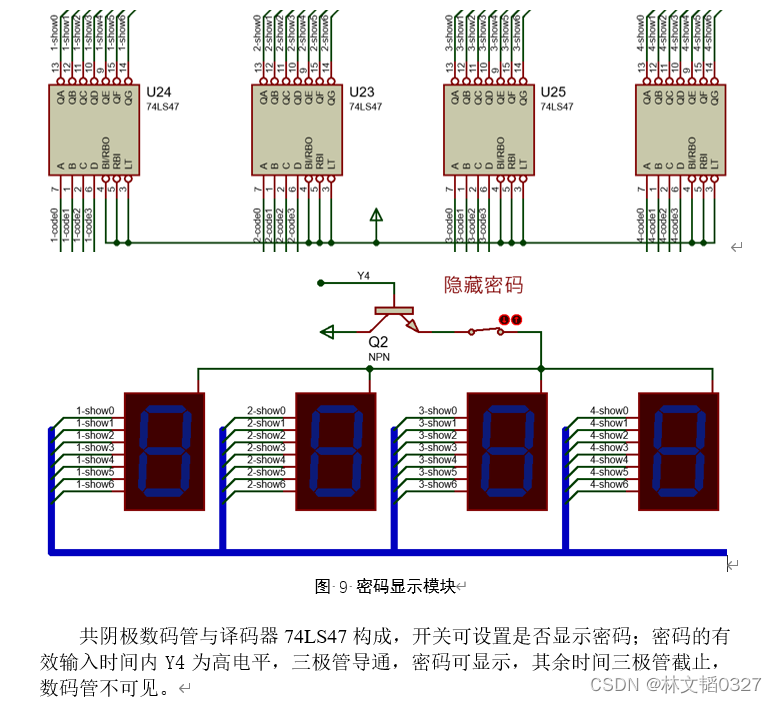

3.7密码显示模块
