基于FPGA的电子密码锁

基于FPGA的电子密码锁

实现的功能：

1、 设计制作一个数字密码锁，共有8位密码，要求该密码是字母与数字的结合。输入密码由LCD显示
2、 系统上电后，8位初始密码为0000_0000.
3、 输入8位破解密码，输入完毕后，按确认键，若输入密码与破解密码匹配，则开锁成功，点亮第一位led（长亮）蜂鸣器响一声。解锁成功后按设置密码键可重新设置密码。若输入密码与破解密码不匹配，则开锁不成功，点亮第二位led（长亮），再次输入破解密码。若下次输入正确，则点亮第一位led（长亮），熄灭第二位led，若输入密码3次以后，仍未解锁，则第二位led长亮，第三位led长亮并锁闭键盘。
4、 按下复位键，解锁键盘，熄灭第一位、第二位和第三位led，并可重新操作第三步。

硬件要求：

LCD1602一块(16引脚的)；

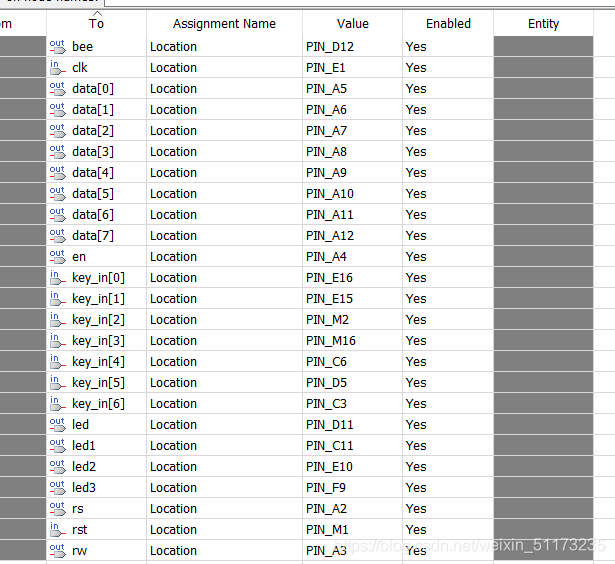

FPGA开发板。这里我采用的是正点原子的新起点开发板，使用其他的开发板要记得自个分配引脚。使用的是正点原子新起点开发板的话可以按下面连接LCD1602和分配引脚：

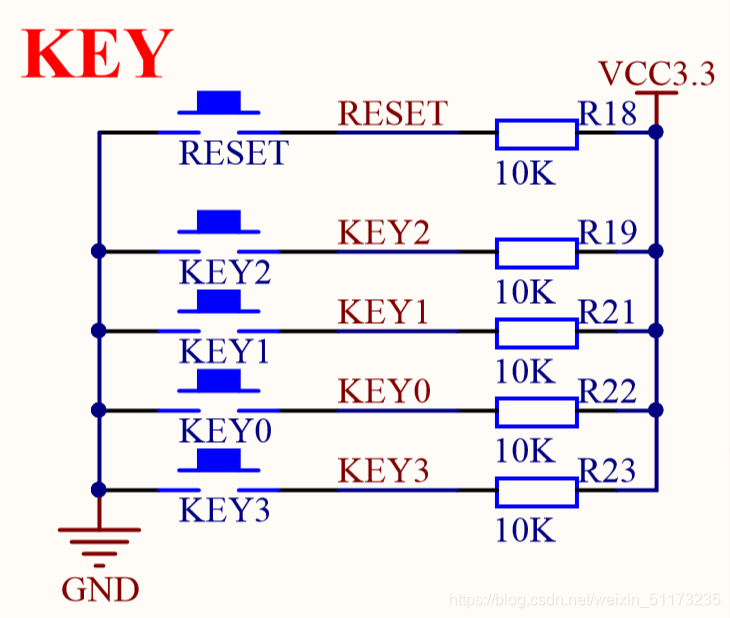

注意，板子上只有四个按键0~3，还需要额外接两个按键4和5。按键key_in[6]没有用到，预留出来了。外接按键要按下图接，上拉电阻为10K，电压3.3v

LCD1602的工作原理：

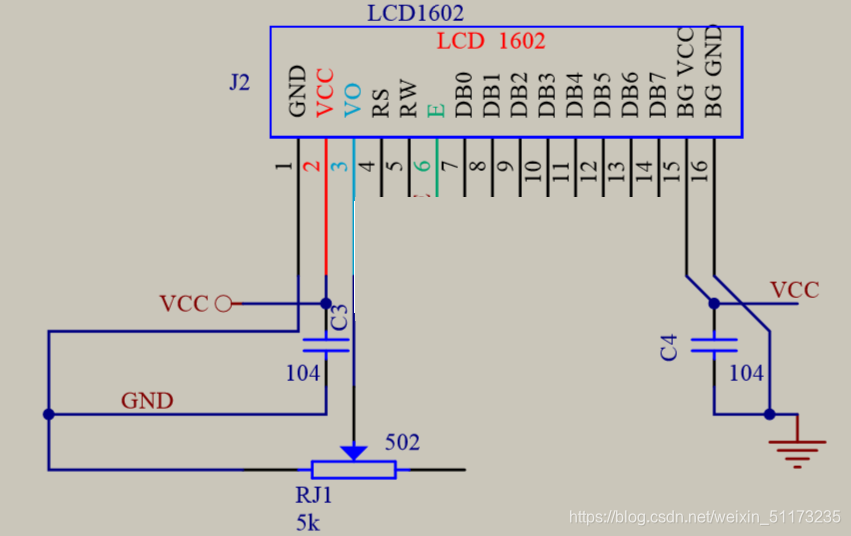

LCD1602在玩过单片机的应该是较早接触的字符型液晶显示器了，一般来说，LCD1602有16引脚，也有14引脚的，16脚的相比14脚的多了背光电源A(15脚)和地线K(16脚)。我手里这里使用的是16脚的，接线图如下：RS到DB7按上图的引脚分配表接开发板上

对应到LCD1602的引脚上分别是：

1、VSS接电源地。

2、VDD接+5V。

3、VO是液晶显示的偏压信号，可接电位器，改变背光，电压过高和过低会看不清字符。
4、RS是命令/数据选择引脚，接FPGA的一个I/O，当RS为低电平时，选择命令；当RS为高电平时，选择数据。

5、RW是读/写选择引脚，接FPGA一个I/O，当RW为低电平时，向LCD1602写入命令或数据；当RW为高电平时，从LCD1602读取状态或数据。如果不需要进行读取操作，可以直接将其接GND。(这里我接的是IO口)
共有四种状态：注意FPGA速度很快，在控制LCD1602时注意延时
输入RS=0，RW=1，E=高脉冲。输出：D0—D7为状态字。（读命令）
输入RS=1，RW=1，E=高脉冲。输出：D0—D7为数据。 （读数据）
输入RS=0，RW=0，E=高脉冲。输出：无。 （写命令）
输入RS=1，RW=0，E=高脉冲。输出：无。（写数据）

6）E，执行的使能引脚，接FPFA的一个I/O。

7）D0—D7，并行数据输入/输出引脚，接FPGA的的8个I/O口。

8）A背光正极，可接到VCC。

9）K背光负极，接GND

LCD1602可以显示16列2行的字符，LCD1602显示的原理 跟 8* 8的点阵显示原理很相似，1602显示字符的原理也是8*8的点组成的，例如我们要显示一数字0:
通过点亮相应的点就可以，但与点阵不同的是，有些LCD1602不需要取字模，因为其内部自带了字库，通过对照ASCALL码表就可以显示相应的数字：例如还是要显示数字0的话，我们只需要往DB0-DB7写入数值48，就可显示数字0

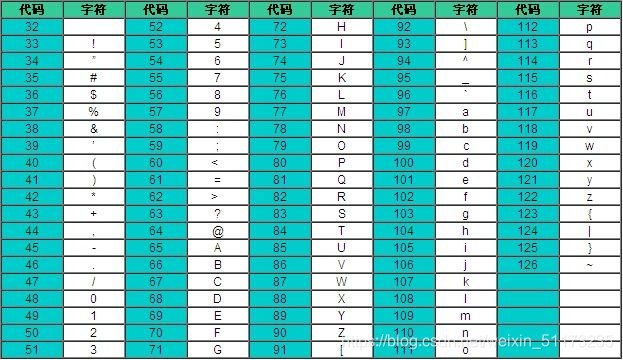

常用的ASCALL对照表：

LCD1602的工作原理可自行百度或参考：LCD1602工作原理

效果图：

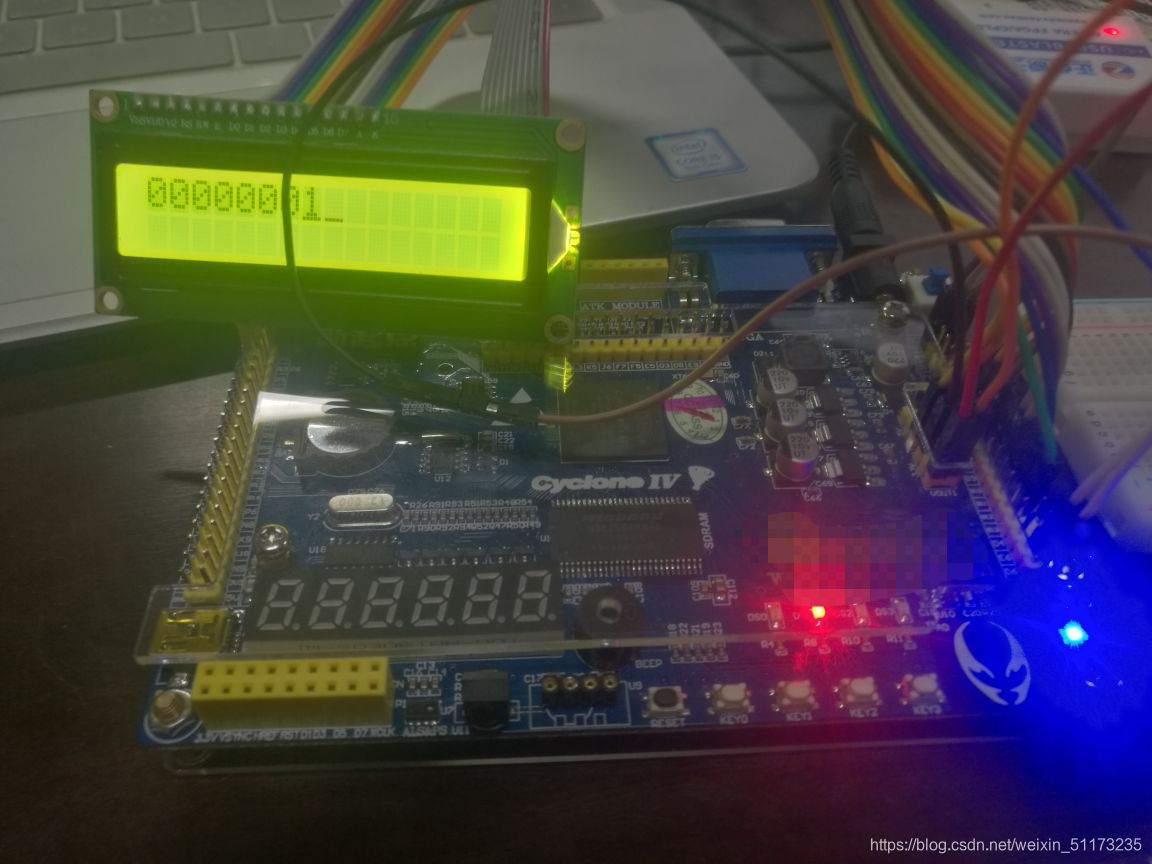

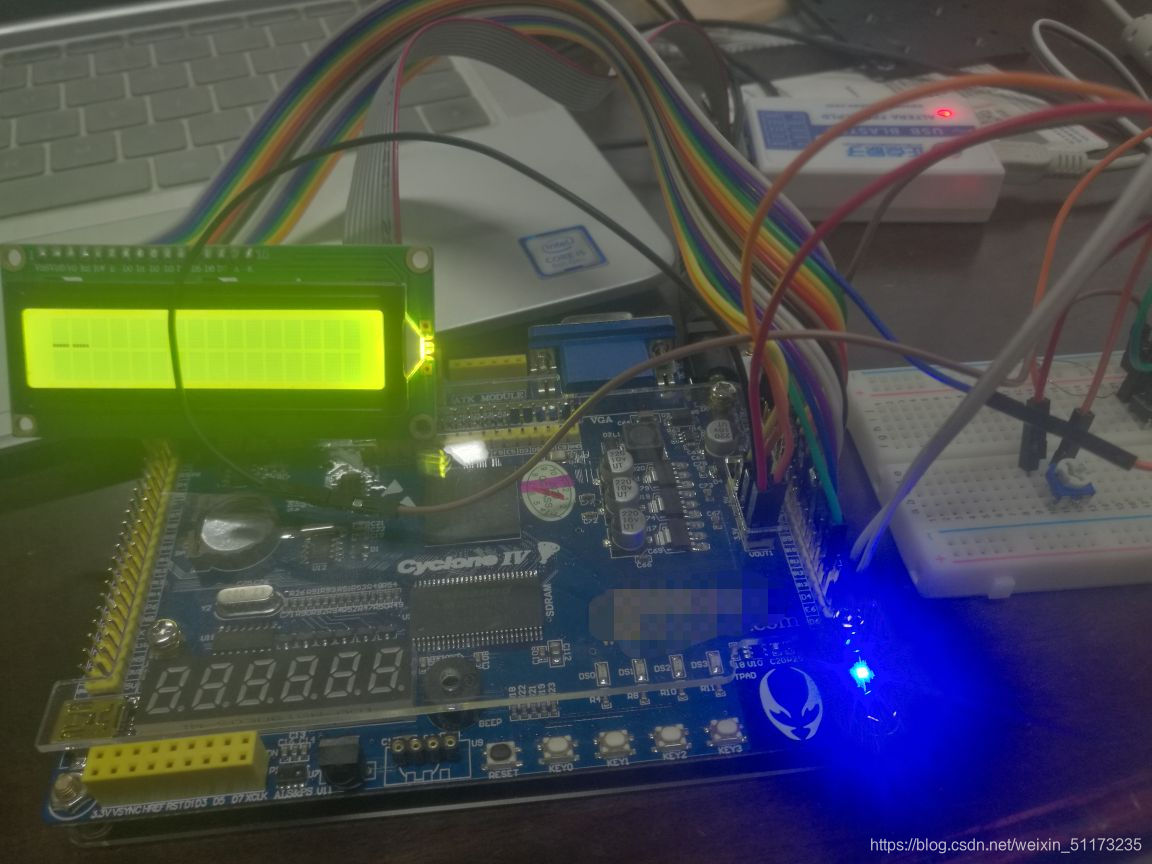

开始状态：

密码错误：

密码正确：

最后，附上代码：
