数据库三大范式、ER图与实体类、外键约束与级联操作

🏠个人主页：不会写代码的满满
🧑个人简介：大家好，我是满满，一个想要与大家共同进步的男人😉😉
目前状况🎉：开学即将大三，目标就是半年内找到一份实习工作👏👏
💕欢迎大家：这里是CSDN，我总结知识的地方，欢迎来到我的博客，我亲爱的大佬😘

正文开始 ----------

1. 数据库三大范式🙊

1）范式

  • 必须保证数据库设计的合理性

    • 数据库设计关系整个系统的架构，关系到后续开发效率和运行效率
    • 数据库的设计主要包含了设计表结构和表之间的联系

  • 什么是合理的数据库 ？

    • 结构合理
    • 冗余较小
    • 尽量避免插入删除时修改异常

如何才能保证数据库设计水平

​ 遵循一定的规则

​ 在关系型数据库中这种规则就称为 范式。

• 什么是范式（NF= NormalForm）

​ 范式是符合某一种设计要求的总结。

​ 要想设计一个结构合理的关系型数据库，必须满足一定的范式。

2）范式分类

  • 第一范式

    • 第二范式

    • 第三范式

    ​ • 各个范式是依次嵌套包含的

    ​ • 范式越高，设计质量越高，在现实设计中也越难实现

    ​ • 一般数据库设计，只要达到第三范式，即可避免异常的出现

3）第一范式

  • 要求

    • 最基本的范式
    • 第一范式要求数据库表的每一列都是不可分割的基本数据项，同一列中不能有多个值
    • 简单来说就是要确保数据的原子性。
    • 第一范式的合理遵循需要根据系统的实际需求来定

    • 示例

    • 用户表（用户名，家庭地址）
    • 用户表（用户名，省，城市，详细地址）
    • 系（系名称，系主任，系高级职 称人数）
    • 系（系名称，系主任，系教授人数，系副教授人数）

  • 比方说学生信息：

    字段名值字段名值字段名值字段名值
    姓名张三性别男民族汉出生日期2000年x月x日

    又比方说用户地址栏，一般情况下我们用一个varchar列来表示，其中值如下

    字段名值
    家庭住址湖北省武汉市武昌区某某街某某号

    如果有相应的业务要求，这个字段就可以按第一范式进行拆分，这样在针对地址进行检索时更加精确方便

    字段名值字段名值字段名值字段名值
    省份湖北省地市武汉市区名武昌区街道名某某街道

  • 若某一列有多个值，可以将该列单独拆分成一个实体，新实体和原实体间是一对多的关系。

    比如：学生选课

    张三选了计算机、高数、英语三门课。使用一个字段存放，这就违反了范式。

    字段名值字段名值
    姓名张三成绩计算机80，英语90，高数70

    应该设计学生选课表，并对学生信息表产生1对多的关联

    字段名值字段名值
    学生编号123学生姓名张三
    字段名值字段名值
    学科编号s1学科名称计算机
    学科编号s2学科名称英语
    学科编号s3学科名称高数
    字段名值字段名值字段名
    学生编号123学科编号s1成绩80
    学生编号123学科编号s2成绩90
    学生编号123学科编号s3成绩70

  • 在任何一个关系数据库中，第一范式（1NF）是对关系模式的基本要求，不满足第一范式（1NF）的数据库就不是关系数据库。

4）第二范式

  • 要求
    • 第二范式需要确保数据库表中的每一列都和主键相关，而不能只有一部分和主键相关（主要针对联合主键而言）。
    • 即在一个数据库表中只能保存一种数据，不可以把多种数据保存到同一张表中。
  • 实例
    • 学号和课程编号作为联合主键
    • 课程名称只依赖于课程编号，而和学号没有关系

解决

  • 提取出学生表
  • 提取成课程表
  • 提取选课表，存放选课记录

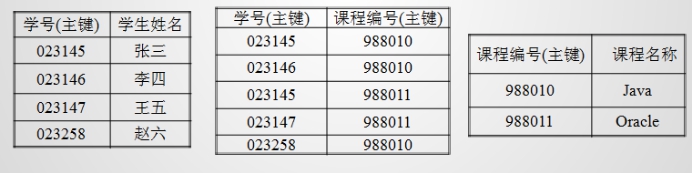

​ 学生表 选课表 课程表

5）第三范式

  • 要求

    • 第三范式确保数据表中的每一列数据都与主键相关，而不能间接相关。

    • 属性不依赖其他非主属性.

示例1：学生班级表

学号(主键)学生姓名班级编号班级名称班级信息
023145张三9876543班特招班
023146李四9876543班特招班
023147王五9876554班普通班
023258赵六9876543班特招班

完善之后的方案：

学号(主键)学生姓名班级编号
023145张三987654
023146李四987654
023147王五987655
023258赵六987654
班级编号(主键)班级名称班级信息
9876543班特招班
9876554班普通班

​ 示例2: 订单明细表

编号(主键)图书id图书名称价格作者出版社出版日期数量
0231451精通Java60.00张三清华出版社20071
0231462Oracle65.00李四机械出版社20091
0231473JSP87王五电子出版社20143
0232581精通Java60.00张三清华出版社20072
0232592Oracle65.00李四机械出版社20093

完善之后的方案：分割成图书表和订单表两种表

图书id图书名称价格作者出版社出版日期
1精通Java60.00张三清华出版社2007
2Oracle65.00李四机械出版社2009
3JSP87王五电子出版社2014
4Struts256赵六清华出版社2005
编号(主键)图书id数量
02314511
02314621
02314733
02325822
02325923

6）范式的优缺点

优点

  • 结构合理
  • 冗余较小
  • 尽量避免插入删除修改异常

• 缺点

  • 性能降低
  • 多表查询比单表查询速度慢
  • 数据库的设计应该根据当前情况和需求做出灵活的处理。
  • 在实际设计中，要整体遵循范式理论。
  • 如果在某些特定的情况下还死死遵循范式也是不可取的，因为可能降低数据库的效率，此时可以适当增加冗余而提高性能。

• 示例：

​ 比如经常购物车条目的中除了条目编号，商品编号，商品数量外，可以增加经常使用的商品名称，商品价格等

图书表

图书id图书名称价格作者出版社出版日期
1精通Java60张三清华出版社2007
2Oracle宝典65李四机械出版社2009
3JSP87王五电子出版社2014
4Struts256赵六清华出版社2005

订单表中增加冗余列图书名称、价格，以空间换时间。

编号(主键)图书id图书名称价格数量
0231451精通Java601
0231462Oracle宝典651
0231473JSP873
0232581精通Java602

7）总结

  • 范式是指导数据库设计的规范化原则，可以保证数据库的设计质量。
  • 第一范式 ： 字段不能再分。
  • 第二范式 ： 不存在局部依赖（要和主键相关）。
  • 第三范式： 不包含传递依赖（间接依赖）。
  • 使用范式可以减少冗余，但是会降低性能。
  • 特定的表可以违反第三范式，但是可以增加其性能。

2. ER图与实体🍢

ER图是我们建立概念数据模型的工具
​ 数据模型是现实世界中数据特征的抽象。数据模型应该满足三个方面的要求：
​ 01 能够比较真实地模拟现实世界
​ 02 容易为人所理解
​ 03 便于计算机实现

​ 概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

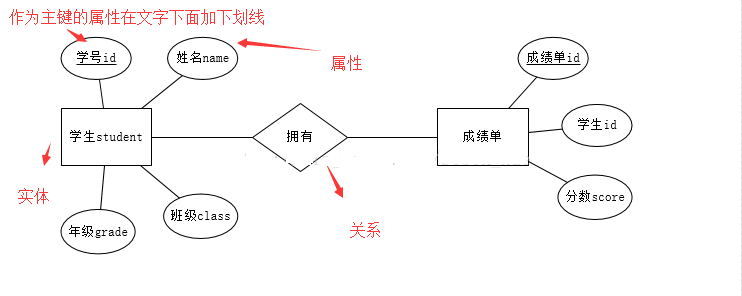

ER图图例

​ ER图分为实体、属性、关系三个核心部分。实体是长方形体现，而属性则是椭圆形，关系为菱形。

​ ER图的**实体（entity）**即数据模型中的数据对象，例如人、学生、音乐都可以作为一个数据对象，用长方体来表示，每个实体都有自己的实体成员（entity member）或者说实体对象（entity instance），例如学生实体里包括张三、李四等，实体成员（entity member）/实体实例（entity instance） 不需要出现在ER图中。

​ ER图的**属性（attribute）**即数据对象所具有的属性，例如学生具有姓名、学号、年级等属性，属性分为唯一属性（ unique attribute）和非唯一属性，唯一属性指的是唯一可用来标识该实体实例或者成员的属性，用下划线表示，一般来讲实体都至少有一个唯一属性。

​ ER图的**关系（relationship）**用来表现数据对象与数据对象之间的联系，例如学生的实体和成绩表的实体之间有一定的联系，每个学生都有自己的成绩表，这就是一种关系。

​ ER图中关联关系有三种：

​ 1对1（1:1） ：1对1关系是指对于实体集A与实体集B，A中的每一个实体至多与B中一个实体有关系；反之，在实体集B中的每个实体至多与实体集A中一个实体有关系。

​ 1对多（1:N） ：1对多关系是指实体集A与实体集B中至少有N(N>0)个实体有关系；并且实体集B中每一个实体至多与实体集A中一个实体有关系。

​ 多对多（M:N） ：多对多关系是指实体集A中的每一个实体与实体集B中至少有M(M>0)个实体有关系，并且实体集B中的每一个实体与实体集A中的至少N（N>0）个实体有关系。

imgER的实 实体还会细分为弱实体和强实体：

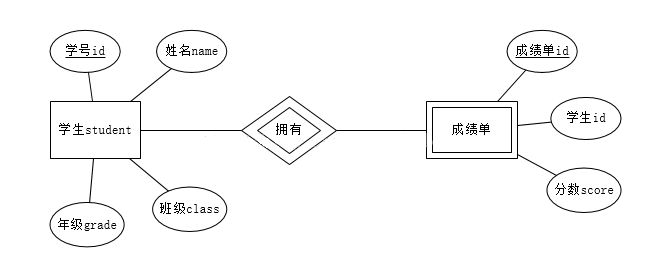

​ 弱实体：一个实体必须依赖于另一个实体存在，那么前者是弱实体，后者是强实体，弱实体必须依赖强实体存在，例如上图的学生实体和成绩单实体，成绩单依赖于学生实体而存在，因此学生是强实体，而成绩单是弱实体。


​ 弱实体和强实体的联系必然只有1：N或者1：1，这是由于弱实体完全依赖于强实体，强实体不存在，那么弱实体就不存在，所以弱实体是完全参与联系的，因此弱实体与联系之间的联系也是用的双线菱形。

​ **复合实体：**复合实体也称联合实体或桥接实体，常常用于实现两个或多个实体间的M：N联系，它由每个关联实体的主玛组成，用长方体内加一个菱形来表示。

​ 下图就是一个典型的复合实体，因为只是举例，相对粗糙，用户和商品两个实体是M：N的关系，中间又订单这个实体联系，因此订单这个实体是一个复合实体，同时如果用户 实体不存在，就没有订单实体的存在，因此对于用户实体来讲订单是弱实体，同理商品实体如果不存在，同样不存在订单实体，因此对商品实体而言订单是弱实体，具体如图：

ER物理模型与数据建模

​ 上面说的原生ER图，主要用于模型分析，实际上我们更常用的ER图的物理模型。

​ 这里是一个在线免费ER图绘制网站，https://www.freedgo.com/erd-index.html，我们用这个工具来讲解一下ER图的分析绘制、及导出成SQL的过程。

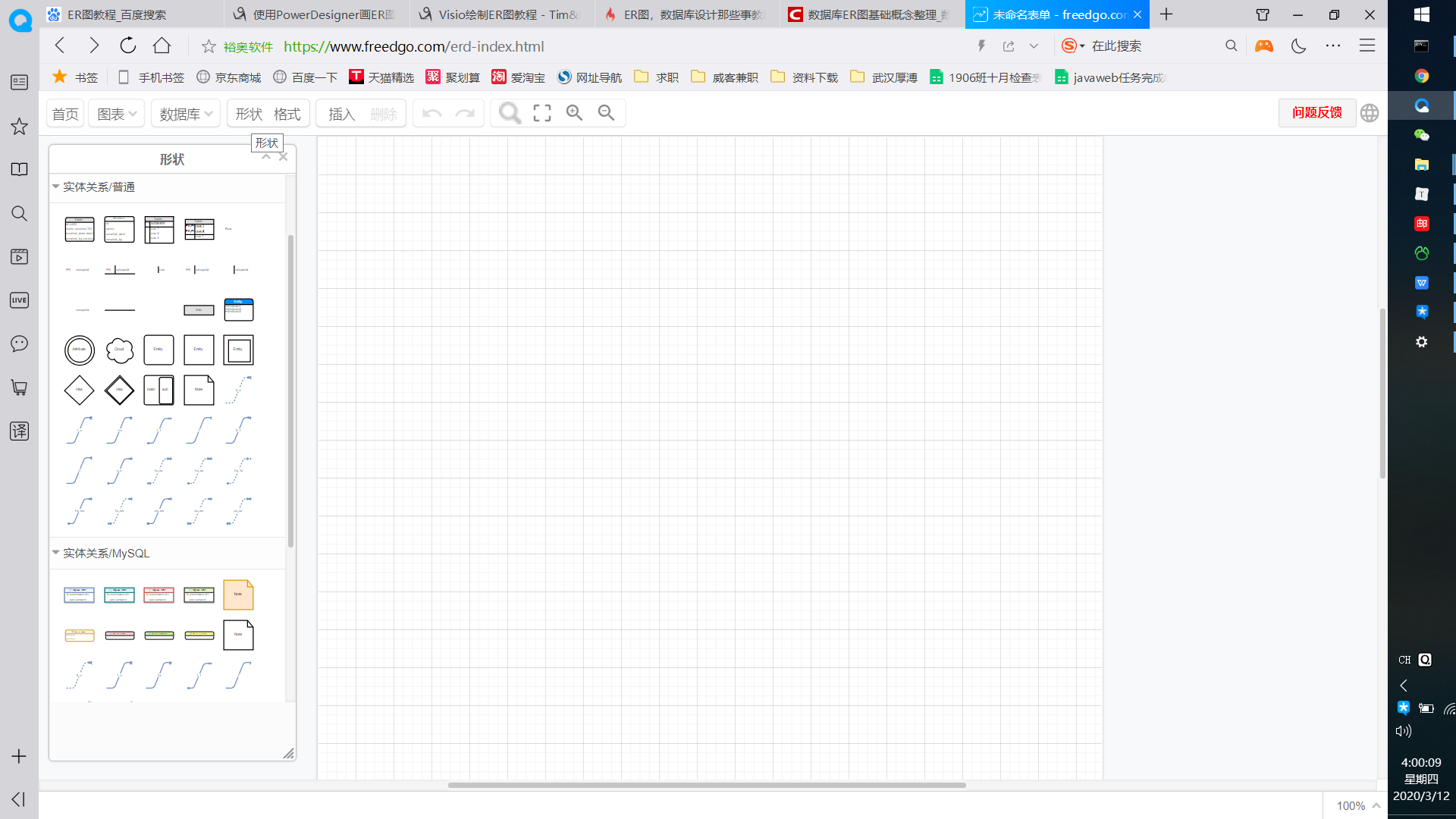

​ 进入页面，可以点击“格式”按钮，展现图例菜单。

image-20200312040016715

​ 我们可以选择实体关系/MySQL下的图标来完成学生班级课程模型模型。

建立学生表模型

​ 表名：student

字段名数据类型字段描述
s_idint主键，自动增长
s_namevarchar（20）学生姓名
s_codevarchar(20)学号

点击对应的表图标，将之拖入到主体图纸上。


双击表头“MySQL Table”，可以编辑表名。

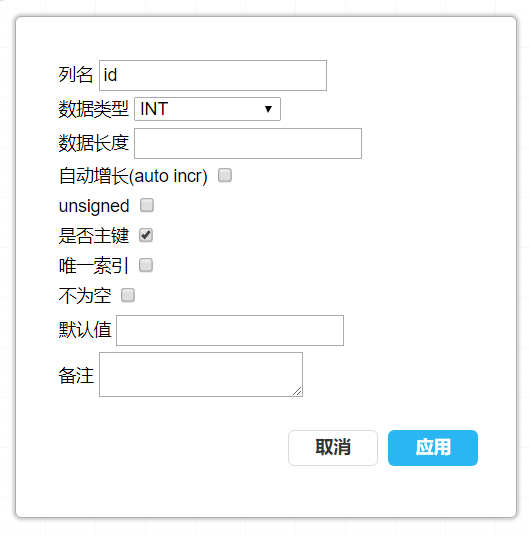

在字段上点击右键，选“列修改”，可以设置列属性。


改成以下样子

点击"应用"。

编辑完成后

QQ截图20200312042421

在其上点击右键，选择“选中sql”，可以看到弹出窗口自动生成建表语句

CREATE TABLE IF NOT EXISTS student (	s_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_name VARCHAR(20) NOT NULL default  ‘’,
	s_code VARCHAR(20) NOT NULL default  ‘’
);
建立学生辅助信息表模型

表名：studentAdd

字段名数据类型字段描述
a_idint主键，自动增长
s_idint学生id
s_addressvarchar(60)学生住址

仿照上面流程，完成此表的模型。

QQ截图20200312043128

然后点击“1对1关系”图标。

QQ截图20200312043321

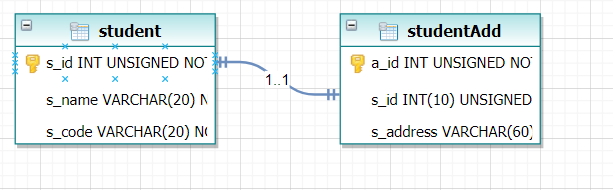

将两个端点分别拖动到student.s_id和studentAdd.s_id上去。

QQ截图20200312043452

点击 数据库 -> MySQL -> 全部SQL 就可以看到完整的sql建表语句。

CREATE TABLE IF NOT EXISTS student (	s_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_name VARCHAR(20) NOT NULL default  ‘’,
	s_code VARCHAR(20) NOT NULL default  ‘’
);
CREATE TABLE IF NOT EXISTS studentAdd (	a_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_id INT(10) UNSIGNED NOT NULL default  0,
	s_address VARCHAR(60) NOT NULL default  ‘’
);
alter table studentAdd add constraint studentAdd_s_id_fk0  foreign key (s_id) references student (s_id);

在这里针对1对1关系，建立了外键关联。

建立班级信息表模型

表名：class

字段名数据类型字段描述
c_idint主键，自动增长
c_namevarchar(60)班级名称

表名：classStudent

字段名数据类型字段描述
cs_idint主键，自动增长
c_idint班级ID
s_idint学生ID

仿照上面流程，完成此表的模型。

并建立class.c_id 与 classStudent.c_id 的1对多关联，及student.s_id 与 classStudent.s_id的关联

QQ截图20200312044550

再看完整的建表sql

CREATE TABLE IF NOT EXISTS student (	s_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_name VARCHAR(20) NOT NULL default  ‘’,
	s_code VARCHAR(20) NOT NULL default  ‘’
);
CREATE TABLE IF NOT EXISTS studentAdd (	a_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_id INT(10) UNSIGNED NOT NULL default  0,
	s_address VARCHAR(60) NOT NULL default  ‘’
);
alter table studentAdd add constraint studentAdd_s_id_fk0  foreign key (s_id) references student (s_id);
CREATE TABLE IF NOT EXISTS class (	c_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	c_name VARCHAR(20) NOT NULL default  ''
);
CREATE TABLE IF NOT EXISTS classStudent (	cs_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	c_id INT(10) NOT NULL,
	s_id INT(10) NOT NULL
);
alter table classStudent add constraint classStudent_c_id_fk0  foreign key (c_id) references class (c_id);
alter table classStudent add constraint classStudent_s_id_fk0  foreign key (s_id) references student (s_id);
建立课程班级信息表模型

表名：course

字段名数据类型字段描述
co_idint主键，自动增长
co_namevarchar(60)课程名称

表名：courseClass

字段名数据类型字段描述
cc_idint主键，自动增长
co_idint课程ID
c_idint班级ID

仿照上面流程，完成此表的模型。

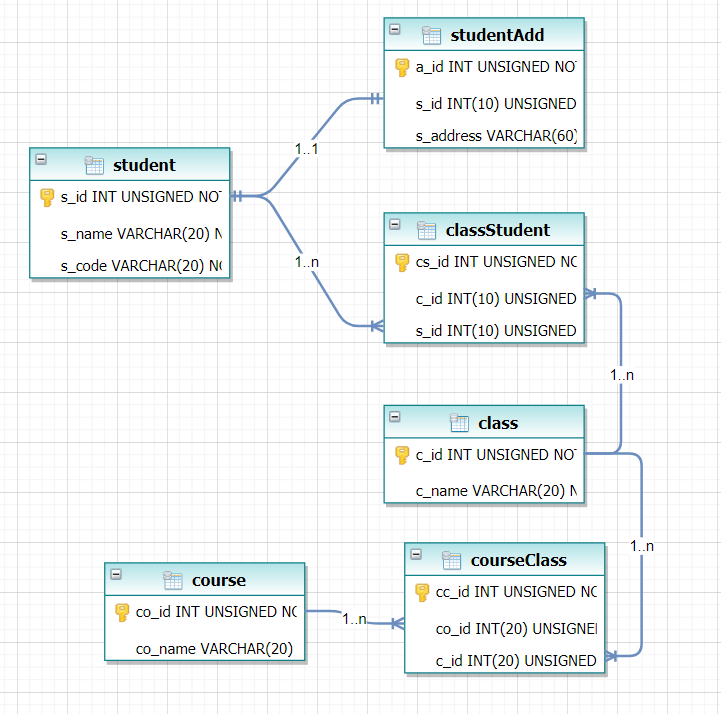

并建立course.co_id 与 courseClass.co_id 的1对多关联，及class.c_id 与 courseClass.c_id的关联。

QQ截图20200312045437
导出完整建表sql
CREATE TABLE IF NOT EXISTS student (	s_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_name VARCHAR(20) NOT NULL default  ‘’,
	s_code VARCHAR(20) NOT NULL default  ‘’
);
CREATE TABLE IF NOT EXISTS studentAdd (	a_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	s_id INT(10) UNSIGNED NOT NULL default  0,
	s_address VARCHAR(60) NOT NULL default  ‘’
);
alter table studentAdd add constraint studcentAdd_s_id_fk0  foreign key (s_id) references student (s_id);
CREATE TABLE IF NOT EXISTS class (	c_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	c_name VARCHAR(20) NOT NULL default  ''
);
CREATE TABLE IF NOT EXISTS classStudent (	cs_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	c_id INT(10) UNSIGNED NOT NULL,
	s_id INT(10) UNSIGNED NOT NULL
);
alter table classStudent add constraint classStudent_c_id_fk0  foreign key (c_id) references class (c_id);
alter table classStudent add constraint classStudent_s_id_fk0  foreign key (s_id) references student (s_id);
CREATE TABLE IF NOT EXISTS course (	co_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	co_name VARCHAR(20) NOT NULL default  ''
);
CREATE TABLE IF NOT EXISTS courseClass (	cc_id INT UNSIGNED NOT NULL AUTO_INCREMENT PRIMARY KEY,
	co_id INT(20) UNSIGNED NOT NULL default  '',
	c_id INT(20) UNSIGNED NOT NULL default  ''
);
alter table courseClass add constraint courseClass_co_id_fk0  foreign key (co_id) references course (co_id);
alter table courseClass add constraint courseClass_c_id_fk0  foreign key (c_id) references class (c_id);

3. 外键约束与级联操作🍒

外键约束（FOREIGN KEY）用来在两个表的数据之间建立连接，它可以是一列或者多列，一个表可以有一个或者多个外键。

​ **外键是表的一个字段，不是本表的主键，但对应另一个表的主键。**定义外键后，不允许删除另一个表中具有关联关系的行。

​ 外键对应的是参照完整性，一个表的外键可以为空值，若不为空值，则每一个外键的值必须等于另一个表中主键的某个值。

​ 外键的主要作用是保持数据的一致性、完整性。

​ 例如，部门表 tb_dept 的主键是 id，在员工表 tb_emp5 中有一个键 deptId 与这个 id 关联。

  • 主表（父表）： 对于两个具有关联关系的表而言，相关联中字段中的主键所在的表就是主表。

  • 从表（子表）： 对于两个具有关联关系的表而言，相关联字段中的外键所在的表就是子表。

    abf

设置MySQL外键结束的约束

​ 定义MySQL外键的时候，需要遵守一下规则：

  • 主表必须已经存在数据库中，或者是当前正在创建的表。如果是后一种情况，则主表与从表是同一个表，这样的表称为自参表（顾名思义，就是自我参照的意思），这种结构称为自参完整性。
  • MySQL支持外键的存储引擎只有InnoDB，这里和主键有区别，注意区分。在创建外键的时候，要求主表必须有对应的索引。从表在创建外键的时候也会自动创建对应的索引。
  • 必须为主表定义主键。
  • 主键不能包含空值，但是允许在外键中出现空值。也就是说，只要外键的每个非空值出现在指定的主键中，这个外键的内容就是正确的。
  • 在主表的表名后面指定列名或列名的组合。这个列或列的组合必须是主表的主键或候选键（唯一键、复合主键）。
  • 外键中列的数目必须和主表的主键中列的数目相同。
  • 外键中列的数据类型必须和主表主键中对应列的数据类型相同。

在创建表时指定外键约束

在数据表中创建外键使用 FOREIGN KEY 关键字，具体的语法规则如下：

[CONSTRAINT <外键名>] FOREIGN KEY 字段名 [，字段名2，…]
REFERENCES <主表名> 主键列1 [，主键列2，…]

其中：外键名为定义的外键约束的名称，一个表中不能有相同名称的外键；字段名表示子表需要添加外健约束的字段列；主表名即被子表外键所依赖的表的名称；主键列表示主表中定义的主键列或者列组合。

drop table 成绩;
drop table 学生;
drop table 科目;
CREATE TABLE IF NOT EXISTS 学生 (	id int PRIMARY KEY,
	name varchar(10),
);
CREATE TABLE IF NOT EXISTS 科目 (	id int PRIMARY KEY,
	name varchar(10)
);
CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id),
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);

show indexes from 成绩;

提示：关联指的是关系数据库中，相关表之间的联系。它是通过相同的属性或属性组来表示的。子表的外键必须关联父表的主键，且关联字段的数据类型必须匹配，如果类型不一样，则创建子表时会出现错误

ERROR 3780 (HY000): Referencing column '学生ID' and referenced column 'id' in foreign key constraint 's' are incompatible.

建立外键以后产生的影响

在向从表中插入数据时：

insert into 成绩 values(1, null, null, 12.3);
insert into 成绩(id, 成绩) values (2, 12.3);
insert into 成绩 values(3, 2, 3, 12.3);
Cannot add or update a child row: a foreign key constraint fails (`test`.`成绩`, CONSTRAINT `fk_c_s` FOREIGN KEY (`学生ID`) REFERENCES `学生` (`id`))

insert into 学生 values(2, 'aaa');
insert into 科目 values(3, 'bbb');

​ 如果外键字段插入的值，在不为null时，必须在关联的主表字段中存在，才能插入成功，否则报错。

​ 在向从表中更新数据时：

update 成绩 set 学生ID=3 where id=3;
 Cannot add or update a child row: a foreign key constraint fails (`test`.`成绩`, CONSTRAINT `fk_c_s` FOREIGN KEY (`学生ID`) REFERENCES `学生` (`id`))
 update 成绩 set 学生ID=null where id=3;

​ 如果外键字段更新后的值，在不为null时，必须在关联的主表字段中存在时，才能更新成功，否则报错。

​

​ 在向主表中更新存在已关联从表的字段数据时：

update 学生 set id=3 where id=2;
delete from 学生 where id=2;
Cannot delete or update a parent row: a foreign key constraint fails (`test`.`成绩`, CONSTRAINT `fk_c_s` FOREIGN KEY (`学生ID`) REFERENCES `学生` (`id`))

​ 无法更新主表中，存在已关联到从表的字段数据，只能更无关联的数据。

​ 在主表删除存在已关联从表的字段数据时：

delete from 学生 where id=2;
Cannot delete or update a parent row: a foreign key constraint fails (`test`.`成绩`, CONSTRAINT `fk_c_s` FOREIGN KEY (`学生ID`) REFERENCES `学生` (`id`))

​ 如果存在关联到将被删除的主表记录，的从表记录时，无法删除。必须先删除从表中对应记录后，才能删除主表记录。

​ 在删除从表记录时：

​ 无影响

​ 在删除主表时：

drop table 学生;
 Cannot drop table '学生' referenced by a foreign key constraint 'fk_c_s' on table '成绩'.

​ 当外键关系还存在时，不能删除主表。必须先删除外键后，才能删除主表。

​ 在删除从表时：无影响

在修改表时添加外键约束

在修改数据表时添加外键约束的语法规则为：

ALTER TABLE <数据表名> ADD CONSTRAINT <索引名> FOREIGN KEY(<列名>) REFERENCES <主表名> (<列名>);

我们还是来看看学生成绩表的例子。

drop table 成绩;
drop table 学生;
drop table 科目;
CREATE TABLE IF NOT EXISTS 学生 (	id int PRIMARY KEY,
	name varchar(10)
);
CREATE TABLE IF NOT EXISTS 科目 (	id int PRIMARY KEY,
	name varchar(10)
);
CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2)
);
alter table 成绩 add constraint 成绩_学生ID_fk0  foreign key (学生ID) references 学生 (id);
alter table 成绩 add constraint 成绩_科目ID_fk0  foreign key (科目ID) references 科目 (id);

删除外键约束

对于数据库中定义的外键，如果不再需要，可以将其删除。外键一旦删除，就会解除主表和从表间的关联关系，MySQL 中删除外键的语法格式如下：

ALTER TABLE <表名> DROP FOREIGN KEY <外键约束名>;

去除外键约束后，对应创建在从表上的索引，还继续存在，除非直接drop相关索引。

级联操作

​ 在创建外键的时候，可以指定在删除、更新父表时，对子表进行的相应操作，包括RESTRICT、NO ACTION、SET NULL和CASCADE。

​ 其中RESTRICT和NO ACTION相同，是指在子表有关联记录的情况下父表不能更新；CASCADE表示父表在更新或者删除时，更新或者删除子表对应记录；SET NULL则是表示父表在更新或者删除的时候，子表的对应字段被SET NULL。

不允许级联操作

CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id) ON DELETE RESTRICT ON UPDATE RESTRICT,
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);
--或者如下
CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id) ON DELETE NO ACTION ON UPDATE NO ACTION,
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);

进行no action设置之后，与未设置级联操作一致（no action实际是默认模式），删除和更新会报错。

级联更新

CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id) ON UPDATE CASCADE,
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);

进行了on update cascade设置之后，update操作主表，将主表数据和从表中关联的数据字段都一并更新。

 update 学生 set id=3 where id=2;
 select * from 学生;
 select * from 成绩;

级联删除

CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id) ON delete CASCADE,
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);

进行了on delete cascade设置之后，delete操作主表，将主表数据和从表中关联的数据都一并删除。

 delete from 学生 where id=2;
 select * from 学生;
 select * from 成绩;

on update cascade 与 on delete cascade 可以连起来写。

级联设置为null

CREATE TABLE IF NOT EXISTS 成绩 (	id int PRIMARY KEY,
	学生ID INT(10),
	科目ID INT(10),
	成绩 DECIMAL(10,2),
	CONSTRAINT fk_c_s FOREIGN KEY(学生ID) REFERENCES 学生(id) ON delete set null,
	CONSTRAINT fk_c_k FOREIGN KEY(科目ID) REFERENCES 科目(id)
);

进行了on delete set null 或 on update set null 设置之后，delete 或 update 操作主表，将主表数据和从表中关联的数据字段都一并设为null。

 delete from 学生 where id=2;
 select * from 学生;
 select * from 成绩;
什么是 ER 图，如何进行数据库规范化设计？
Tony.Dong的专栏
09-22 1606
在进阶篇中我们学习了许多 SQL 高级功能，包括空值的处理、连接查询、子查询、集合运算、通用表表达式、高级分组选项、窗口函数以及上一篇的行模式识别。这些特性可以帮助我们实现各种复杂的数据分析和报表功能。 从今天开始我们将会进入开发篇的学习，了解如何设计数据库的模式、管理表和操作表中的数据、理解数据库事务、索引、视图以及编写服务器端程序。首先，让我们来看看如何设计数据库的结构。 数据库设计流程 数据...
C#数据库设计：3大神器+代码全公开！数据爆炸？这招让你优雅应对！
最新发布
java专栏
04-02 1083
/ 非唯一索引 modelBuilder . Entity < Product >() . HasIndex(p => new {// 复合索引 }()// 非唯一索引// 非唯一索引 modelBuilder . Entity < Product >() . HasIndex(p => new {// 复合索引 }()// 复合索引。
自己用visio绘制的实体关系图 ER图和流程图的模版
04-10
自己用visio绘制的实体关系图 ER图和流程图的模版
学习绘制实体属性图与ER图
weixin_62533176的博客
03-09 2327
接下来，用一个矩形框来表示实体，在矩形框的上方写上实体的名称，比如“学生”，在矩形框的下方列出所有属性，每个属性占一行。在学生选课的例子中，一个学生可以选多门课程，一门课程也可以被多个学生选，这就是多对多的关系。ER图，即实体关系图，它不仅表示实体和属性，还表示实体之间的关系。在绘制ER图时，我们先要确定实体和属性，这和绘制实体属性图的步骤类似。比如，我们有两个实体“学生”和“课程”，学生有学号、姓名等属性，课程有编号、名称等属性。而属性则是用来描述实体的特征，例如学生的姓名、年龄，课程的编号、名称等。
数据库范式
flunggg的博客
10-02 2713
文章目录什么是范式？第一范式（1NF）第二范式（2NF）函数依赖完全函数依赖部分函数依赖传递函数依赖超关键字/超键/超码/码候选码/候选键主键主属性非主属性第三范式（3NF）BC范式（BCNF）总结 今天刚好回忆下范式，参考这篇 如何理解关系型数据库的常见设计范式？ 文章，我在此文章进一步改进。 什么是范式？ 教材书这样定义：符合某一种级别的关系模式的集合，表示一个关系内部各属性之间的联系的合理化程度。 实话实说，真不懂！！然后看了博主的文章解释的很好。也就可以理解为：一张数据表的表结构所符合的某种设计标准
三个范式的定义与理解
weixin_34257076的博客
11-17 1865
◆ 第一范式（1NF）：强调的是列的原子性，即列不能够再分成其他几列。 考虑这样一个表：【联系人】（姓名，性别，电话） 如果在实际场景中，一个联系人有家庭电话和公司电话，那么这种表结构设计就没有达到 1NF。要符合 1NF 我们只需把列（电话）拆分，即：【联系人】（姓名，性别，家庭电话，公司电话）。1NF 很好辨别，但是 2NF 和 3NF 就容易搞混淆。 ◆ 第二范式（2N...
数据表设计思想，ER图及三范式。
松鼠豪的坚果
09-04 1万+
数据表设计思想 设计流程 需求分析：根据用户的需求，分析出需要记录的数据 需求设计：根据分析出的数据，设计E-R模型图 详细设计：将E-R模型图转换成数据表 三大范式：使用数据库三大范式的设计思想对数据表进行审核 E-R模型图 概念：Entity-Relationship,实体关系图 组成元素： 举例，将下面三张表用E-R模型图表示出来 三大范式 概念：三大...
数据库范式（1NF 2NF 3NF BCNF）详解一
aaaaaaaa0705的专栏
08-31 2453
数据库的设计范式是数据库设计所需要满足的规范，满足这些规范的数据库是简洁的、结构明晰的，同时，不会发生插入（insert）、删除（delete）和更新（update）操作异常。反之则是乱七八糟，不仅给数据库的编程人员制造麻烦，而且面目可憎，可能存储了大量不需要的冗余信息。
实体关系图E-R图（Entity Relationship Diagram）
热门推荐
limuzi13的专栏
12-24 23万+
1、什么是E-R图E-R图即实体-联系图(Entity Relationship Diagram)，是指提供了表示实体型、属性和联系的方法，用来描述现实世界的概念模型。E-R方法:是“实体-联系方法”（Entity-Relationship Approach）的简称。它是描述现实世界概念结构模型的有效方法。 实体联系模型，实体关系模型或实体联系模式图(ERD)是由美籍华裔计算机科学家陈品山(Pet
oracle--day4(数据建模（E-R图） 范式，实体关系（主外键），ER图中符号的表示，建表 约束 constraint 常用数据类型，特殊建表）
qq_41533897的博客
09-10 3120
第七章：运行时参数 sql语句中的值,我们可以使用一个参数来代替,然后每次运行的时候都可以重新输入这个值 例如: select last_name,salary,dept_id from s_emp where id=&id; select last_name,salary,dept_id from s_emp w...
【实体关系深入解析】：车辆保险公司ER图中的关键实体与关系构建技巧
首先回顾了ER图的基础知识，然后对车辆保险业务的核心实体进行了详细分析，包括客户、车辆和保险产品实体的特征与属性。接着深入讨论了实体间关系的逻辑构建，以及在复杂业务场景下关键实体关系的设计技巧和复杂关系...
数据模型与数据库设计：jeecgboot中的实体设计与关系建模
本文旨在探讨数据模型与数据库设计的概念和应用，并结合使用JeecgBoot框架进行实际案例分析。通过研究不同类型的数据模型和数据库设计原则，从而为开发人员在实际项目中进行数据模型选择和数据库设计提供指导和帮助...
数据库三范式、ER图基础概念整理
松鼠豪的坚果
10-22 2748
三范式 经过研究和对使用中问题的总结，对于设计数据库提出了一些规范，这些规范被称为范式(Normal Form) 目前有迹可寻的共有8种范式，一般需要遵守3范式即可 ◆ 第一范式（1NF）：强调的是列的原子性，即列不能够再分成其他几列。 考虑这样一个表：【联系人】（姓名，性别，电话） 如果在实际场景中，一个联系人有家庭电话和公司电话，那么这种表结构设计就没有达到 1NF。要符合 1N...
什么是实体-联系图（ER图）
分享的滋味
07-09 8万+
实体-联系图（ER图） 数据模型中包含3种相互关联的信息：数据对象、数据对象的属性及数据对象彼此间相互连接的关系。 1.数据对象 数据对象是对软件必须理解的复合信息的抽象。所谓符合信息是指具有一系列不同性质或属性的事物，仅有单个值得事物（例如，宽度）不是数据对象。数据对象可以是外部实体（例如，产生或使用信息的任何事物）、事物（例如，报表）、行为（例如，打电话）、事件（例如，响警报）、角色（例
数据仓库建模方法论 ：ER模型（三范式）
qq_62984376的博客
09-21 1054
简要说明数据库的三范式1NF --> 字段必须是原子的，不能拆分的，比如5台电脑2NF --> 不能存在部分依赖的情况，比如学生所在的系跟分数没关系，系单独摘出去3NF --> 不能出现传递依赖，学号--> 系名 --> 系主任这种建模方法的出发点是整合数据，其目的是将整个企业的数据进行组合和合并，并进行规范处理，减少数据冗余性，保证数据的一致性。这种模型并不适合直接用于分析统计。
三大范式，ER图，外键，视图，索引，触发器
springxing的博客
08-13 5336
ER(Entity,RelationShip)图又称实体关联图，实体联系图，是用来描述实体本身以及与其它实体关系的一种图。外键是用来建立两个表的关联关系的字段。用来约束表中的数据必须符合外键表的相关条件，以及在更新数据，自动对关联表做出相关处理。视图是一张虚拟表，是一张逻辑表，本身没有数据。本质就是一段SQL，是一段保存在数据库，且可以重复利用的sql索引类似于 书籍中的目录，本质是一张表。...
数据库：实体关系图（ER图）
燕双嘤
11-08 10万+
《数据库：实体关系图（ER图）》是一篇深入浅出的博客，旨在揭示ER图在数据库设计中的关键作用。无论你是数据库新手还是有经验的开发者，这篇文章将带你全面了解ER图的基本概念、构建方法以及在实际应用中的重要性。通过直观的示例和详细的解释，你将学会如何高效地使用ER图来建模复杂的数据关系，从而优化数据库设计，提升数据管理能力。
数据库-第一范式、第二范式、第三范式、BC范式、第四范式简析
Dove_Knowledge的博客
05-08 10万+
在设计与操作维护数据库时，最关键的问题就是要确保数据能够正确地分布到数据库的表中。使用正确的数据结构，不仅有助于对数据库进行相应的存取操作，还可以极大地简化应用程序中的其他内容(查询、窗体、报表、代码等)，按照“数据库规范化”对表进行设计，其目的就是减少数据库中的数据冗余，以增加数据的一致性。 泛化时在识别数据库中的一个数据元素、关系以及定义所需的表和各表中的项目这些初始工作之后的一个细
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

geocodingcoder

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
