华为交换配置之VLAN配置。




每天进步一点点!

08   vlan 配置与原理

vlan   虚拟局域网
作用:实现同一vlan的设备才可以进行通信,不同vlan不能通信。

vlan tag:接口配置vlan后发生数据会携带相应的vlan tag(vlan 标签)
VLAN ID(VLAN标识符):标识该帧所属的VLAN

vlan划分方式:
1.基于接口(最常使用的方式):进入接口配置划分vlan


二层接口类型:
1.access接口:用于交换机与主机之间链接的接口(只允许一个vlan通过)
2.trunk接口:用于交换机与交互机链接的接口(允许多个vlan通过)
3.hybrid接口:用于交换机与主机,及交互机与交互机之间(允许多个vlan通过)

主机和路由都是不能识别标签的,必须剥离标签才可以接收数据帧。

转发数据帧的处理行为:
1.access接口:
接收数据帧: ①收到Untagged数据帧,打上PVID,接收
                    ②收到tagged数据帧,对比tag与pvid是否一致,一致就接收,不一致丢弃。

发送数据帧:对比数据帧的tag与PVID是否一致,一致就剥离标签转发,不一致丢弃。


2.trunk接口:
接收数据帧: ①收到Untagged数据帧,打上PVID,且数据帧的tag是否在允许列表,有则接收;不在允许列表,则丢弃。

                    ②收到tagged数据帧,查看tag是否在允许列表,有则接收;不在允许列表,则丢弃。

发送数据帧:①数据帧的tag在允许列表,且tag与PVID一致,则剥离标签发送。
                    ②数据帧的tag在允许列表,但tag与PVID不一致,则直接保留标签发送。
                    ③不在允许列表中,则直接丢弃

3.hybrid接口:
接收数据帧: ①收到Untagged数据帧,打上PVID,且数据帧的tag是否在允许列表,有则接收;不在允许列表,则丢弃。

                    ②收到tagged数据帧,查看tag是否在允许列表,有则接收;不在允许列表,则丢弃。

发送数据帧:①数据帧的tag在untagged剥离标签允许列表,则剥离标签发送。
                    ②数据帧的tag在tagged标签允许列表,则直接保留标签发送。
                    ③不在允许列表中,则直接丢弃
        (具体转发数据时是否剥离和保留标签主要看untagged和tagged列表判断)

不同接口配置:

创建vlan: ①:[LS1]vlan  10     单独创建一个vlan 10
                 ②:[LS1]vlan  batch  10 20    批量创建vlan 10 20

[LS1]display  vlan   //查看设备存在的vlan
dis port vlan         //查看接口vlan类型

access接口配置:

[LS1-Ethernet0/0/1]port link-type access     //配置接口类型为access接口
[LS1-Ethernet0/0/1]port default  vlan  10   //配置接口的缺省vlan为10 ,pvid=10


trunk接口配置:
[LS1-Ethernet0/0/3]port link-type trunk    //配置接口类型为trunk接口
[LS1-Ethernet0/0/3]port trunk  allow-pass  vlan  10 20 //配置trunk接口的允许通过列表(允许vlan 10 20),all允许所有vlan通过(1-4094)
[LS1-Ethernet0/0/3]port trunk  pvid  vlan 10 //配置接口的pvid为vlan 10


hybrid接口配置:
[LS1-Ethernet0/0/3]port link-type hybrid    //配置接口类型为hybrid接口
[Huawei-Ethernet0/0/3]port hybrid  tagged  vlan  all //配置hybrid接口的允许tag通过列表(允许vlan 10 20),all允许所有vlan通过,都保留标签发送
[Huawei-Ethernet0/0/3]port hybrid  untagged  vlan  all //配置hybrid接口的允许untag通过列表(允许vlan 10 20),all允许所有vlan通过,都剥离标签发送
[LS1-Ethernet0/0/3]port hybrid  pvid  vlan 10 //配置接口的pvid为vlan 10



实验1-2 VLAN配置

学习目标

  • 掌握VLAN的创建方法
  • 掌握Access和Trunk类型接口的配置方法
  • 掌握Hybird接口的配置
  • 掌握将接口与VLAN关联的配置方法

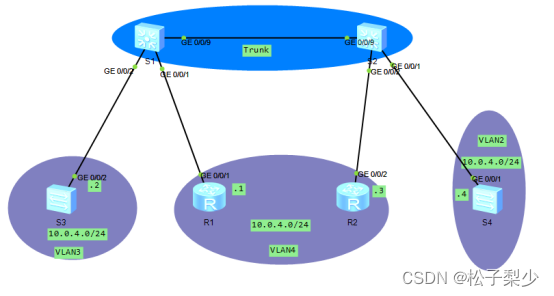

拓扑图






图1.2 VLAN配置实验拓扑图

场景

目前,公司网络内的所有主机都处在同一个广播域,网络中充斥着大量的广播流量。作为网络管理员,您需要将网络划分成多个VLAN来控制广播流量的泛滥。本实验中,您需要在交换机S1和S2上进行VLAN配置。

操作步骤

  • 实验环境准备

<Quidway>system-view

[Quidway]sysname S1



<Quidway>system-view

[Quidway]sysname S2



  • Access

本实验中将S3、R1、R2和S4设备作为客户端主机。在S1和S2上分别创建VLAN,并将端口加入到已创建VLAN中。将所有连接客户端的端口类型配置为Access。

S1上,将端口G0/0/1和G0/0/2分别加入到VLAN 4和VLAN 3。

S2上,将端口G0/0/1和G0/0/2分别加入VLAN 4VLAN 2



S1下:

[S1] vlan batch 3 4 ###同时创建vlan 3 4

 [S1]interface GigabitEthernet0/0/1

[S1-GigabitEthernet0/0/1] ____ port link-type access____ ###设置接口类型为access

[S1-GigabitEthernet0/0/1] ____ port default vlan 4_______ ###相应vlan划入接口

[S1-GigabitEthernet0/0/1]quit



[S1]interface GigabitEthernet0/0/2

[S1-GigabitEthernet0/0/2] ____ port link-type access____________ ###设置接口类型为access

[S1-GigabitEthernet0/0/2] ________ port default vlan 3__________ ###相应vlan划入接口

[S1-GigabitEthernet0/0/2]quit

S2下:

[S2] vlan batch 2 4 ###同时创建vlan 2 4

[S2]interface GigabitEthernet 0/0/1

[S2-GigabitEthernet0/0/1] ______ port link-type access____________ ###设置接口类型为access

[S2]interface GigabitEthernet 0/0/2

[S2-GigabitEthernet0/0/2] _____ port link-type access____________ ###设置接口类型为access



[S2]vlan 2

[S2-vlan2] __ port g 0/0/1____  ###相应vlan划入接口g0/0/1(方法2)

方法1:接口g0/0/2: port default vlan 2

[S2]vlan 4

[S2-vlan4] __ port g 0/0/2_____ ###相应vlan划入接口g/0/0/2(方法2)

方法1:接口g0/0/2: port default vlan 2

确认S1和S2上已成功创建VLAN,且已将相应端口划分到对应的VLAN中

使用display vlan 查看vlan详细信息(截图)

  • Trunk2





交换机端口的类型默认为Hybrid端口。将G0/0/9的端口类型配置为Trunk,并允许所有VLAN的报文通过该端口。

[S1]interface GigabitEthernet 0/0/9

[S1-GigabitEthernet0/0/9] _______ port link-type trunk___________###将G0/0/9的端口类型配置为Trunk

[S1-GigabitEthernet0/0/9] ____ port trunk  allow-pass  vlan  all ______________###允许所有VLAN的报文通过该端口

 [S2]interface GigabitEthernet 0/0/9

[S2- GigabitEthernet0/0/9] ______ port link-type trunk ____________###将G0/0/9的端口类型配置为Trunk

[S2- GigabitEthernet0/0/9] ______ port trunk  allow-pass  vlan  all _____________###允许所有VLAN的报文通过该端口



配置完成可以输入 display this 检查是否配置正确



  • 为客户端配置IP地址

分别为主机R1、S3、R2和S4配置IP地址。由于无法直接为交换机的物理接口分配IP地址,因此将S3和S4的本地管理接口VLANIF 1作为用户接口,配置IP地址。



Int vlanif 1:ip add x.x.x.x 24

###IP配置参考拓扑图 配置完成输入 display ip interface brief 查看接口是否配置正确

(截图)





  • 检测设备连通性,验证VLAN配置结果

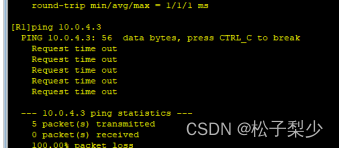

执行ping命令。同属VLAN 4中的R1和R2能够相互通信。其他不同VLAN间的设备无法通信。

(截图)















  • 配置Hybrid端口(实现vlan2和valn4的互访)

配置端口的类型为Hybrid,可以实现端口为来自不同VLAN报文打上标签或去除标签的功能。本任务中,需要通过配置Hybrid端口来允许VLAN 2和VLAN 4之间可以互相通信。

将S1上的G0/0/1端口和S2上的G0/0/1和G0/0/2端口的类型配置为Hybrid。同时,配置这些端口发送数据帧时能够删除VLAN 2和VLAN 4的标签。

[S1]interface GigabitEthernet 0/0/1

[S1-GigabitEthernet0/0/1] undo _ port default vlan________________

###删除接口的缺省VLAN并同时退出这个VLAN(其实就是你刚刚配置了东西,删除刚刚的配置,为了修改链路类型为hybrid,可以display this看看你刚刚的配置)

[S1-GigabitEthernet0/0/1] port link-type hybrid __________________

###设置接口类型为hybrid

[S1-GigabitEthernet0/0/1] port hybrid untagged vlan 2 4______

###配置Hybrid类型接口加入的VLAN(其实就是你要允许哪几个vlan通过)

[S1-GigabitEthernet0/0/1] port hybrid  pvid  vlan  4 ____

###配置Hybrid类型接口的缺省VLAN ID

 [S2]interface GigabitEthernet 0/0/1

[S2-GigabitEthernet0/0/1] undo port default vlan  ____

###删除接口的缺省VLAN并同时退出这个VLAN

[S2-GigabitEthernet0/0/1] port link-type hybrid ________

###设置接口类型为hybrid

[S2-GigabitEthernet0/0/1] port hybrid  untagged  vlan  2 4 ______

###配置Hybrid类型接口加入的VLAN

 [S2-GigabitEthernet0/0/1] port hybrid  pvid  vlan  2 _______

###配置Hybrid类型接口的缺省VLAN ID

 [S2-GigabitEthernet0/0/1]quit

[S2]interface GigabitEthernet 0/0/2

[S2-GigabitEthernet0/0/2] undo port default vlan  ___

###删除接口的缺省VLAN并同时退出这个VLAN

[S2-GigabitEthernet0/0/2] port link-type  hybrid  ______

###设置接口类型为hybrid

[S2-GigabitEthernet0/0/2] port hybrid untagged vlan 2 4______

###配置Hybrid类型接口加入的VLAN

[S2-GigabitEthernet0/0/2] port hybrid pvid vlan 4______

###配置Hybrid类型接口的缺省VLAN ID

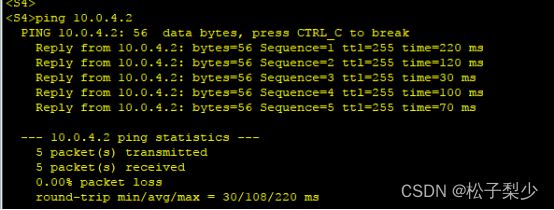

最后,验证一下SW4和R2的互访能否通,截图
