电机接线方法：星型接法和三角形接法

普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图：

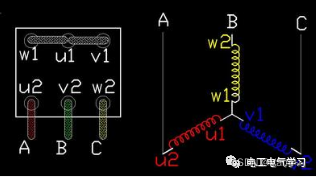

电机接线盒内星形接法：
将三相电动机的三相绕组的首端W1、U1、V1相接，末端U2、V2、W2分别接火线。就是把接线盒上面一排连起来，下面三根分别接火线，如下图所示为电机接线盒内星形接法。

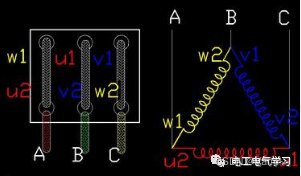

电机接线盒内角形接法：
将三相电动机的三相绕组中的W2和U1相连,，U2和V1相连， V2和W1相连，把它们连好分别接火线，如下图所示为电机接线盒内角形接法。

电动机星形与三角形接法区別

星形接法表示电机每相绕组的工作电压为220V，而三角形接法的工作电压为380V，而且更重要的是表现在电机的电流和力矩上，前者的启动电流为三角形的确良1/3，电机的力矩也是三角形启动电机的确良1/3，这在应用上适合各种设备，有的要电流小，有的要大的起动力矩。

当电源电压与电机额定电压一致时，电机应按铭牌标出的接法连接，当电源电压与电机额定电压不同时，可改变接法连接，但只适用于原是380/Y的电机，即原来是额定电压三相380V星形接法的电机，当用三相220V电压时，可改成三角形连接。其实不管如何使用，电机每个绕组上所加电压应保持不变，380V星形连接时，每个绕组上的电压为220V，当电源为三相220V时，改为三角形接法，每个绕组上依然是220V。
同理如果原电机额定电压是三相380V三角形接法，改成星形接法后可用在三相660V电源了。
也就是把原星形接法改成三角形接法时，应降低电压使用。把原三角形接法改为星形接法时，应升高电压使用。

1、绕组的区别
星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端。
2、功率的区别
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。
3、电压方面的区别
星形接法与三角形接法输出的相电压分别为220V与380V。

电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小；
电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。
电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右；
三角形接法起动时起动电流是额定电流的4－7倍，但是起动转矩大。
