项目一:固定式单电源直流稳压电路设计

依照书籍《常用电源电路设计及应用》进行实验复现并对出现的问题和具体的器件参数进行记录

欢迎广大网友来讨论和分析问题!

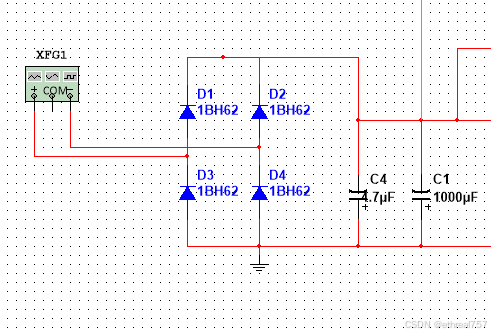

整流电路部分:

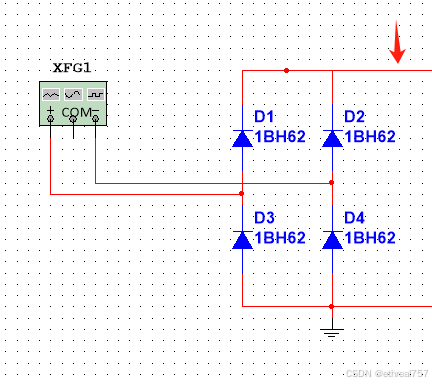

红笔标注部分是out,diode或许可以换成别的 但我没有进行尝试。

加上两个电解电容进行稳压,如果不接后面的元器件,到这里就是一个整流电路的设计,将交流电转换成直流。以下是我选择的函数发生器参数和整流的情况。

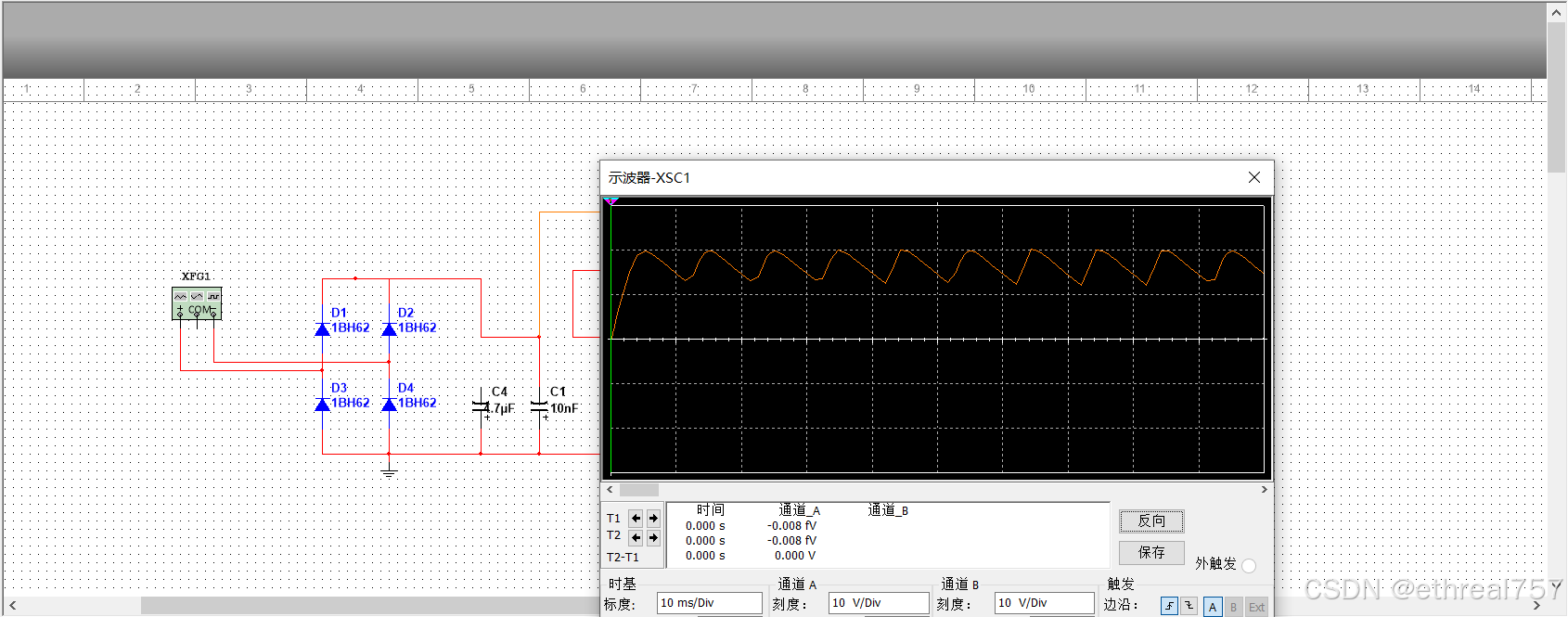

如果这里的滤波电容容值较小整流效果就会变差,这里将电容调整到10nf

会发现曲线有明显的抖动。

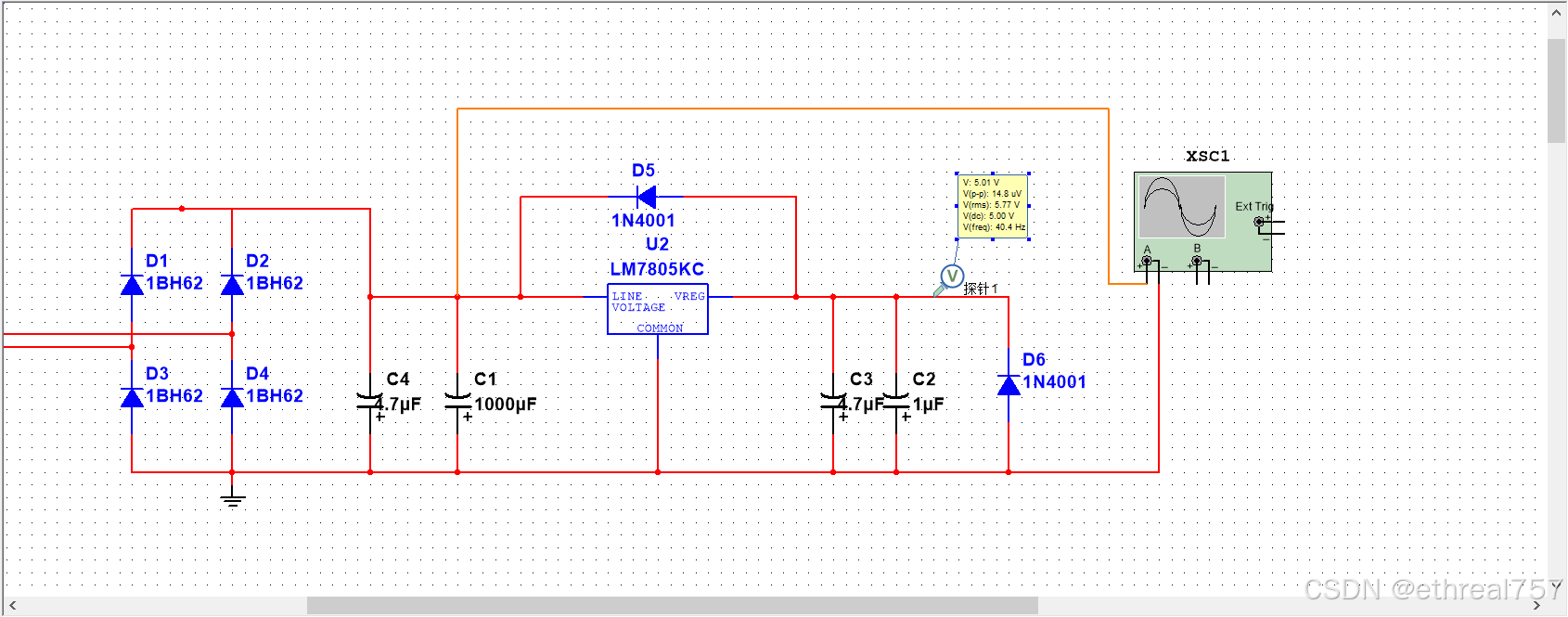

后面对得到的信号进行降压处理,使用芯片lm7805kc降压处理转成5v

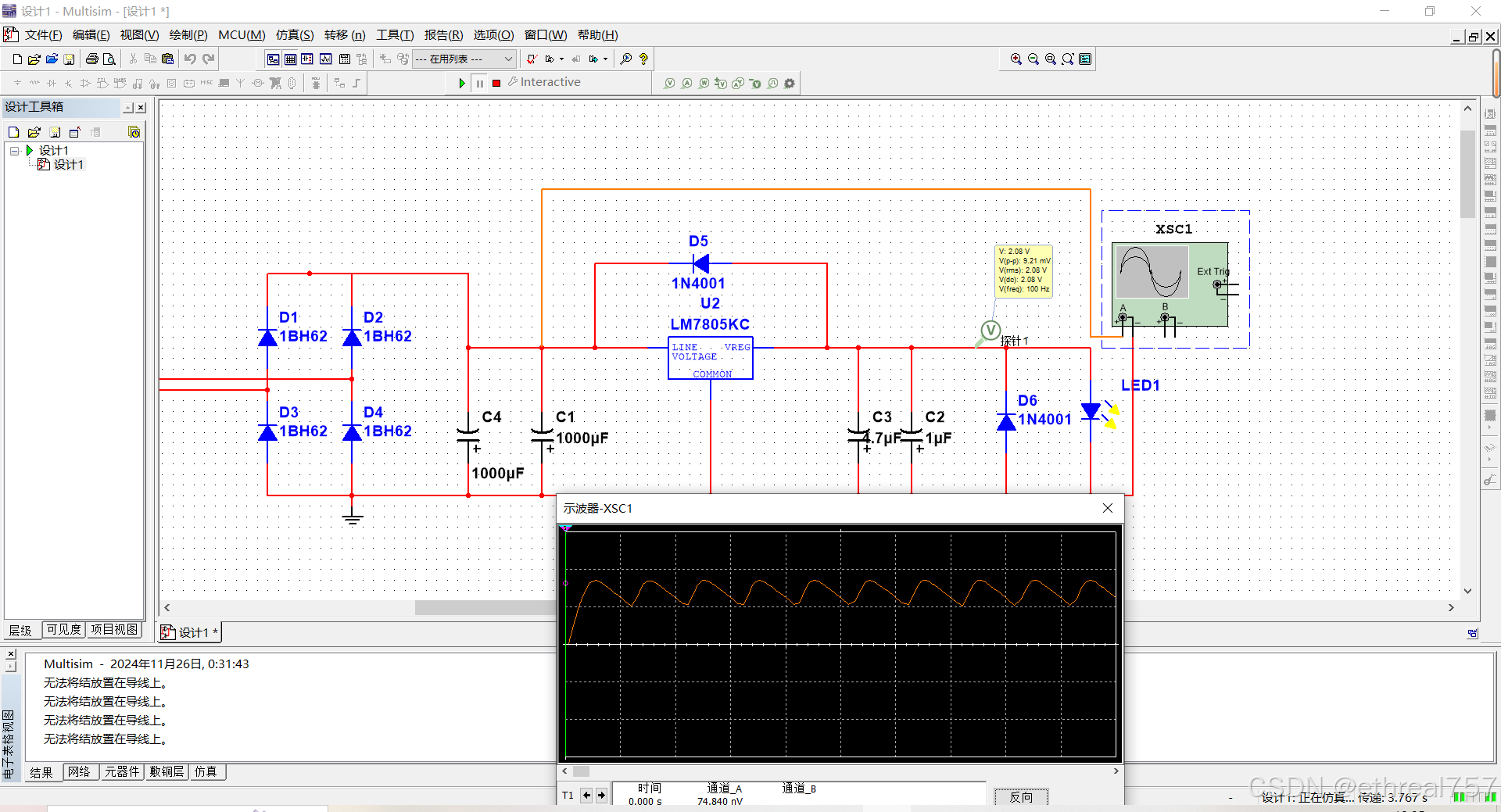

可以看到在不接负载的情况下,通过电压探针得到了5v的电压,但是如果接上一个额定电压较小的LED后,探针处的电压会被拉低,(不应该这么接的,纯粹好玩,应该要再加一个电阻,后面会加)并且会导致稳压芯片输入端的电压抖动加剧,具体情况如下图

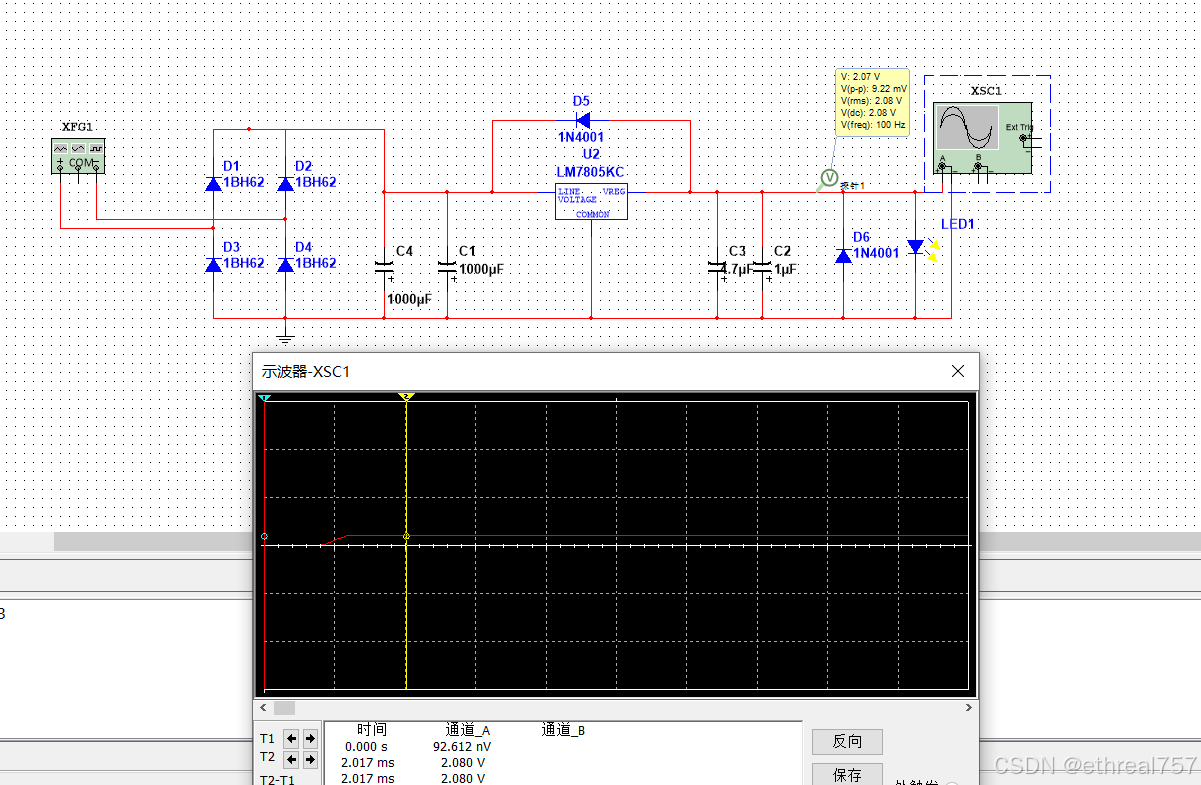

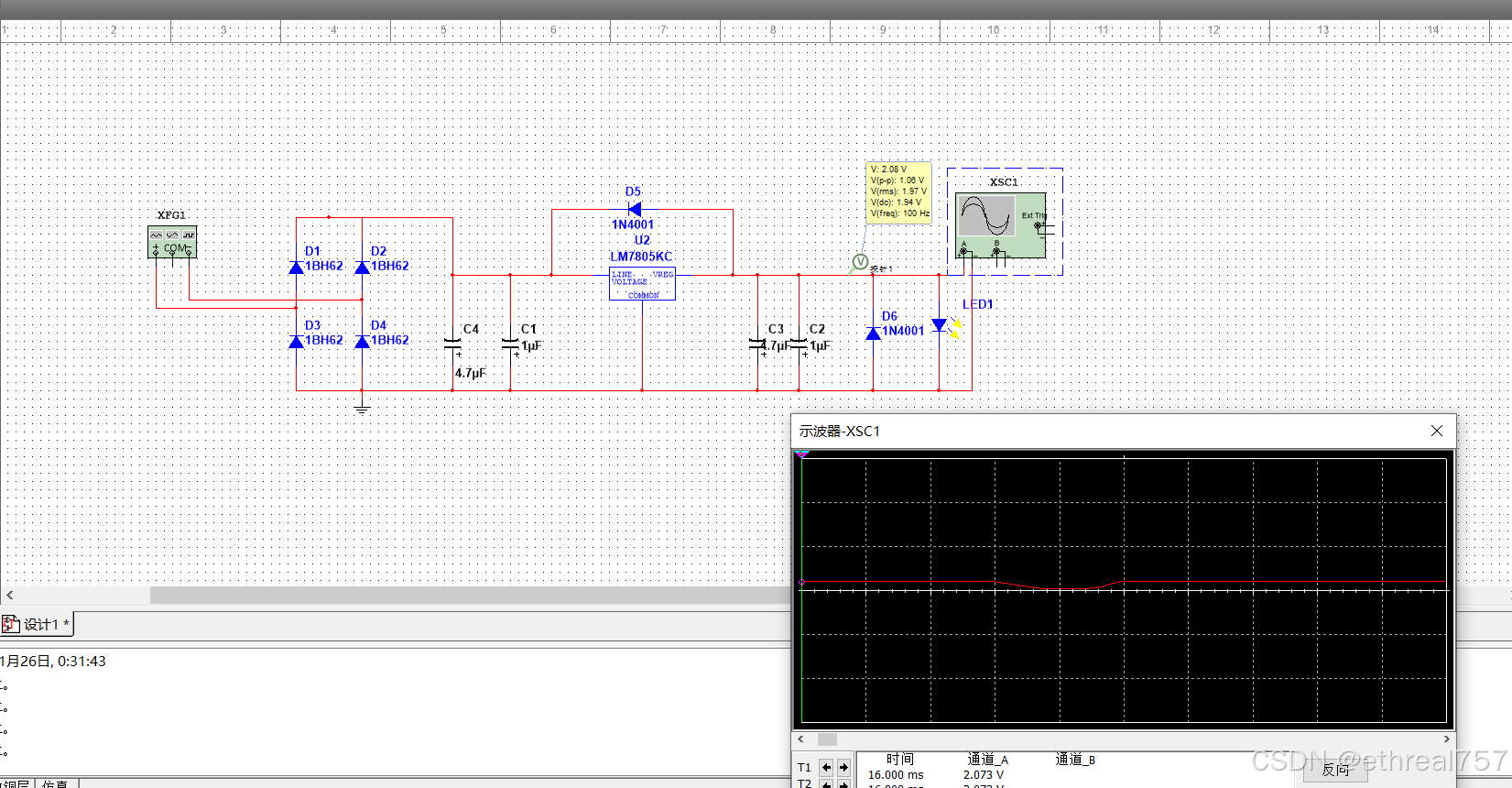

可以看到探针处电压下降到了2v,因为二极管的额定电压是2v,输入端的电容已经加了一倍,但可以看到抖动依然很大。可能与稳压芯片的特性有关。接下来看一下输出端电压

可以看到输出的电压十分稳定,但是如果输入端的滤波电容变小,负载额定电压很大的话会导致输出电压不稳定。

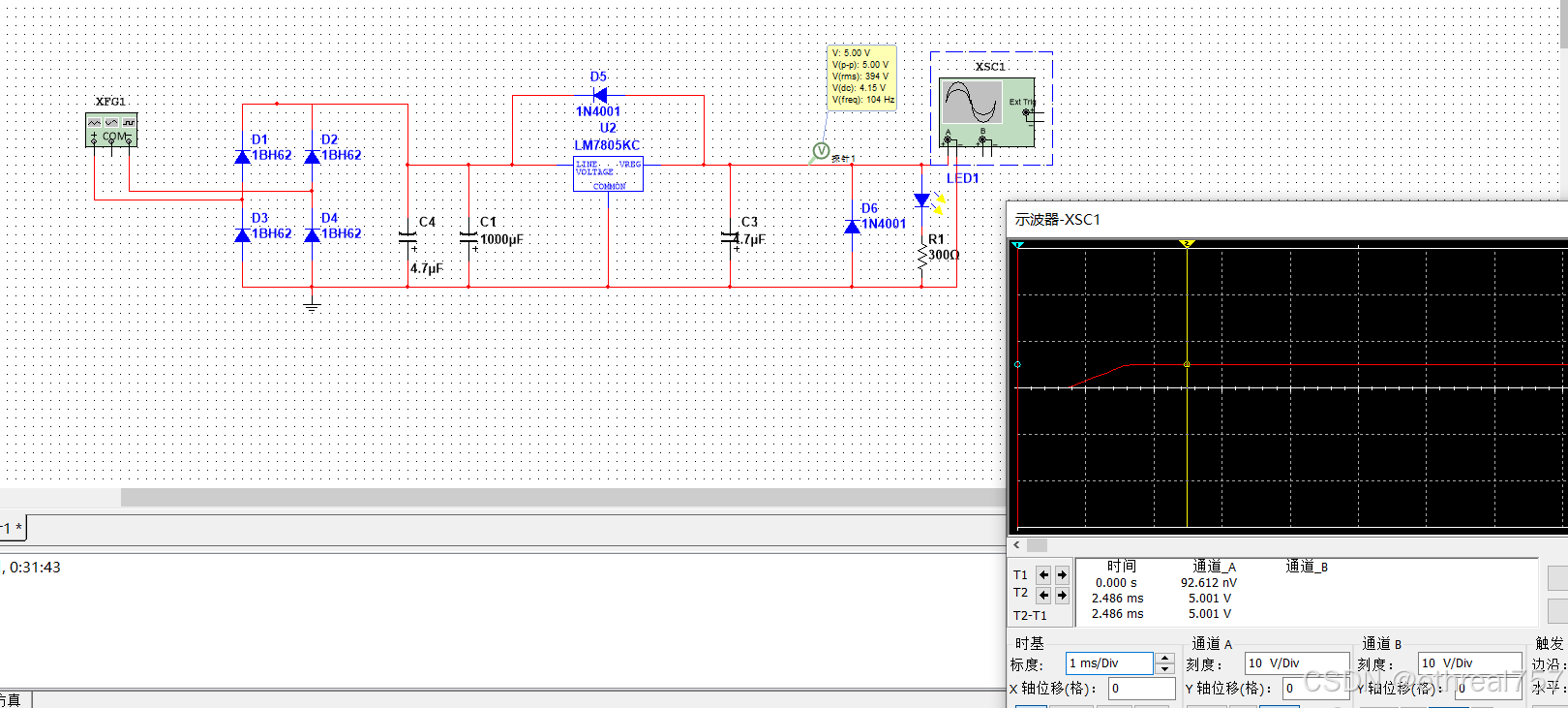

最后我们在负载加上一个电阻,串联在led上,可以看到稳定的输出电压5v,(感觉输出端用不上这么多滤波电容,就减了一个)
