项目三：固定式双电源直流稳压电路设计

依照书籍《常用电源电路设计及应用》进行实验复现并对出现的问题和具体的器件参数进行记录

欢迎广大网友来讨论和分析问题！

为什么叫双电源直流稳压输出呢？因为它在输出端能同时输出正负两个电压。

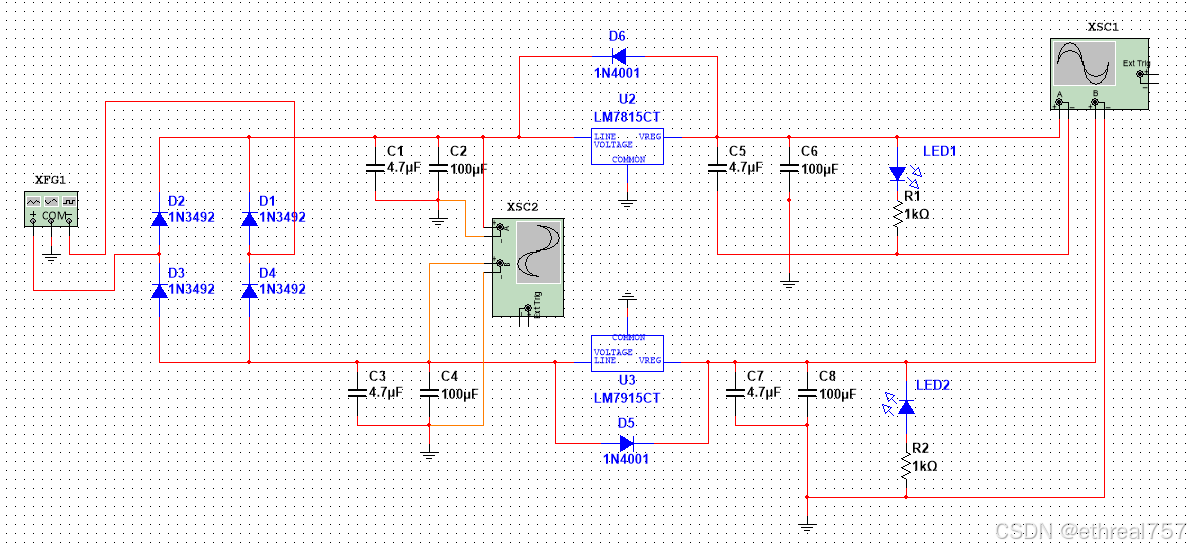

首先放一个今天实验的整体电路图，

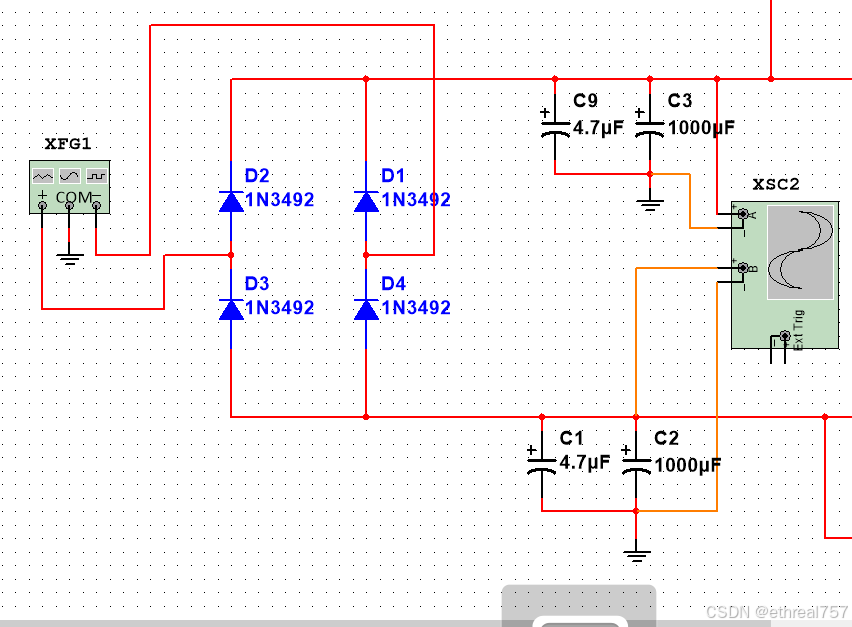

首先来看电桥部分,这次的整流电路将以往不同，将之前接地的部分也改成了输出，不过是电源负半周的输出。以下就是前端滤波电路部分

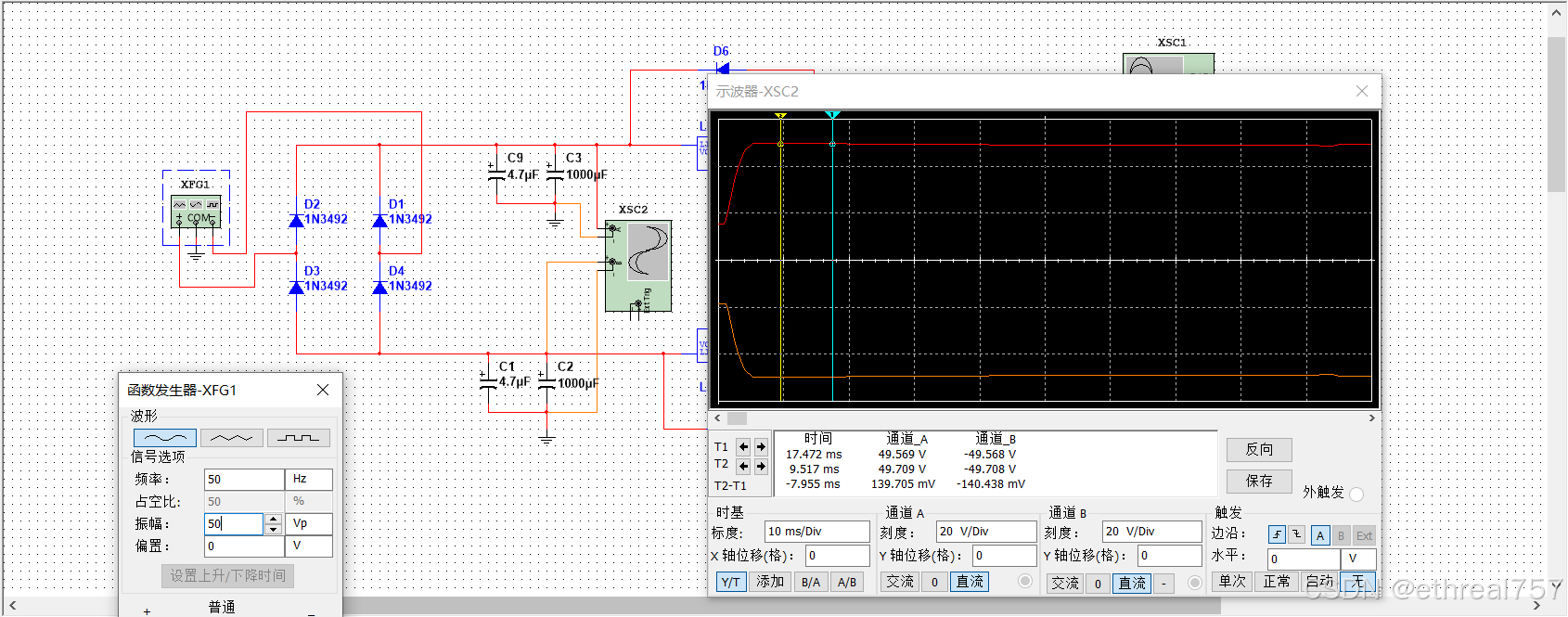

这里我选用的是振幅为50v，频率为50hz的交流电作为电源输出，可以看到经过整流、稳压后的电压输出如示波器所示，能够输出正负50v的直流量，在设计时要注意电解电容的正负极摆放位置，尤其是在负向输出端！

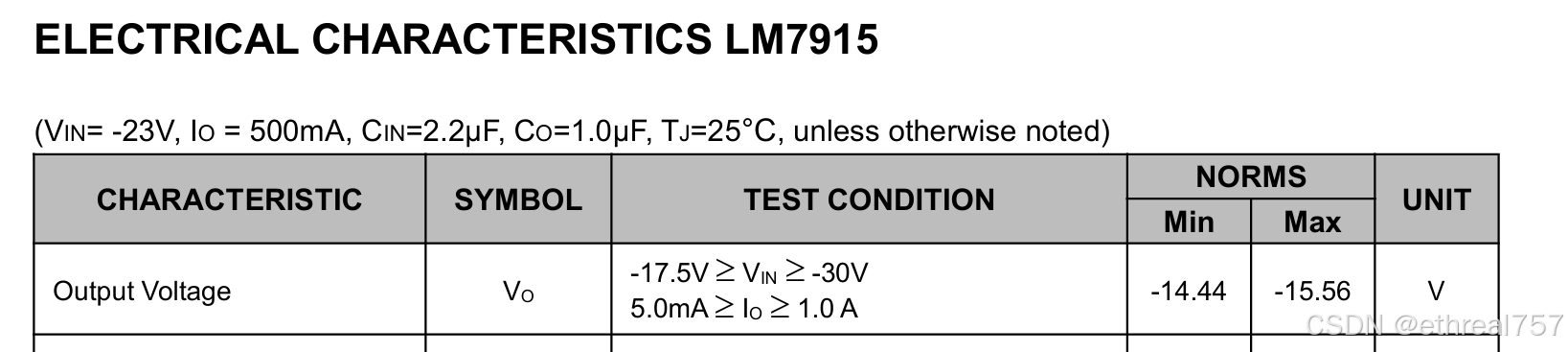

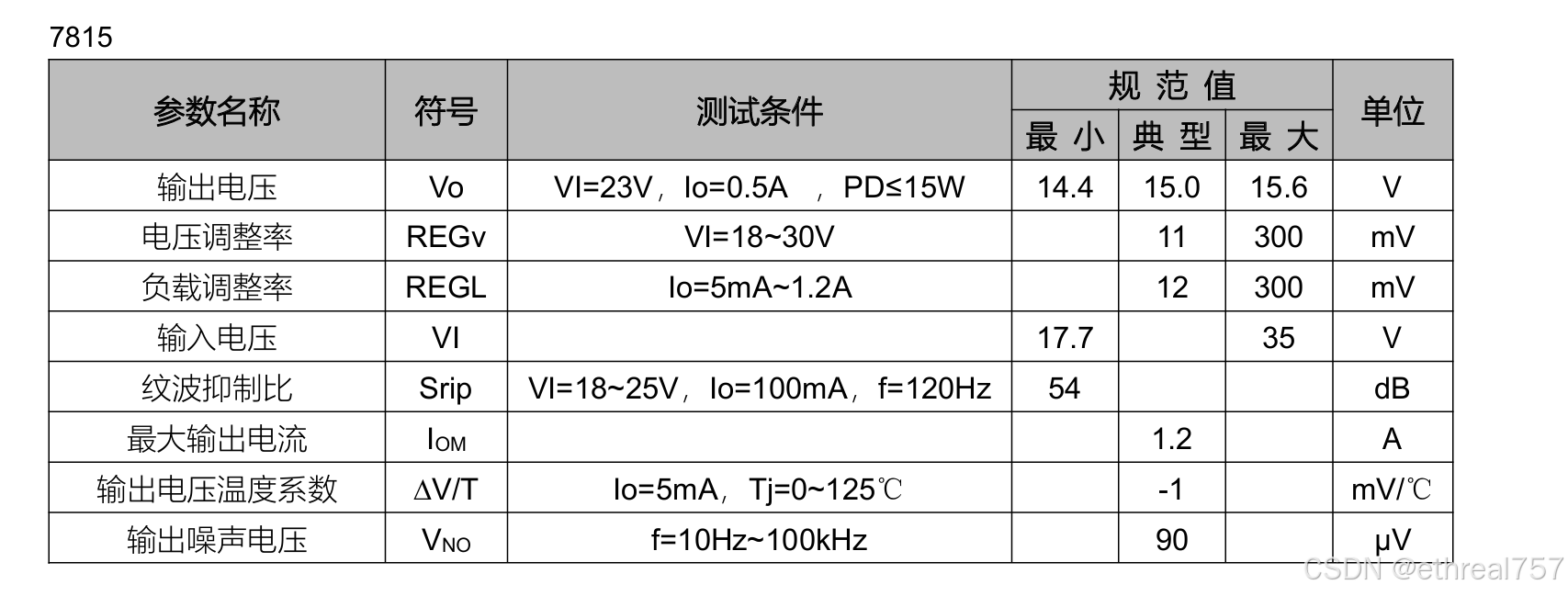

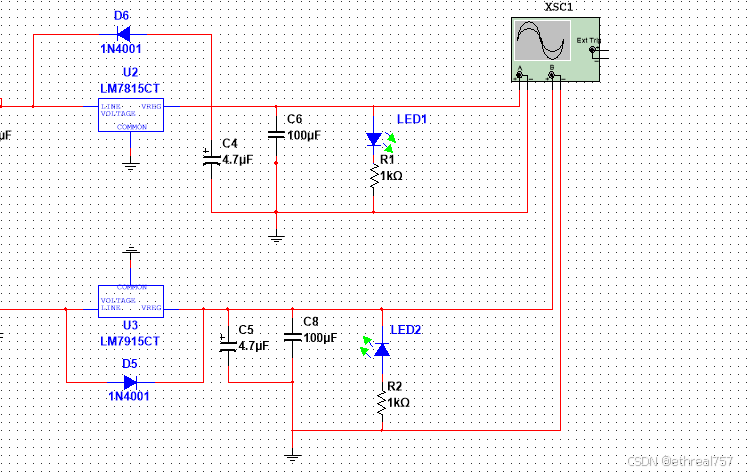

接下来看降压芯片部分，本次的降压芯片选择为lm7815CT和LM7915CT，注意lm7915稳压芯片上的二极管1N4001，二极管的作用是阻碍高电压，所以要注意方向！以下是这两个稳压芯片的数据手册，它们的输入电压的幅值都需要大于15v，经过此次模拟的测试，输入电压的范围为15-50v均可，书上写得范围是18-35v，大家尽量不要超过幅值使用。

输入高于55v时，稳压芯片的输入端会出现明显的杂波！（不过输出依然稳定，应该是稳压芯片的性能很好）

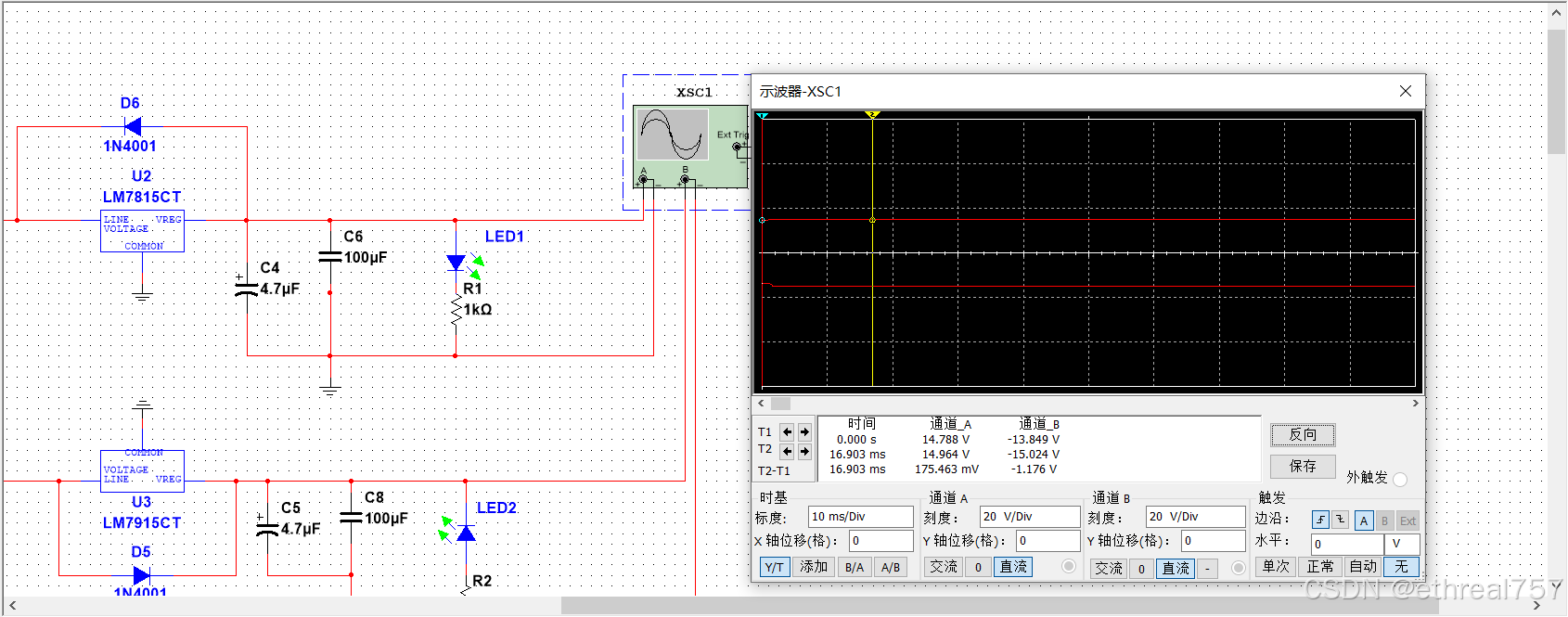

最后加上负载，

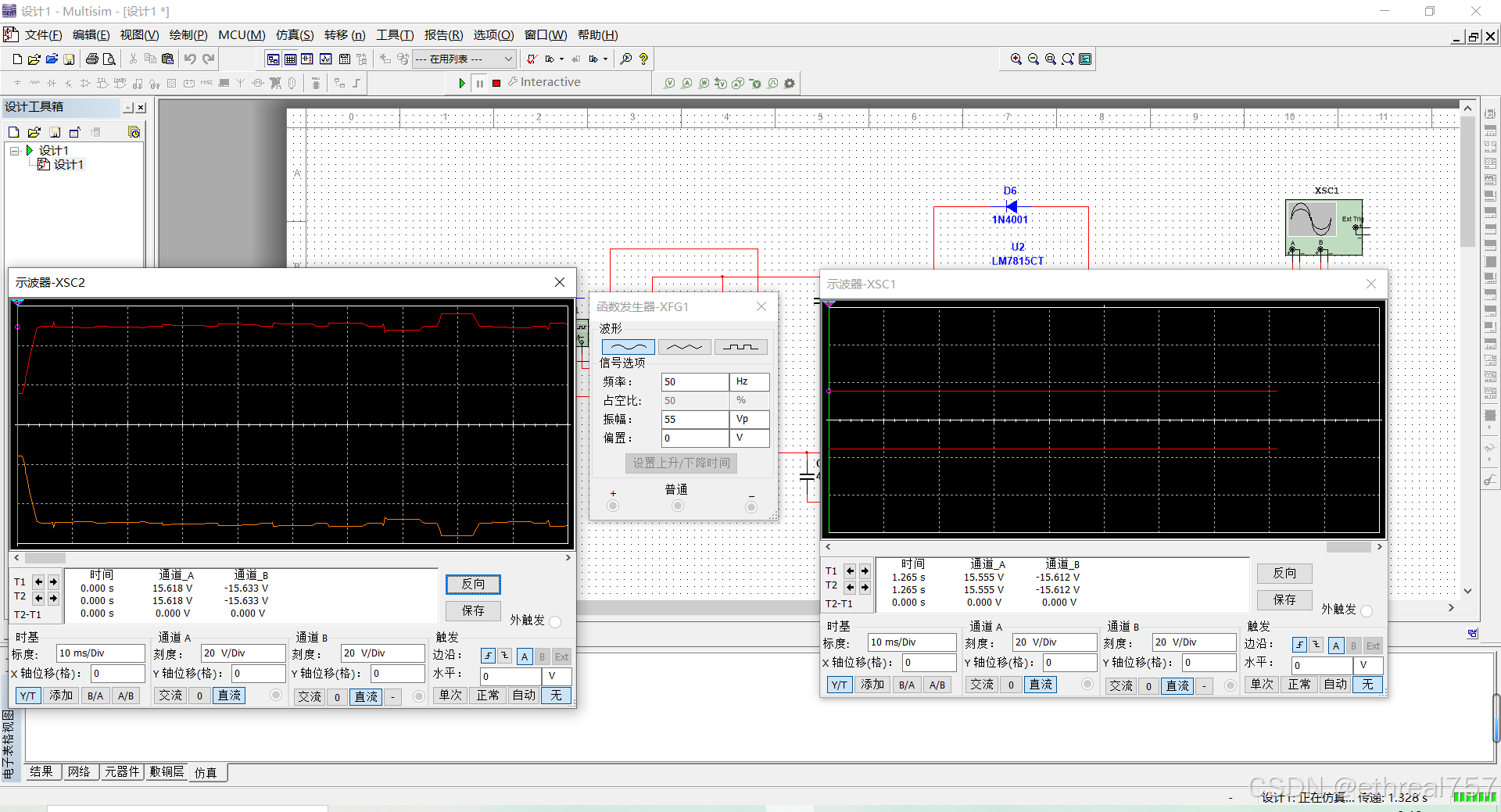

可以看到他们的输出为正负15v，之前忘记说了稳压芯片的作用是将输入端电压降低（增大）到正15v（负15v）！实验结束
