大家好，本人学生，第一次写博客，也是带着目的性和任务来写此篇，有说错的欢迎大家评论区探讨和指正。今天，我们将一起了解一下DHCP，它是一个非常重要的网络协议，帮助我们的设备轻松地在网络中获取IP地址。本文将为您提供一个简单且易懂的DHCP概述，并以华为交换机为例，介绍一个实验。

什么是DHCP？

DHCP（动态主机配置协议，Dynamic Host Configuration Protocol）是一种网络协议，它允许网络管理员自动为连接到网络的设备分配临时或永久的IP地址。这样，用户就不必手动配置每个设备的IP地址，从而大大降低了网络管理的复杂性。

DHCP的工作原理是：DHCP服务器在网络中监听客户端设备发送的DHCP请求，然后为这些设备提供IP地址、子网掩码、默认网关等网络参数。

DHCP的工作过程

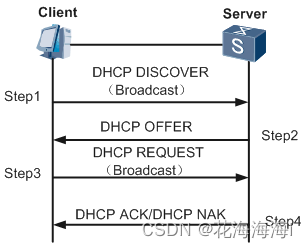

DHCP的工作过程包括四个阶段：发现、提供、请求和确认。下面是它们的简要说明：

1. 发现（Discover）：客户端设备向网络中发送一个广播消息，寻找可用的DHCP服务器。
2. 提供（Offer）：DHCP服务器收到发现消息后，会向客户端设备提供一个可用的IP地址和其他网络参数。
3. 请求（Request）：客户端设备收到提供消息后，会向DHCP服务器发出请求，以获取提供的IP地址和网络参数。
4. 确认（Acknowledge）：DHCP服务器收到请求消息后，会向客户端设备发送确认消息，确认分配的IP地址和其他网络参数。


四个阶段也就是四种报文，如下图Wireshark抓包所示：

在华为交换机上实现DHCP功能的实验

大多数中小型企业并不会有独立的DHCP服务器，而是直接在路由器或者三层交换机上来实现。

接下来，我们将以华为交换机为例，演示如何在交换机上配置DHCP功能。在华为交换机接口上DHCP可分为三种模式（全局、接口、中继）

全局（global）和接口（interface）都是将DHCP服务配置在此交换机上。可降低维护难度和服务器搭建成本。

中继（relay）则起到了报文转发的作用，作为中间桥梁，告知终端DHCP服务器在哪，告知DHCP服务器终端发起了IP地址申请。

本实验使用的设备是华为S5700交换机，以下是相关步骤：

方式一：接口模式下配置DHCP

#交换机SW1的配置
<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1-GigabitEthernet0/0/2]quit
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1-GigabitEthernet0/0/1]quit

#路由器AR1上就配置就很简单
<Huawei>system-view
[Huawei]sysname R1
[R1]dhcp enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24
[R1-GigabitEthernet0/0/0]dhcp select interface
[R1-GigabitEthernet0/0/0]dhcp server dns-list 6.6.6.6

需注意！！本实验使用的是路由器作为DHCP服务器进行配置，如果使用的是三层交换机，需要将vlan和接口进行绑定，DHCP配置在Vlanif下。参考配置如下：

#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select interface
 dhcp server gateway-list 192.168.10.254       #需要多设置一步，将网关指向接口的IP地址
 dhcp server dns-list 8.8.8.8
 #

配置完成，PC1上选择DHCP，应用。命令行输入ipconfig，获取到IP地址。

---

方式二：全局模式下配置DHCP

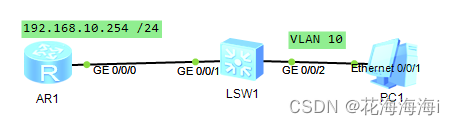

​ 拓扑图如图所示

#交换机LSW1配置与方式一相同，在此不做阐述了
#AR1做三层交换，也是VLAN 10的网关。配置如下：
<Huawei>system-view
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24
[R1-GigabitEthernet0/0/0]quit
[R1]ip pool vlan10                                                    #创建名为vlan10的地址池
[R1-ip-pool-vlan10]network 192.168.10.0 mask 24                       #配置网段
[R1-ip-pool-vlan10]gateway-list 192.168.10.254						  #配置网关
[R1-ip-pool-vlan10]dns-list 8.8.8.8								      #配置dns服务器
[R1-ip-pool-vlan10]lease day 1				 		    		      #配置租期
[R1-ip-pool-vlan10]quit
[R1]dhcp enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]dhcp select global

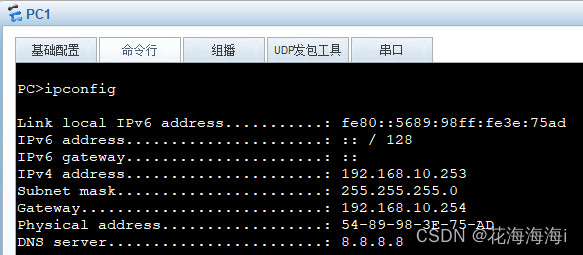

输入ipconfig，已获取到IP地址

---

方式三：中继模式下配置DHCP

中继只是在全局的基础上多做了报文的转发，起一个中间传递的作用。

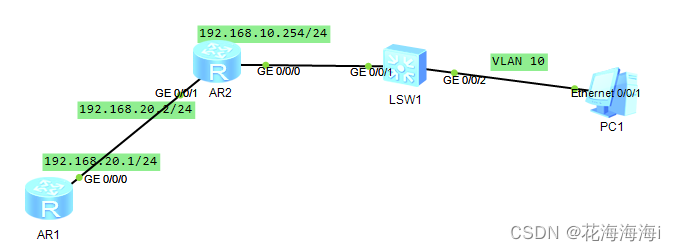

​ 拓扑图如图所示

#交换机LSW1配置与方式一相同，在此不做阐述了
#AR1的配置如下：
[R1]dhcp enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.20.1 24
[R1-GigabitEthernet0/0/0]dhcp select global                     #必须设置为全局模式
[R1-GigabitEthernet0/0/0]quit
[R1]ip pool vlan10
[R1-ip-pool-vlan10]network 192.168.10.0 mask 24
[R1-ip-pool-vlan10]gateway-list 192.168.10.254
[R1-ip-pool-vlan10]dns-list 8.8.8.8                             #地址池的配置其实是一样的
[R1-ip-pool-vlan10]quit
[R1]ip route-static 0.0.0.0 0 192.168.20.2                      #写一条全匹配的静态路由出去

#AR2只需配置接口IP，以及出接口配置中继。AR2配置如下：
[R2]dhcp enable
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.10.254 24
[R2-GigabitEthernet0/0/0]dhcp select relay
[R2-GigabitEthernet0/0/0]dhcp relay server-ip 192.168.20.1
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.20.2 24
[R2-GigabitEthernet0/0/1]quit

已成功获取IP地址

---

注意事项

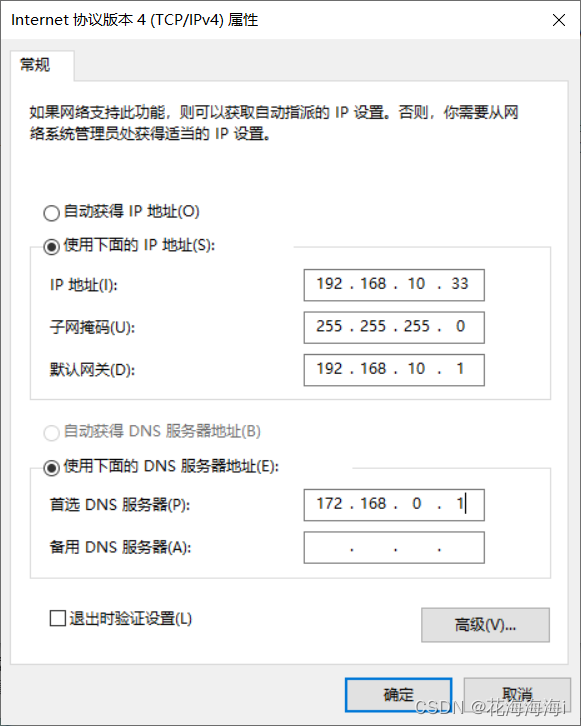

需要注意的是DHCP在配置好后，一般是不会出现IP地址冲突的情况的。但不排除用户在使用时，将IP地址改为静态获取。注意！！此类方法可能会引起地址冲突，无法上网。正确方法应是让管理员在交换机上进行IP预留和MAC地址绑定。

下面还是以华为交换机为例子，配置ip地址的预留和绑定。

实验要求：此时PC1地址为192.168.10.253，我们先预留IP地址（192.168.10.252和192.168.10.251），并将10.251与PC1的Mac地址进行绑定。

在地址池中，执行命令excluded-ip-address start-ip-address [ end-ip-address ]，配置地址池中不参与自动分配的IP地址。一般会将预留出的IP地址固定分配给服务器或特殊用途的机器上。缺省情况下，地址池中所有IP地址都参与自动分配。

举个例子，下面这条命令，会使192.168.10.241到192.168.10.250。这10个IP地址无法被用户自动获得。

[R1-ip-pool-vlan10]excluded-ip-address 192.168.10.241 192.168.10.250

预留只是为了预先保留，在后续进行地址绑定时需要使用undo命令取消预留，再进行绑定，否则会出现报错。

在给PC1绑定新IP之前，需要手动释放原192.168.10.253的IP地址
在PC1命令行输入ipconfig /release命令来主动释放IP地址
然后继续在地址池进行绑定即可，输入mac地址时注意每4个16进制数为一组，中间用“-”隔开

[R1-ip-pool-vlan10]static-bind ip-address 192.168.10.251 mac-address 5489-9864-2A4D

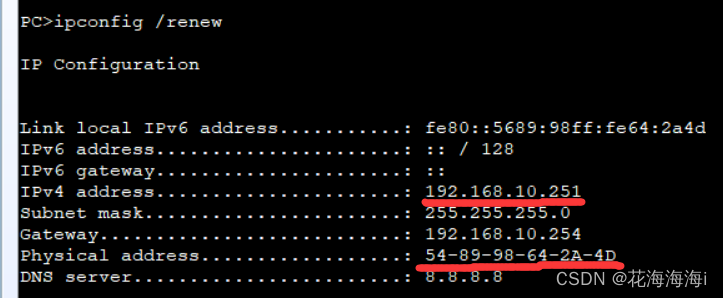

配置完成后，在PC1命令行输入 ipconfig /renew更新IP地址租约或申请新的IP地址。此时发现IP地址为192.168.10.251。证明绑定成功
