VLAN的配置

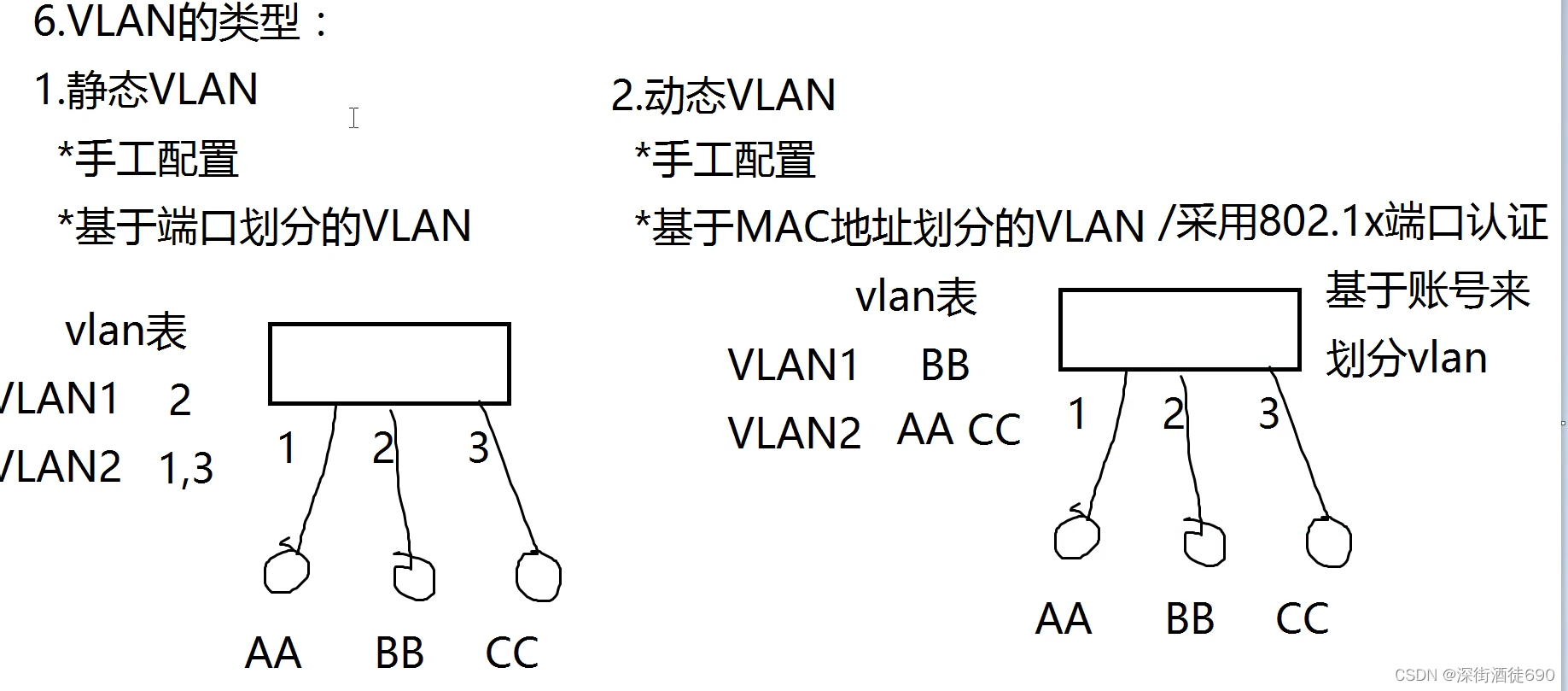

静态vlan命令：

1.创建vlan

conf t

VLAN ID，ID,ID,ID-ID

进入vlan配置模式

2.查看vlan表：

show vlan b

3.将接口添加到vlan

进入接口name

switchport access vlan id

3.出现跨交换机

1.trunk/中继链路/公共链路

作用：允许所有vlan数据通过trunk链路

方法：通过在数据帧上加标签，来区分不同的vlan的数据

2.trunk标签：

ISL标签：cisco（思科）私有的

802.1q标签：公有协议，所有的厂家都支持

3.交换机链路类型：

接入端口：也称为access端口，一般用于连接pc,只能属于某一个vlan，也只能传输一个vlan的数据

中继端口：也称为trunk端口。一般用于连接其他交换机，属于公共端口。允许所有vlan的数据通过！

4.配置trunk命令：

int f0/x

switchport trunk encapsulation dotlq/isl-----选择封装那个标签（可选）

switchport mode access/trunk

exit

交换机原理（配置了vlan和trunk）：

首先当数据经过pc端发出时，到交换机后首先学习源mac地址，在查看该数据是从vlan id几发出的，进入到交换机时查看帧如果mac地址表如果表中有则单播转发，如果没有则进行广播并通过
