MX-02蓝牙模块初始化

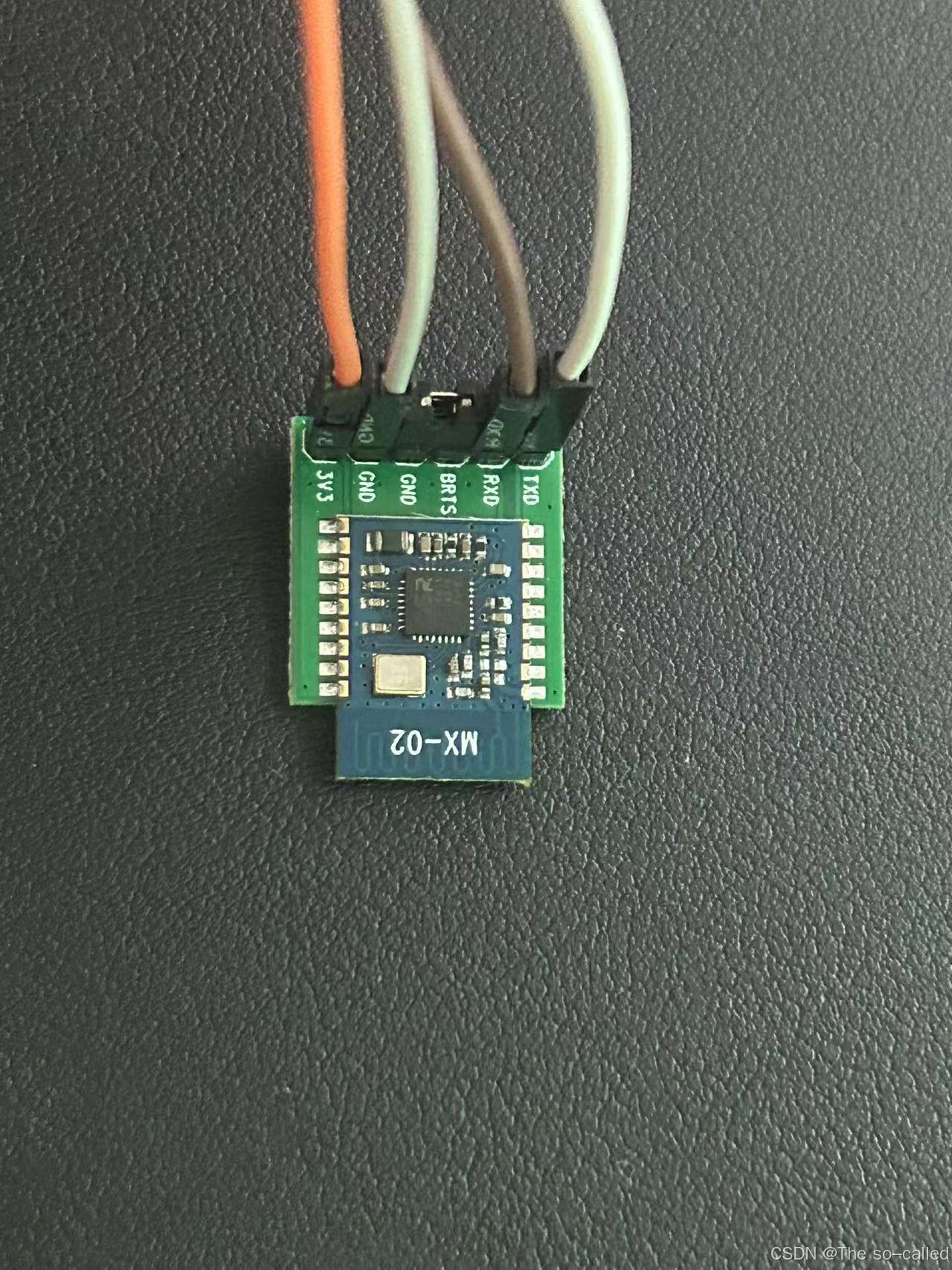

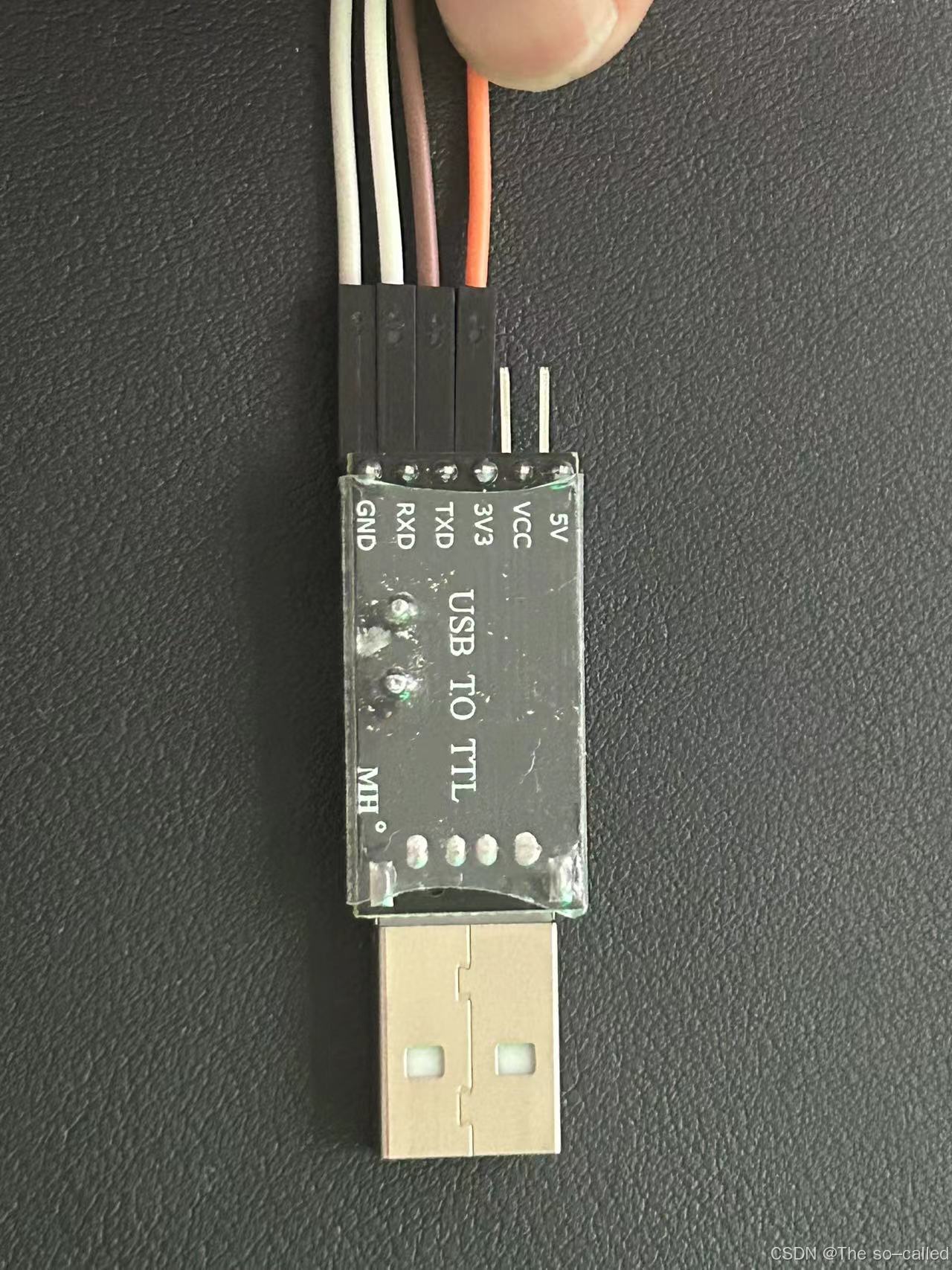

1、接线图

USB TO TTL                                                                                MX—02

      3.3V—————————————————————————3.3V

      GND—————————————————————————GND

      RXD—————————————————————————TXD

      TXD—————————————————————————RXD

BRTS引脚接地才能响应AT指令和发送数据，可以使用跳线帽短接。

MX-02模块无配置密码指令，主从同时工作、无主从模式指令。

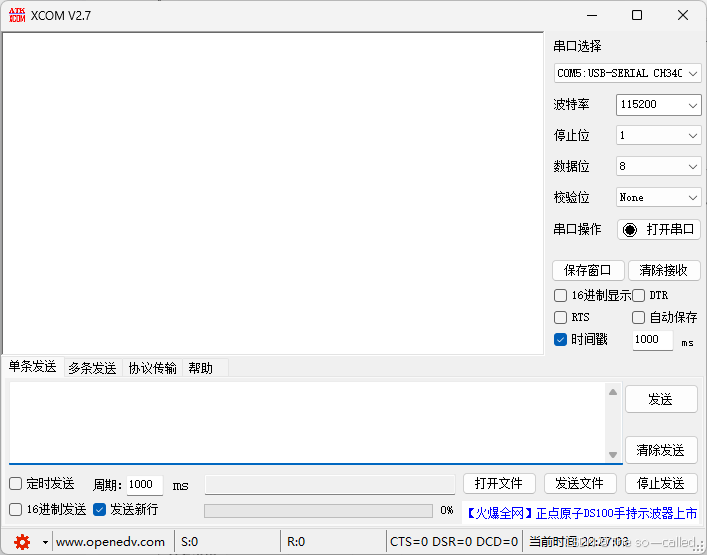

2、串口选择

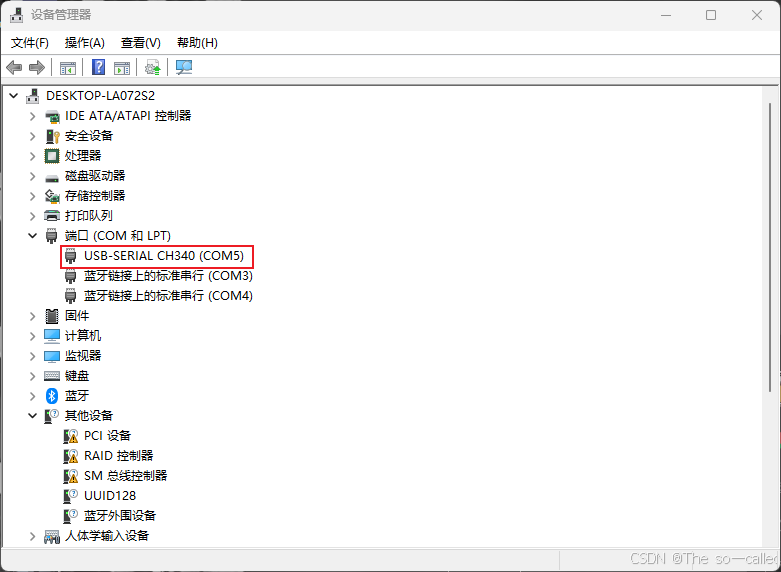

串口应选择USB TO TTL模块所插的串口，如果不能确定可以打开电脑设备管理器，拔下USB TO TTL模块再插上查看设备管理器里面的端口选项多了哪一个通信串口，多的通信串口即是应选择的串口。

3、参数调节

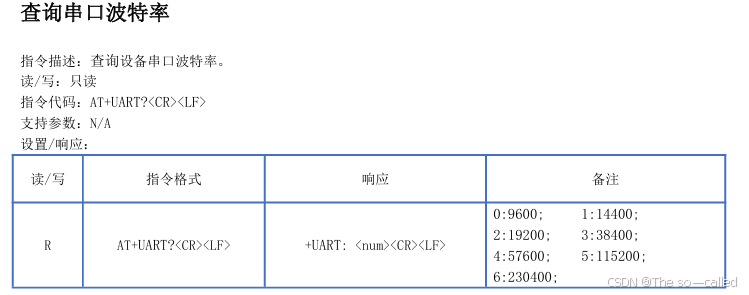

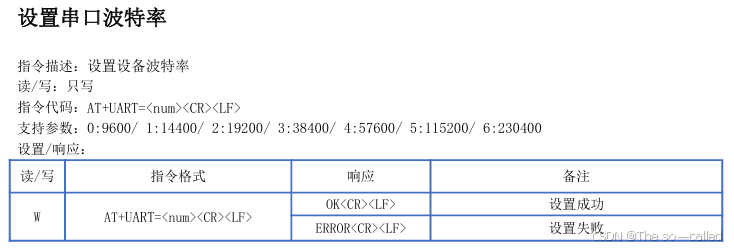

波特率

波特率(Baud Rate)单位bps是衡量串口通信速度的单位，它表示每秒钟发送的比特数。MX-02的默认波特率为115200，表示该串口在一秒钟内可以发送115200个比特的数据。

如果波特率没有调对会导致蓝牙模块无法响应。

停止位设置为1

数据位设置为8

校验位选择None

打开串口

勾画时间戳（否者不会显示时间）



勾选发送新行（否者需要在发送栏命令后敲击回车键）

设置完成

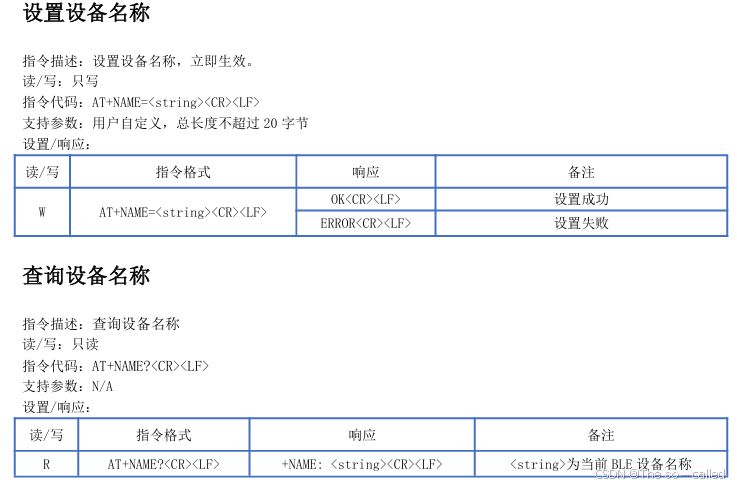

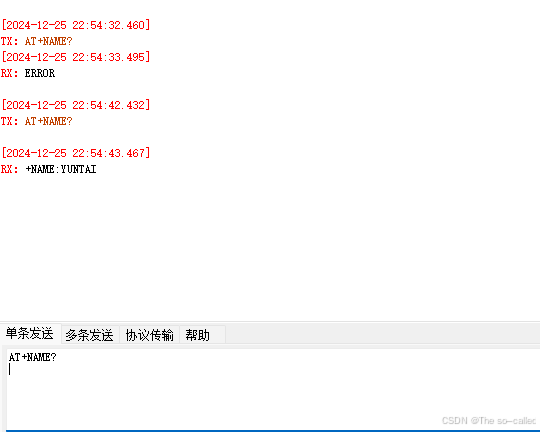

4、蓝牙模组名称

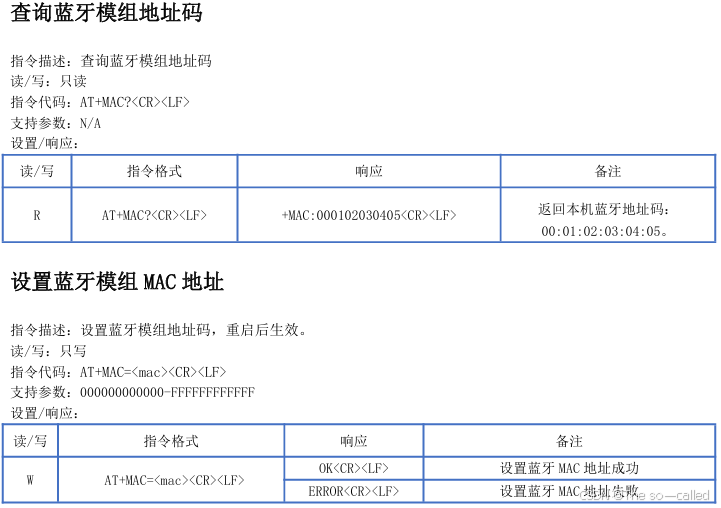

5、蓝牙模组地址

6、手机APP下载

ROS系统

安卓系统

小程序

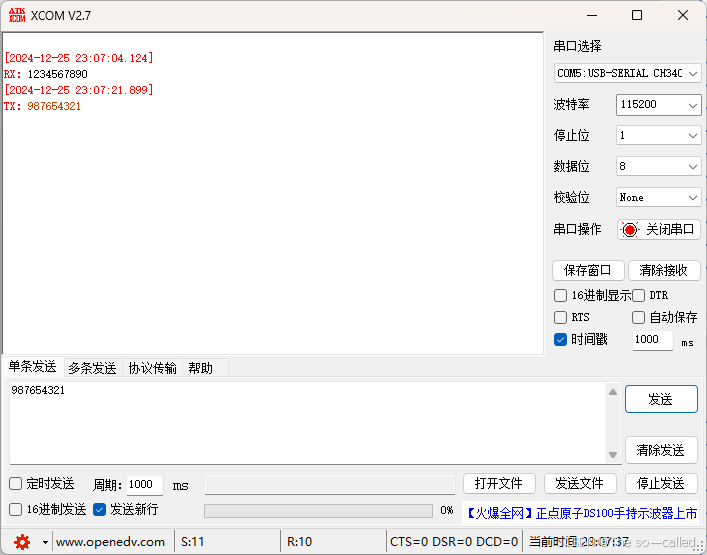

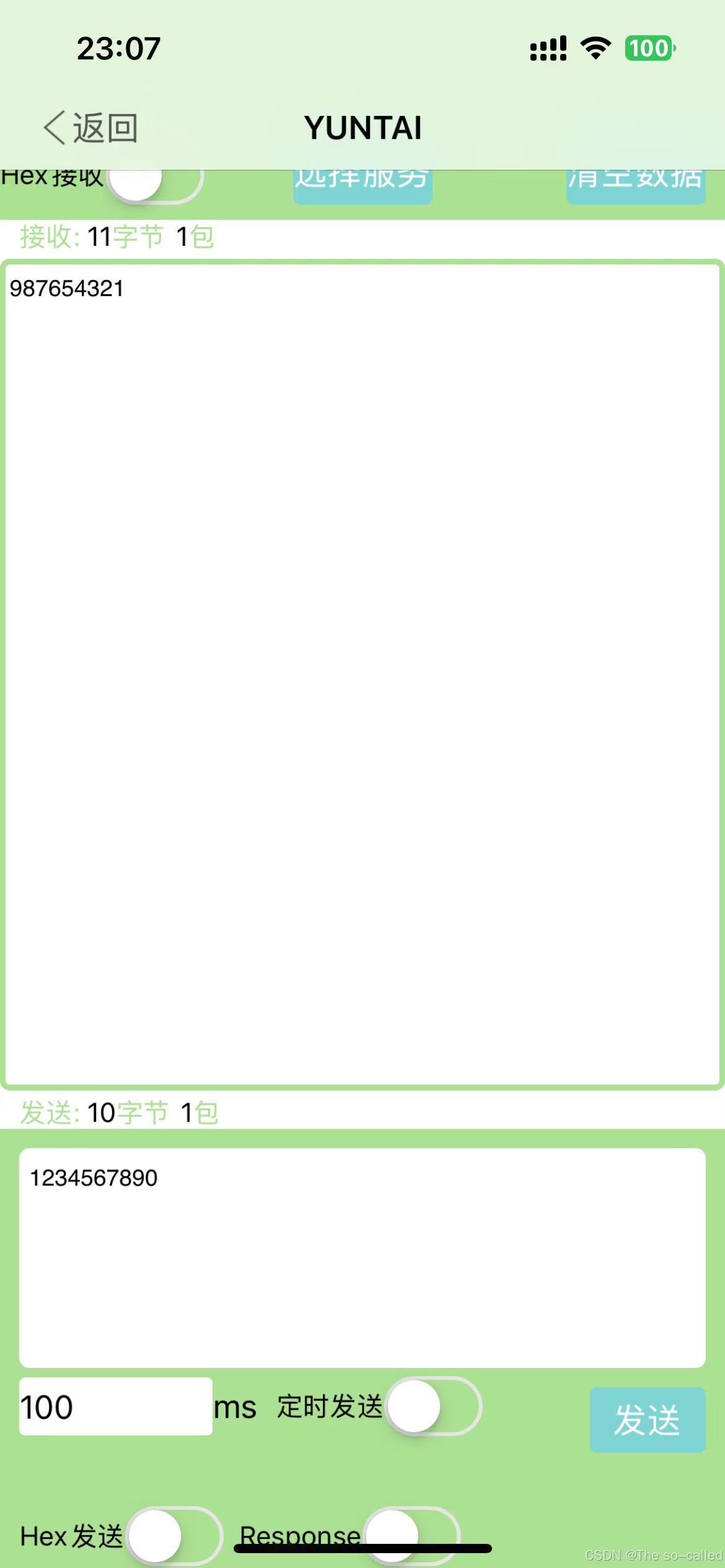

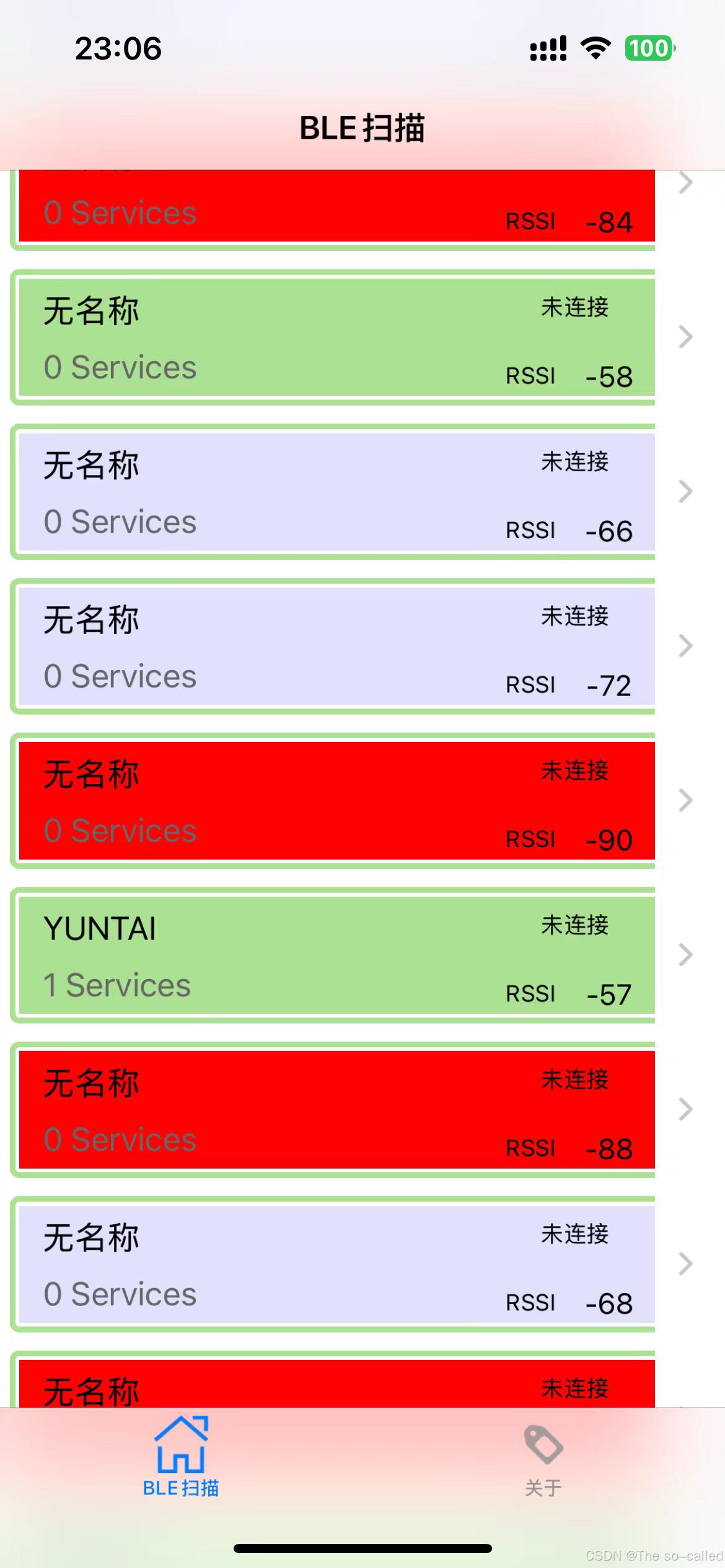

7、收发数据

点击进入蓝牙模块

开始收发数据

8、MX-02网盘资料链接

链接: https://pan.baidu.com/s/1M_gKSlKFh0bX3dEQ3eLj3Q?pwd=qvkq 提取码: qvkq
