解决LC振荡器在Multisim14版本中不起振的方法

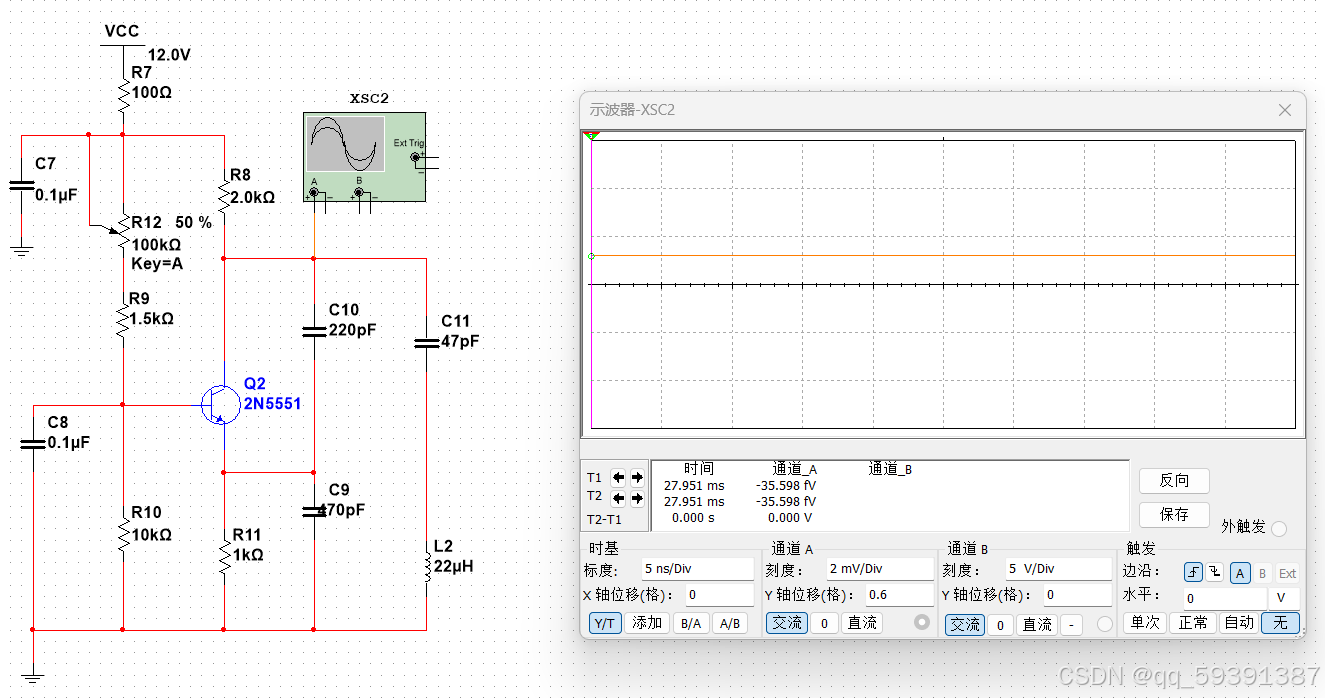

        很多人在Multisim仿真LC振荡器时不起振,特别是在14版本中,13版本相同电路能起振,但是一道14版本里就不能起振,检查所有元器件都一样,都正确但是就不起振。如上图。

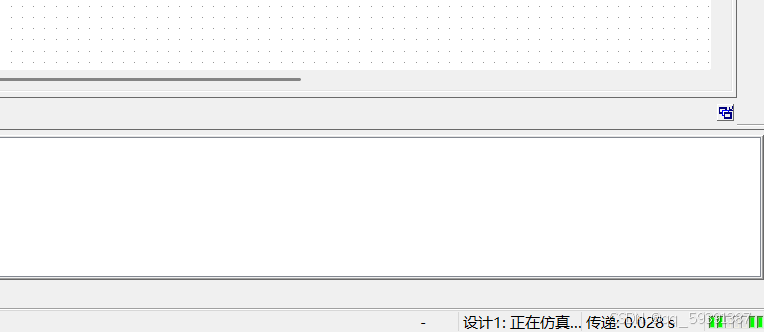

若出现上述情况时可看右下角传递时间

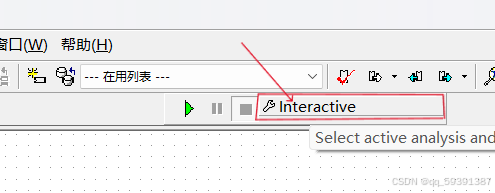

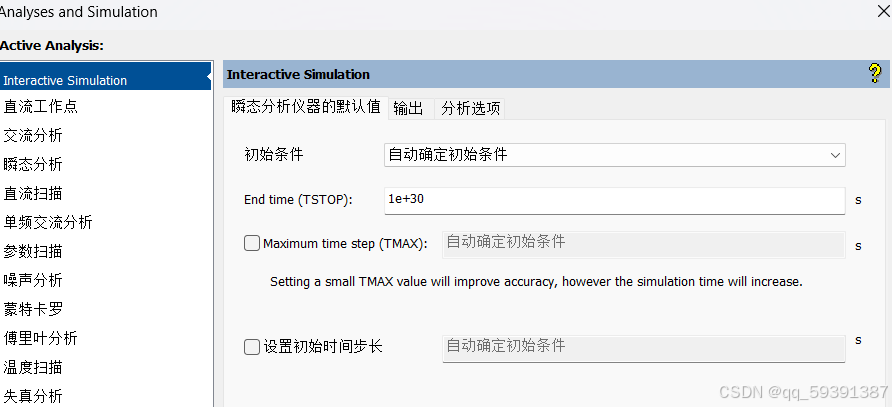

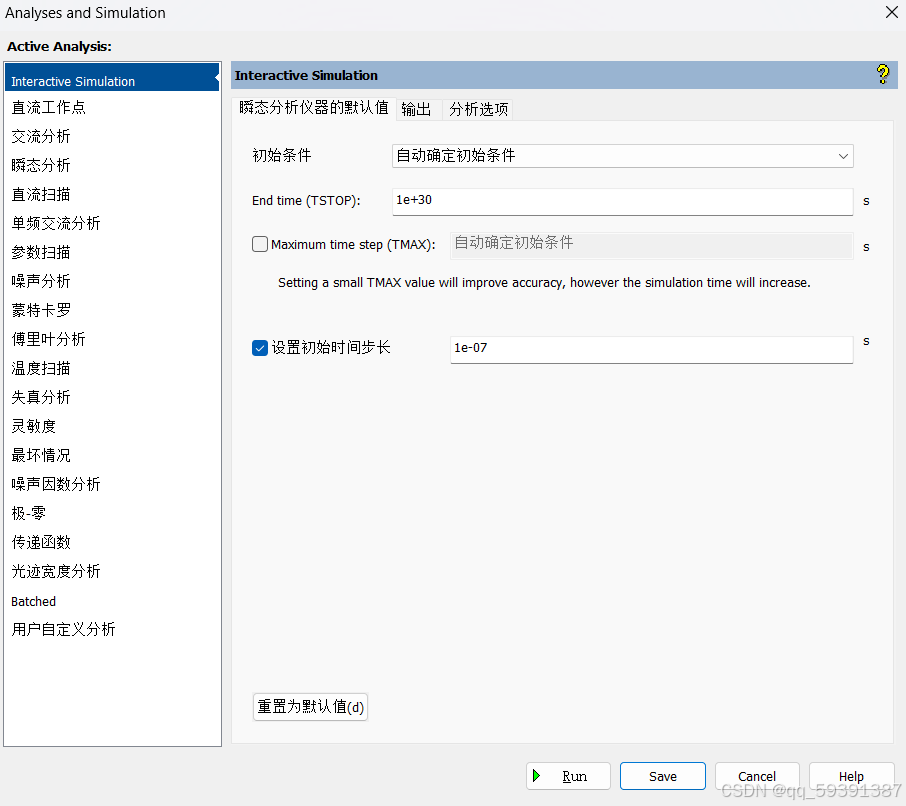

        可看到此时传递时间数量级为毫秒(0.001s)此时我们去将传递时间再修改小到微秒(0.001ms)计时。具体操作步骤如下:将“设置初始时间步长”勾选,并修改为0.000001s,或者1e-07(个别人可能还需要更小)

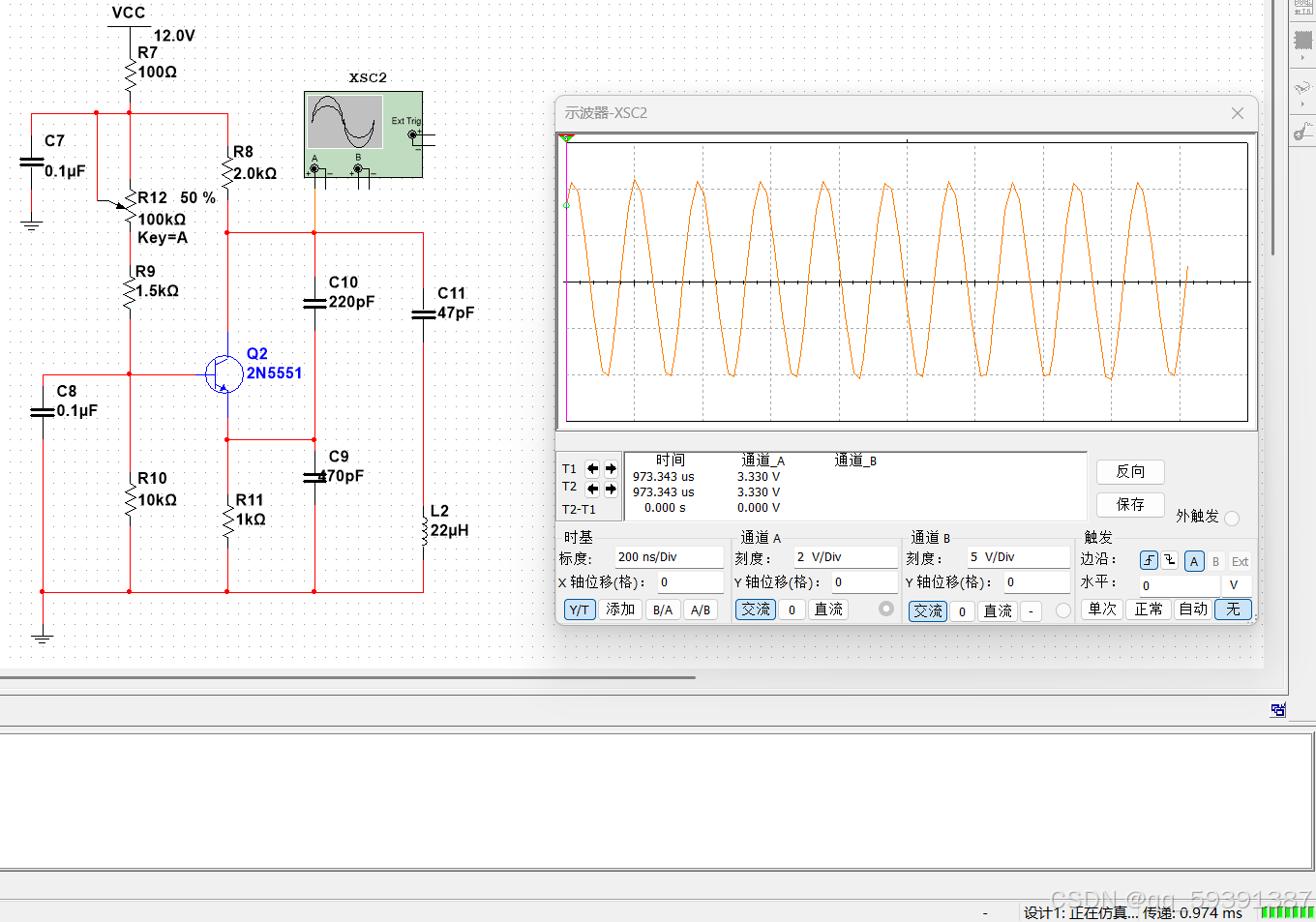

保存后点击运行即可观察到示波器有明显起振波形。

此时可以看到传递时间为以0.001毫秒(ms)为数量级计时。

### 高频电子线路中载波电路的Multisim仿真Multisim环境中对高频电子线路中的载波电路进行仿真是一个重要的实践过程,这有助于理解并优化实际硬件实现前的设计性能。具体到克拉泼荡电路,在Multisim 14.0版本中可以通过如下方式设置和调整来完成仿真工作。 #### 创建新项目与配置环境 启动Multisim软件后新建一个空白图纸文件作为本次实验的工作区。随后通过元件库选取所需的元器件构建目标电路结构——即基于电容三点式的改进型克拉泼振荡器[^2]。 #### 构建克拉泼荡电路 按照理论分析搭建好基础框架之后,重点在于合理选定额外加入的小容量耦合电容器C3及其余关键参数(如L、C1、C2),这些都将直接影响最终输出信号的质量特性。为了提高频率稳定性同时兼顾易于起的特点,建议依据经验值初步设定各组件数值范围后再逐步微调直至满足预期效果。 #### 设置仿真参数 对于载波频率f_c=Fc×10^6 Hz (其中Fc代表学号倒数第五至第一位组成的整数),以及调制信号频率Fm等于学号最后三位构成的数字,并且根据给定规则计算得到相应的调幅度Ma=F最后一个非零位/10来进行具体的参数化处理[^3]。注意这里提到的所有变量都需要转换成适合输入的形式供后续操作使用。 ```matlab % 假设学号为2019876543,则有: Fc = str2double('87654'); % 载波频率的基础值(单位MHz) Fm = str2double('543'); % 调制信号频率(Hz) Ma = double(num2str('3')) / 10; % 计算得出的调制度 ``` #### 运行仿真并观察结果 当所有准备工作完成后即可点击运行按钮开始执行动态行为预测流程。此时应密切关注示波器显示窗口内的波形变化情况,特别是关注是否存在失真现象以及其他异常状况的发生。如果发现问题则需返回至上一步骤重新审视可能存在的误差源直到获得理想化的输出为止[^1]。
