OLED屏应用IIC协议

OLED屏应用IIC协议

1.IIC协议概述

IIC全称Inter-Integrated Circuit (集成电路总线) 是由PHILIPS公司在80年代开发的两线式串行总线，用于连接微控制器及其外围设备。IIC属于半双工同步通信方式

1.1.特点

简单性和有效性。

由于接口直接在组件之上，因此IIC总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件

多主控(multimastering)

其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。

1.2.构成

IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL，其时钟信号是由主控器件产生。所有接到IIC总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。对于并联在一条总线上的每个IC都有唯一的地址。

2.IIC协议

IIC总线在传输数据的过程中一共有三种类型信号，分别为：开始信号、结束信号和应答信号。 //起始位，停止位，数据位，速度这些信号中，起始信号是必需的，结束信号和应答信号

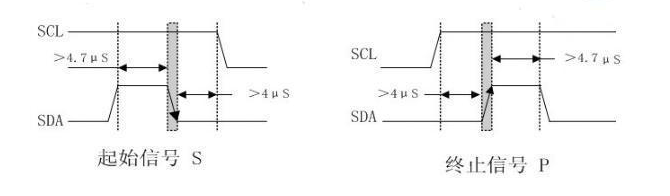

起始信号
终止信号

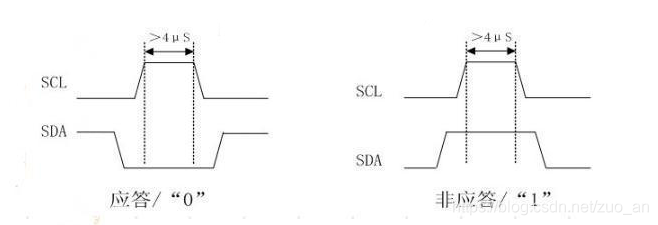

应答信号

发送器每发送一个字节（8个bit），就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该字节；应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。

数据发送的时序

3.OLED写命令

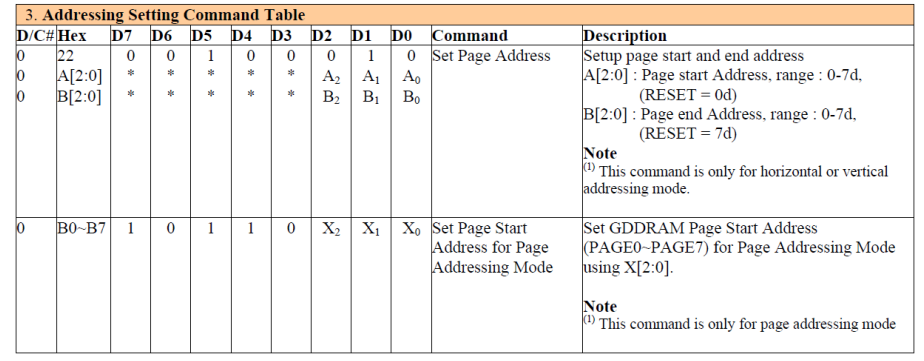

4.OLED的寻址模式

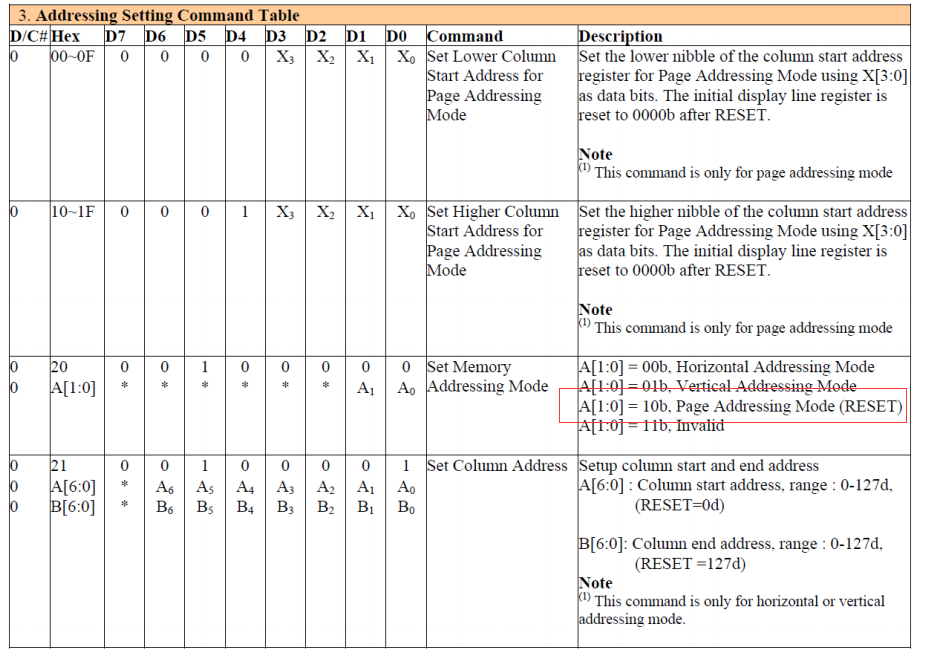

如何显示一个点？有三种，分别位页地址模式，水平地址模式和垂直地址模式，可以通过一下表格进行配置内存管理

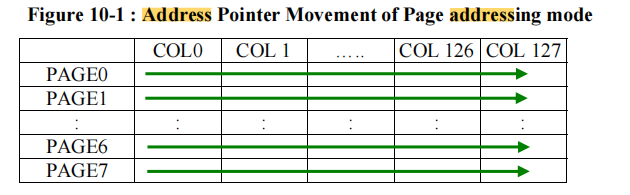

4.1页地址模式

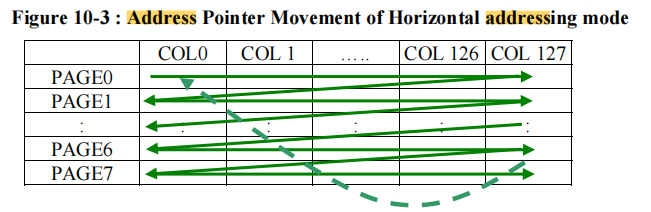

4.2.水平地址模式

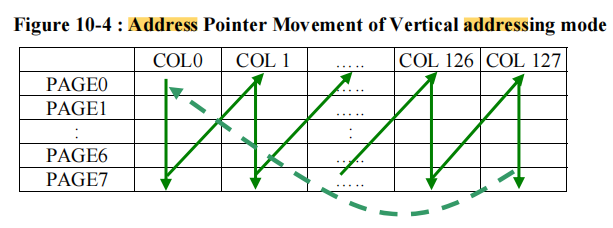

4.3.垂直地址模式

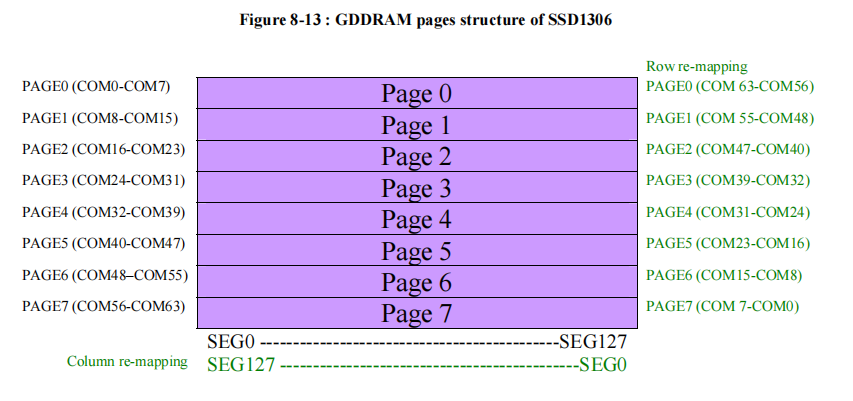

5.列地址选择

如果写入0x08（b00001000）会显示什么呢一个字节负责一个Page的一列显示

64			0列
Page0	bit0	0行	0
	bit1	1行	0
	bit2	2行	0
	bit3	3行	1
	bit4	4行	0
	bit5	5行	0
	bit6	6行	0
	bit7	7行	0
Page1		8 到 1 5行
Page2		1 6 到 2 3 行
Page3		. . . . . .
Page4		. . . . . .
Page5		. . . . . .
Page6		. . . . . .
Page7		5 6 行到 6 3 行

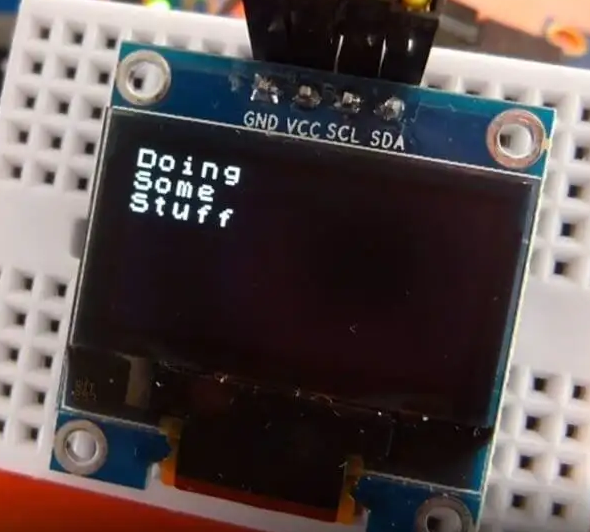

6.OLED屏幕

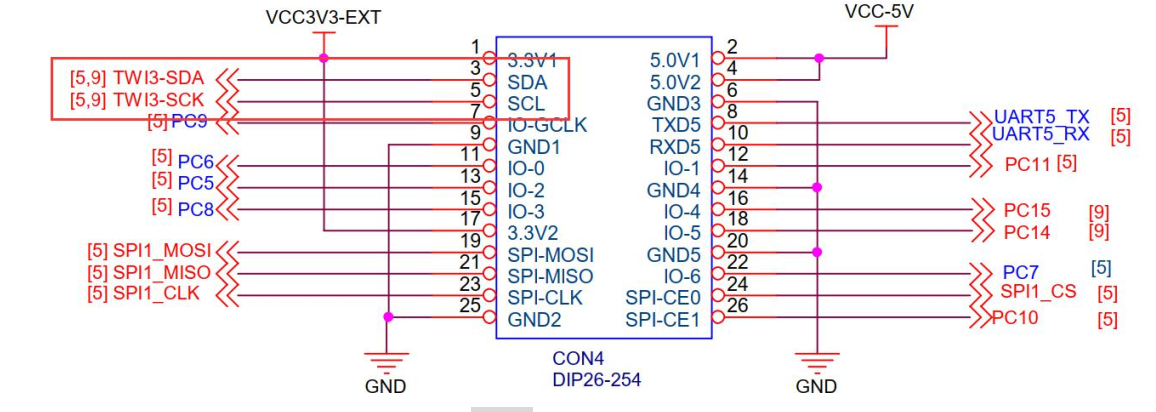

6.1.Orangepi的IIC接口

由 26pin 的原理图可知， Orange Pi Zero 2 可用的 i2c 为 i2c3

6.2.接线

根据上面OLED屏和原理图显示，接到对应的标号，不要接反了。刚开始接上去屏幕是黑色的，里面没有代码。

启动 linux 系统后，先确认下/dev 下存在 i2c-3 的设备节点

从命令运行结果能观察到系统支持I2C-3和I2C-5的驱动，而H616的外设我们看到只有一个IIC接口，用的是IIC-3 Linux一切皆文件，每个硬件设备“对应”一个文件，由驱动程序提供映射。

开始测试 i2c，首先安装 i2c-tools

sudo apt-get install i2c-tools

/*i2c设备访问,访问出来的是设备识别出来的，如果接其他的i2c设备访问出来的可能就是5A,或者5C*/

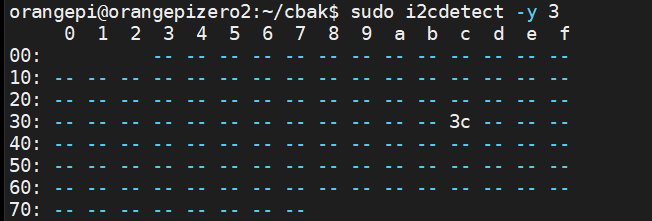

sudo i2cdetect -y 3

6.3.OLED功能代码阅读

/*Source Insight4  看源码非常便捷 */
/*根目录文件下有OLED原码程序*/
/home/orangepi/wiringPiFromWindows/wiringOP-/oled_demo.c

/*要将dev底下的i2c设备驱动连接起来，才能正常的显示*/
sudo ./a.out /dev/i2c-3

/*
 * 版权所有 (c) 2015, Vladimir Komendantskiy
 * 本程序使用 MIT 许可证
 *
 * 这是 SSD1306 OLED 显示屏的块和字体绘制演示程序
 */

//
// 由 HypHop 修改以适配 OrangePiZero
//

#include <errno.h>  // 包含错误号定义
#include <string.h>  // 包含字符串操作相关函数
#include <stdio.h>  // 包含标准输入输出函数
#include <stdlib.h>  // 包含动态内存分配等函数
#include <time.h>  // 包含时间相关函数
#include <stdint.h>  // 包含标准整型定义

// 引入 OLED 显示和字体相关的自定义头文件
#include "oled.h"
#include "font.h"

// OLED 显示屏演示函数
int oled_demo(struct display_info *disp) {
    int i;  // 循环变量
    char buf[100];  // 用于存放字符串的缓冲区

    // 以下代码被注释掉了，它们原本用于在 OLED 屏幕上显示文本
    // putstrto(disp, 0, 0, "Spnd spd  2468 rpm");
    // oled_putstrto(disp, 0, 9+1, "Spnd cur  0.46 A");
    oled_putstrto(disp, 0, 9+1, "Welcome       to");  // 在屏幕上显示欢迎信息
    disp->font = font1;  // 设置字体为 font1
    // oled_putstrto(disp, 0, 18+2, "Spnd tmp    53 C");
    oled_putstrto(disp, 0, 18+2, "----OrangePi----");  // 显示关于 OrangePi 的信息
    disp->font = font2;  // 设置字体为 font2
    // oled_putstrto(disp, 0, 27+3, "DrvX tmp    64 C");
    oled_putstrto(disp, 0, 27+3, "This is 0.96OLED");  // 显示 OLED 屏幕的型号信息
    oled_putstrto(disp, 0, 36+4, "");  // 清空屏幕上的某些行
    oled_putstrto(disp, 0, 45+5, "");
    disp->font = font1;  // 重新设置字体为 font1
    // oled_putstrto(disp, 0, 54, "Total cur  2.36 A");
    oled_putstrto(disp, 0, 54, "*****************");  // 显示星号图案
    oled_send_buffer(disp);  // 发送缓冲区数据到 OLED 屏幕

    disp->font = font3;  // 设置字体为 font3
    for (i=0; i<100; i++) {  // 循环显示变化的转速信息
        sprintf(buf, "Spnd spd  %d rpm", i);  // 格式化字符串
        oled_putstrto(disp, 0, 0, buf);  // 显示转速信息
        oled_putstrto(disp, 135-i, 36+4, "===");  // 显示分隔符
        oled_putstrto(disp, 100, 0+i/2, ".");  // 显示点
        oled_send_buffer(disp);  // 发送缓冲区数据到 OLED 屏幕
    }
    // oled_putpixel(disp, 60, 45);  // 被注释掉的代码，用于在屏幕上绘制单个像素
    // oled_putstr(disp, 1, "hello");  // 被注释掉的代码，用于在屏幕上显示文本

    return 0;  // 函数返回0，表示成功
}

// 显示错误信息的函数
void show_error(int err, int add) {
    // const gchar* errmsg;
    // errmsg = g_strerror(errno);  // 获取错误信息的字符串描述
    printf("\nERROR: %i, %i\n\n", err, add);  // 打印错误代码和附加信息
    // printf("\nERROR\n");  // 被注释掉的打印错误信息的代码
}

// 显示程序使用方法的函数
void show_usage(char *progname) {
    printf("\nUsage:\n%s <I2C bus device node >\n", progname);  // 打印程序的使用方法
}

// 主函数，程序的入口点
int main(int argc, char **argv) {
    int e;  // 错误代码变量
    char filename[32];  // 用于存储 I2C 设备文件名的字符数组
    struct display_info disp;  // OLED 显示屏信息结构体

    // 检查命令行参数数量是否足够
    if (argc < 2) {
        show_usage(argv[0]);  // 参数不足时，显示使用方法
        return -1;  // 返回错误代码 -1
    }

    // 初始化 disp 结构体
    memset(&disp, 0, sizeof(disp));
    sprintf(filename, "%s", argv[1]);  // 将命令行参数转换为字符串
    disp.address = OLED_I2C_ADDR;  // 设置 OLED 显示屏的 I2C 地址
    disp.font = font2;  // 设置默认字体为 font2

    // 尝试打开 OLED 显示屏
    e = oled_open(&disp, filename);
    if (e < 0) {
        show_error(1, e);  // 打开失败，显示错误信息
    } else {
        // 如果打开成功，尝试初始化 OLED 显示屏
        e = oled_init(&disp);
        if (e < 0) {
            show_error(2, e);  // 初始化失败，显示错误信息
        } else {
            printf("---------start--------\n");  // 初始化成功，开始演示
            if (oled_demo(&disp) < 0)  // 如果演示函数执行失败
                show_error(3, 777);  // 显示错误信息
            printf("----------end---------\n");  // 演示结束
        }
    }

    return 0;  // 如果程序执行到这里，表示一切正常，返回0
}

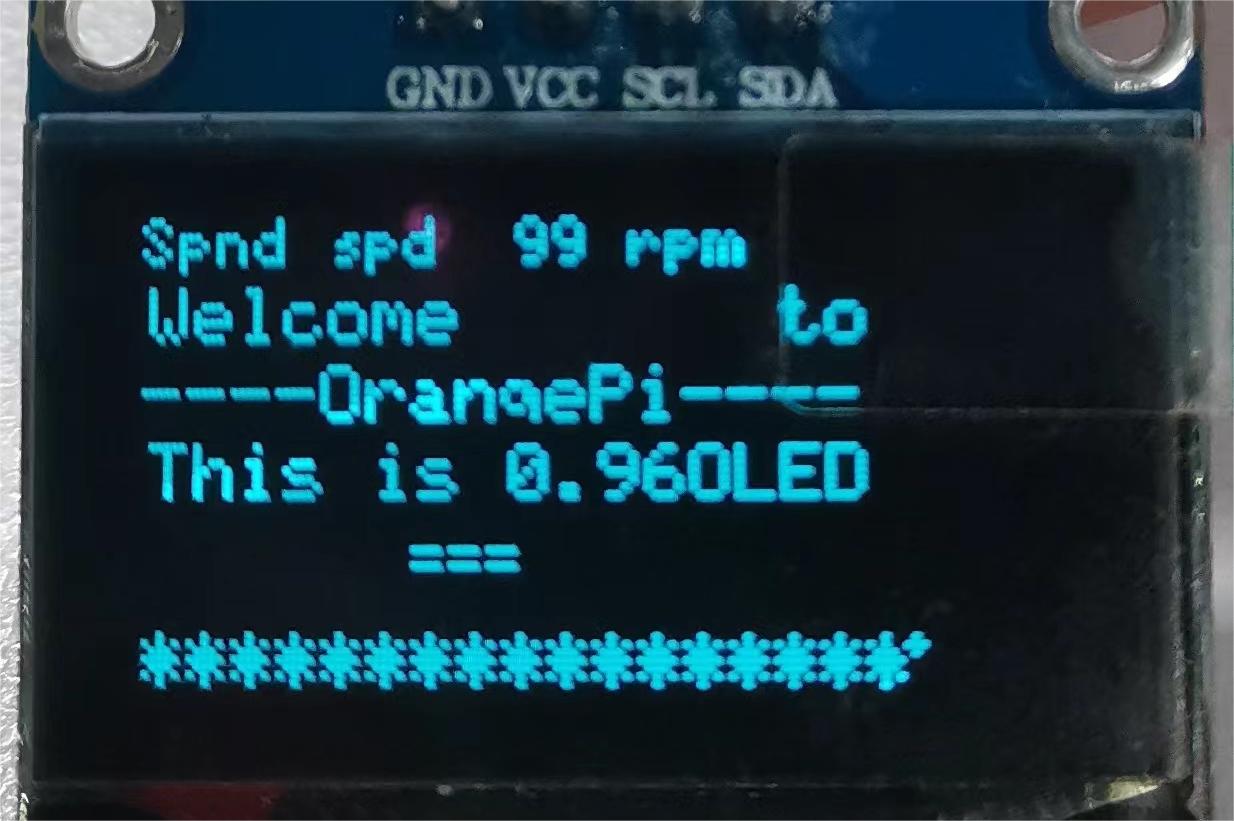

OLED内容显示：

OLED屏

6.4.OLED显示自己想要的字符

// 包含标准库头文件
#include <errno.h> // 错误号定义
#include <string.h> // 字符串操作函数
#include <stdio.h>  // 标准输入输出库
#include <stdlib.h> // 通用工具库，如内存分配
#include <time.h>   // 时间操作
#include <stdint.h> // 整数类型定义

// 包含自定义头文件，可能是OLED显示和字体相关的库
#include "oled.h"
#include "font.h"

// 显示函数，接收一个显示信息结构体指针作为参数
int oled_show(struct display_info *disp) {
    int i;
    char buf[100];

    // 在OLED屏幕上显示欢迎信息
    oled_putstrto(disp, 0, 9+1, "Welcome to My HomeAssitant");
    // 设置字体为font2
    disp->font = font2;

    // 在OLED屏幕上显示版权信息
    oled_putstrto(disp, 0, 20, " --Mr.qiao HenShuai-- ");
    // 再次设置字体为font2，可能是为了确保文本使用正确的字体
    disp->font = font2;
    // 发送缓冲区内容到OLED屏幕
    oled_send_buffer(disp);

    return 0;
}

// 显示错误信息的函数
void show_error(int err, int add) {
    printf("\nERROR: %i, %i\n\n", err, add);
}

// 显示程序使用方法的函数
void show_usage(char *progname) {
    printf("\nUsage:\n%s <I2C bus device node >\n", progname);
}

// 主函数，程序的入口点
int main(int argc, char **argv) {
    int e;
    char filename[32];
    struct display_info disp;

    // 检查命令行参数数量是否至少为2（程序名和I2C设备节点）
    if (argc < 2) {
        show_usage(argv[0]);

        return -1;
    }
    // 初始化显示信息结构体
    memset(&disp, 0, sizeof(disp));
    // 将命令行参数中的I2C设备节点名称复制到filename数组
    sprintf(filename, "%s", argv[1]);
    // 设置OLED的I2C地址
    disp.address = OLED_I2C_ADDR;
    // 设置默认字体为font2
    disp.font = font2;

    // 打开OLED设备
    e = oled_open(&disp, filename);
    // 初始化OLED设备
    e = oled_init(&disp);
    // 调用oled_show函数显示信息
    oled_show(&disp);

    return 0;
}

6.4.1代码编译显示：

OLED2
