实验十一 配置默认路由
实验要求:
在路由器R1上配置一条静态路由,目的地/掩码为 2.0.0.0/8, 下一跳IP地址为R2的 GE0/0/1接口的IP地址12.0.0.2,出接口为R1的GE0/0/1接口。另外,在R1上配置 一条默认路由,该默认路由的下一跳IP地址为R3 的GE0/0/0接口的IP地址 23.0.0.1,出接口为R1 的GE0/0/0接口。
在路由器R2上配置一条静态路由,目的地/掩码为1.0.0.0/8,下一跳IP地址为R1的 G0/0/1接口的IP地址12.0.0.1,出接口为R2的GE0/0/1接口。另外,在R2上配置一条 默认路由,该默认路由的下一跳IP地址为R1的GE0/0/1接口的地址12.0.0.1,出接口 为R2的GE0/0/1一接口。
在R3上配置分别配置一条去往1 .0.0.0/8和2.0.0.0/8的静态路由,下一跳IP地址均为 R1的GE0/0/0接口的IP地址 23.0.0.2,出接口均为R3 的GE0/0/0接口。

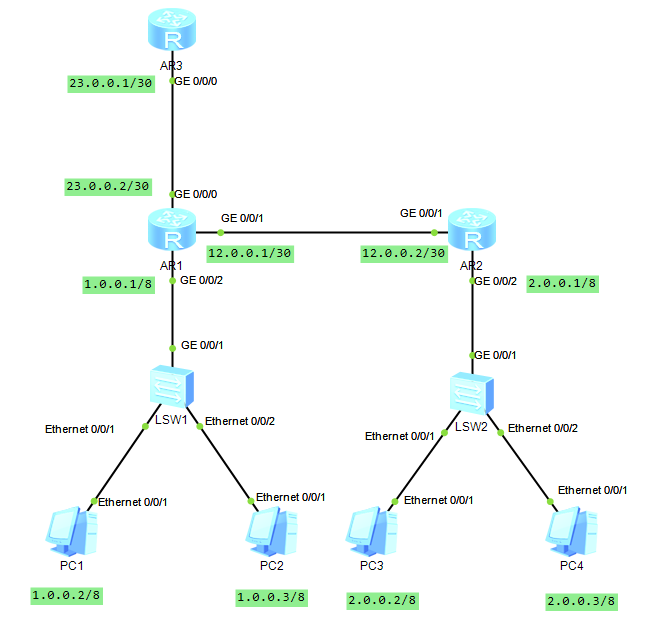

网络拓扑图:

操作步骤:

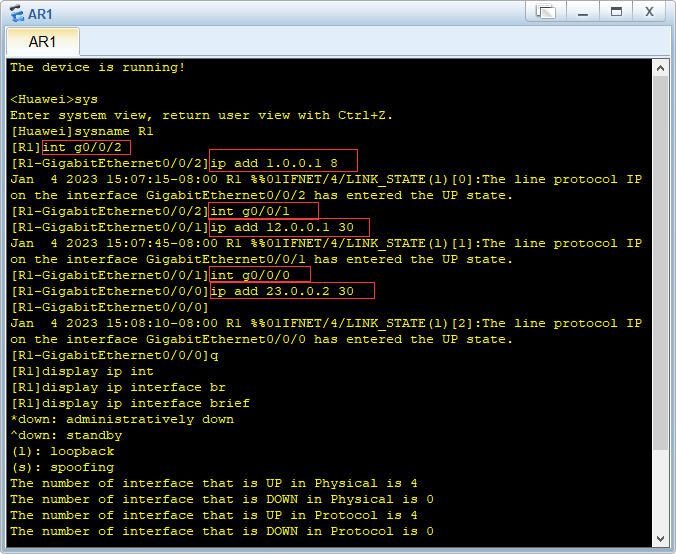

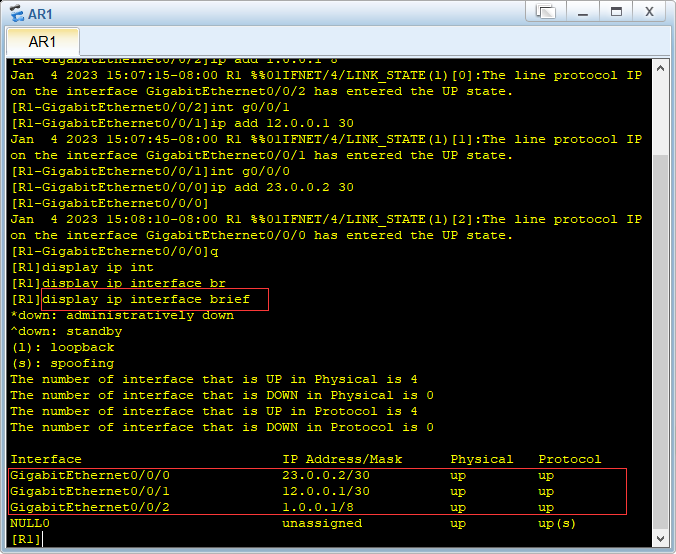

1、配置R1的主机名、接口IP地址,并确认状态无误

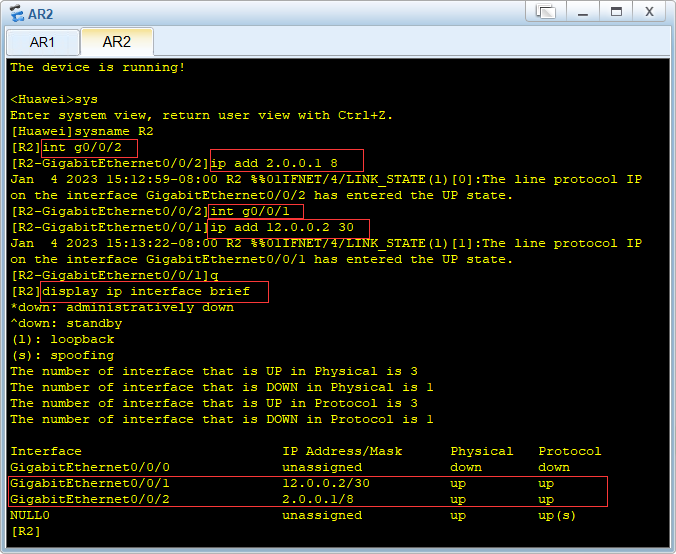

2、配置R2的参数、接口IP地址,并确认状态

3、配置主机接口参数
主机 | IP地址 | 子网掩码 | 网关 |
PC1 | 1.0.0.2 | 255.0.0.0 | 1.0.0.1 |
PC2 | 1.0.0.3 | 255.0.0.0 | 1.0.0.1 |
PC3 | 2.0.0.2 | 255.0.0.0 | 2.0.0.1 |
PC4 | 2.0.0.3 | 255.0.0.0 | 2.0.0.1 |

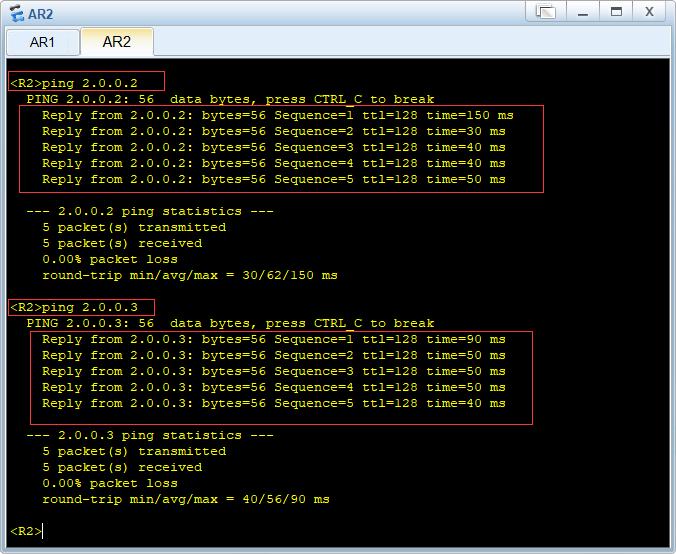

4、测试R1和R2和它们所连接的PC的连通性

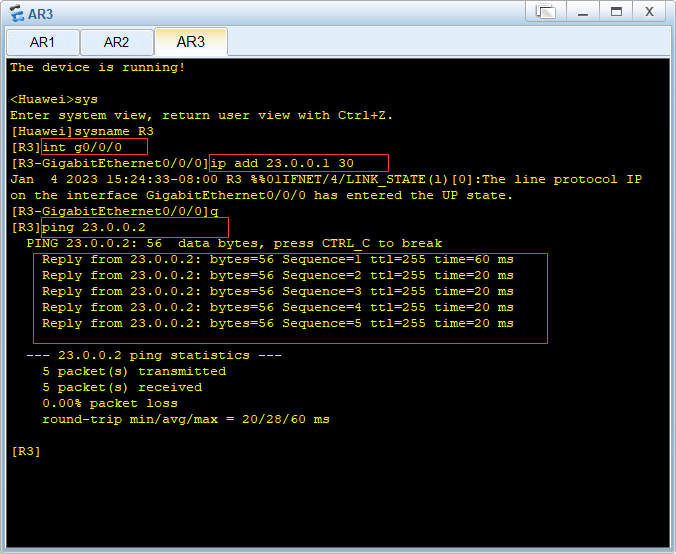

5、 增加R3路由器,确认R3和R1之间能互通

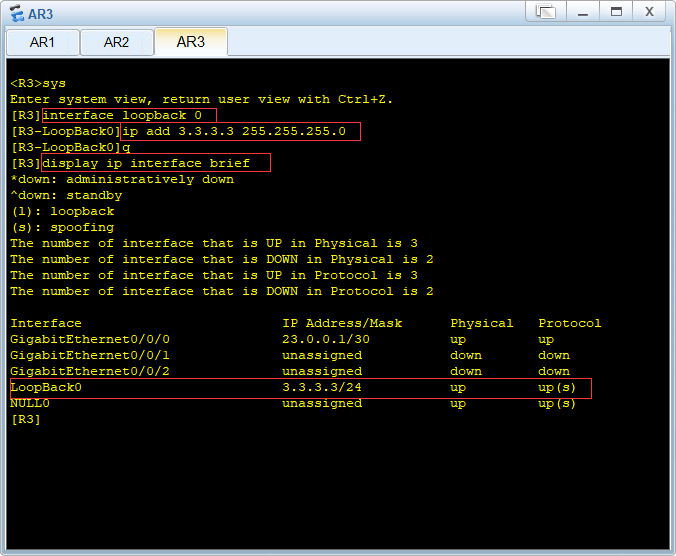

6、R3上增加一个Loopback0接口,地址3.3.3.3/24,模拟为R3连接的骨干网

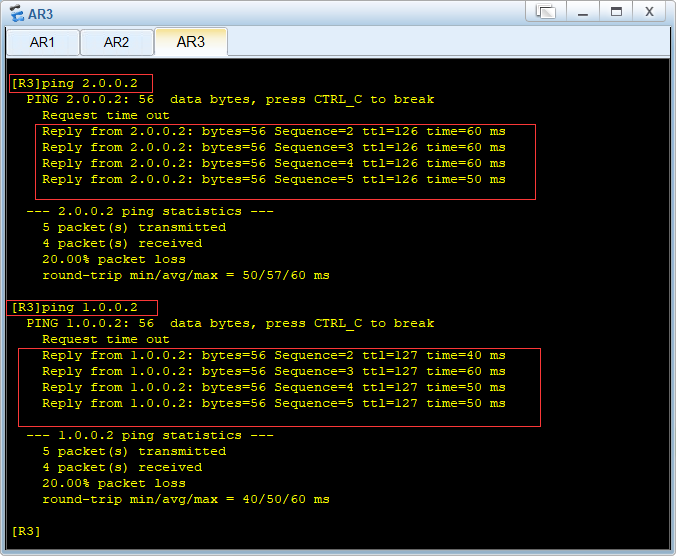

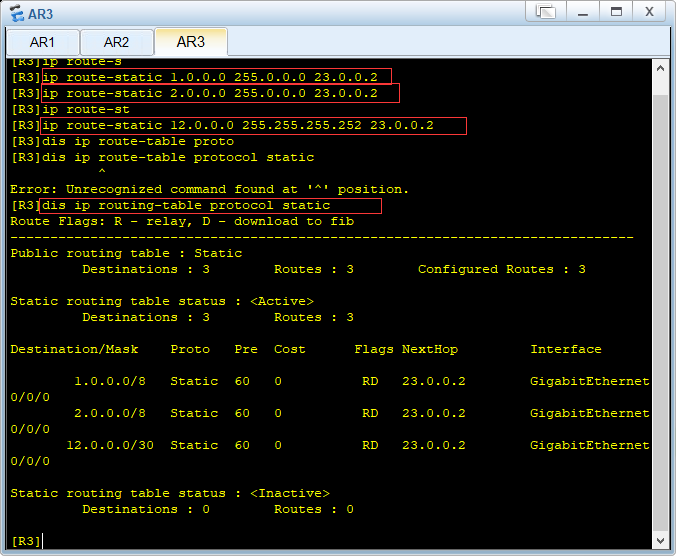

7、配置R3的静态路由,分别添加到1.0.0.0/8,2.0.0.0/8和12.0.0.0/30的路由,下一跳都 是 R1,并确认

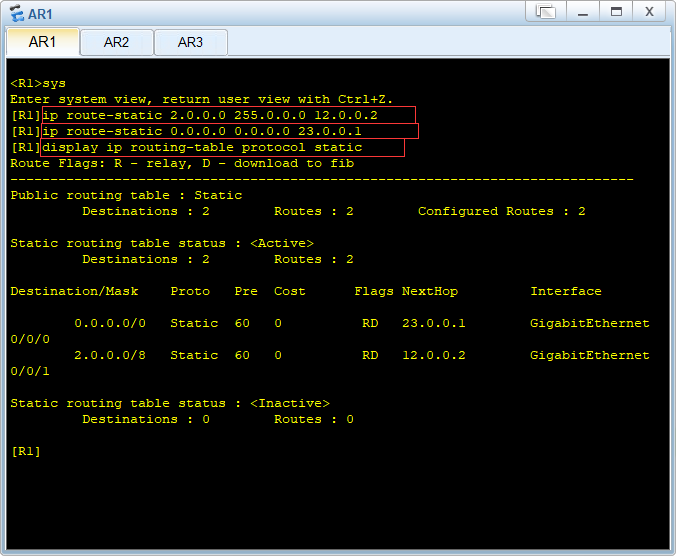

8、配置R1的静态路由和默认路由
1) 2.0.0.0/8下一跳是R2 2) 0.0.0.0/0下一跳是R3

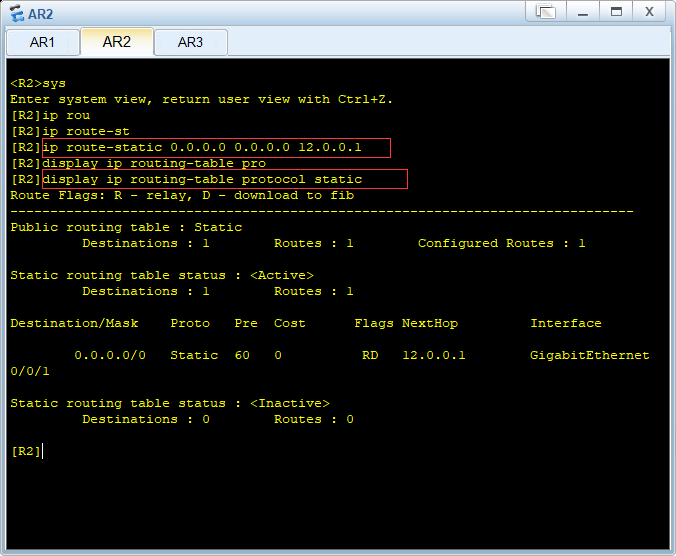

9、配置R2,只需要添加一条默认路由,下 一跳是R1,它就能转发到所有目标网段的数据

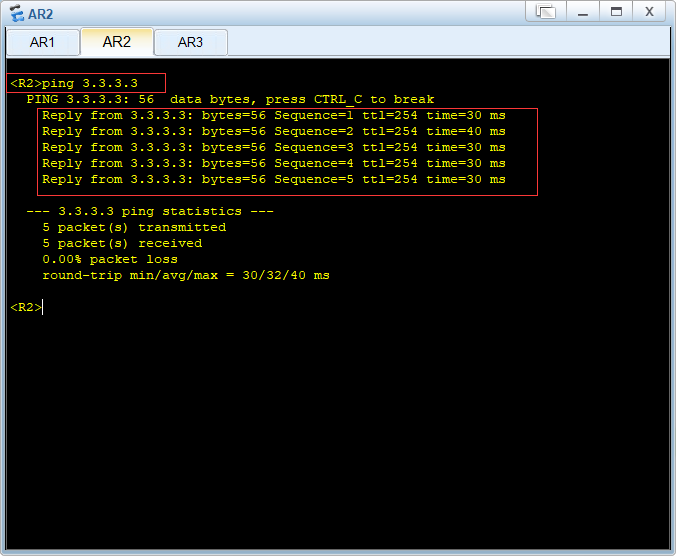

10、确认R2和R1都能ping通R3的3.3.3.3,而且R3也能ping通R2的内网主机
