华为eNSP:DHCP的配置（vlanif下配置）

一、拓扑图

 二、三层交换机的配置

1、vlan的配置

<Huawei>system-view
#进入系统模式
[Huawei]vlan 10
#创建vlan10 和 vlan 20
#或用vlan batch 10 20 （同时创建vlan 10和 vlan 20）
[Huawei-vlan10]quit
[Huawei]vlan 20
[Huawei-vlan20]quit
#退出
[Huawei]display vlan summary
#查看vlan 信息
static vlan:
Total 3 static vlan.
  1 10 20

dynamic vlan:
Total 0 dynamic vlan.

reserved vlan:
Total 0 reserved vlan.
[Huawei]interface vlanif 10
#进入vlan 10
[Huawei-Vlanif10]ip address 192.168.10.254 24
#配置IP及掩码
[Huawei-Vlanif10]interface vlanif 20
[Huawei-Vlanif20]ip address 192.168.20.254 24
[Huawei-Vlanif20]quit
[Huawei]interface gigabitether 0/0/1
#进入g0/0/1接口
[Huawei-GigabitEthernet0/0/1]port link-type access
#配置链路为access模式
[Huawei-GigabitEthernet0/0/1]port default vlan 10
#讲链路接入vlan10
[Huawei-GigabitEthernet0/0/1]interface gigabitether 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]quit

2、DHCP的配置

[Huawei]interface vlanif 10
#进入vlan 10
[Huawei-Vlanif10]dhcp select interface
#配置为接口DHCP
[Huawei-Vlanif10]dhcp server dns-list 8.8.8.8
#配置dns
[Huawei-Vlanif10]dhcp server excluded-ip-address 192.168.10.100 192.168.10.253
#配置排除地址，网关是默认排除的
[Huawei-Vlanif10]dhcp server lease day 10
#配置租期
[Huawei-Vlanif10]quit
[Huawei]interface vlanif 20
[Huawei-Vlanif20]dhcp select interface
[Huawei-Vlanif20]dhcp server dns-list 8.8.8.8
[Huawei-Vlanif20]dhcp server excluded-ip-address 192.168.20.100 192.168.20.253
[Huawei-Vlanif20]dhcp server lease day 10
[Huawei-Vlanif20]quit

三、ping通测试

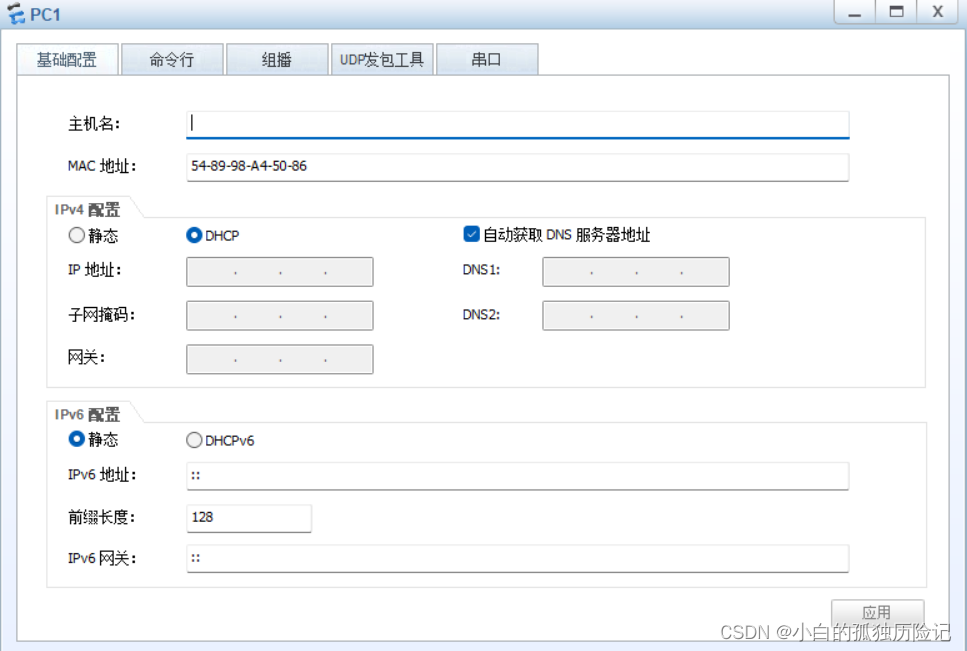

1、PC1和PC2均选择DHCP获取IP

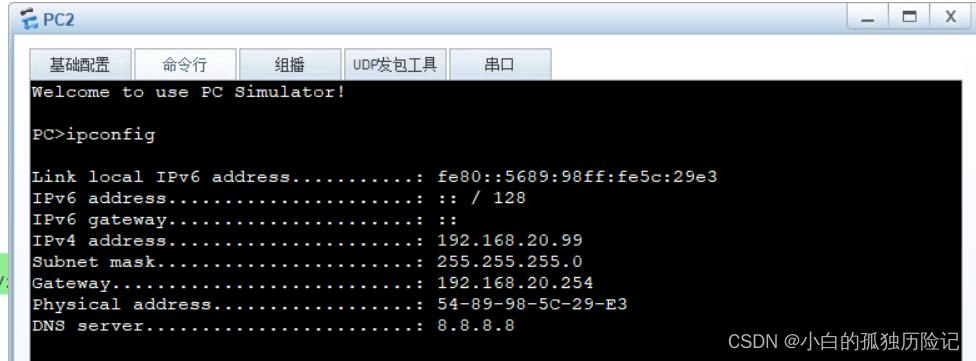

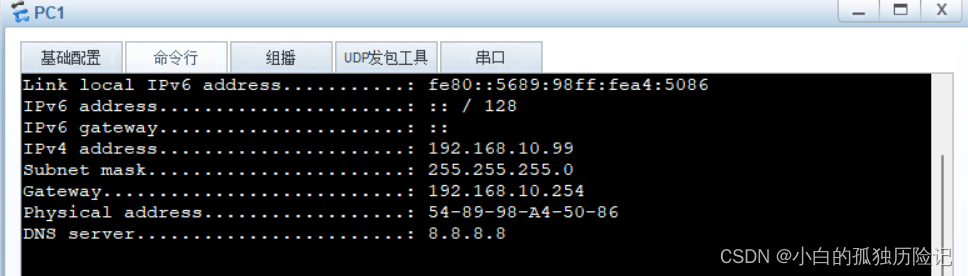

 2、两台pc查看自动获取到的地址

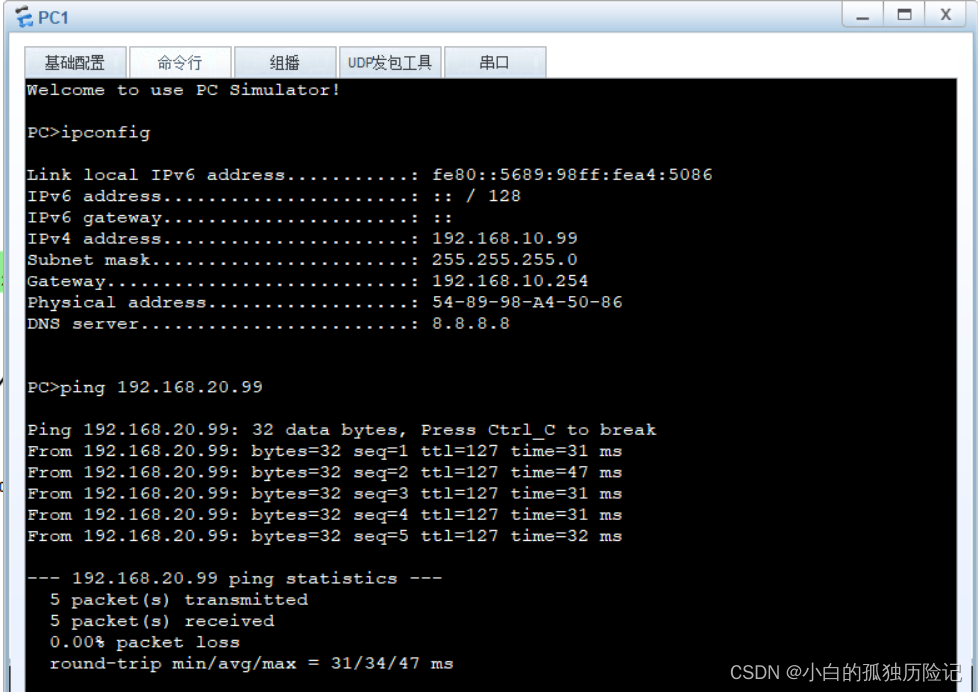

 3、PC1 ping PC2

 四、注意

1、vlan配置DHCP的方式是和接口配置DHCP是类似的

2、vlan配置DHCP是不需要另外配置网段和网关的

3、华为eNSP:排除地址之外剩下的可分配地址是从后往前分配的

      思科排除地址之外剩下的可分配地址是从前往后分配的

4、可参照另外一篇DHCP配置方式观看
