0.前言

这套教程针对于蓝桥杯嵌入式比赛的底层模块调试，针对于比赛进行每个模块的调试，低层模块调试好，对于赛题的实现就会方便很多，虽然有一些应试教育的意味，不过准备这个比赛对于程序整体实现思维还是有着很大帮助，我也从中受益颇多！

以下是cubemx的一些基础配置（部分），之后便不再贴出

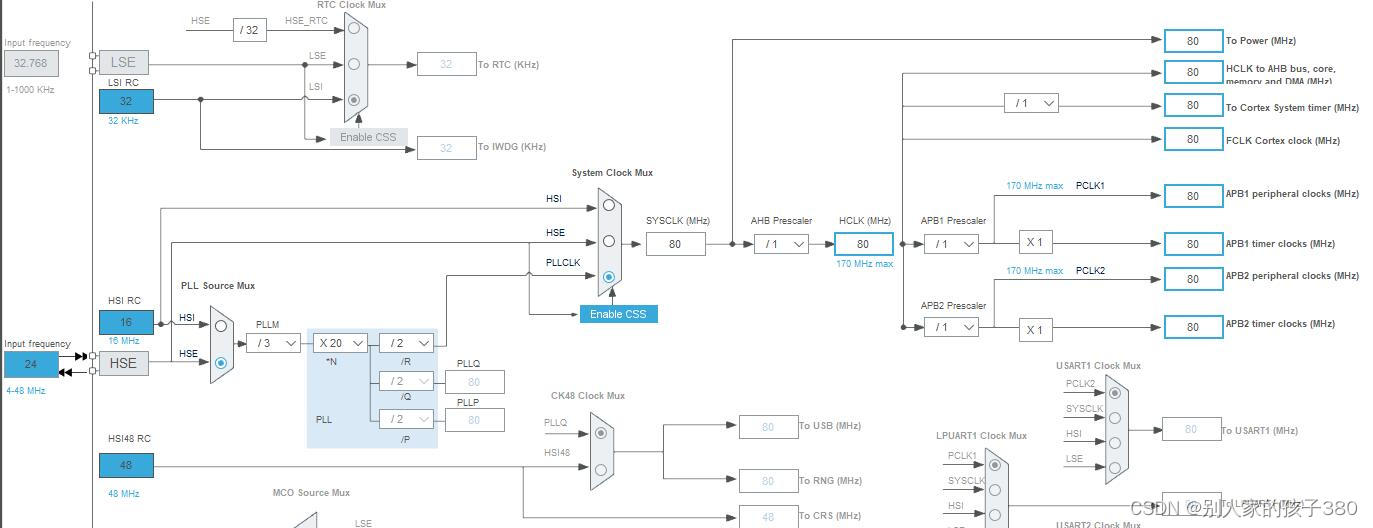

时钟设置

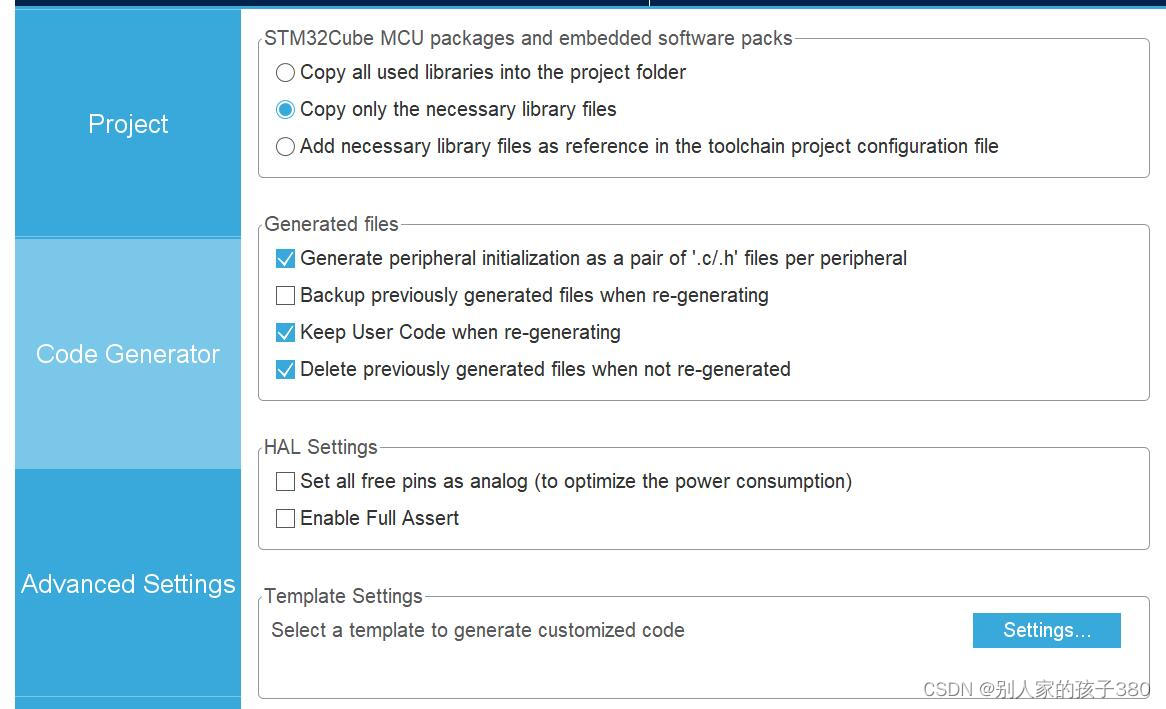

项目设置

1.功能要求

STM32G431的开发板有一块LCD显示屏幕和8个LED灯，而LCD与LED灯的引脚是有重叠的，所以这块板子上使用了74HC573这块芯片对LED的变换进行控制，我们要实现的功能就是让LCD和LED能够独立工作。

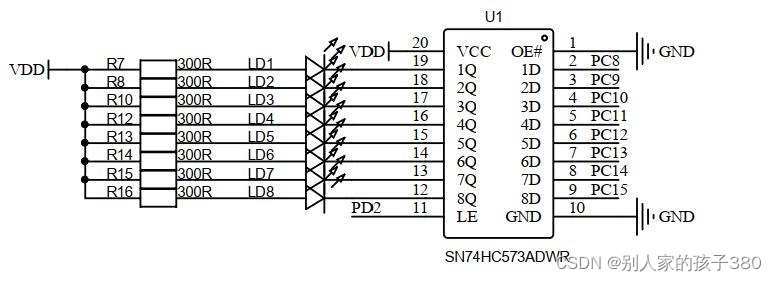

 电路原理图

2.STM32Cubemx初始化

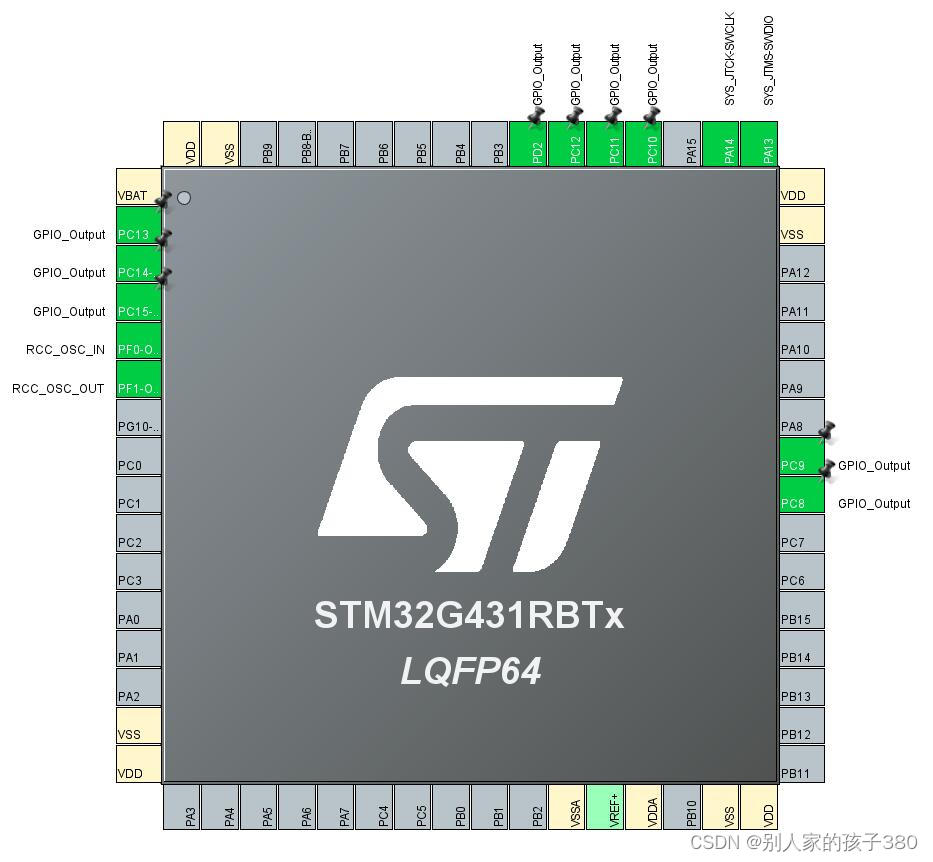

将PC8~PC15,PD2设置为GPIO_Output,其他执行默认操作即可。（PC8~PC15不进行设置也可以，因为LCD的初始化程序已经初始化过了），之后生成代码即可。

3.程序实现

LCD

首先将赛场提供的液晶驱动参考程序中的lcd.c、fonts.h、lcd.h添加到自己的工程文件中（本操作为Keil的基本操作，不在赘述）

在main.c中添加头文件

/*main.c*/

#include "lcd.h"

并对LCD进行初始化，有关于LCD操作的函数都存放于lcd.h中，可以使用官方的例程对LCD的初始化进行测试

/*main.c*/

LCD_Init();

LED

定义变量，用来存放ODR寄存器的值

/*main.c*/

uint16_t LED_ALL=0xFFFF;

编写LED灯亮灭的相关函数

LED灯主要通过锁存器74HC573进行控制，在锁存器PD2使能引脚为高电平时LED状态进行设置，然后将PD2变为低电平保持。

LED关闭函数

（一般该函数需要在LCD初始化之后进行操作，将所有灯关闭）

/*main.c*/

void LED_Close(void)
{
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_8
                          |GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12, GPIO_PIN_SET);

		HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);
		HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);

}

LEDx开启函数

使用ODR寄存器对LED灯进行控制

/*main.c*/

void LEDx_ON(uint16_t n)
{
	LED_ALL&=(0xFEFF<<(n-1))|(0xFEFF>>(16-(n-1)));
	GPIOC->ODR=LED_ALL;
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
}

LEDx关闭函数

使用ODR寄存器对LED灯进行控制

/*main.c*/

void LEDx_OFF(uint16_t n)
{
	LED_ALL|=(0x0100<<(n-1))|(0x0100>>(16-(n-1)));
	GPIOC->ODR=LED_ALL;
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
}

注：main.c中定义的函数请务必在main.h中声明，为方便后续模块的调用！！！

/*main.h*/

void LED_Close(void);
void LEDx_ON(uint16_t n);
void LEDx_OFF(uint16_t n);

相关函数定义位置stm43g4xx_hal_gpio.c

/*stm32g4xx_hal_gpio.c*/

HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);

4.工程文件

该工程文件为全10讲所有内容，可以作为参考，不过还是希望读者能够自己手敲一遍，加深记忆

链接：https://pan.baidu.com/s/1LcNszc7_oHWvXcucCezlxg?pwd=hw07
提取码：hw07

 自己做的笔记，也希望能对你有帮助！
