三循环流水灯电路的原理

1、本次三循环流水灯实验的原理图

 2、本次实验用到的元器件以及其作用

（1）电阻：主要起到限流的作用防止电流过大导致元器件损坏。

（2）三极管：本次三极管主要是利用其“开关”的功能，来保证发光二极管的明灭。

（3）电容：主要利用电容的充放电特性来使发光二极管产生接连明灭的“流水灯”效果。

（4）发光二极管：发光装置，用于产生本次实验的发光效果。

（5）电源：提供电动势。

3、本次实验的电路原理

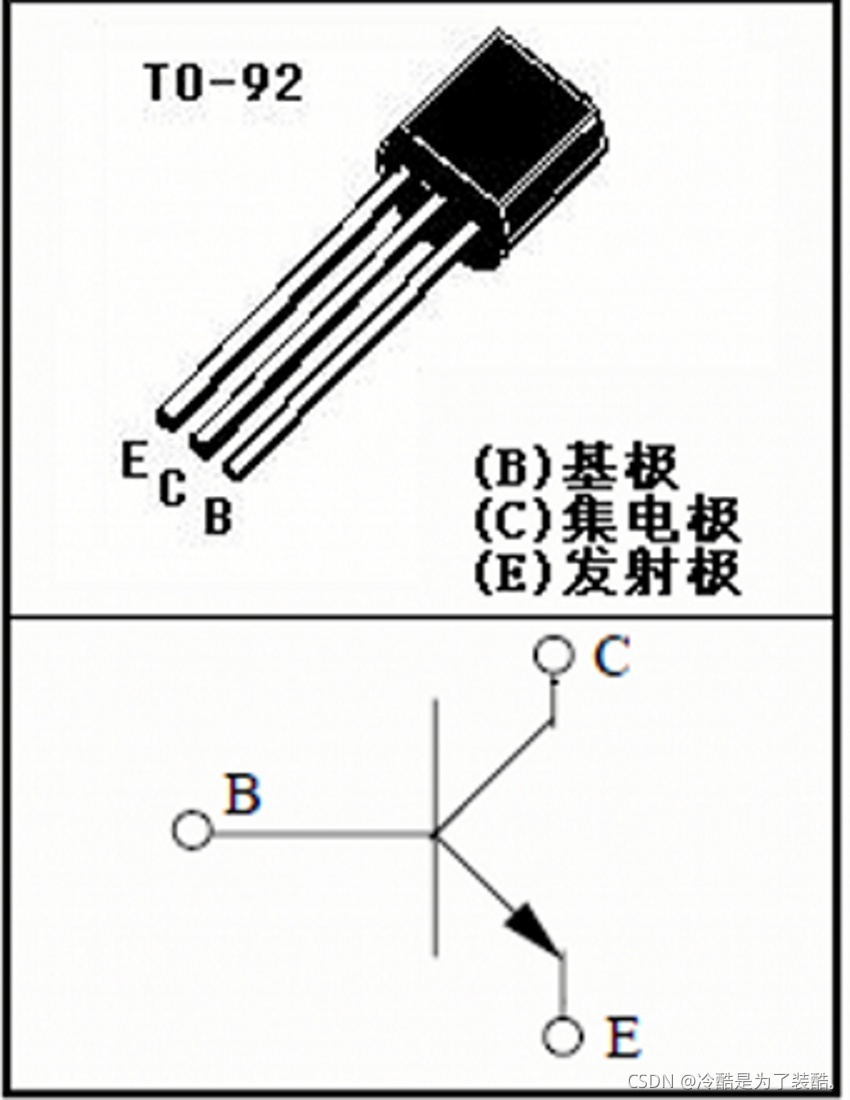

要想真正理解本次实验的电路原理就要弄清楚本次电路的核心元器件——三极管（本次实验是NPN型三极管）

 针对于三极管的开关性能，简单来说就是当基极流过一定大小的电流时（也称作高电位状态），三极管就达到“导通”状态，此时集电极和发射极就可以看作导通（其实远不止导通这么简单，有兴趣的同学可以自己去学习三极管的相关知识，这里就不再赘述了）。

我们来观察此次的电路图
