超详细RZ,NRZ,NRZ1,PM,FM,MFM的作用及相关的波形图

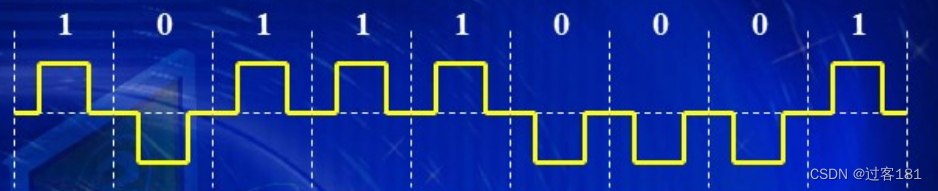

归零制（RZ）:若记录1信息,则加正向写入电流脉冲;若记录0信息，则加负向写入电流脉冲，每写入一个信息，电流归零。

此方式中，相邻两位信息之间，磁头线圈的写电流为0，相应的这段磁层未被磁化。写数据时需要先去磁。记录密度低,抗干扰能力差。已不使用。

读出时可通过同步信号过滤一个周期的后半部分，从而比较容易区分O和1。有自同步能力。

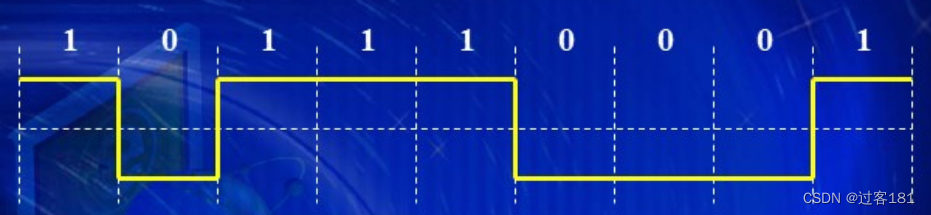

②不归零制NRZ:若记录1信息,则在周期内加正向写入电流脉冲;若记录0信息，则再周期内加负向写入电流脉冲，无需向RZ那样将电流归零。

此方式中，相邻两位记录同样信息时，电流方向不雪要改变.仅不同时才发生翻转。抗干扰能力较好。

读出时对于连续的1或0，中间均没有脉冲读出,因此不容易区分0和1,需要同步脉冲信号加以区分。无自同步能力。

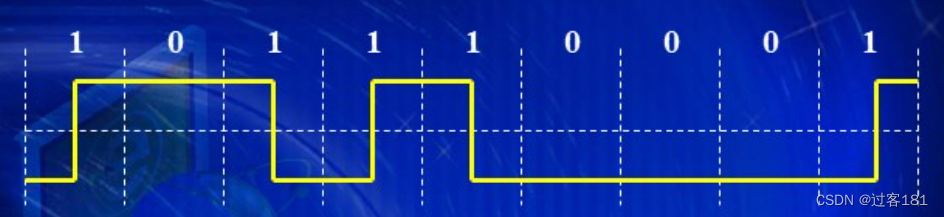

③见1就翻的不归零制NRZ1:NRZ1方式是NRZ的一种改进。当写1时，磁头线圈的写入电流方向改变一次,当写0时，写入电流方向保持不变。

此方式中适用于低速磁带机上。

读出时仅数据1有脉冲,而数据0无脉冲,需要同步脉冲信号加以区分,不具有自同步能力。

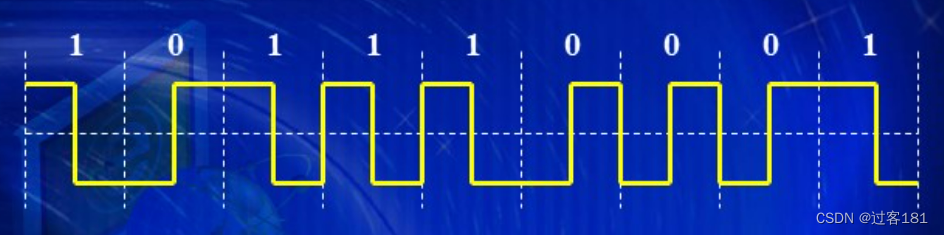

④调相制PM:利用磁层的磁化反转方向的相位差来表示1和0。设写1时，写入电流在位周期中间位置由正变负。当写连续0和连续1时,需要在位周期交界地方翻转一次。

此方式中适用于磁带机上。读出时在位周期中内检测到脉冲信号，且数据1对应负脉冲，数据0对应正脉冲。具有自同步能力。

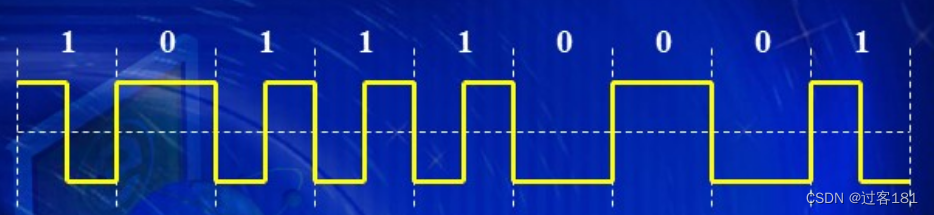

⑤调频制FM:若记录1，则写入电流在一个位周期中间改变一次方向;若记录0，则写入电流在位周期中间不改变方向;无论写0还是写1，在两个位周期交界处需改变。具有自同步功能。

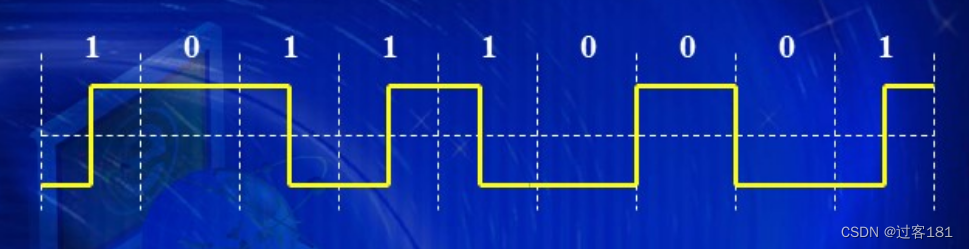

⑥改进的调频制MFM：若记录1，则写入电流在一个位周期中间改变一次方向;若记录0，则写入电流在位周期中间不改变方向;若连续写多个0，则在两个0的位周期交界处翻转。相对FM而言减少了翻转次数，juyouzitongb
