NAT概述

NAT技术是用来解决当今IP地址资源枯竭的一种技术，同时也是IPv4到IPv6的过渡技术，绝大多数网络环境中在使用NAT技术，关于NAT技术的原理在之前的课程中已经有所提及，本章的重点放在华为相关的NAT知识上。

NAT分类

在内外网的边界，流量有出、入两个方向，所以NAT技术包含源地址转换和目标地址转换两类一般情况下，源地址转换主要用于解决内部局域网计算机访问 Internet的场景；而目标地址转换主要用于解决Internet用户访问局域网服务器的场景，目标地址通常被称为服务器地址映射。

华为支持的源地址转换方式有如下几类：

  • NAT No－PAT：类似于Cisco的动态转换，只转换源IP地址，不转换端口，属于多对多转换，不能节约公网IP地址，实际情况下使用较少，主要适用于需要上网的用户较少，而公网地址又足够的场景下。
  • NAPT（ Network Address and Port Translation，网络地址和端口转换）：类似于Cisco的PAT转换，NAPT既转换报文的源地址，又转换源端口，转换后的地址不能是外网接口IP地址，属于多对多或多对一转换，可以节约IP地址，使用场景较多，主要适用于内部大量用户需要上网，同时仅有少数几个公网IP地址可用的场景下。
  • 出接口地址（Easy－IP）：因其转换方式非常简单、所以也称为Easy－IP，和NAPT一样，既转换源IP地址，又转换源端口。区别是出接口地址方式转换后的地址只能是NAT设备外网接口所配置的IP地址，属于多对一转换，可以节约IP地址，主要适用于没有额外的公网地址可用，内部上网用户非常多的场景下，直接通过外网接口本身的IP地址作为转换目标。
  • Smart NAT（智能转换）：通过预留一个公网地址进行NAPT转换，而其他的公网地址用来进行 NAT No－PAT转换。其主要用于平时上网用户比较少，而申请的公网地址基本可以满足这些少量用户进行  NAT No－PAT转换，但是偶尔会出现上网用户倍增的情况下。
  • 三元组NAT：与源IP地址、源端口和协议类型有关的一种转换，将源IP地址和源端口转换为固定公网IP地址和端口，能解决一些特殊应用在普通NAT中无法实现的问题。其主要用于外部用户访问局域网用户的一些P2P应用。

NAT策略与安全策略

NAT策略不同于安全策略，安全策略是针对经过的数据流傲规则检查，匹配的数据包或者转发，或者丢弃，安全策略决定了流量能否通过防火墙。而NAT策略对经过的数据流做规则检查，匹配的数据包或者做地址转换，或者不做地址转换，NAT策略决定了哪些流量需要NAT转换。

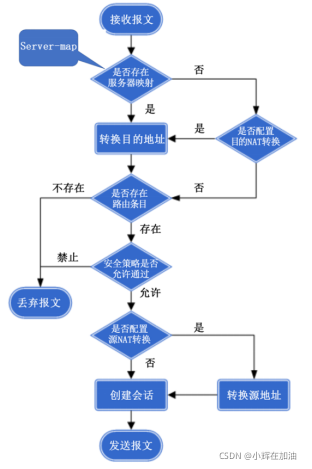

NAT处理报文的流程如下：



（1）防火墙收到报文后，首先检查报文是否匹配 Server－map中的条目，如果是，则根据表项转换报文的目标地址，然后进行步骤（3）处理；否则进行步骤（2）处理。

（2）查找是否存在目标NAT的相关配置，如果是，并且符合NAT条件，则转换目标地址后进行步骤（3）处理；否则直接进行步骤（3）处理。

（3）根据报文的目标地址查找路由表，如果存在目标路由，则进行步骤（4）处理；否则丢弃报文。

（4）依次匹配安全策略中的规则，如果策略允许报文通过，则进行步骤（5）处理；否则丢弃报文。

（5）查找是否存在源NAT的相关配置及是否符合NAT条件，如果是．则转换源地址后进行步骤（6）处理；否则直接进行步骤（6）处理。

（6）在发送报文之前创建会话，后续和返回的报文可以直接匹配会话表转发。

（7）防火墙发送报文。

因为防火墙处理报文的顺序是目标地址转換 → 安全策略→源地址转换，所以在NAT环境中，安全策略的源地址应该是源地址转换之前的地址，目标地址应该是目标地址转换之后的地址。

安全区域介绍

每个安全区域都必须有一个安全级别,该安全级别是唯一的,用1~100的数字表示,数字越大,则代表该区域内的网络越可信。对于默认的安全区域,它们的安全级别是固定的: Local I区域的安全级别是100,Trust区域的安全级别是85,DMZ区域的安全级别是50, Untrust区域的安全级别是5。

级别确定之后,安全区域就被分成了三六九等,高低有别。报文在两个安全区域之间流动时,我们规定:报文从低级别的安全区域向高级别的安全区域流动时为入方向( Inbound),报文从由高级别的安全区域向低级别的安全区域流动时为出方向( Outbound)

local 本地安全区域：安全级别100，防火墙本身为local区域。

trust 信任区域：安全级别85，该区域内网络的受信任程度高,通常用来定义内部用户所在的网络。

untrust  非信任区域：安全级别5，该区域代表的是不受信任的网络,通常用来定义 Internet等不安全的网络。

dmz 隔离区域：安全基本50，该区域内网络的受信任程度中等,通常用来定义内部服务器所在的网络。（DMZ( Demilitarized Zone)是一个军事术语,是介于严格的军事管制区和松散的公共区城之间的管制区域。防火墙引用了这一术语,指代一个受信任程度处于内部网络和外部网络之间的安全区城。）

配置开始

[SRG]int g0/0/1

[SRG-GigabitEthernet0/0/1]ip add 192.168.10.1 24

[SRG-GigabitEthernet0/0/1]int g0/0/2

[SRG-GigabitEthernet0/0/2]ip add 192.168.20.1 24

[SRG-GigabitEthernet0/0/2]int g0/0/3

[SRG-GigabitEthernet0/0/3]ip add 1.1.1.1 24

[SRG-GigabitEthernet0/0/3]quit

[SRG]firewall zone trust

[SRG-zone-trust]add int g0/0/1     //将接口加入到trust区域

[SRG-zone-trust]firewall zone dmz

[SRG-zone-dmz]add int g0/0/2       //将接口加入到dmz区域

[SRG-zone-dmz]firewall zone untrust

[SRG-zone-untrust]add int g0/0/3    //将接口加入到untrust区域

[SRG-zone-untrust]quit

区域访问规则

[SRG]firewall p d p interzone trust untrust direction outbound

[SRG]firewall p d p interzone trust dmz dir out

[SRG]firewall p d p interzone dmz untrust dir out

[SRG]ip route-s 0.0.0.0 0.0.0.0 1.1.1.2

1、设置trust到untrust区域的NAT策略：

[SRG]nat-policy interzone trust untrust outbound

策略ID号：

[SRG-nat-policy-interzone-trust-untrust-outbound]policy 1

设置源地址：

[SRG-nat-policy-interzone-trust-untrust-outbound-1]policy source any

启用原地址转换功能：

[SRG-nat-policy-interzone-trust-untrust-outbound-1]action source-nat

设置转换类型为easy-ip，指定转换目标接口：

[SRG-nat-policy-interzone-trust-untrust-outbound-1]easy-ip GigabitEthernet0/0/3

[SRG-nat-policy-interzone-trust-untrust-outbound-1]quit

[SRG-nat-policy-interzone-trust-untrust-outbound]quit

2、防火墙控制策略

[SRG]policy interzone trust untrust outbound

[SRG-policy-interzone-trust-untrust-outbound]policy 1      //配置第一个规则并指定规则名

[SRG-policy-interzone-trust-untrust-outbound-1]policy source 192.168.10.2 0     //指定条件

[SRG-policy-interzone-trust-untrust-outbound-1]policy destination any

[SRG-policy-interzone-trust-untrust-outbound-1]action permit    //指定动作

[SRG-policy-interzone-trust-untrust-outbound-1]quit

（允许192.168.10.2主机访问所有）

[SRG-policy-interzone-trust-untrust-outbound]policy 2

[SRG-policy-interzone-trust-untrust-outbound-2]policy source 192.168.10.3 0

[SRG-policy-interzone-trust-untrust-outbound-2]policy destination 2.1.1.2 0

[SRG-policy-interzone-trust-untrust-outbound-2]action deny

[SRG-policy-interzone-trust-untrust-outbound-2]quit

[SRG-policy-interzone-trust-untrust-outbound]quit

（拒绝192.168.10.3主机 访问2.1.1.2）

3、防火墙配置服务器发布

[SRG]firewall packet-filter default permit all

[SRG]nat server protocol tcp global interface g0/0/3 8080 inside 192.168.20.2 80


 验证

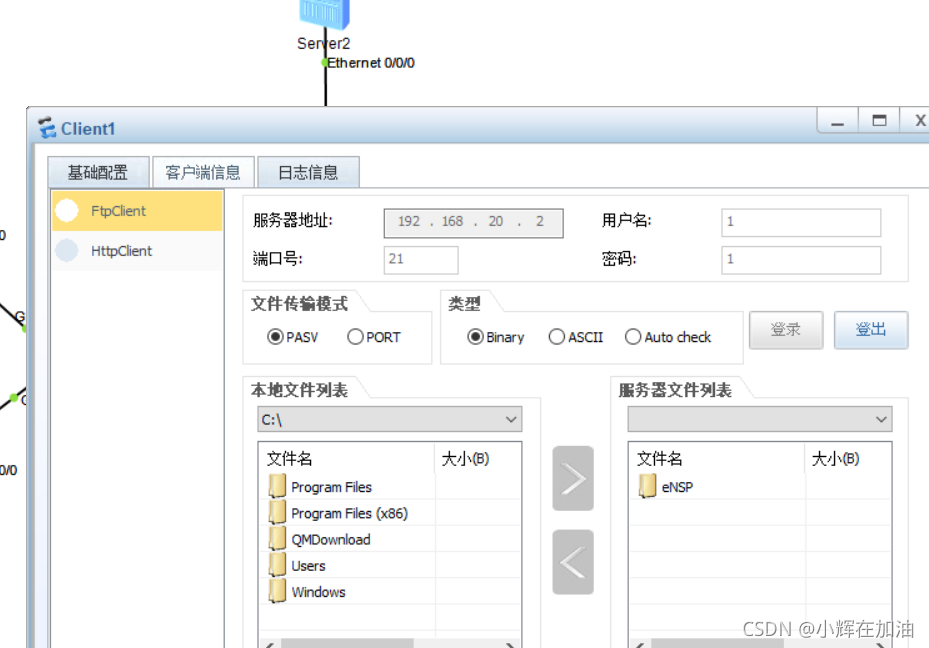

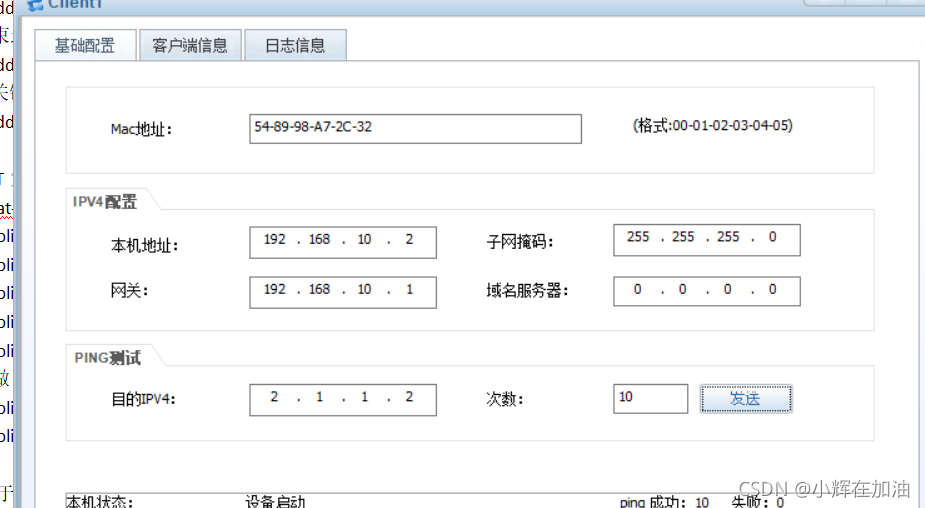

192.168.10.2主机  可以访问dmz区域的http服务 可以访问ftp服务 可以ping通所有区域主机 因为reust区域安全级最高

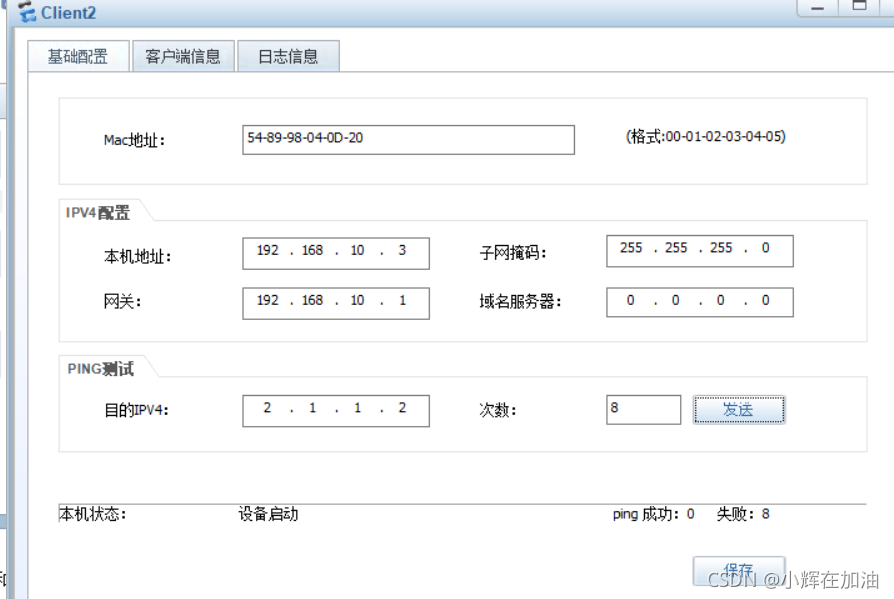

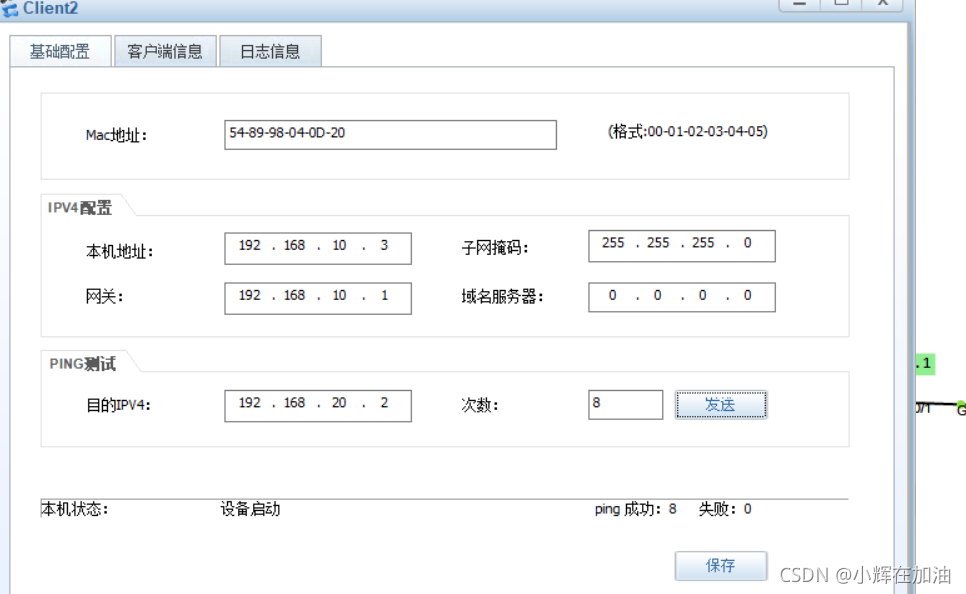

 192.168.10.3主机不可以访问外网但是可以访问dmz区域 因为刚才给他设置了规则

 外网2.1.1.3主机

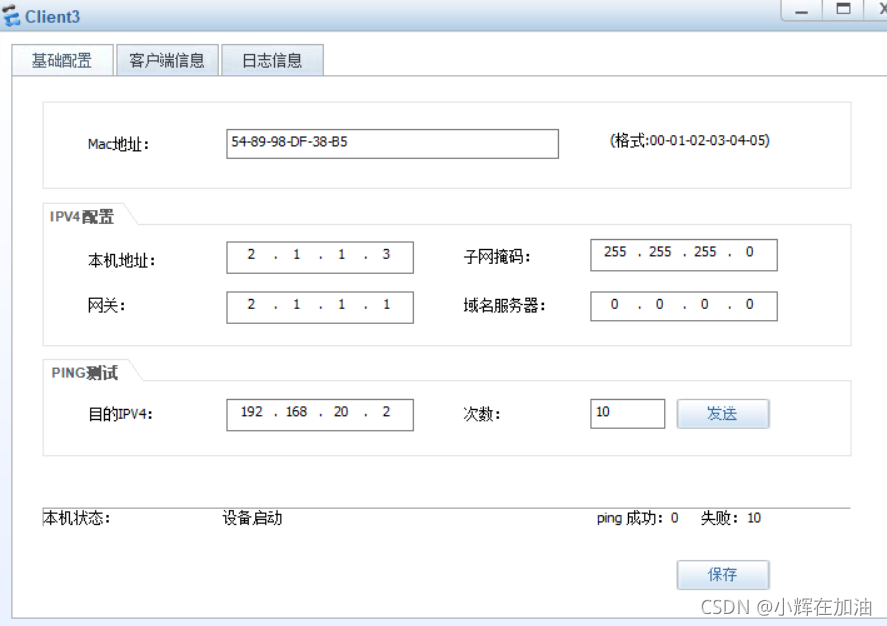

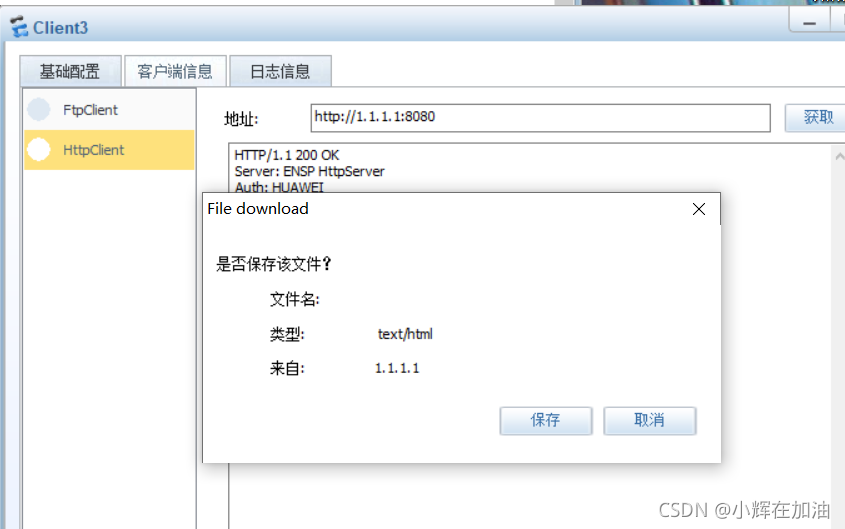

 可以访问http服务 但是得访问转换后的地址以及端口号  但是ping不通内网和dmz区域
