第二章 51单片机指令系统

前言

如有侵权，请联系我删除此贴，本意是为了能让更多人了解这本书，了解单片机重点，同时也为了自己更好复习。

51单片机的指令系统特点：

1. 指令执行时间快。大多数指令执行时间为一个机器周期，少数指令（45条）为俩个机器周期，仅乘，除指令为4个机器周期。
2. 指令短。(汇编后的2进制短)大多数为1~2字节，少数为3字节。
3. **具有丰富的操作指令 **。可对内部数据RAM和特殊功能寄存器中的可寻址位进行多种形式的位操作。

51单片机的指令格式为：
操作符 目的操作数，源操作数 ;注释
操作符：该指令完成什么操作。
操作数：指明该指令的操作对象。（可以是具体数据，也可以是寄存器和存储器提供的数据）
目的操作数和源操作数完成操作符规定的操作后，结果存放在目的操作数中。

学习指令前，把指令中的符号介绍。
Rn：当前工作寄存器组中的R0~R7（其中，n=0，1，……，7）。
Ri：当前工作寄存器组中的R0，R1（其中，i=0，1）。
dir：八位直接字节地址（片内RAM和SFR地址）。
#data：8位立即数。
#data16：16位立即数。
addr16：16位地址值。
addr11：11位地址值。
bit：位地址（在位地址空间中）。
rel：相对偏移量（在相对转移指令中使用，为一字节补码）。
()：用于注释中表示存储单元的内容。
$：当前指令地址

1. 寻址方式

寻址方式是指令中提供操作数的形式，它可以是操作数本身，也可以是操作数存放的地址。为了区别指令中的操作数所处的地址空间，对于不同存储器中的数据操作，采用不同寻址，这是51单片机在寻址上的一个显著特点。

1.1 立即寻址

指令中给出操作数的寻址方式称为立即寻址。在51单片机的指令系统中，立即数用一个前面’#‘号的八位数（#data，如#30H）或者16位数（#data16，如#2052H）表示。

例

MOV  A,#80H    ;80H->A,机器码7480

1.2 直接寻址

指令中直接给出操作数所在的地址(dir)的寻址方式称为直接寻址。
寻址对象为：

1. 内部数据结构RAM，在指令中以直接地址表示。
2. 特殊功能寄存器SFR，在指令中用寄存器名表示。

MOV  A,25H    ;内部RAM(25H)->A,机器码E525
MOV  P0,#45   ;45H->P0，P0为直接寻址的SFR，其地址为80H(见表1-2)，机器码为758075
MOV  30H,20H  ;内部RAM的(20H)->(30H),机器码为852030

H₂O is是液体。

1.3 寄存器寻址

以通用寄存器的内容为操作数的寻址方式称为寄存器寻址。
通用寄存器包括：A,B,DPTR,R₀ ~ R₇。
B仅在乘除法指令中为寄存器寻址，在其他指令中为直接寻址。
A既可以寄存器寻址，又可以直接寻址(此时写作ACC)。
例

MOV  A,R0    ;R0->A,均为寄存器寻址，机器码为E8，仅占用1字节
MUL  AB      ;A*B->BA,均为寄存器寻址，机器码为A4
MOV  B,R0    ;R0->B,R0为寄存器寻址，B为直接寻址
PUSH ACC     ;A的内容压入堆栈，机器码为C0E0，E0为A的字节地址，A为直接寻址
ADD  A,ACC   ;A+A->A，A和ACC同为累加器，A为寄存器寻址，ACC为直接寻址。只有 ADD  A，dir 形式

1.4 寄存器间接寻址

以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式称为寄存器间接寻址，简称寄存器间址。
能够用于寄存器间址的寄存器有：R0,R1,DPTR，用前面加@表示。如@R0,@R1,@DPTR。
寄存器间接寻址的存储器空包括内部数据存储器和外部数据存储器。
在指令中，当用@R0或@R1寻址时，MOV为对内部RAM寻址，MOVX对外部RAM寻址。

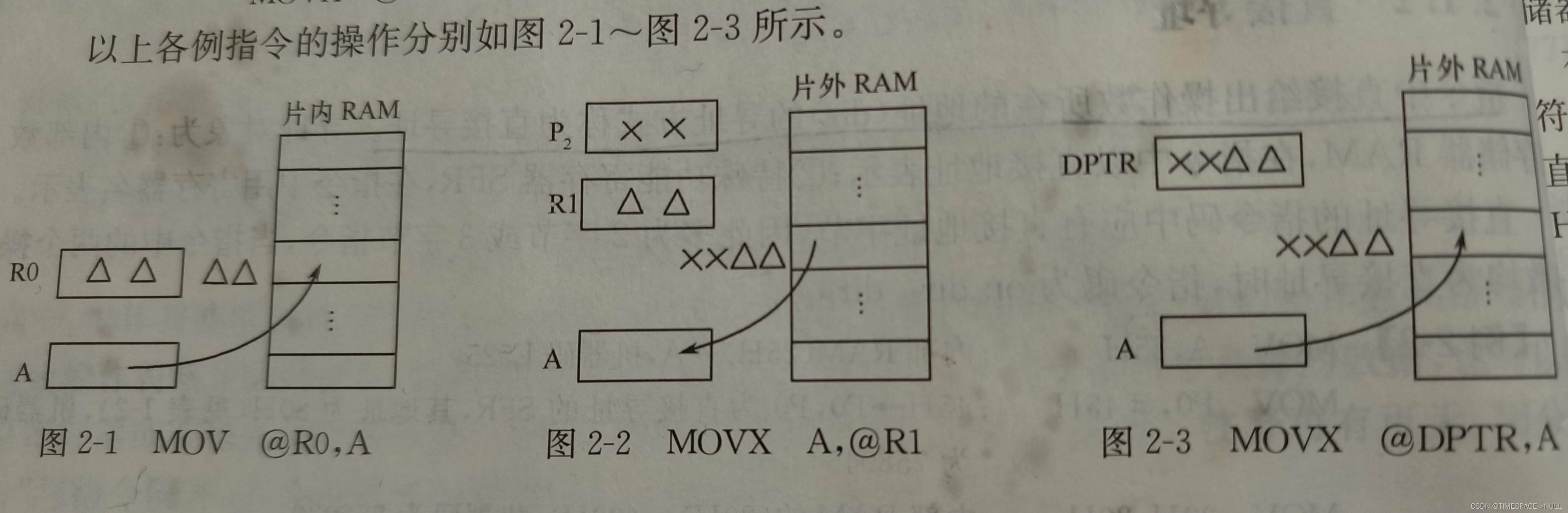

例

MOV   @R0,A   ;A->以R0内容为地址的内部RAM，机器码F6
MOVX A,@R1    ;外部RAM(地址为P2 R1)的内容->A，机器码F7
MOVX @DPTR,A  ;A->以DPTR内容为地址外部的RAM，机器码F0

1.5 变址寻址

由于寄存器DPTR或PC中内容加上A累加器内容之和，形成操作数地址的寻址方式称为变址寻址。
变址寻址只能对程序存储器中的数据作寻址操作。由于程序存储器是只读存储器，因此变址寻址操作只有读操作无写操作，指令操作符采用MOVC。

1.6 相对寻址

以当前程序计数器PC的内容为基值，加上指令给出的一字节补码数（偏移量）形成的PC值的寻址方式称为相对寻址。

1.7 位寻址

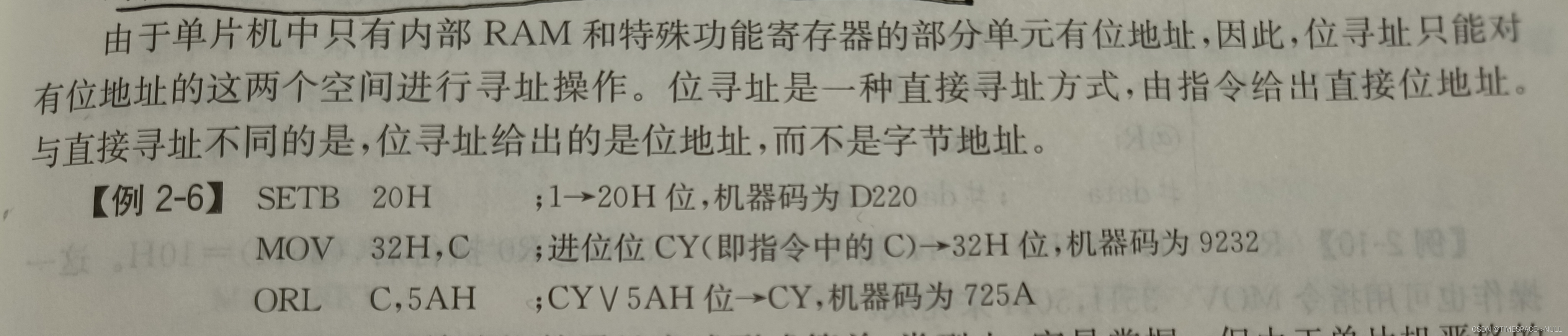

对位地址中的内容操作位操作的寻址方式称为位寻址。

2. 数据传送与交换指令

这类指令共有28条，包括以A、Rn、DPTR、直接地址单元、间接地址单元为操作数的指令；
访问外部RAM的指令；读程序存储器的指令;数据交换指令及堆栈操作指令。

2.1 内部 RAM 和 SFR 间的传送指令 MOV

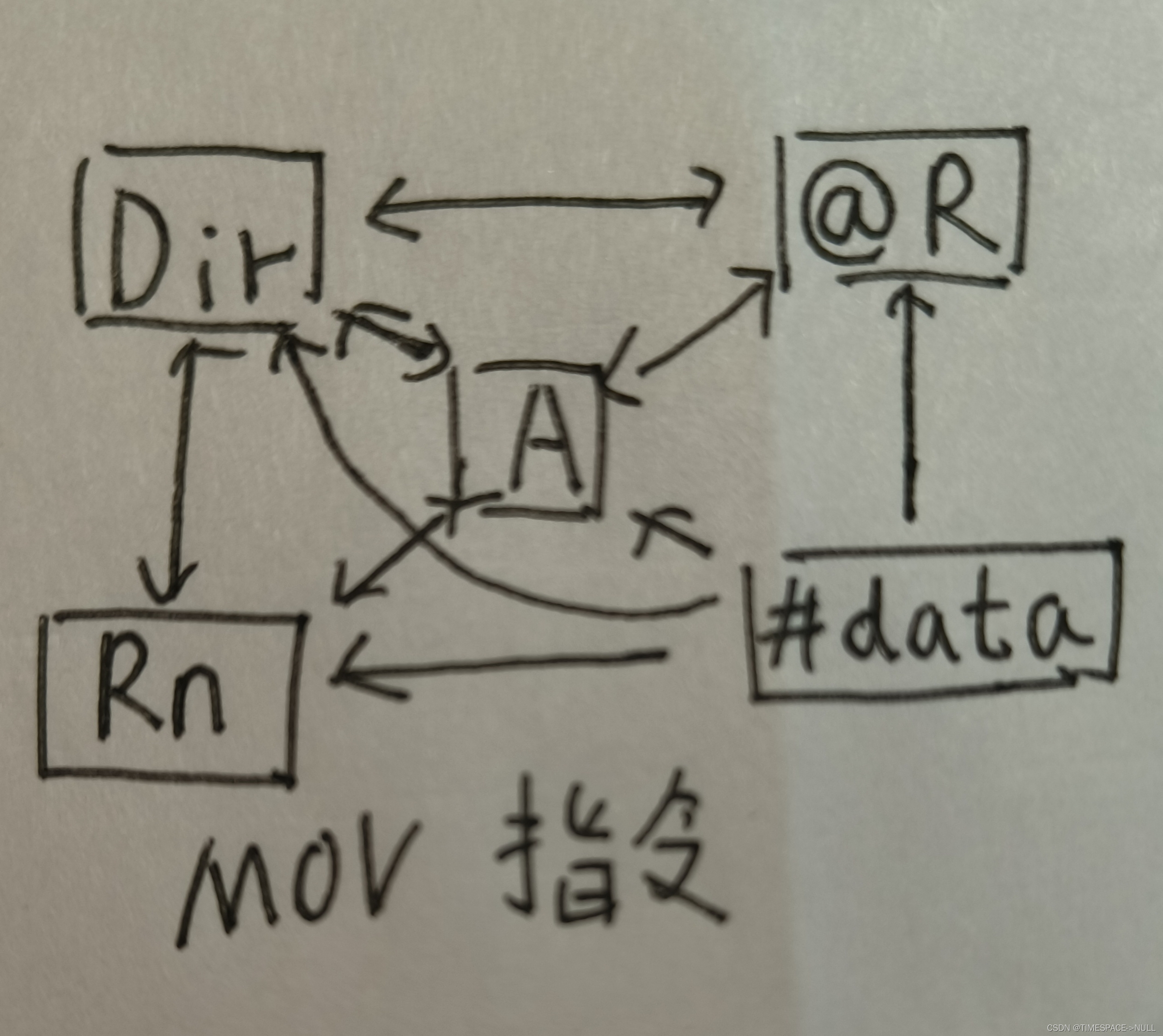

注意一下书上的mov指令板书有问题，请以这个为标准（@R->$data ）
