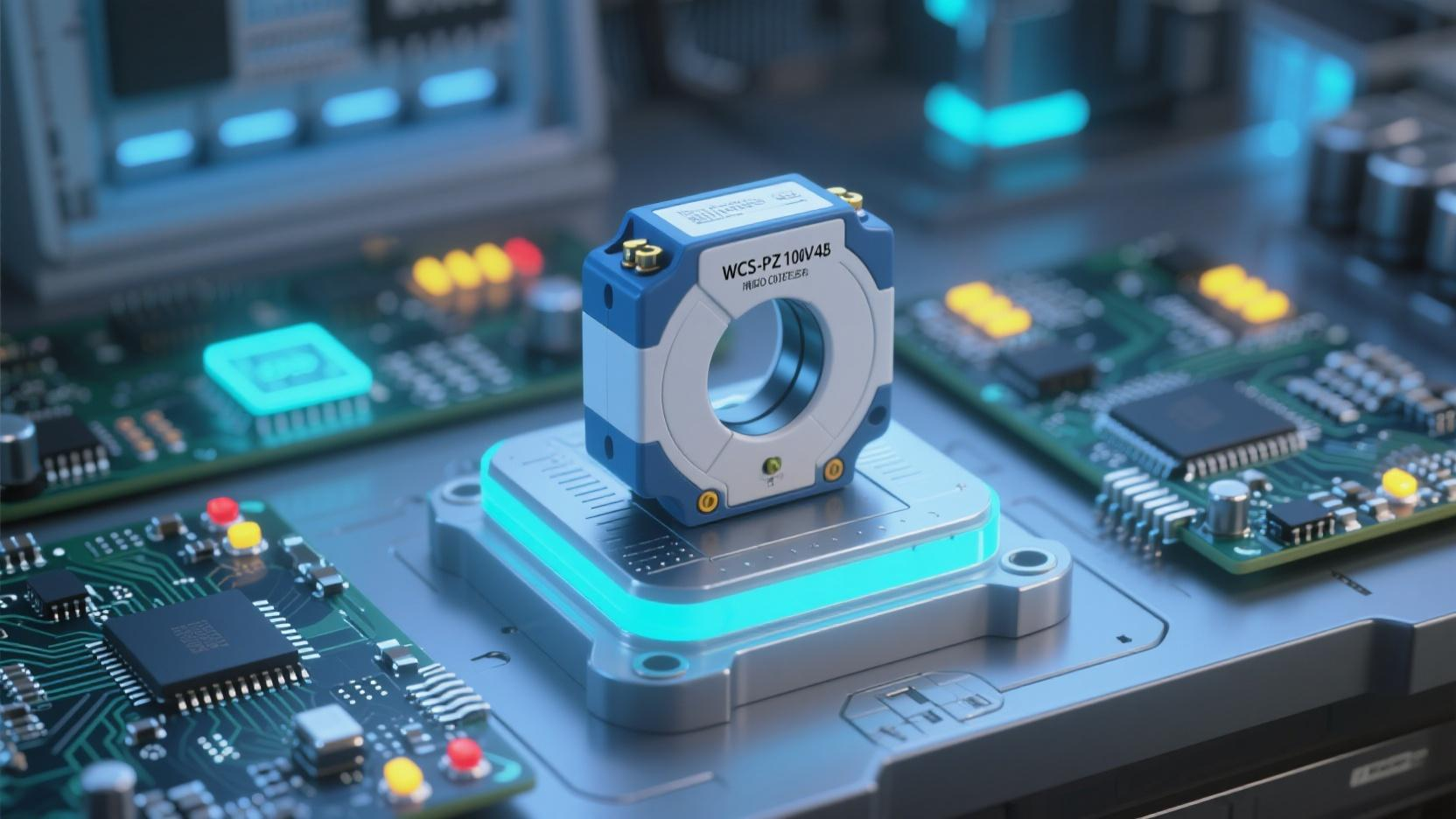

WCS-PZ100V4B15闭环霍尔电流传感器

一、产品概述
WCS-PZ100V4B15是一款基于霍尔效应的闭环电流传感器，专为工业级高精度电流检测需求设计。该产品额定测量电流±100A，最大量程可达±300A，配备±4V线性电压输出，整体精度达到±1%FS，在直流电机驱动、UPS系统等严苛环境中展现卓越性能。
二、核心技术创新优势
紧凑型高效设计
采用微型化结构（约45g），节省85%安装空间
无磁饱和、无插入损耗设计，保障信号完整性
50Hz/2.5KV绝缘耐压，具备工业级抗干扰能力
动态响应性能突破
<10μs超快响应时间
100A/μs的di/dt跟随精度
DC~25KHz宽频带特性，完美适配变频系统
环境适应性强化
支持-25℃~+85℃宽温域工作
温度漂移控制≤0.1%/℃
通过GB/T 1804-2000-M机械标准认证
三、典型应用场景
本产品已成功应用于：
电力电子领域：开关电源(SMPS)、电焊机电源系统
工业自动化：直流电机驱动器、伺服控制系统
能源管理：通讯基站电源、UPS不间断电源
新能源：光伏逆变器、电池管理系统(BMS)

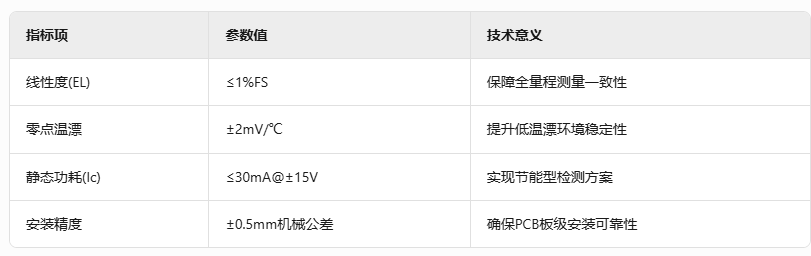

四、关键性能参数解析
