STC8G1K08点亮ws2812点阵

目录

概要

技术名词解释

1t单片机

ws2812

ws2812详细数据协议

详细代码

main.c

ws2812.c

Delay.c

ws2812.h

Delay.h

小结

---

概要

本工程就是利用了stc8g的1t单片机的高速特性，进行模拟ws2812的协议从而达到控制其点亮的目的，附带详细代码！

stc8g1k08单片机点亮ws2812点阵

技术名词解释

• 1t单片机

      1t可以说是相对传统51单片机来说的，理论上比传统51单片机快12倍。并且该型号频率可以达到33mhz。如果以普通的51单片机来类比，当传统51单片机晶振为12mhz时，一条_nop_();指令的时间为1us，而stc8g就是1/12us，约等于0.083us。

• ws2812

      WS2812B-V5是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同， 每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的 内部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过 来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放 大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用 自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。

• ws2812详细数据协议

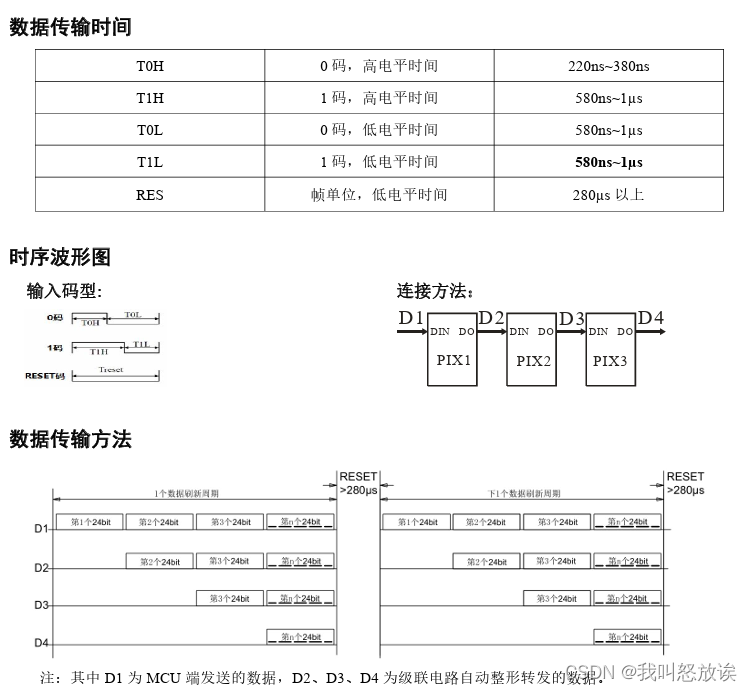

WS2812通过rgb三种颜色来产生理论上255x255x255种颜色，其通信方式如下所示：

所以我们只要模拟出上图的时序就能控制ws2812了，但要注意他的数据顺序是G->R->B

为了更好模拟准确的时序，我们在下载时把内部时钟设置为24mhz，这样一条_nop_();指令的时间为1/24us约等于 0.0417，三条就刚好约为125ns。

详细过程见下面的详细代码！

详细代码

• main.c

#include <STC8G.H>
#include "WS2812.h"
#include "Delay.h"


void main(void)
{
	P5M0 = 0xff; // 将P5口配置为推挽输出
	P5M1 = 0x00;

	P55=0;//初始P55为低电平

	while(1)
	{
		WS2812_SetSerious(255,0,0,64);//点亮64个灯为红色
		Delay(1000);                  //延时1s
		WS2812_SetSerious(0,255,0,64);//点亮64个灯为绿色
		Delay(1000);                  //延时1s
		WS2812_SetSerious(0,0,255,64);//点亮64个灯为蓝色
		Delay(1000);                  //延时1s
	}
}

• ws2812.c

#include <STC8G.H>
#include<intrins.h>

/**
  * @brief 设置单个灯珠颜色
  * @param red   红色的程度 范围0~255
	* @param green 绿色的程度 范围0~255
	* @param blue  蓝色的程度 范围0~255
  * @retval 无
  */
void WS2812_SetSingle(unsigned char red,unsigned char green,unsigned char blue)
{
	unsigned char i,j;
	for(i=0,j=0x80;i<8;i++)
	{
		if((green & j)==0)
		{
		P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		else
		{
			P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
			P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		j=j>>1;
	}
	for(i=0,j=0x80;i<8;i++)
	{
		if((red & j)==0)
		{
		P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		else
		{
			P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
			P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		j=j>>1;
	}
	for(i=0,j=0x80;i<8;i++)
	{
		if((blue & j)==0)
		{
		P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		else
		{
			P55=1;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
			P55=0;
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
		_nop_();_nop_();_nop_();
		}
		j=j>>1;
	}
}

/**
  * @brief 设置多个灯珠颜色
  * @param red   红色的程度 范围0~255
	* @param green 绿色的程度 范围0~255
	* @param blue  蓝色的程度 范围0~255
	* @param num   灯珠数量 范围0~255
  * @retval 无
  */
void WS2812_SetSerious(unsigned char red,unsigned char green,unsigned char blue,unsigned char num)
{
	unsigned char i;
	for(i=0;i<num;i++)
	{
		WS2812_SetSingle(red,green,blue);
	}
}

• Delay.c

void Delay(unsigned int xms) //  24mhz
	{
		unsigned char i,j;
		while(xms)
		{
			i = 32;
			j = 40;
			do
			{
				while(--j);
			}
		while(--i);
			xms--;
		}
	}

• ws2812.h

#ifndef __WS2812_H__
#define __WS2812_H__

void WS2812_SetSingle(unsigned char red,unsigned char green,unsigned char blue);
void WS2812_SetSerious(unsigned char red,unsigned char green,unsigned char blue,unsigned char num);

#endif

• Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);

#endif

小结

本工程使用STC8G1K08点亮了ws2812点阵，使用的方法肯定还有不足之处，欢迎交流指正！
