背景

在安卓8.0之前，设备制造商若要更新到新版的成本和难度非常高，导致安卓新版发布后更新率非常低。

为什么难？

安卓系统的代码分为两大类，一类是谷歌维护原生的代码称为Android OS framework代码。另一类是芯片厂商和手机厂商定制的代码，也就是HAL层的代码也称为vendor代码。

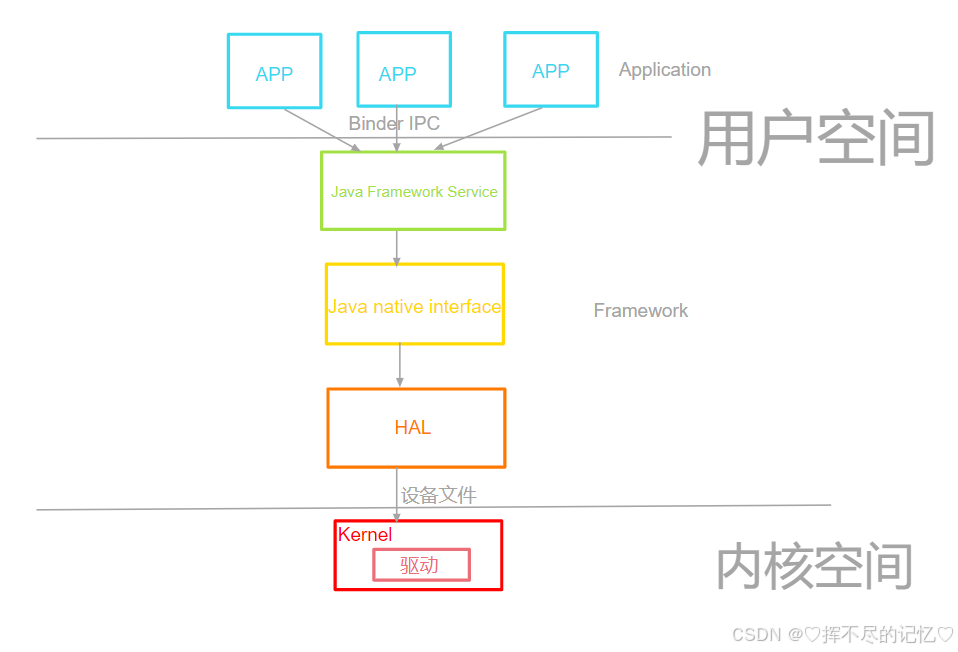

在安卓8之前，因为HAL是以.so库的形式存在，与framework位于同一进程，导致任何更新都需重新编译、打包HAL层。所以framework与HAL同生共死的状态（耦合在一起）。

如果说安卓系统的framework的代码更新到7.0，那么vendor代码也要升级到7.0才行。

所以treble架构的核心问题就是要把这两部分代码彻底分离。

如何做到这一点？

刚刚讲了，framework通过JNI与HAL紧密耦合。

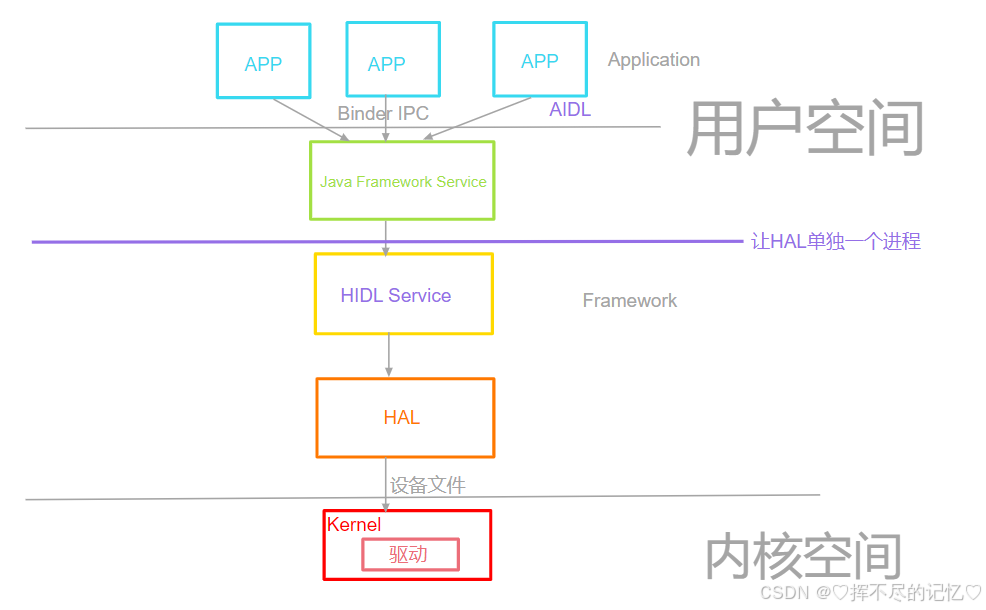

于是安卓将他们分开，让HAL单独一个进程。

那么此时framework和HAL就变成了进程间通信了。

问题又来了，进程间通信消耗资源更多，所以需要进行更多优化。

于是安卓又搞了一个HIDL服务来解决。

AIDL

学习HIDL前，我们先来了解AIDL。

AIDL是一种用于在 Android 应用中实现进程间通信（IPC）的接口定义语言。值得一提的是，应用层与framework层大多数用的就是AIDL进行进程间通信。

通过 AIDL 定义接口，然后在服务端和客户端分别实现该接口。服务端创建 Binder 子类并实现接口方法，客户端通过绑定服务端的 Service 来获取接口实例，从而实现跨进程通信。
当需要在不同应用或进程之间进行高效的数据传递和方法调用时，且对性能要求较高，可优先考虑使用 AIDL。例如，在一个大型的 Android 应用中，不同组件可能运行在不同的进程中，需要通过 AIDL 来实现它们之间的通信。

HIDL（在Android10后也渐渐被新版本的AIDL所取代）

HIDL也是基于Binder来实现的。不过它有着更多优化。新加入了/dev/hwbinder（只用于HIDL通信，framework和vendor，vendor和vendor）和/dev/vndbinder（vendor与vendor进程间AIDL通信）来与原先的/dev/binder（app与framework进程AIDL通信）做分离，减少竞争提高效率。

意义

目标是在无需重新构建 HAL 的情况下替换框架，将 HAL 由供应商或 SOC 制造商构建并放置在设备的 /vendor 分区中，安卓框架则可在自己的分区中通过 OTA 被替换，而无需重新编译 HAL。

作用

1.为framework和vendor提供通信手段。

2.提示framework和vendor通信效率。

Scatter-gather：减少数据传输中拷贝的次数。

Shared memory：支持共享内存在进程间传输大数据。

Fast Message Queue：通过无锁队列技术进行进程间的高效消息传递。

区别于AIDL

使用场景

AIDL：主要用于应用程序层，允许不同应用的组件之间进行通信，如 Activity、Service 等应用组件之间的交互。
HIDL：主要用于硬件抽象层（HAL），是 Android 系统与硬件设备之间的接口定义语言，用于描述硬件模块的接口，使硬件供应商能够为不同的 Android 设备实现相同的硬件功能。

性能

AIDL：基于 Android 的 Binder 机制实现 IPC，虽然能够满足一般的进程间通信需求，但在性能上相对较弱，尤其是在处理大量数据或高频通信时，可能会有性能瓶颈。
HIDL：通常被认为比 AIDL 更轻量级且具有更高的性能，它使用了更高效的序列化机制和通信方式，能够更好地支持低功耗和低延迟的硬件设备，适用于对性能要求较高的场景。

VNDK（开发工具包——HAL）

VNDK 是一组专门用于供应商实现其 HAL 的库集合。

VNDK-core：是 VNDK 的核心部分，包含了一些基础的、稳定的原生库，这些库通常是与硬件紧密相关的，用于支持常见的硬件功能和性能优化。
VNDK-SP：即 VNDK Shared Platform，是一部分预定义的符合条件的 VNDK 库，这些库可以在不同的 Android 版本上保持稳定的 API/ABI，以便供应商能够在多个 Android 版本上重用代码，减少适配工作。
LL-NDK：Low Level Native Development Kit，是已知稳定的 Framework 共享库，它们的开发者致力于保持其 API/ABI 稳定性，包括 libEGL.so、libGLESv1_CM.so、libGLESv2.so 等。
