电平转换电路和反相电路教你一个三极管搞定

反相电路解析:

当IO是高电平时,三极管导通,OUT1会输出GND的信号。

当IO是低电平时,三极管截止,OUT1会输出5V的信号。

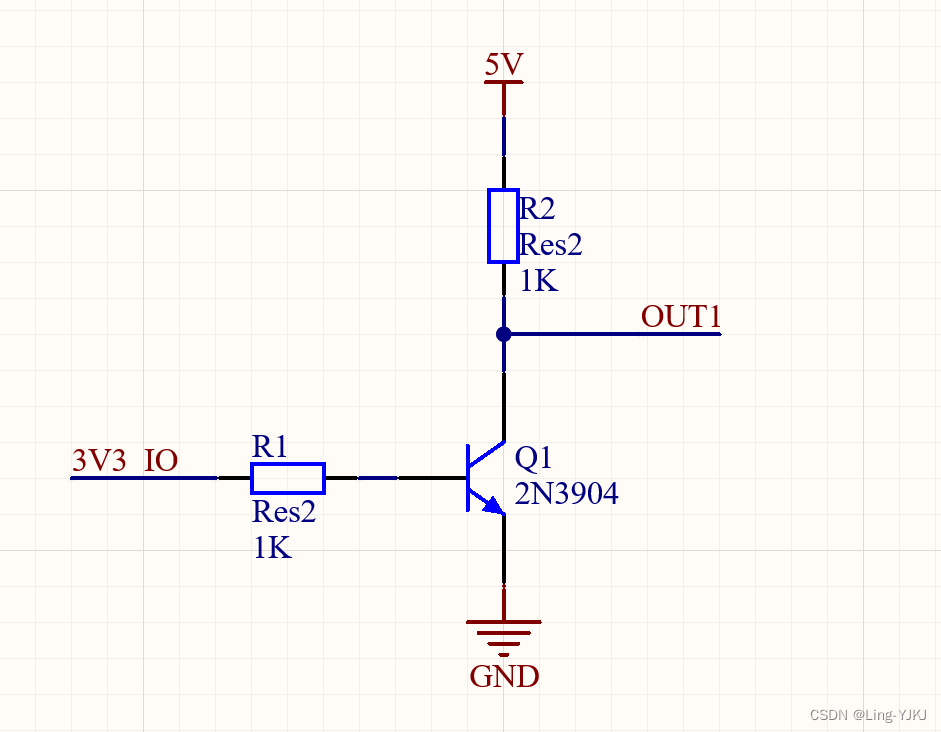

电平转换电路解析:(注意此电路输出转换的电平是相反的,输出相同信号的后面更新)

当IO是高电平时,三极管导通,OUT1会输出GND的信号。

当IO是低电平时,三极管截止,OUT1会输出5V的信号。
