简介+作用：

vlan隔离了广播域，所以交换机之间不能相互通信，为了处于不同交换机上的相同VLAN之间能够相互通信，因此我们使用中继（VLAN TRUNK）链路
VLAN TRUNK的作用：交换机会给往其他交换机的数据帧上打上VLAN标识，表示为tag标记，其中包含了一项VID，即vlan id，当交换机收到会更具这个标记中的vlan id，进行数据的转发并把这个tag字段脱去。

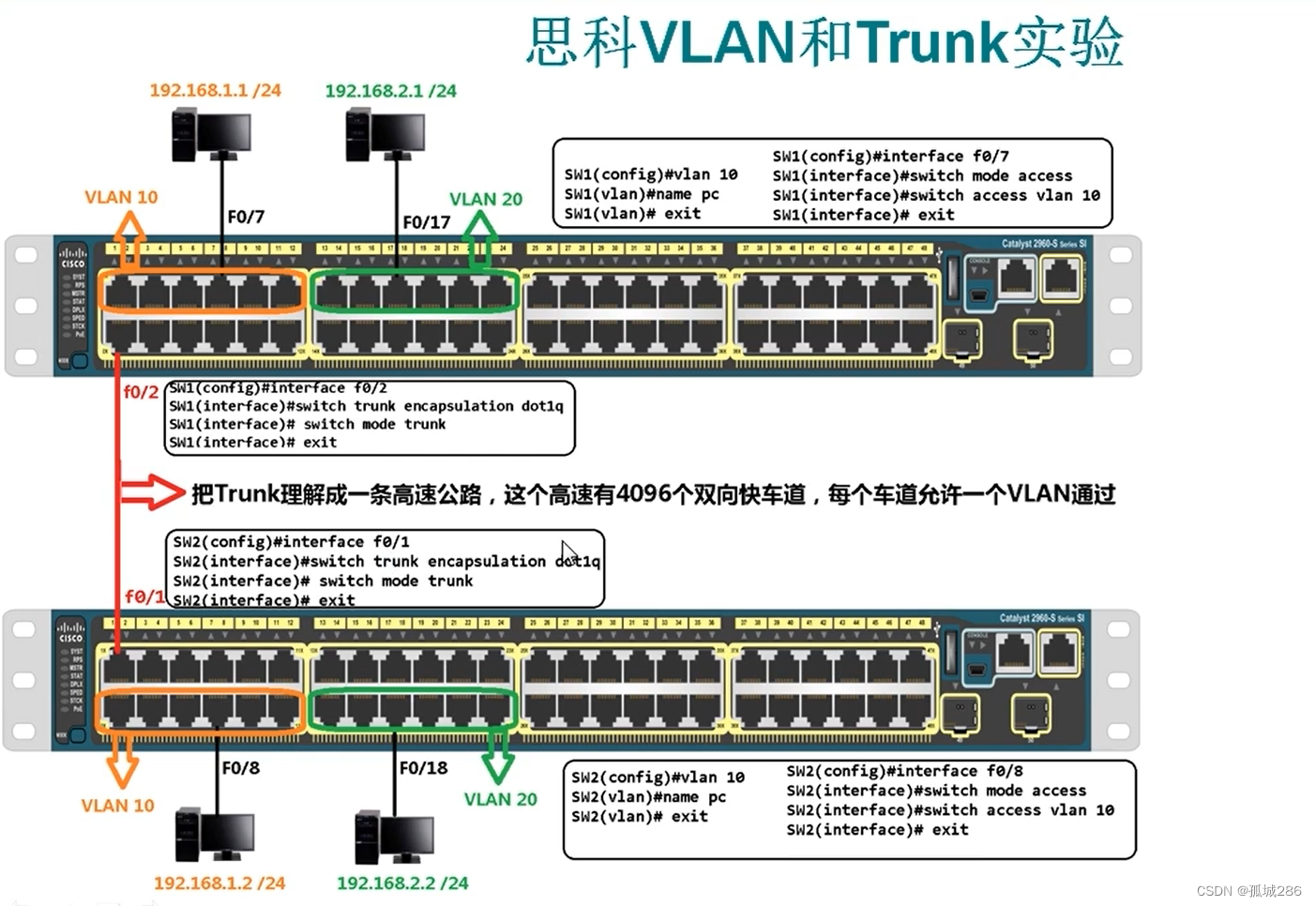

Trunk链路就相当一条高速公路，有4096条车道，每个车道允许一个vlan 双向通过，交换机之间一般是封装trunk
作用：同一个vlan能够跨交换机通信

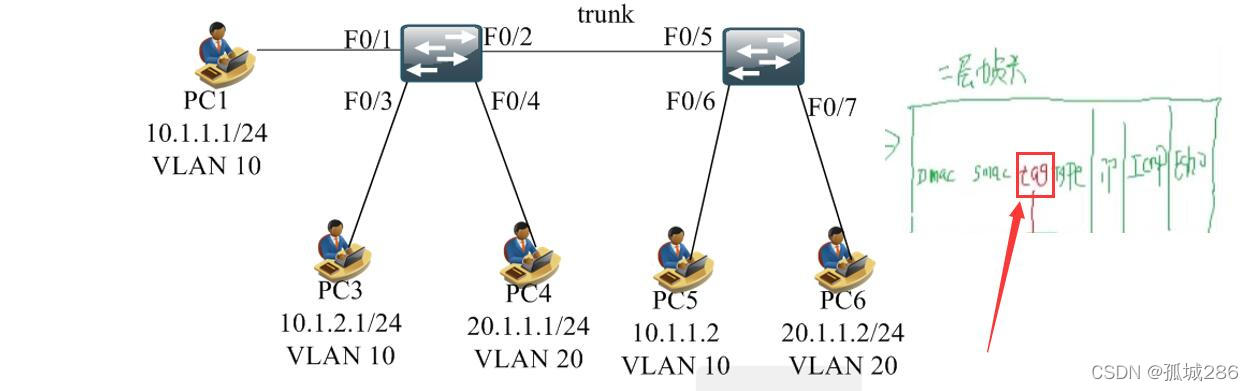

一般两台交换机互联使用trunk链路
trunk链路封装方式为802.1Q,封装方式就是在数据帧打上一个VLAN标识(相当于vlan 100的经过trunk时穿上VLAN 100的衣服)

配置一：

————trunk链路
sw2(config)#interface f0/1 ----------进入到f0/1接口
sw2(config-if)#switchport mode trunk -------将接口封装trunk
sw2#show interface trunk----查看trunk链路封装
sw2#show ip interfaces brief----查看IP地址

配置二：

sw1(config)#interface range f0/2 , f0/3
sw1(config-if-range)#switchport trunk encapsulation dot1q
sw1(config-if-range)#switchport mode trunk

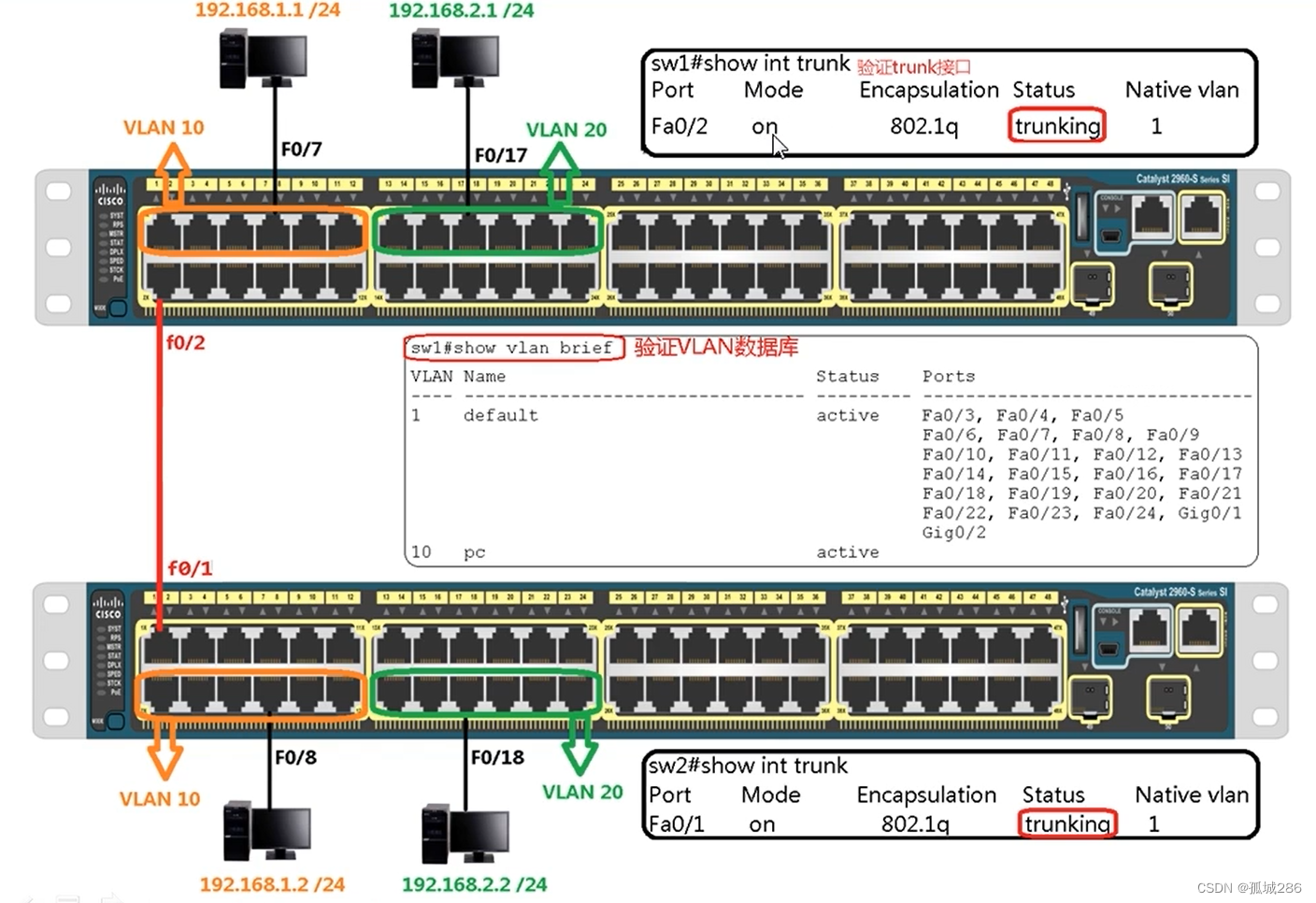

sw1#show interfaces trunk-------查看trunk链路的状态
