Packet Tracer – 配置中继

Packet Tracer – 配置中继

地址分配表

设备	接口	IP 地址	子网掩码	交换机端口	VLAN
PC1	NIC	172.17.10.21	255.255.255.0	S2 F0/11	10
PC2	NIC	172.17.20.22	255.255.255.0	S2 F0/18	20
PC3	NIC	172.17.30.23	255.255.255.0	S2 F0/6	30
PC4	NIC	172.17.10.24	255.255.255.0	S3 F0/11	10
PC5	NIC	172.17.20.25	255.255.255.0	S3 F0/18	20
PC6	NIC	172.17.30.26	255.255.255.0	S3 F0/6	30

目标

第 1 部分：验证 VLAN

第 2 部分：配置中继

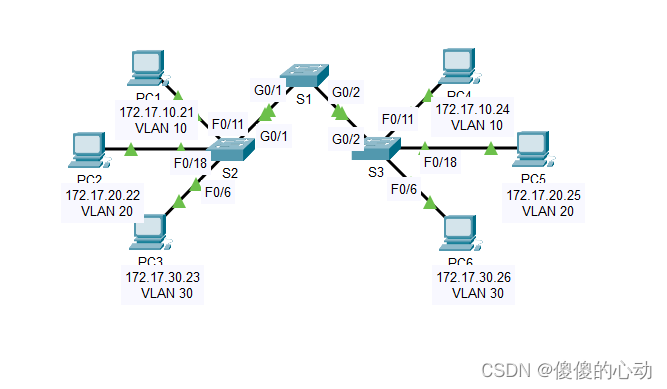

拓扑图

背景信息

交换机之间传递 VLAN 信息需要 TRUNK。 交换机上的端口既是接入端口，又是 TRUNK 端口。 接入端口传输来自分配给该端口的特定 VLAN 的流量。 TRUNK 端口默认为所有 VLAN 的成员；因此，它传输所有 VLAN 的流量。 本练习主要介绍创建 TRUNK 端口并将它们分配给原生 VLAN（而不是默认 VLAN）。

第 1 部分：    验证 VLAN

步骤 1：    显示当前 VLAN。

a.     在 S1 上，发出将显示所有已配置 VLAN 的命令。 一共应有十个 VLAN。 请注意如何将交换机上的所有 24 个接入端口分配到 VLAN 1 上。

b.     在 S2 和 S3 上，显示并验证所有已配置并根据地址分配表分配给正确的交换机端口的 VLAN。

步骤 2：    检验同一网络上 PC 之间的连接是否中断。

尽管 PC1 和 PC4 位于同一网络上，但它们无法相互 ping。 这是因为默认情况下连接交换机的端口已分配给 VLAN 1。 要为位于同一网络和 VLAN 上的 PC 之间提供连接，必须配置中继。

第 2 部分：    配置中继

步骤 1：    在 S1 上配置中继，并将 VLAN 99 用作原生 VLAN。

1.      在 S1 上配置用于中继的 G0/1 和 G0/2 接口。

S1(config)#int range g0/1-2



S1(config-if-range)#switchport mode trunk

1.      配置 VLAN 99 作为 S1 上的 G0/1 和 G0/2 接口的原生 VLAN。

S1(config-if-range)#switchport trunk native vlan 99

由于生成树，中继端口会花费大约一分钟来进入活动状态。 点击加快转发时间来加速此过程。 在端口处于活动状态后，您将定期收到以下系统日志消息：

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on GigabitEthernet0/2 (99), with S3 GigabitEthernet0/2 (1).

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on GigabitEthernet0/1 (99), with S2 GigabitEthernet0/1 (1).

您已在 S1 上将 VLAN 99 配置为原生 VLAN。 但是，如系统日志消息指示，S2 和 S3 仍使用 VLAN 1 作为默认原生 VLAN。

尽管您有原生 VLAN 不匹配，但此时同一 VLAN 上的 PC 之间的 ping 成功。 为什么？

Ping 成功，因为已在 S1 上启用了中继。动态中继协议 （DTP） 已自动协商中继链路的另一端。在这种情况下，S2 和 S3 现在已自动将连接到 S1 的端口配置为中继端口。

步骤 2：验证是否已在 S2 和 S3 上启用中继。

在 S2 和 S3 上，发出 show interface trunk 命令以确认 DTP 已在 S2 和 S3 上与 S1 成功协商中继。 输出还会显示有关 S2 和 S3 上的中继接口的信息。

允许哪些活动 VLAN 跨越中继？

1、10、20、30 和 99

步骤 3：纠正 S2 和 S3 上的原生 VLAN 不匹配问题。

1.      配置 VLAN 99 作为 S2 和 S3 上的适当接口的原生 VLAN。

S2(config)#int g0/1

S2(config-if)#switchport trunk native vlan 99

S3(config)#int g0/2

S3(config-if)#switchport trunk native vlan 99

1.      发出 show interface trunk 命令以验证正确的原生 VLAN 配置。

步骤 4：验证 S2 和 S3 上的配置。

e.     发出 show interface interface switchport 命令以验证原生 VLAN 此时是否为 99。

f.      使用 show vlan 命令显示有关已配置 VLAN 的信息。 为什么不再将 S2 上的端口 G0/2 分配给 VLAN 1？

端口G0/1 是中继端口，不再是中继端口

实验脚本：

S1：

enable

conf t

int range g0/1-2

switchport mode trunk

switchport trunk native vlan 99

S2:

ena

conf t

int g0/1

switchport trunk native vlan 99

S3:

en

conf t

int g0/2

switchport trunk native vlan 99

实验链接：https://pan.baidu.com/s/1EYx-vb3-7F-fz2seY51LDQ?pwd=6224

提取码：6224
