TEM图像的分析处理

感谢课题组师兄热心细致的指导（手把手教）！

使用软件：CrysTBox Server、DigitalMicrograph（DM）

使用网站：Materials Project

pdf文件查找与导入

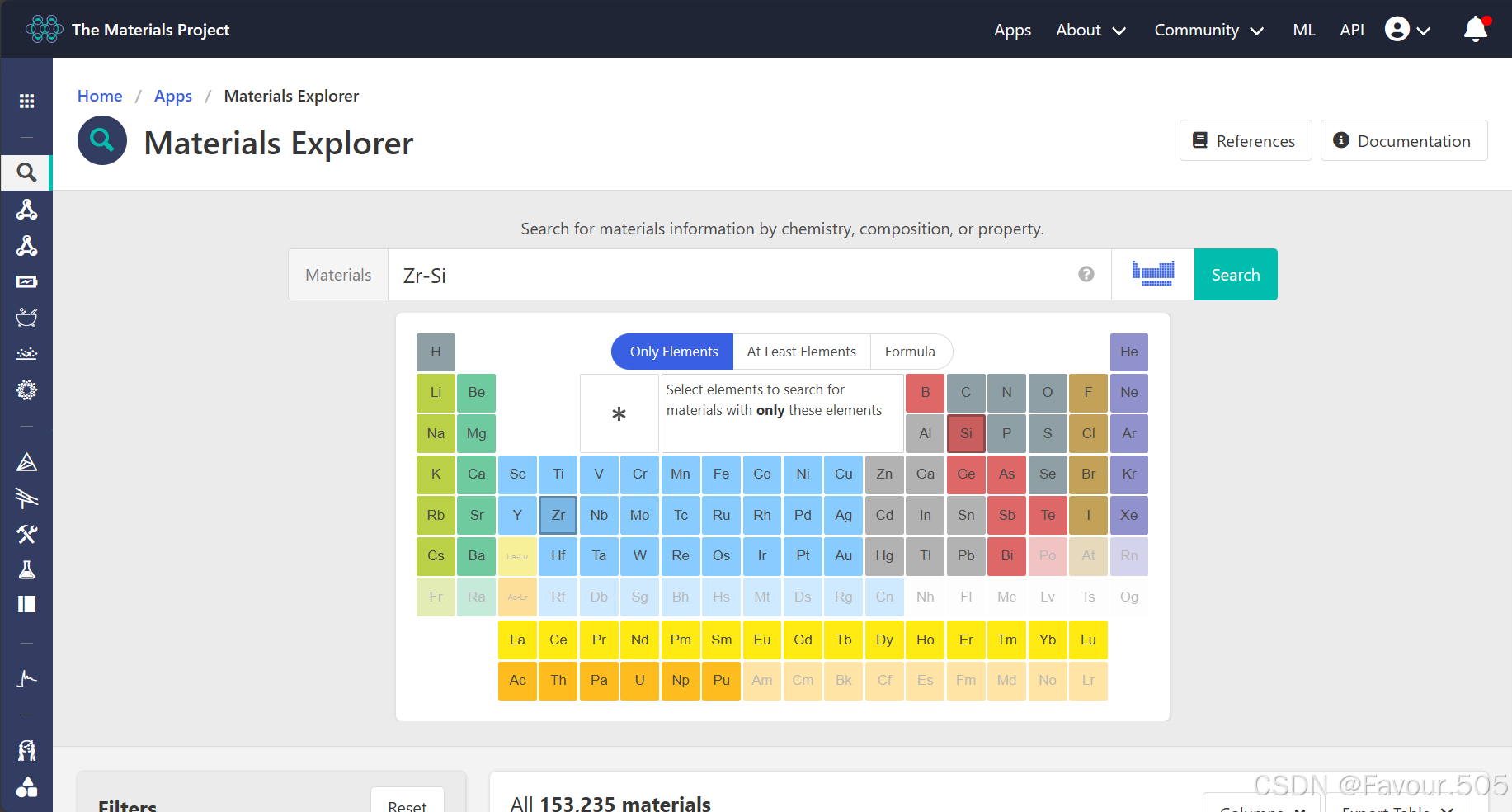

进入The Materials Project→登录→Start Exploring Materials→选择想查找材料的元素

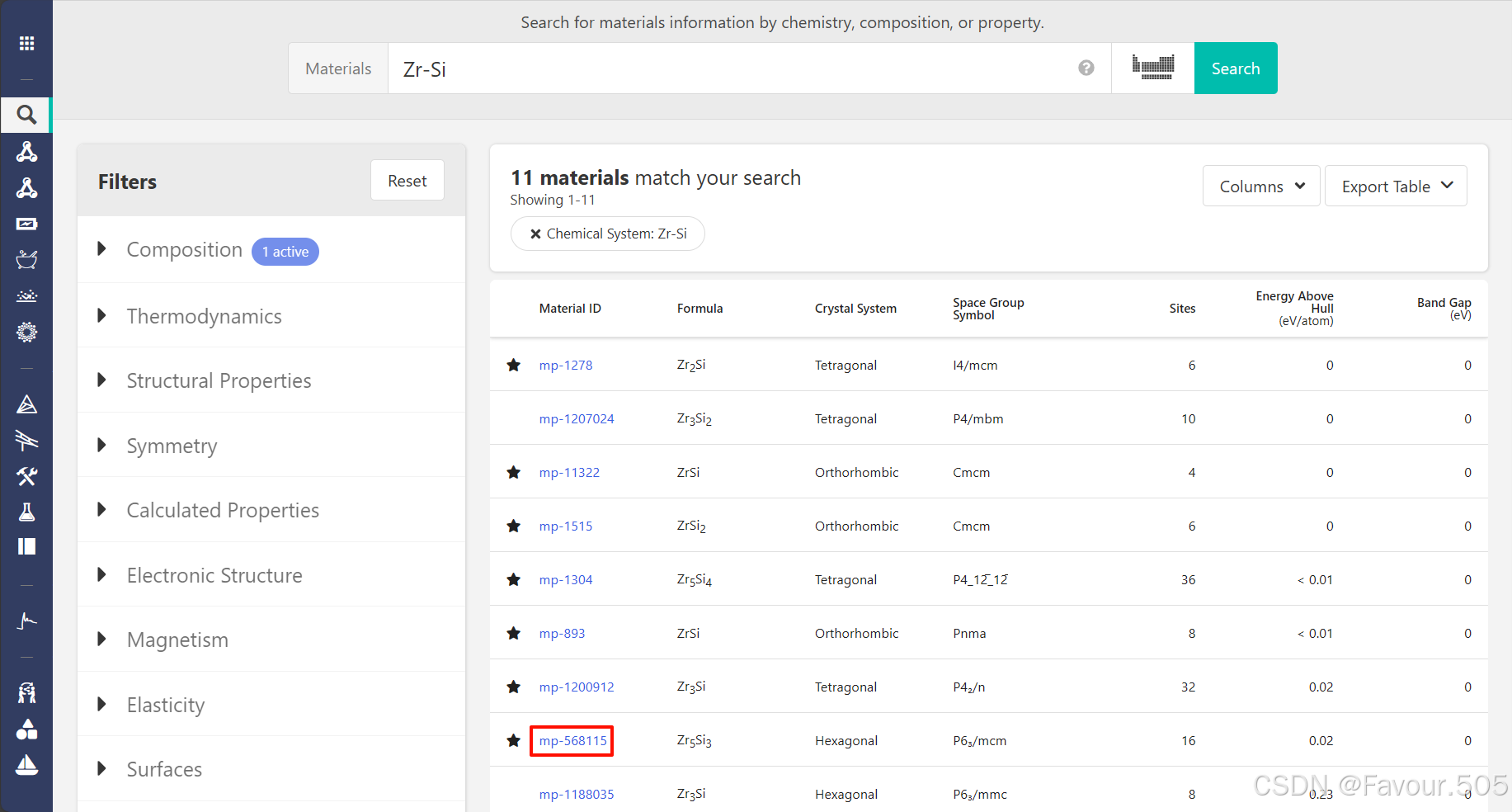

Search→找到对应的化合物

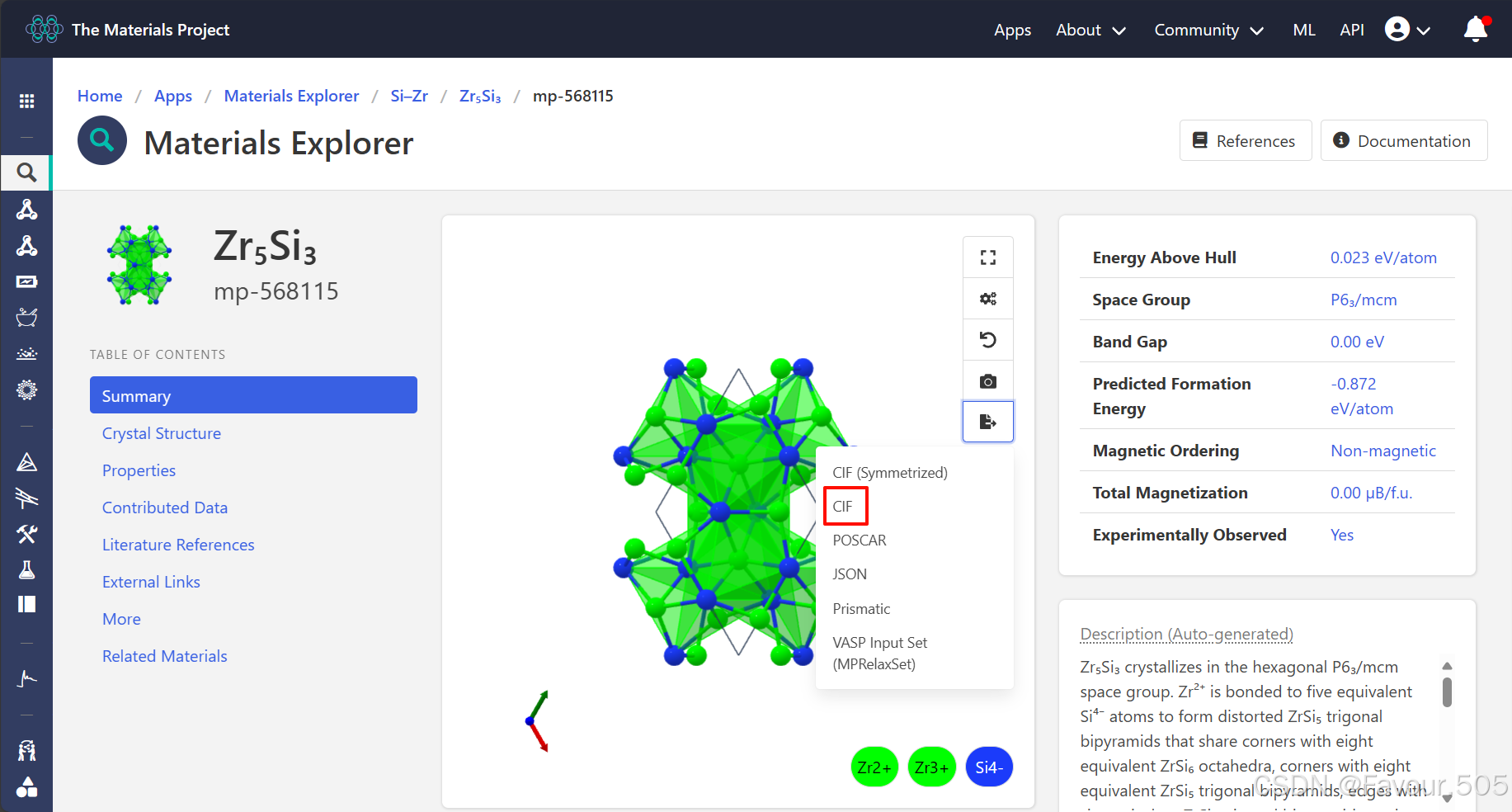

保存CIF文件

DigitalMicrograph（DM）的使用

软件的下载：新版DigitalMicrograph (DM) 下载安装教程

通过分别正方形框选基体与析出相，以此确认衍射斑点平行四边形的选取方法

详细操作参考：全网最简单全面的透射电镜TEM分析软件Digitalmicrograph（DM）操作介绍：高分辨、傅里叶变换、衍射斑点标定、晶面间距、位错分析等

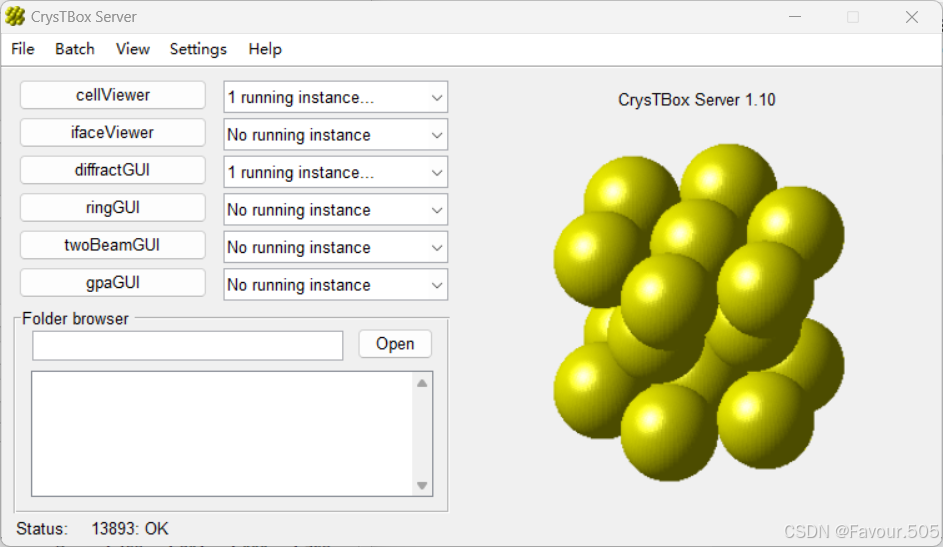

CrysTBox Server的使用

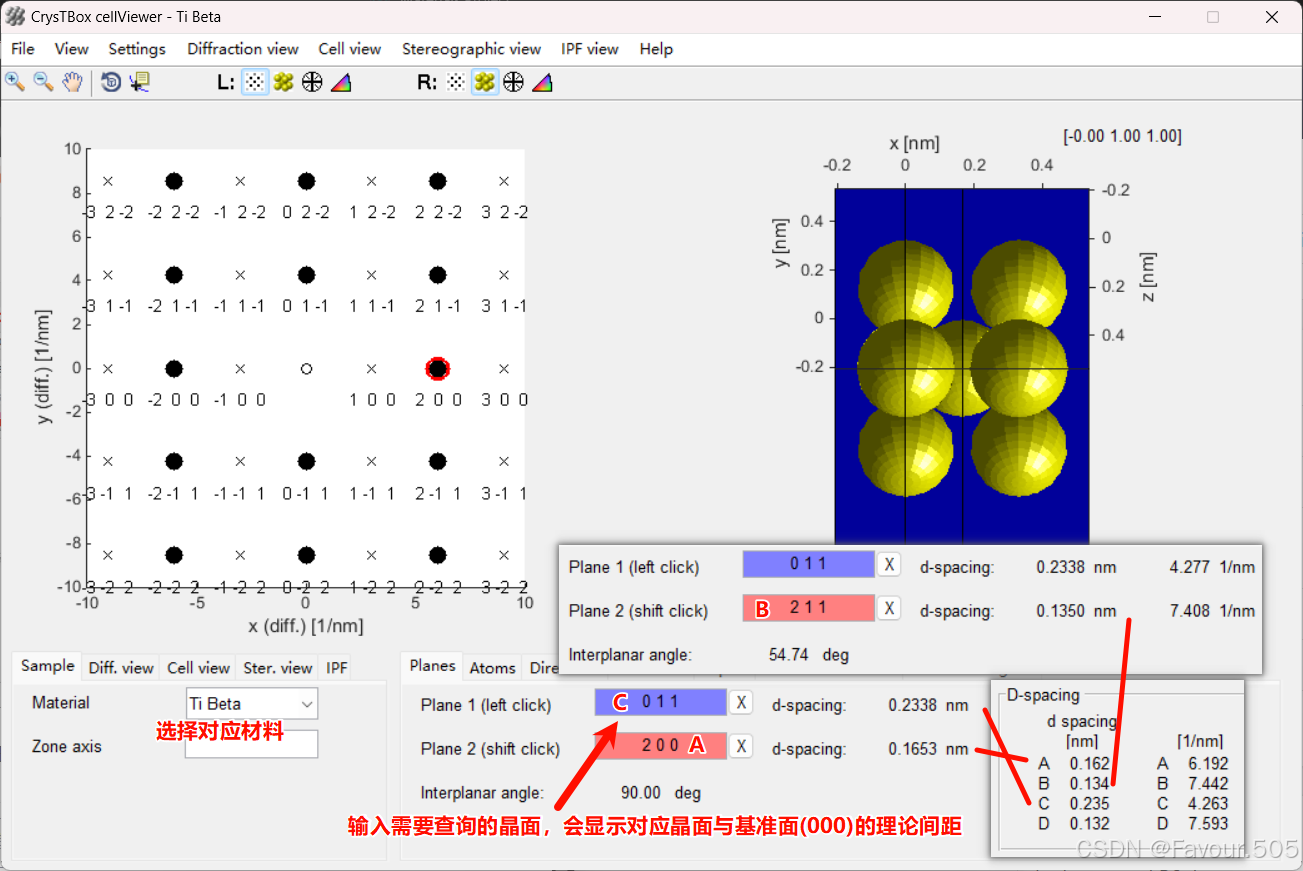

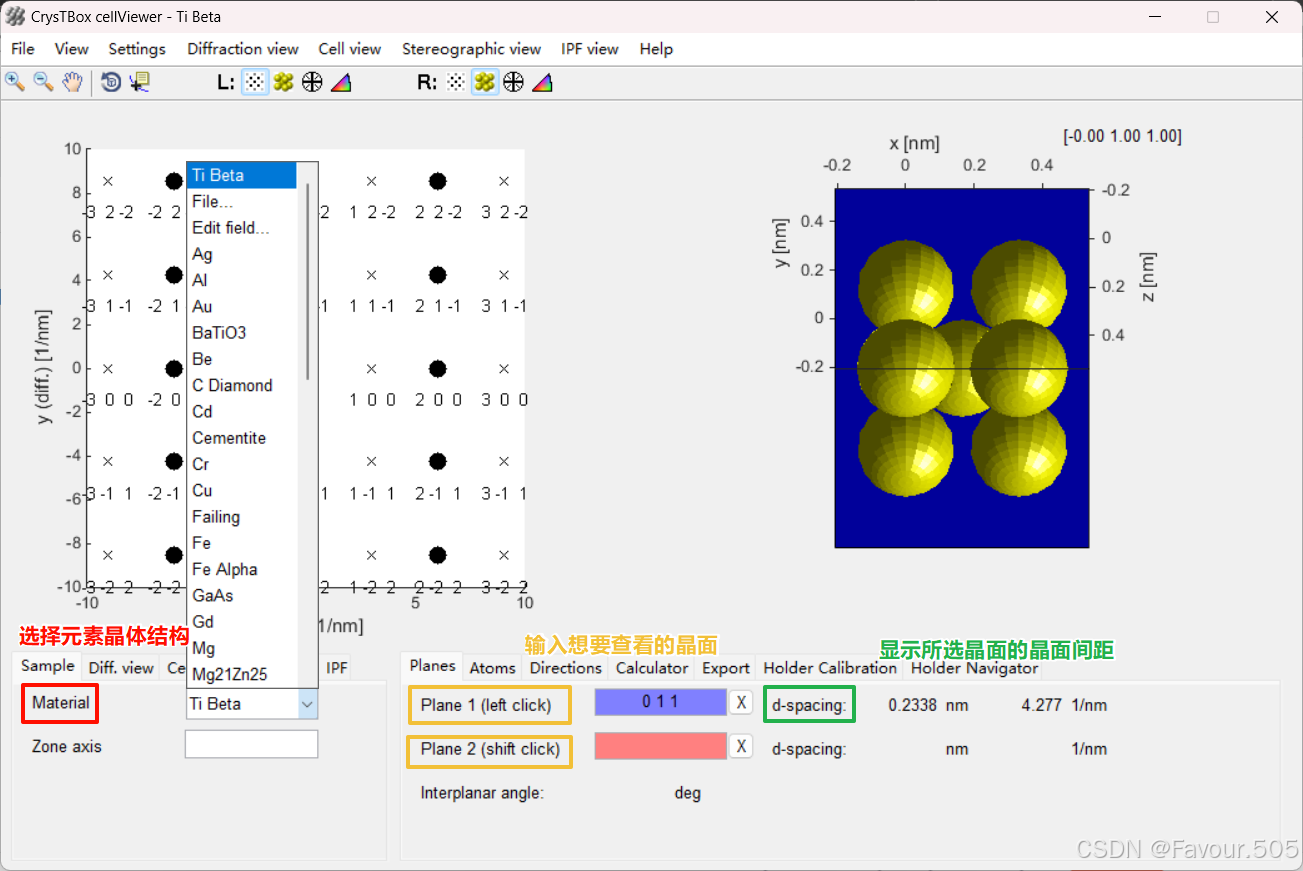

cellViewer查看理论晶面间距

选择晶体结构时可以点击File来取用CIF文件

diffractGUI标定衍射斑点

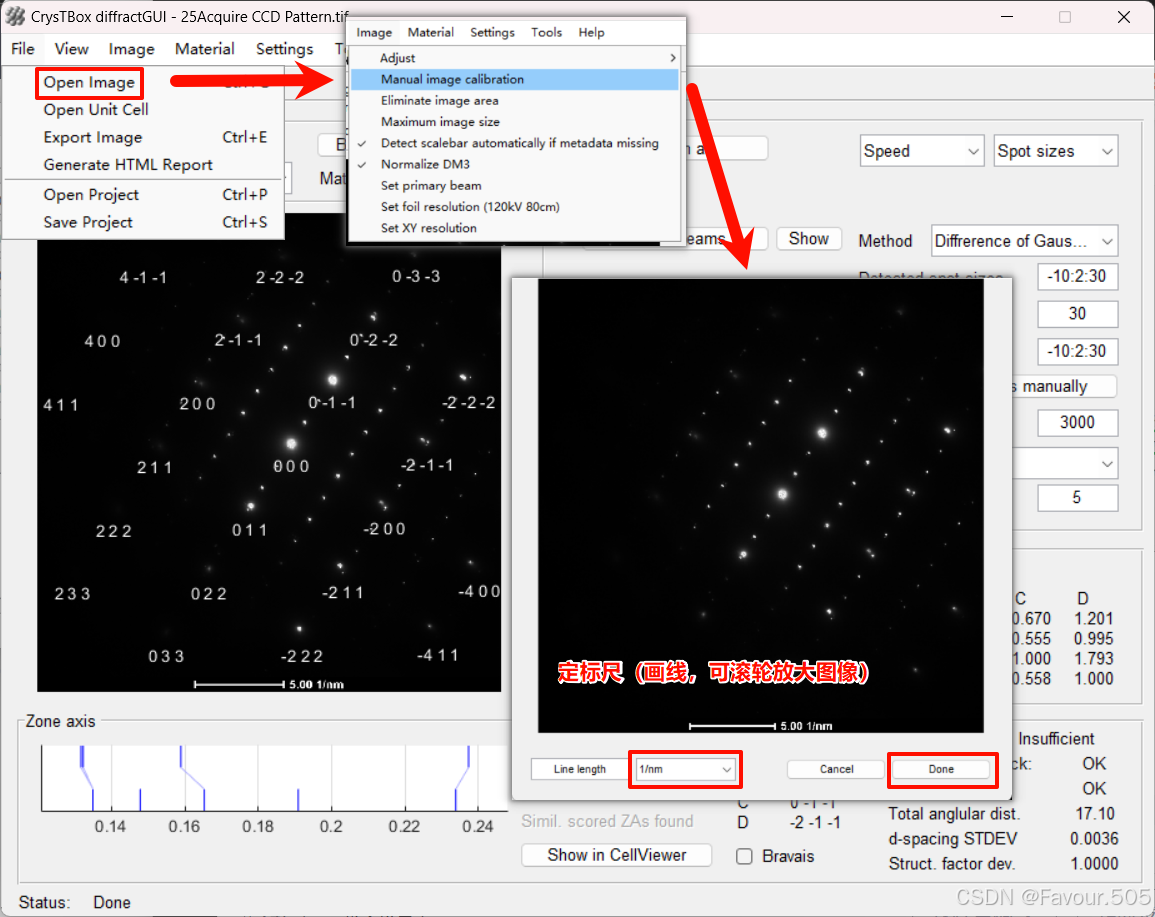

打开拍到的衍射斑点图像，确定标尺（在Line length处输入对应长度，此为5）

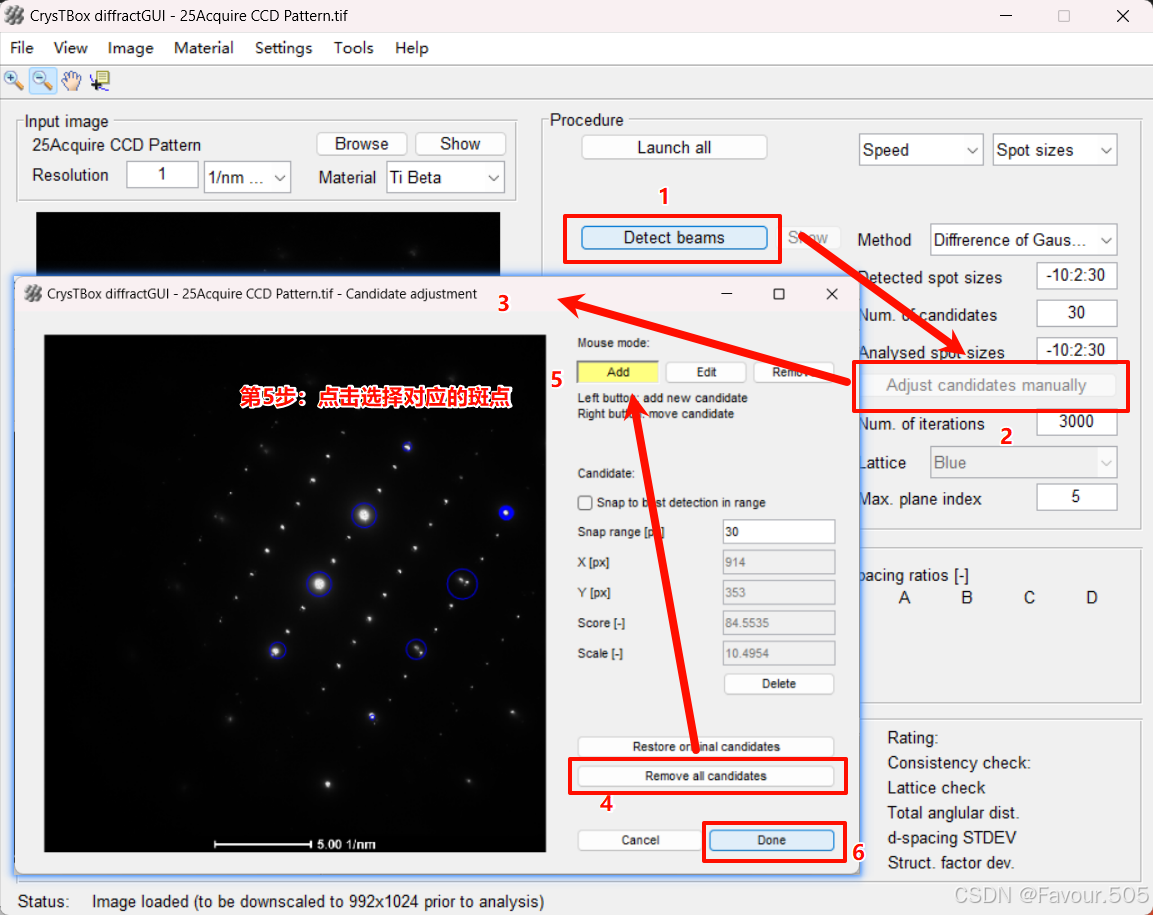

选定需要的衍射斑点

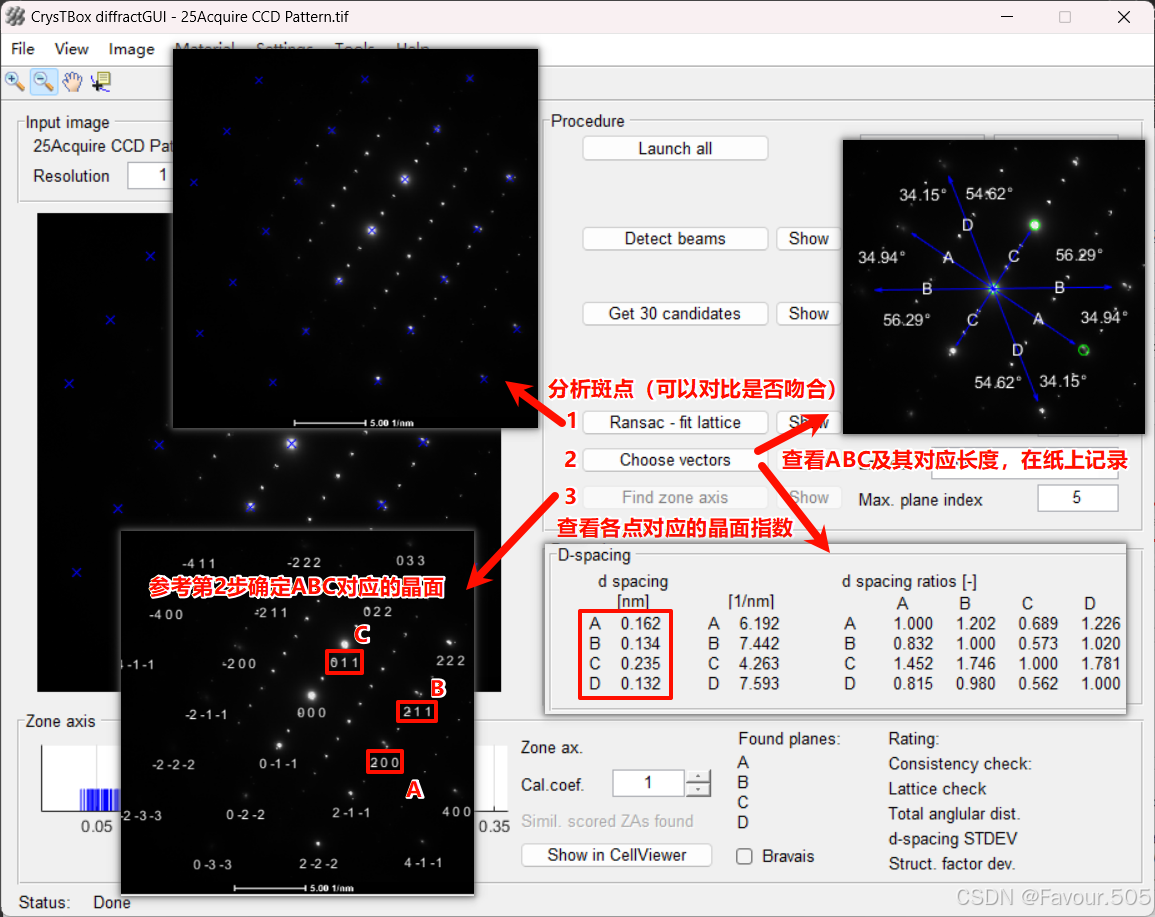

分析实际晶面间距

确定所用Z轴

结合cellViewer（可以在此窗口的Tools中打开cellViewer）印证实际晶面间距符合理论间距（误差不超过5%）

说明结构符合预想
