IDEA如何生成ER图

已于 2024-12-24 19:18:28 修改
阅读量1.9k 收藏 4
点赞数 2
文章标签： intellij-idea java 软件工程
于 2024-12-24 19:16:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_62881276/article/details/144700847
版权

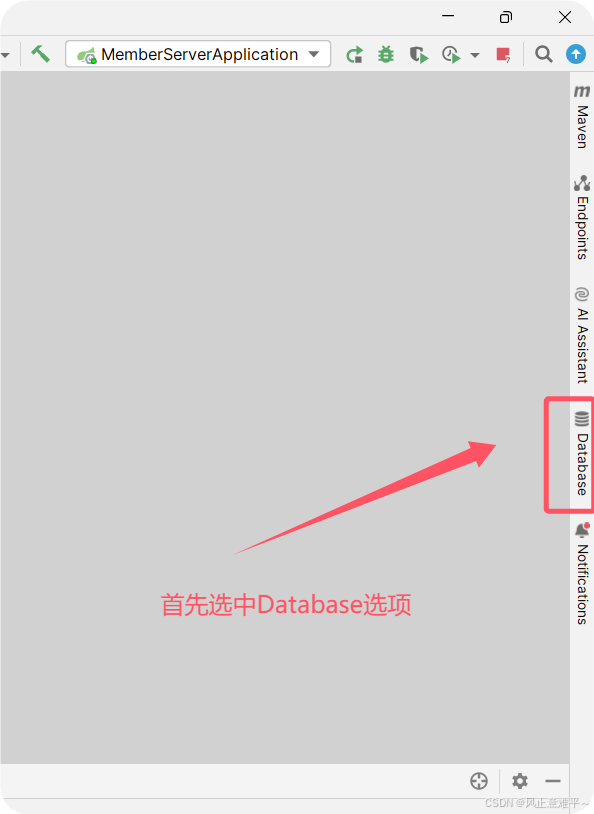

1.首先选中DataBase选项

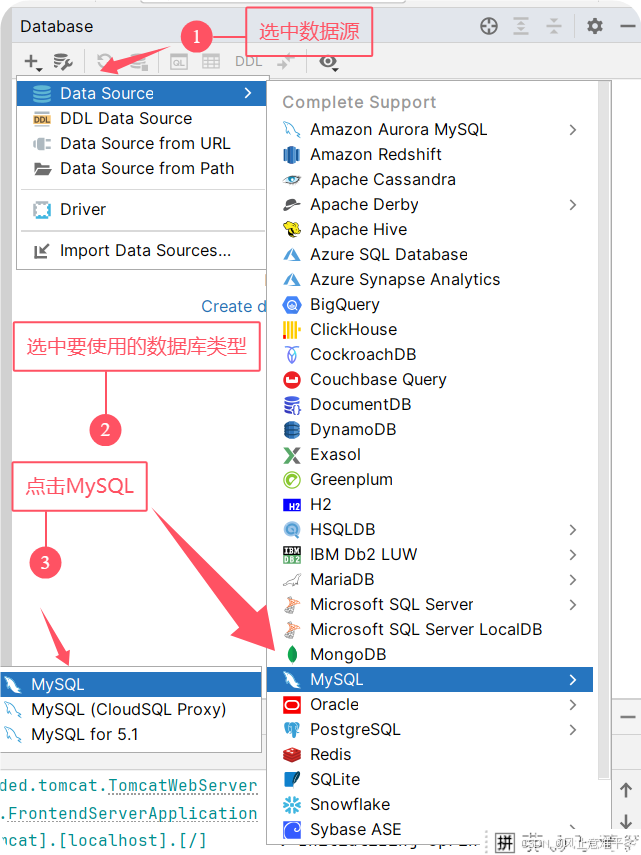

2.鼠标放到DataSource上，看右侧出现的菜单列表，选中MySQL数据源（其它类型的数据库同理）

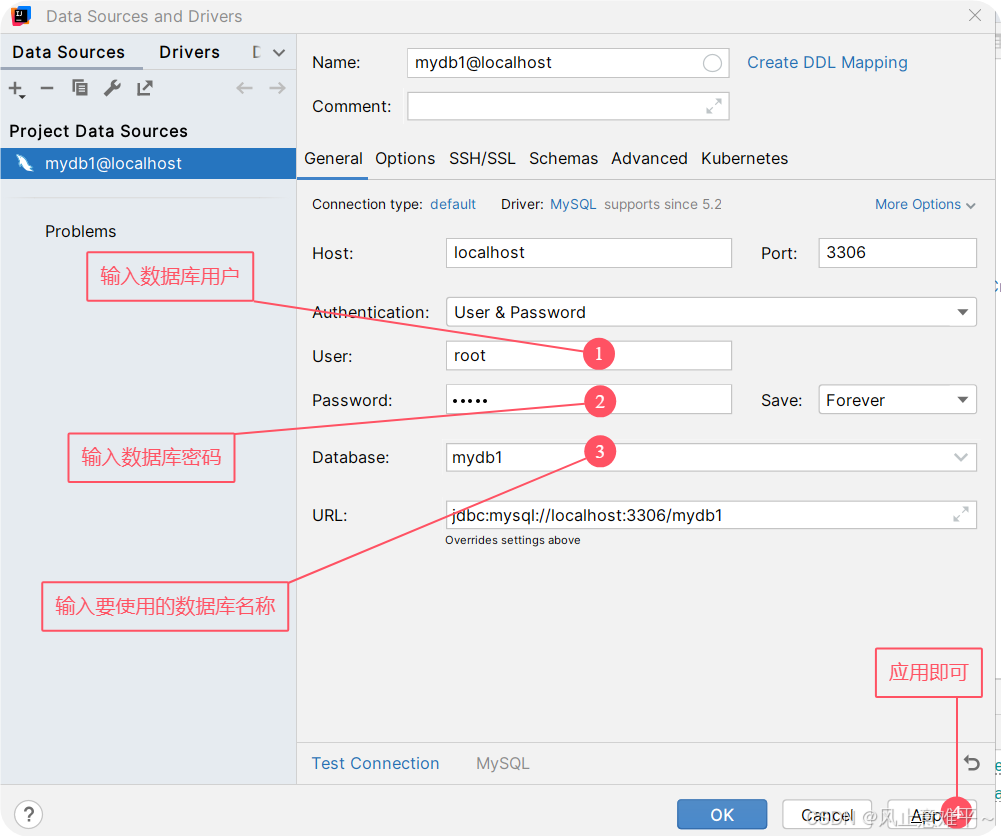

3.输入数据库的连接信息

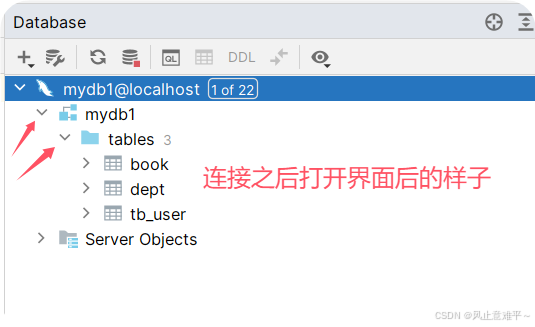

4.打开后的页面显示

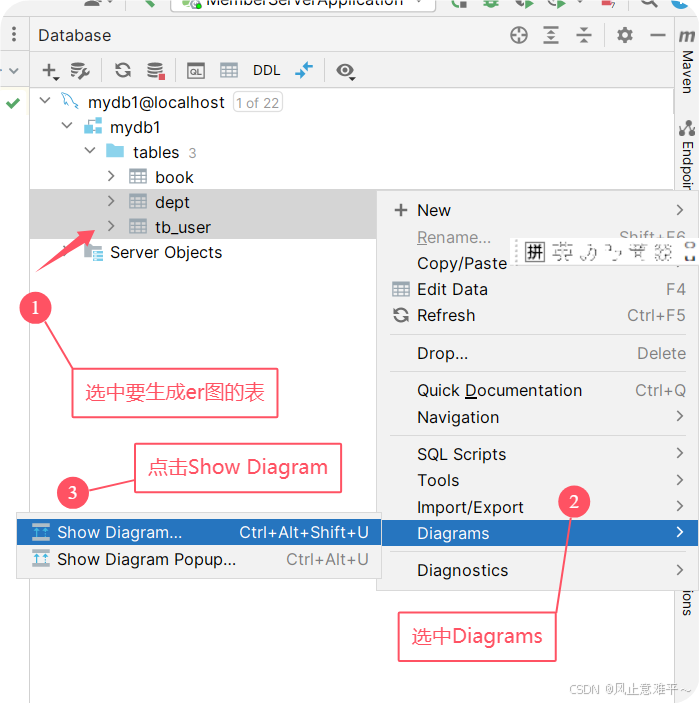

5.执行下面操作即可生成对应的ER图

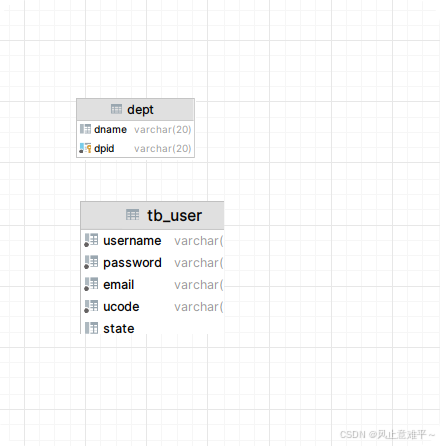

6.效果图，如图所示，因为两表没有关联，所以两表之间没有连线
