IDEA 导出ER图无表关系

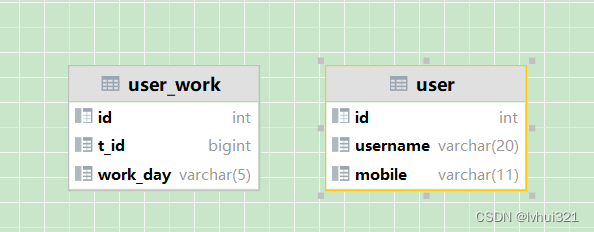

一、通过IDEA导出的ER图无表关系，如下：

二、解决无表关系方法

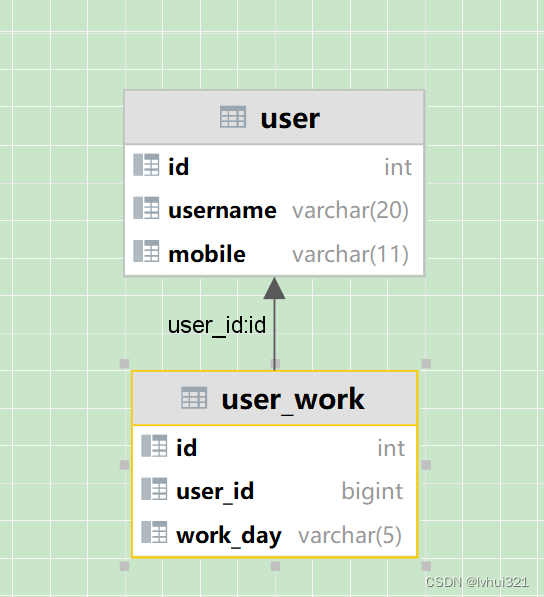

    1)这是建表时，user_work表中的t_id不规范，导致idea 找不到虚拟外键，也就不能绘制虚拟外键关系。那我们把user_work表t_id命名规范，t_id是user表的id，那我们改为表名_id(user_id)，再生成ER图。

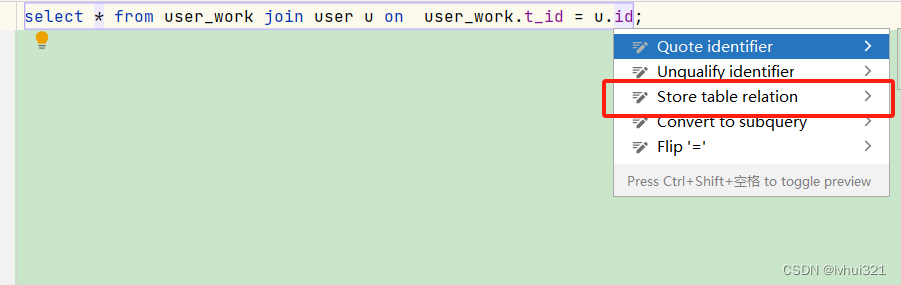

2)可以通过SQL语句建立表关系，箭头表示多对一的关系，执行SQL语句select * from user_work join user u on user_work.t_id = u.id;  并按快捷键Fn+Alt+Enter，保存表关系。
