D-InSAR处理流程

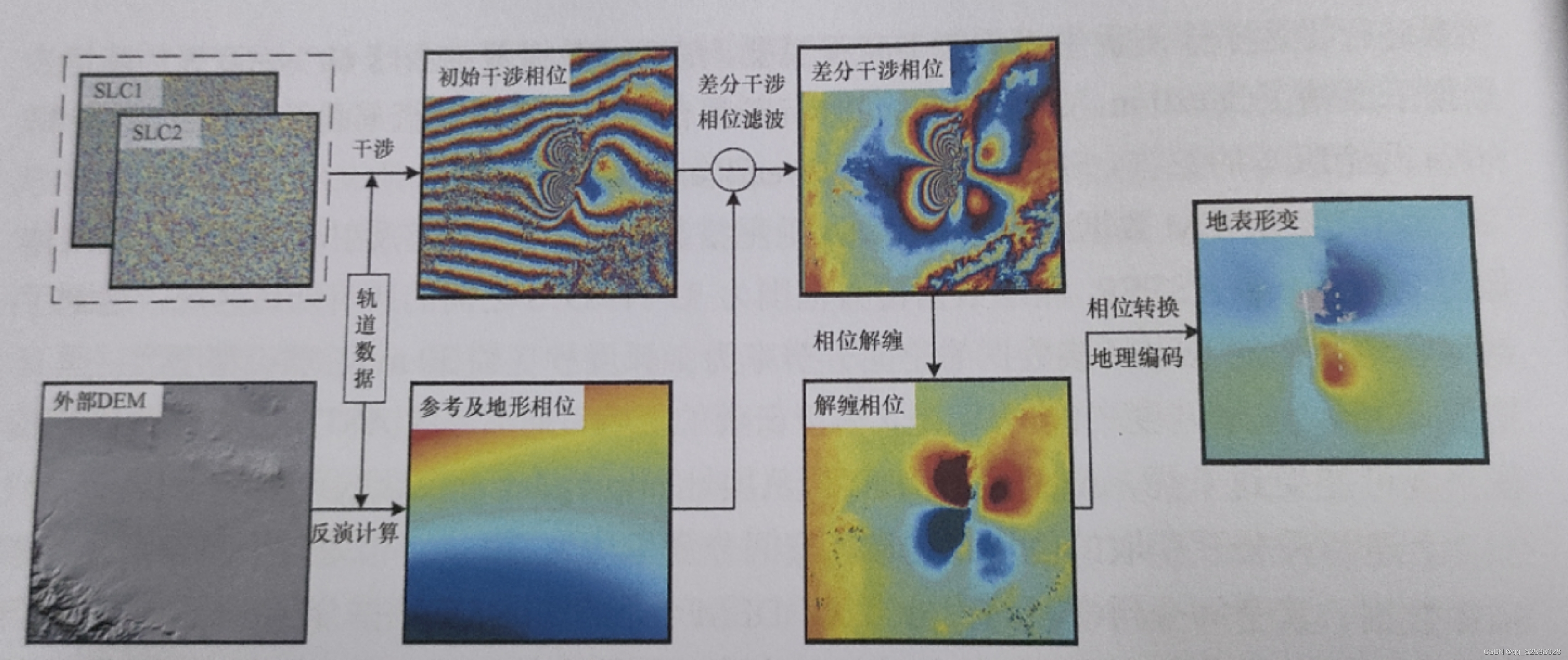

DInSAR处理流程图

1.配准

将副影像按照映射关系采样为与主影像相同的像素格网，使两幅影像的同名点对应地面同一分辨单元。

SAR影像配准分为粗配准和精配准

2.生成初始干涉图

对配准后的影像进行共轭相乘得到初始干涉图。

此时干涉相位主要包含参考椭球面相位、地形相位、形变相位、大气相位以及噪声相位。

3.去除参考椭球面相位

根据主副影像获取时刻的卫星轨道参数建模以去除参考椭球面相位

4.去除地形相位

地形相位主要通过外部DEM去除

5.滤波与掩膜

经3、4步后，干涉相位主要包含形变相位、大气相位和噪声相位。尽管大气和噪声相位的影响较小，但二者的存在会为后续相位解缠带来难度，所以需要通过滤波去除噪声。

此外，失相干严重的区域也会影响相位的正确解缠，所以需要根据相干系数图和相干系数阈值生成掩膜文件，将低相关区域掩膜后再进行相位解缠，提高精度。

6.相位解缠

恢复绝对相位，以解算地表形变信息。

7.地理编码

上述干涉处理步骤是基于雷达坐标系，为方便使用，需将结果转换至地理坐标系
