二极管钳位作用构成与或门电路

1. 什么是钳位

钳位的意思就是把位置卡住，在电路中就是限制电压。

钳位二极管的英文名：Clamp diode。就是把输入电压变成峰值钳制在某一预定的电平上的输出电压，而不改变信号。工作原理同样是二极管的单向导电性。

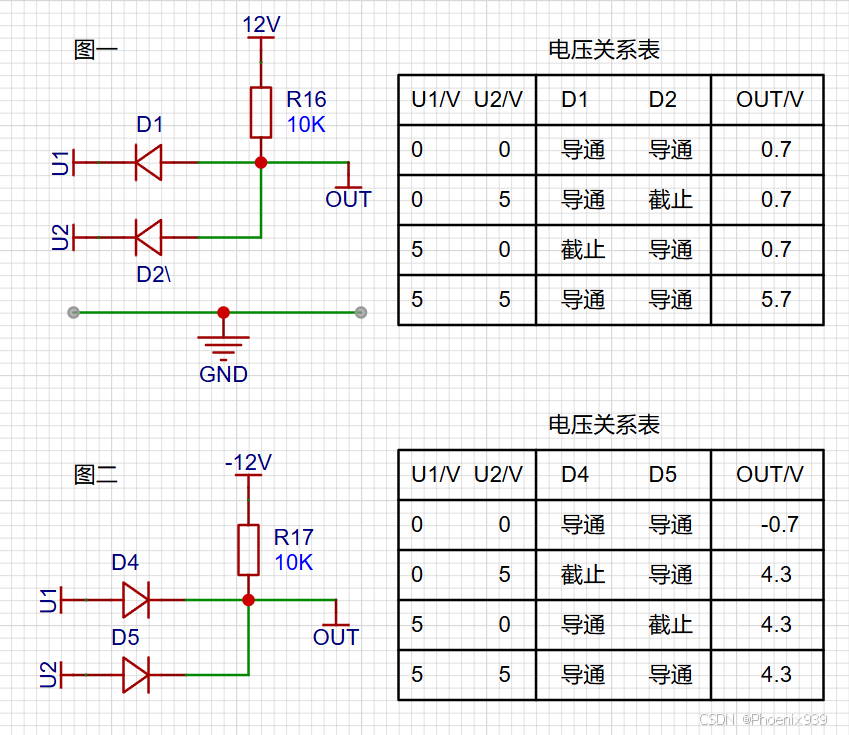

2.与或门电路及其电压关系表

3.分析

图一  二极管共阳极构成与门

1.当U2=U1=0时     D1，D2同事导通此时二极管阳极电压为0.7  ，输出电压为0.7v

2.当U2>U1时     D1优先导通由于二极管压降为0.7v此时二极管阳极电压为0.7  ，0.7v<5v此时D2截止 。输出电压为0.7v

3.当U2<U1时     D2优先导通由于二极管压降为0.7v此时二极管阳极电压为0.7  ，0.7v<5v此时D1截止 。输出电压为0.7v

4当U2=U1=5v时     D1，D2同事导通由于二极管压降为0.7v此时二极管阳极电压为5v+0.7v =5.7v ，输出电压为5.7v

图二  二极管共阴极构成或门

1.当U2=U1=0时     D1，D2同事导通此时二极管阴极电压为-0.7  ，输出电压为-0.7v

2.当U2>U1时    二极管两端电压分别为Ud4=12v ,Ud5=5-（-12v）=17v, Ud5>Ud4 ,所以D5优先导通由于二极管压降为0.7v此时二极管阳极电压为5v-0.7v=4.3v  ，0v<4.3v此时D5截止 。输出电压为4.3v

3.当U2<U1时    二极管两端电压分别为Ud4=17v ,Ud5=12v, Ud4>Ud5 ,所以D4优先导通由于二极管压降为0.7v此时二极管阳极电压为5v-0.7v=4.3v  ，0v<4.3v此时D4截止 。输出电压为4.3v

4当U2=U1=5v时     D4，D5同时间导通由于二极管压降为0.7v此时二极管阳极电压为5v-0.7v =4.3v ，输出电压为4.3v

4.总结

以上利用二极管的钳位作用构成与或门逻辑电路，关键利用了二极管导通存在管压降，使得电位受限和二极管的单向导通特性。
