二极管或门

二极管或门

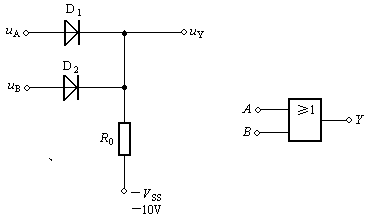

电路图 & 逻辑符号

电路分析

1. $u_A$ = $u_B$ = 0v 时，$D_1$ ，$D_2$ 正偏，两个二极管均会导通， 此时$U_Y$点电压即为二极管导通电压的相反数，$U_Y$ = -0.7v
2. $u_A$ = 0v 、 $u_B$ = 3v 时， $D_2$ 会优先导通，导通后$D_2$ 压降将会被限制在0.7v，那么$D_1$ 由于右边是2.3v左边是0v所以会反偏截止，$U_Y$ = 2.3v
3. $u_A$ = 3v 、 $u_B$ = 0v 时， $D_1$ 会优先导通，导通后$D_1$ 压降将会被限制在0.7v，那么$D_2$ 由于右边是2.3v左边是0v所以会反偏截止，$U_Y$ = 2.3v
4. $u_A$ = 3v 、 $u_B$ = 3v 时， $D_1$ ，$D_2$ 正偏，两个二极管均会导通，$U_Y$ = 2.3v

电压关系表 & 真值表

$u_A$ /V --------- $u_B$ /V	$D_1$ ---------- $D_2$	$u_Y$ /V
0 -------------- 0	导通 -------- 导通	-0.7
0 -------------- 3	截止 -------- 导通	2.3
3 -------------- 0	导通 -------- 截止	2.3
3 -------------- 3	导通 -------- 导通	2.3

A ------------------ B	Y
0 ------------------ 0	0
0 ------------------ 1	1
1 ------------------ 0	1
1 ------------------ 1	1
