需求分析

一、系统概况

仓库管理系统是一种基于互联网对实际仓库的管理平台，旨在提供一个方便、快捷、安全的存取货物和查询商品信息平台。该系统通过在线用户登录查询，可以线上操作线下具体出/入库操作、查询仓库商品信息、提高仓库运作效率，优化仓库使用流程等功能，实现了用户在网上对仓库操作的全流程。

系统的目标是满足用户在使用仓库的过程中的需求，包括线上查询商品、线上操作出/入库商品、线上筛选、提高仓库运作效率、降低成本等环节，并保证在查询和出/入库操作的安全性和可靠性。同时，该系统还为用户提供了一个开放、简单的操作环境，上手难度低，操作环节简便清晰。

(1)系统总体结构说明

仓库管理系统的总体结构包括前端应用程序、后端服务器和数据库三部分。

1>前端应用程序：是用户直接可以接触到的部分，包括网站界面、手机客户端等。它主要负责与用户的交互和展示用户存入商品、商品数量、存取记录等。

2>后端服务器：是系统的核心部分，主要负责处理用户请求、业务逻辑和数据存储等。它包括用户管理、商品管理、物流管理、评论管理等子系统

3>数据库：数据库是系统的基础部分，主要负责存储和管理所有的数据。它包括用户信息表、管理员信息表、商品分类表、仓库库存信息表等多个数据表。

(2)子系统结构说明

仓库管理系统的子系统结构包括用户管理、商品管理、出/入库操作管理、信息查询管理等四个子系统。

1>用户管理子系统：负责用户注册、登录、修改密码、查询用户信息等操作。

2>商品管理子系统：负责对仓库的商品种类的区分、数量的记录、信息的修改等操作

3>出/入库操作管理子系统：对每次的出入库操作做相应的记录、完成线上和线下的实事操控管理、修改商品原本的数据等操作。

4>信息查询管理子系统：负责将用户的查询请求进行分析处理，使用户能实事的查询到自己在仓库中商品的具体情况信息。

1）基于模型的方法：使用状态表示系统的运行步骤，通过状态之间的转换来表示运行时的变化与操作。基于模型的方法可以很好地表达表示非功能性需求（比如时间需求），但是，这种方法不容易描述并发系统的特点。如：描述计算机软硬件的 Z 语言；

2）基于逻辑的方法：系统的性能约束、时间要求、分支条件约束等可以采用逻辑的方法来描述，不同的逻辑都有对应的公理证明系统来验证描述的正确性。如：模态逻辑，时序逻辑等。

1、组成数据流图的元素信息

源点/终点	处理
用户仓库管理员	出/入库登记产生报表
数据流	数据存储
登记信息用户ID 用户姓名处理时间商品编号商品名称商品数量管理员姓名管理员ID 商品报表商品编号商品名称出/入库数量主要供应商	出/入库信息库存清单* 商品编号仓库临界值* 用户信息用户名用户操作时间商品编号商品名称管理员信息管理员id 管理员姓名管理员处理时间商品数量商品编号库存信息 (见商品报表)

2、数据流模型

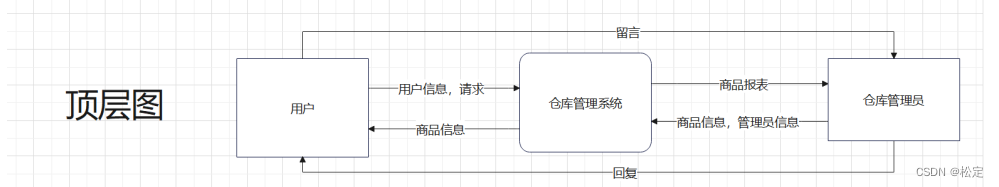

(1)第0层数据流图

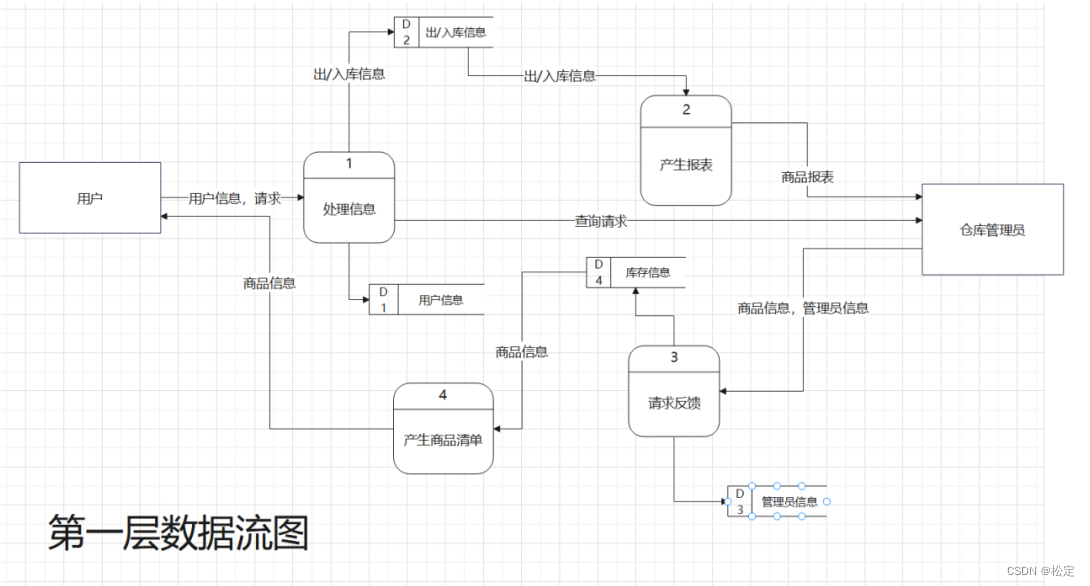

(2) 第1层数据流图

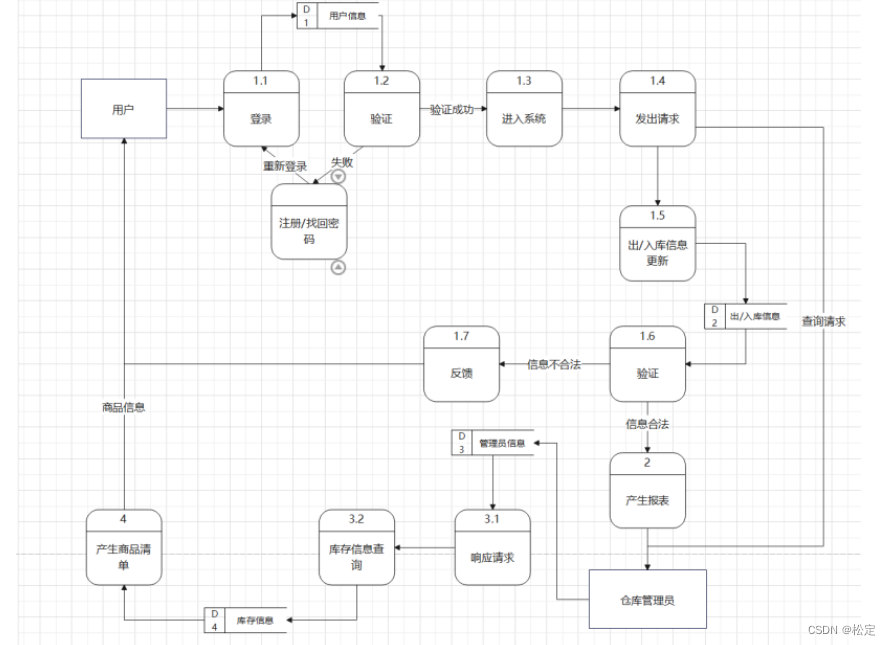

（2）第2层数据流图

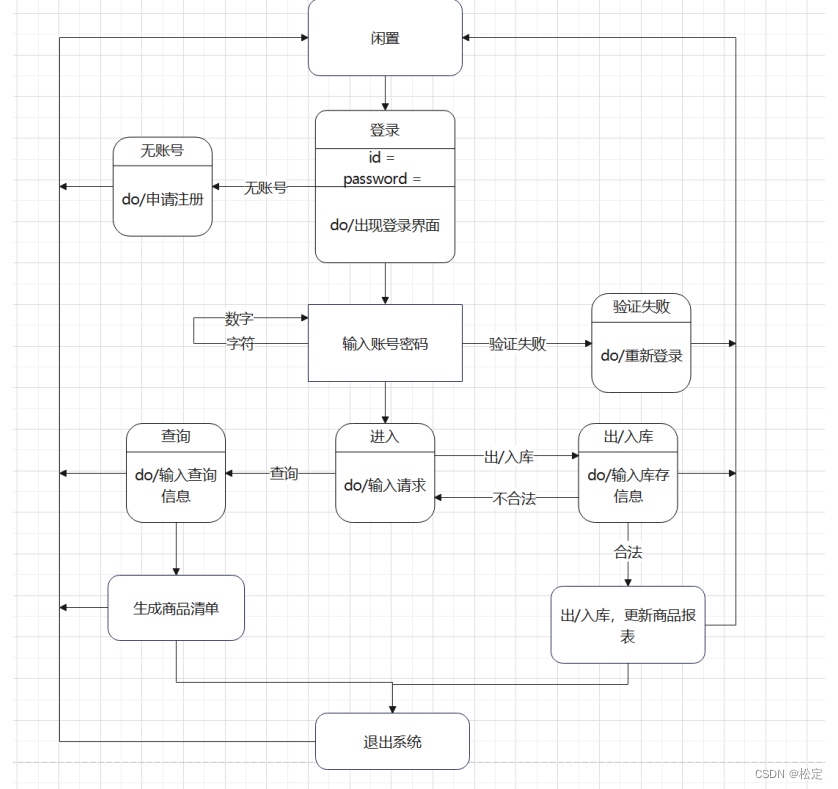

5.3状态转换图

5.4数据字典

1、符号定义
