长尾式差分放大电路调零

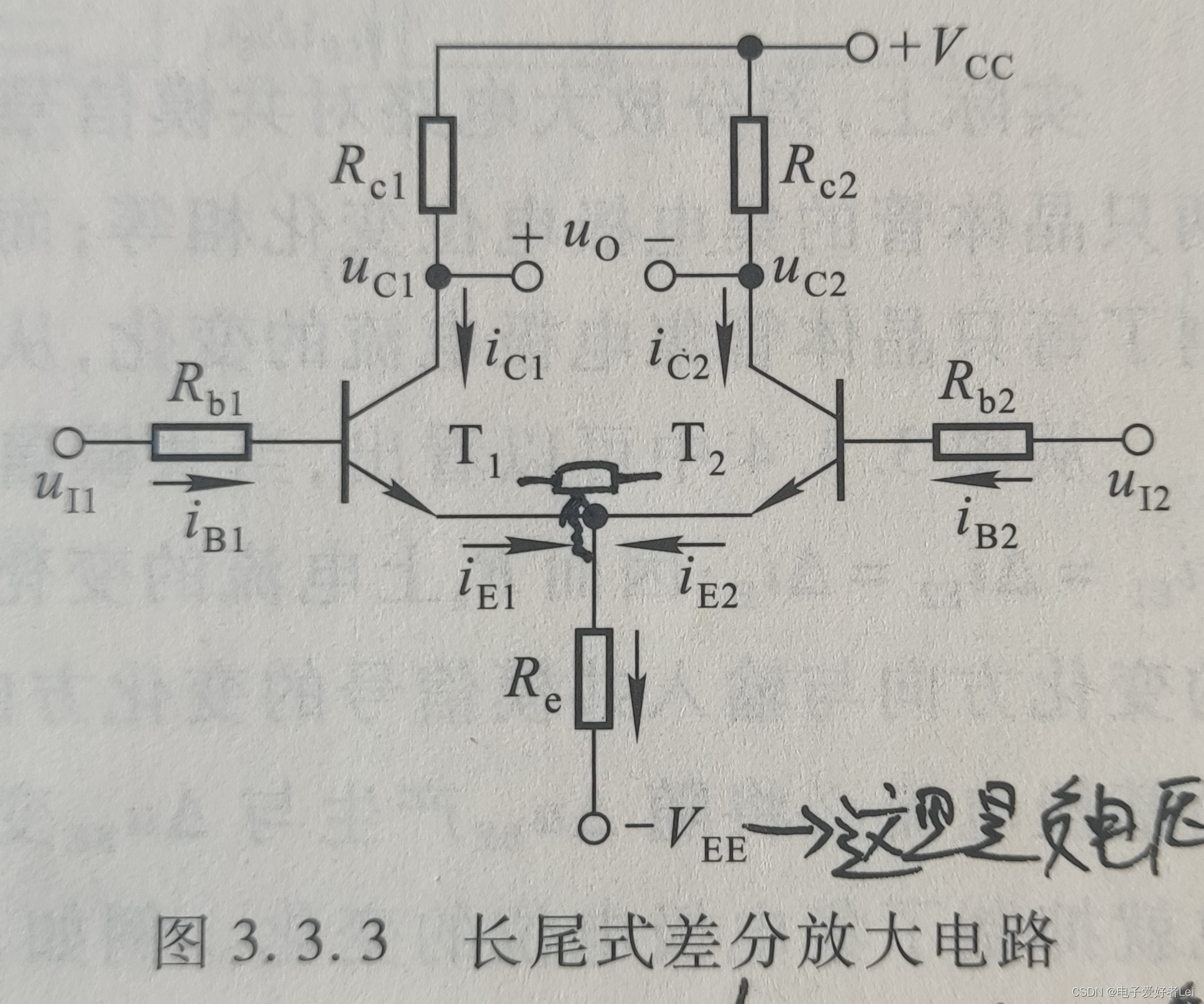

长尾式放大电路用了两个参数相同的三极管,但实际上并没有完全相同的三极管,所以为了提高差分放大电路的对称性(一边电流增加多少,另一边电流减小多少,即能在电阻Re上产生的压降不变(后面做虚地处理)),在下图中加入可调电阻,调节可调电阻的值,便可使输入为零时 输出也为零。

可调电阻尽量选小一些:①过大的可调电阻会影响动态的放大倍数,②在选三极管时选的是参数接近的三极管,所以用小的可调电阻微调即可。

注意:在差分放大电路中,虚地的概念并不是一直存在的,而要看输入的信号类型!如果输入为差模信号,则虚地;如果为共模信号,则Re上电压会变化!

交流通路也是从直流通路上推理过来的,只是瞬时状态。而不是“直流电源短路,交流电源断路”这些理所应当的事情!
