virtuos的Label技巧

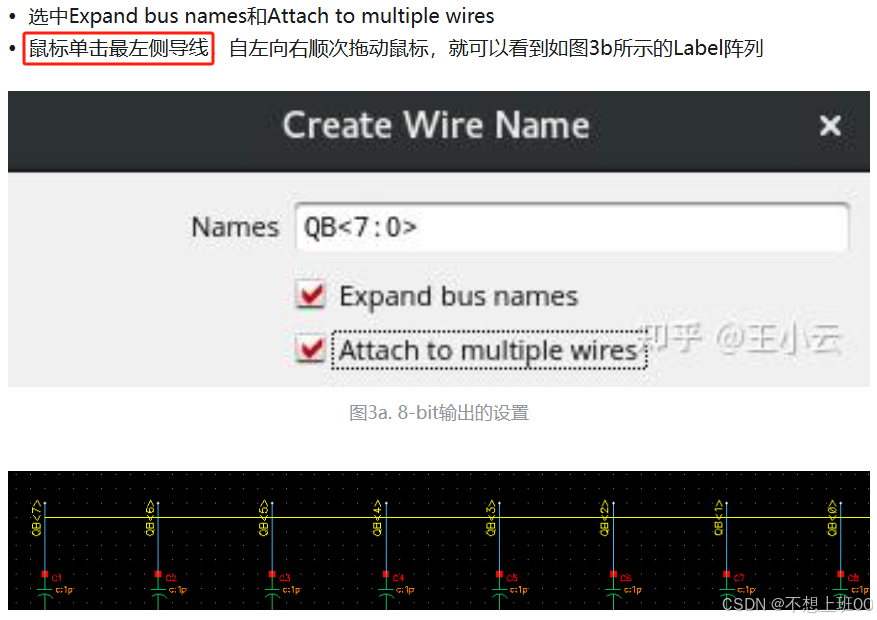

1、<*8>VDD+选中“expand bus name”-->可以连续放8个VDD
如果再选中“Attach  to multiple wires”-->可以一次放多个VDD

---

2、先按空格（鼠标已经变了），然后点器件-->器件对应线的名字就是器件端口名字。

---

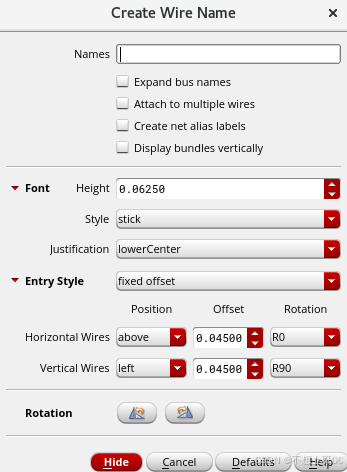

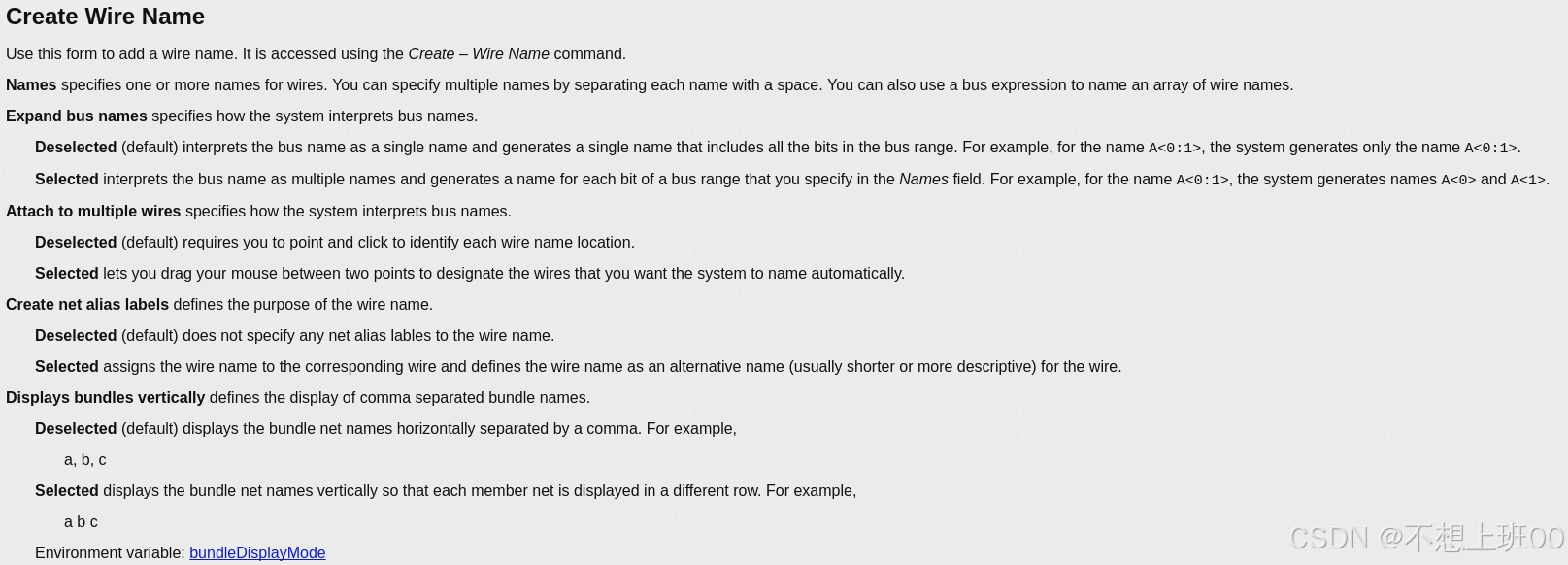

解释：

• Names：用于指定一条或多条线的名称。可输入多个名称，用空格分隔，也能用总线表达式命名线名称数组。
• Expand bus names：
  • 未选中（默认）：将总线名称视为单个名称，生成包含总线范围内所有位的单个名称。如名称 A<0:1>，系统仅生成名称 A<0:1>。
  • 选中：将总线名称视为多个名称，为在 Names 字段中指定的总线范围的每一位生成一个名称。如名称 A<0:1>，系统生成名称 A<0 > 和 A<1>。
• Attach to multiple wires：
  • 未选中（默认）：需通过点击指定每条线名称的位置。
  • 选中：可在两点间拖动鼠标，指定希望系统自动命名的线。
• Create net alias labels：
  • 未选中（默认）：不对线名称指定任何网络别名标签。
  • 选中：将线名称指定给相应的线，并将线名称定义为该线的别名（通常更短或更具描述性）。
• Displays bundles vertically：
  • 未选中（默认）：以逗号分隔水平显示束网络名称。如 a, b, c。
  • 选中：垂直显示束网络名称，每个成员网络显示在不同行。如 a b c。 此外，还提到了环境变量 “bundleDisplayMode” 与显示束网络名称的模式相关。

---

---
