Virtuoso使用方法（原理图篇）

最新推荐文章于 2025-04-02 21:45:54 发布
最新推荐文章于 2025-04-02 21:45:54 发布
阅读量1.8w 收藏 192
点赞数 72
分类专栏： 软件使用 文章标签： stm32 嵌入式硬件 单片机 linux 集成学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sy2643034364/article/details/137346832
版权

目录

一、批量修改器件属性

二、移动、翻转器件

三、复制器件

四、Pin脚

五、Label

六、Warning

七、显示

八、注释文本、图形

九、仿真忽略器件

十、查找

十一、替换

十二、选择

十三、对齐

十四、创建symbol

十五、Virtuoso常用快捷键

一、批量修改器件属性

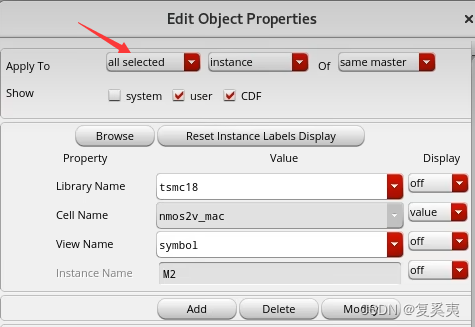

选中→q→选择apply to中的all selected，再修改参数

二、移动、翻转器件

选中器件，m移动

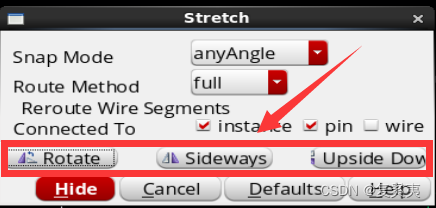

①F3出现弹框，点击即可翻转

②r旋转

三、复制器件

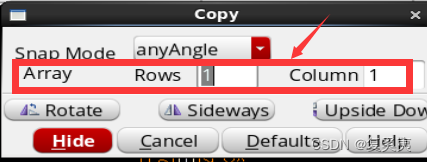

①先按c，再按F3出现弹框，可进行阵列复制

②c复制

四、Pin脚

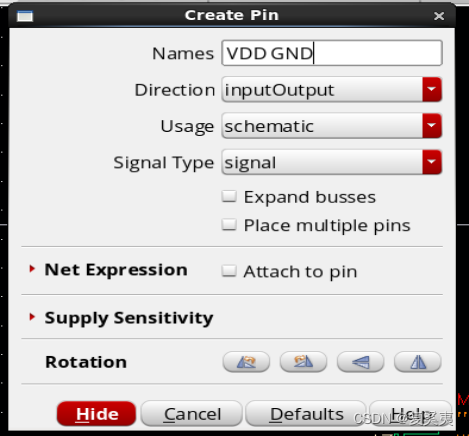

①电源和地端口类型通常设置为InputOutput

②利用空格完成多端口添加

③名称多用大写，防止LVS出现问题

五、Label

①gnd对应的连线为gnd！

若将与gnd相连的线命名为gnd，会报错。正确做法如下：

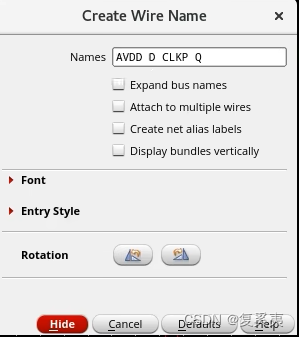

②利用空格完成多Label添加

③选中组件按下空格键实现快速Label

默认命名原则：以引脚名为准
